Presentation Transcript


1

计算机网络技术实验1 数据跳线的制作与测试


1

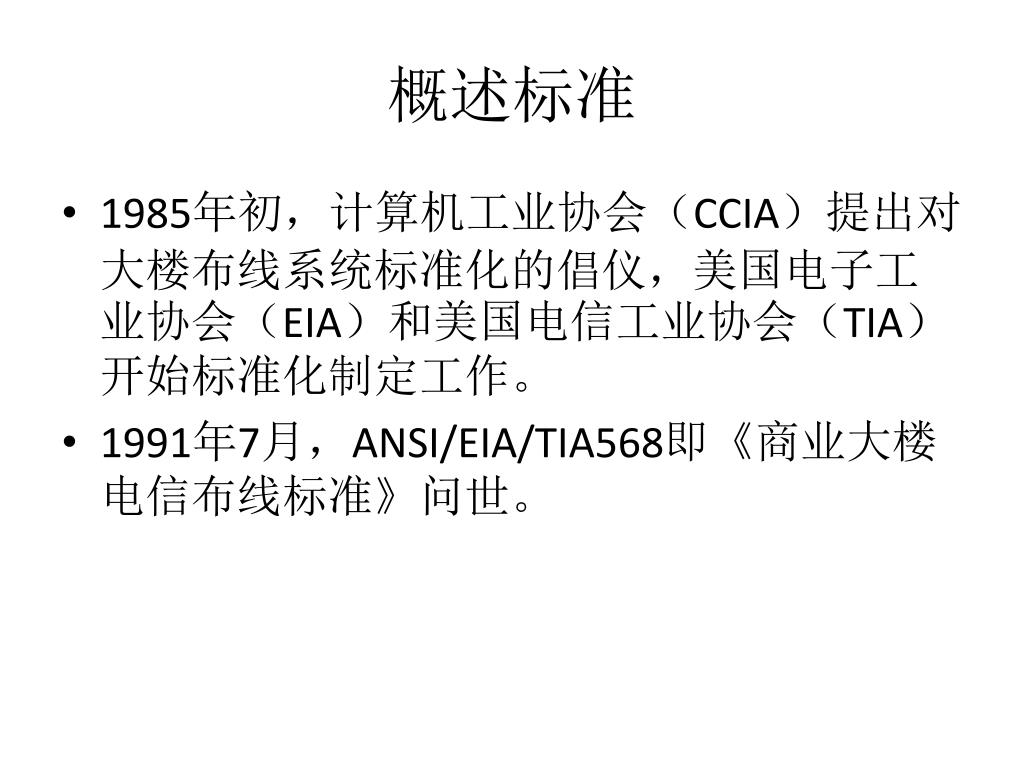

概述标准

  • 1985年初,计算机工业协会(CCIA)提出对大楼布线系统标准化的倡仪,美国电子工业协会(EIA)和美国电信工业协会(TIA)开始标准化制定工作。

  • 1991年7月,ANSI/EIA/TIA568即《商业大楼电信布线标准》问世。


1

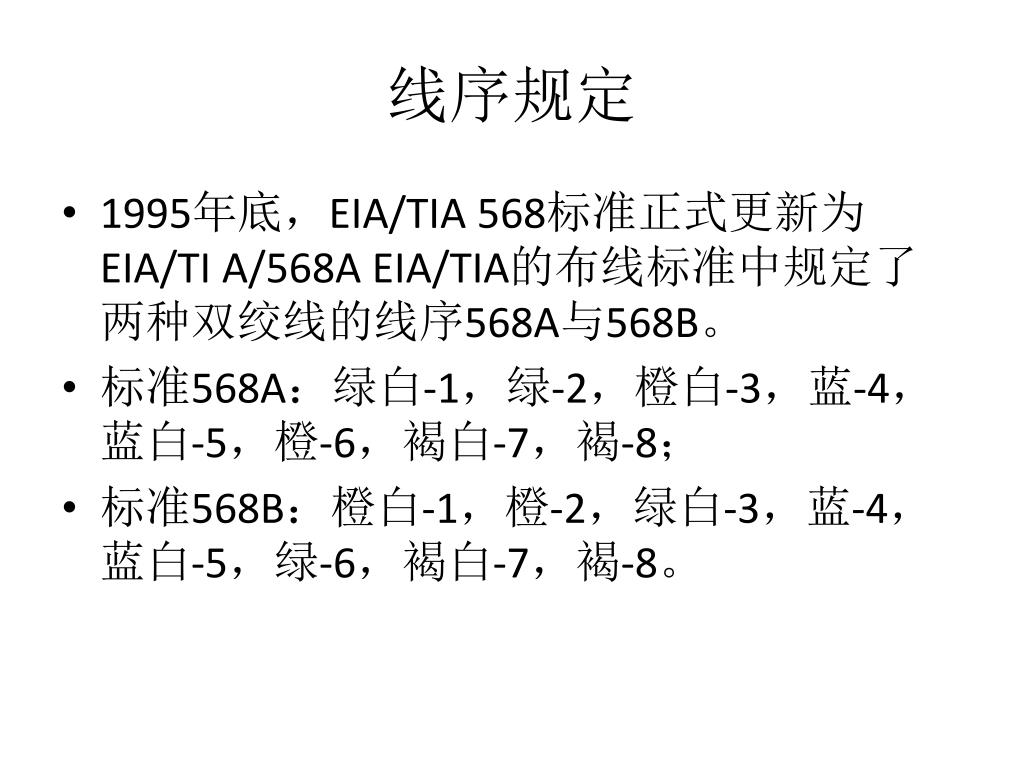

线序规定

  • 1995年底,EIA/TIA 568标准正式更新为EIA/TI A/568A EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

  • 标准568A:绿白-1,绿-2,橙白-3,蓝-4,蓝白-5,橙-6,褐白-7,褐-8;

  • 标准568B:橙白-1,橙-2,绿白-3,蓝-4,蓝白-5,绿-6,褐白-7,褐-8。


1

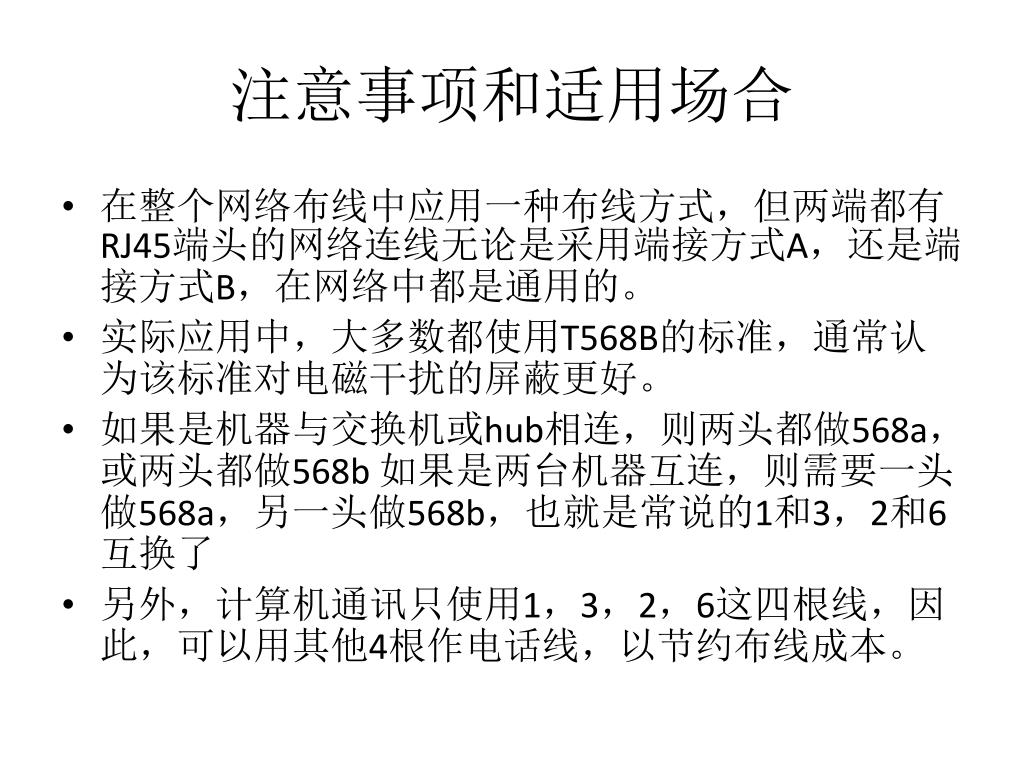

注意事项和适用场合

  • 在整个网络布线中应用一种布线方式,但两端都有RJ45端头的网络连线无论是采用端接方式A,还是端接方式B,在网络中都是通用的。

  • 实际应用中,大多数都使用T568B的标准,通常认为该标准对电磁干扰的屏蔽更好。

  • 如果是机器与交换机或hub相连,则两头都做568a,或两头都做568b 如果是两台机器互连,则需要一头做568a,另一头做568b,也就是常说的1和3,2和6互换了

  • 另外,计算机通讯只使用1,3,2,6这四根线,因此,可以用其他4根作电话线,以节约布线成本。
