Presentation Transcript


Heap

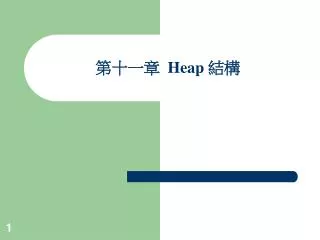

第十一章 Heap 結構


Heap

目次

11.1 Min-Max heap

11.2 Deap

11.3 Binomial heap

11.4 Fibonacci heap

11.5 動動腦時間

11.6 練習題解答


11 1 min max heap

10

40

45

15

19

18

13

Level 1

min

32

24

28

31

33

35

34

42

Level 2

max

min

Level 3

max

Level 4

11.1 Min-max heap

  • Min-max heap

    • 它包含了 min-heap 與 max-heap 兩種堆積樹的特徵,如下圖即為一棵min-max heap:


11 1 min max heap con t

11.1 Min-max heap (con.t)

  • Min-max heap 的特性

    • min-max heap是以一層min-heap、max-heap交互構成的

      • Level1中各節點的鍵值一律小於子節點(10小於40、45),

      • Level2中各節點的鍵值一律大於子節點(40大於19、13;45大於18、15)

    • 樹中為min-heap的部分,仍需符合min-heap的特性

      • 如圖Level 1的節點鍵值,會小於Level為3的子樹(10小於19、13、18、15)

    • 樹中為max-heap的部份,仍需符合max-heap的特性

      • 如圖的Level 2的節點鍵值,會大於Level為4之子樹(40大於32、28、34、31;45大於24、35、42、33)


11 1 min max heap con t1

min

max

min

10

40

45

max

15

19

13

18

32

28

31

34

11.1 Min-max heap (con.t)

11.1.1Min-max heap的加入

  • min-max heap的加入

    • 與max-heap的原理差不多,但是加入後,要調整至符合上述min-max heap的定義

    • 假設已存在一棵min-max heap如下:


11 1 min max heap con t2

10

40

45

min

max

15

19

18

13

min

max

32

5

28

31

34

11.1 Min-max heap (con.t)

  • 若加入5,步驟如下


11 1 min max heap con t3

min

10

max

40

45

19

5

15

13

min

32

18

28

31

34

max

11.1 Min-max heap (con.t)

  • 加入後18>5,不符合第一項定義,將5與18交換


11 1 min max heap con t4

min

max

min

max

5

40

45

15

19

10

13

32

18

28

31

34

11.1 Min-max heap (con.t)

  • 交換後,由於10>5,不符合第二項定義,將5與10對調


11 1 min max heap con t5

min

max

5

min

max

40

45

15

19

10

13

32

18

50

28

31

34

11.1 Min-max heap (con.t)

  • 符合min-max heap的定義,加入動作結束。若再加入50,其加入步驟如下 :


11 1 min max heap con t6

min

max

min

max

5

40

50

15

19

10

13

45

32

18

28

31

34

11.1 Min-max heap (con.t)

  • 加入後45<50,不符合第三項定義,將45與50交換

  • 符合 min-max heap 的定義,加入動作結束


11 1 min max heap con t7

min

max

min

max

5

40

50

19

13

15

10

32

18

31

45

28

34

11.1 Min-max heap (con.t)

11.1.2 Min-max heap的刪除

  • min-max heap的刪除

    • 若刪除最後一個節點,則直接刪除即可

    • 否則,先將刪除節點鍵值與樹中的最後一個節點對調,再作調整動作,意即以最後一個節點取代被刪除節點

  • 假設已存在一棵min-max heap如下:


11 1 min max heap con t8

min

max

min

max

5

40

50

15

19

10

13

32

18

28

31

34

11.1 Min-max heap (con.t)

  • 若刪除45,則直接刪除


11 1 min max heap con t9

min

max

min

max

5

50

18

15

19

13

10

32

28

31

34

11.1 Min-max heap (con.t)

  • 若刪除40,則需以最後一個節點的鍵值18取代40


11 1 min max heap con t10

min

max

min

max

5

50

19

15

18

10

13

32

28

31

34

11.1 Min-max heap (con.t)

  • 交換後18<19,不符合第一項定義,將18與19交換


11 1 min max heap con t11

min

max

min

max

5

50

34

15

18

10

13

32

28

31

19

11.1 Min-max heap (con.t)

  • 交換後,由於19小於32、28、34、31,不符合第三項定義,將19與最大的鍵值34交換

  • 符合 min-max heap 的定義,刪除動作結束


11 2 deap

5

35

32

12

30

21

18

16

27

25

22

29

11.2 Deap

  • Deap

    • 同樣也具備max-heap與min-heap的特徵,其定義如下:

      • Deap的樹根不儲存任何資料,為一空節點。

      • 樹根的左子樹為一棵min-heap;右子樹則為max-heap。

      • min-heap與max-heap存在一對應,假設左子樹中有一節點為i,則在右子樹中相同的位置存在一節點 j與 i 對應,且i必須小於等於 j。如圖的5與35對應,5小於35;12與30對應,12小於30


11 2 deap con t

5

30

15

20

11.2 Deap (con.t)

11.2.1 Deap 的加入

  • Deap 的加入

    • Deap 的加入動作與其它堆積樹一樣,將新的鍵值加入於整棵樹的最後,再調整至符合堆積樹的定義

  • 假設已存在一 Deap 如下:


11 2 deap con t1

5

30

25

15

20

11.2 Deap (con.t)

  • 若加入25,加入後右子樹仍為一棵max-heap,如下所示,且左子樹對應節點15小於等於它所對應的右子樹節點25,符合deap的定義


11 2 deap con t2

5

30

25

15

20

17

5

30

25

15

17

20

11.2 Deap (con.t)

  • 加入17,加入後的圖形如下所示

  • 此時右子樹仍為max-heap,但17小於其左子樹的對應節點20,故將17與20交換


11 2 deap con t3

5

30

25

15

20

17

40

11.2 Deap (con.t)

  • 加入40,如下所示


11 2 deap con t4

5

30

40

15

20

17

25

11.2 Deap (con.t)

  • 加入後左子樹雖為min-heap,但40大於其對應節點25(與節點40的父節點對應之右子樹節點),不符合deap的定義,故將40與25交換,如下所示:


11 2 deap con t5

5

40

30

15

20

17

25

11.2 Deap (con.t)

  • 交換後樹中的右子樹不是一棵max-heap,重新將其調整為max-heap即可


11 2 deap con t6

5

35

30

12

32

21

27

18

25

29

22

16

11.2 Deap (con.t)

11.2.2 Deap 的刪除

  • Deap 的刪除

    • Deap的刪除動作與其它堆積樹一樣,當遇到刪除節點非最後一個節點時,要以最後一個節點的鍵值取代刪除節點,並調整至符合deap的定義

  • 假設存在一deap如下:


11 2 deap con t7

5

35

30

12

32

21

27

18

25

22

16

11.2 Deap (con.t)

  • 若刪除29,則直接刪除即可,結果如下圖所示


11 2 deap con t8

5

35

30

12

32

22

27

18

25

16

11.2 Deap (con.t)

  • 刪除21,此時以最後一個節點22取代之,再將最後一個節點刪除,檢查左子樹仍為一棵min-heap,且節點鍵值22小於其對應節點32,不需作任何調整。刪除結果如下


11 2 deap con t9

5

35

30

27

32

22

18

25

16

11.2 Deap (con.t)

  • 刪除12,以最後一個節點27取代


11 2 deap con t10

5

35

30

16

32

22

18

25

27

11.2 Deap (con.t)

  • 左子樹不符合min-heap的定義,將27子節點中鍵值較小者16交換

  • 最後16與其對應的30比較;16小於30,故不需再做調整


11 3 binomial heap

B1

B2

B3

B0

11.3 Binomial heap

  • Binomial heap

    • Binomial heap是由一些Binomial tree所組成的集合

    • 一棵Binomial tree (Bk)具有那些特徵:

      • Bk的Binomial tree含有二棵Bk-1的Binomial tree。

      • Bk的Binomial tree具有2k的節點數,如下所示


11 3 binomial heap con t

0

1

2

3

11.3 Binomial heap (con.t)

  • Bk的高度為 k,如 B3 表示此棵Binomial tree的高度為3

  • 在高度為i的那一層共有 k! / i!(k-i)! 個節點

高度


11 3 binomial heap con t1

1

12

head[H1]

7

23

13

15

19

3

18

head[H2]

5

37

19

44

39

28

45

31

50

11.3 Binomial heap (con.t)

11.3.1 合併的動作

  • 假設有二棵Binomial heap,如下圖所示:


11 3 binomial heap con t2

1

3

6

12

18

head[H]

7

30

10

44

37

13

23

15

45

28

31

19

50

11.3 Binomial heap (con.t)

  • 將它們化為一棵Binomial heap,由左至右按照其degree由小至大排列之


11 3 binomial heap con t3

1

3

6

7

12

head[H]

13

30

10

44

23

37

15

18

19

45

28

31

50

11.3 Binomial heap (con.t)

  • 將degree相同的合併,並且注意較小的鍵值放在上面,重複此步驟直到沒有相同的degree為止。首先將degree為0的Binomial tree合併


11 3 binomial heap con t4

1

6

7

12

head[H]

3

13

30

10

44

23

15

18

37

19

45

28

31

50

11.3 Binomial heap (con.t)

  • 再將degree為1的Binomial tree合併,由於有3棵Binomial tree的degree為1,因此我們必須先判斷root的鍵值為較小的二棵Binomial tree,然後將這二棵Binomial tree中較大的加在較小的Binomial tree下方,如下圖所示:


11 3 binomial heap con t5

1

6

12

head[H]

3

7

30

10

44

23

18

37

15

13

28

31

45

19

50

11.3 Binomial heap (con.t)

  • 再將degree為2的合併


11 3 binomial heap con t6

1

12

head[H]

3

7

6

23

18

30

13

10

44

15

37

31

45

19

28

50

11.3 Binomial heap (con.t)

  • 再將degree為3的合併

  • 此時就大功告成了,其Big-O為O( log n)


11 3 binomial heap con t7

11.3 Binomial heap (con.t)

11.3.2 加入的動作

  • 將一節點加入到Binomial heap,有二個步驟:

    • 將它加入到head[H]指向Binomial tree之樹根的鏈結串列中

    • 執行合併的動作。


11 3 binomial heap con t8

1

18

7

12

head[H]

10

8

13

15

23

16

17

11

19

28

11.3 Binomial heap (con.t)

  • 下面舉個例子來說明上述的步驟,將圖11.1加入一節點,其鍵值為18,則加入於head[H]指向的樹根串列中


11 3 binomial heap con t9

1

7

12

head[H]

18

10

8

13

15

23

16

17

11

19

28

11.3 Binomial heap (con.t)

  • 利用上述合併的動作,將按照degree的大小排列,再進行合併

  • 由於12和18的degree皆為0,故合併之,將18加入到12的下方,因為18大於12。其Big-O為O( log n)


11 3 binomial heap con t10

1

7

12

head[H]

10

8

13

15

23

16

17

11

19

28

11.3 Binomial heap (con.t)

11.3.3 刪除的動作

  • 刪除的動作

    • 一般刪除的動作乃是擷取此棵Binomial heap的最小值出來,因此只要從head[H]指向的鏈結串列中就可找到最小的值在那一棵Binomial tree,此時將此節點刪除之即可

  • 如有一棵Binomial heap如下 :


11 3 binomial heap con t11

10

7

12

23

head[H]

8

13

15

16

17

11

19

28

11.3 Binomial heap (con.t)

  • 將最小的鍵值1刪除,則為


11 3 binomial heap con t12

10

7

12

head[H]

8

13

15

16

23

17

11

19

28

11.3 Binomial heap (con.t)

  • 因為在刪除1之後,Binomial heap中有degree相同的Binomial tree,因此要執行合併的動作


11 3 binomial heap con t13

10

7

head[H]

12

8

13

15

16

17

11

19

23

28

11.3 Binomial heap (con.t)

  • 而刪除動作的Big-O也是O( log n)


11 4 fibonacci heap

min[H]

15

2

20

12

6

36

18

22

42

50

16

39

37

31

11.4 Fibonacci heap

  • Fibonacci heap的類型

    • max F-heap:若parent節點的鍵值皆大於child節點的鍵值,則稱此棵樹為max F-heap

    • min F-heap:若parent節點的鍵值皆小於child節點的鍵值,則稱此棵樹為min F-heap

  • 有一棵F-heap如下所示:


11 4 fibonacci heap con t

11.4 Fibonacci heap (con.t)

  • 每一節點的資料結構如下:


11 4 fibonacci heap con t1

min[H]

15

2

12

20

6

36

28

22

42

50

16

39

37

31

11.4 Fibonacci heap (con.t)

11.4.1 加入的動作

  • 加入的動作

    • 假設現在有一棵F-heap,如下圖所示


11 4 fibonacci heap con t2

min[H]

15

2

20

12

6

77

36

28

22

42

50

16

39

37

31

11.4 Fibonacci heap (con.t)

  • 加入77

  • 只要將77加入到root串列中,再看看它是否比min[H]來得小,若是,則將min[H]指向此新加入的鍵值。加入後不需要作合併的動作。而此加入動作的Big-O為O(1)


11 4 fibonacci heap con t3

min[H]

2

20

6

36

22

42

50

16

39

37

31

11.4 Fibonacci heap (con.t)

11.4.2 擷取F-heap 中的最小值

  • 擷取F-heap 中的最小值

    • 擷取min[H]所指向的節點

  • 假設有一F-heap,如下圖所示:

    • 今將擷取min[H]即為鍵值為2的節點


11 4 fibonacci heap con t4

min[H]

20

36

50

16

6

39

37

22

42

31

11.4 Fibonacci heap (con.t)

  • 刪除鍵值2的節點後,此時的F-heap為


11 4 fibonacci heap con t5

min[H]

min[H]

36

16

6

20

36

6

20

22

42

39

50

37

16

22

42

39

50

31

37

31

11.4 Fibonacci heap (con.t)

  • 因為刪除鍵值2後,有相同的degree的樹,所以將其合併之。合併的動作與Binomial heap的合併動作相同,在此不再贅述


11 4 fibonacci heap con t6

min[H]

36

6

16

20

39

50

22

42

37

31

11.4 Fibonacci heap (con.t)

  • 而刪除動作的Big-O為O( log n)


11 4 fibonacci heap con t7

min[H]

36

6

16

20

39

50

22

42

37

31

11.4 Fibonacci heap (con.t)

  • 而刪除動作的Big-O為O( log n)


11 4 fibonacci heap con t8

11.4 Fibonacci heap (con.t)

11.4.3 減少某鍵值的值

  • 減少某鍵值的值

    • 將圖11.2的鍵值16減少15,使其為1。

    • 首先與parent node相比,若較小,則刪除此節點與父節點和兄弟節點的指標,此時將此節點和其子節點(若有的話)獨立出來,並將其加入root集合中。

    • 並重新掃瞄root串列中的最小值為何,之後將min[H]指向它


11 4 fibonacci heap con t9

min[H]

15

1

2

20

6

12

37

36

28

22

42

50

39

31

11.4 Fibonacci heap (con.t)

  • 其結果如下圖所示:

  • 若減少某一鍵值(decrease key)之後,其值還是比parent來得大,則不需調整之。此一減少某鍵值的值之Big-O為O(1)


11 4 fibonacci heap con t10

min[H]

15

50

36

16

20

6

12

39

37

28

22

42

31

11.4 Fibonacci heap (con.t)

11.4.4 刪除的動作

  • 刪除的動作:

    • 刪除的節點若為最小值,即和擷取最小值的情況是一樣的,刪除此節點並將其所屬的child node為此棵樹的root,重新連結這些節點,如將圖11.2刪除節點2,則將成為下圖所示


11 4 fibonacci heap con t11

min[H]

15

37

2

20

6

12

36

28

22

42

50

39

31

11.4 Fibonacci heap (con.t)

  • 並重新選擇root中最小值為6,因此min[H]指向此節點,之後再進行合併的動作

  • 若刪除的不是最小值的話,如刪除圖11.2中的16,則成為


11 4 fibonacci heap con t12

11.4 Fibonacci heap (con.t)

  • 亦即從double circular list中刪除掉,然後將其children node成為root集合中的一員,如刪除16,則37就會成為root集合中的一員,並選擇root集合中最小的一員當其min[H],之後再進行合併的動作

  • 而此刪除動作的Big-O為O( log n)


  • Login
