  1. Portail FAAC 1- Carte à Pic Ed. Brulé 2- Modifications MP402 Ancien modèle 3- Modification MP450 Nouveau modèle

  2. "Cahier des charges" • Commande d’un moteur asynchrone monophasé 2 sens de marche et d’une lampe clignotante • Pilotage par télécommande, clé ou digikey (contact sec NO mettant au 0V l’entrée lors de la commande) • Sécurité par cellule et/ou tranche de sécurité (contact sec NC mettant au 0V l’entrée lors de la non détection de danger) • Pilotage des modes de fonctionnement par microswitchs • Alimentation sur secteur • (Plus tard, programmation par programmateur IN SITU)

  3. Alimentation 230V Microswitchs Commande moteur 2 sens de marche Contact NC « Cellule » Microcontrôleur 16F84 Contact NO « clé » Schéma de la carte Ed. Brulé

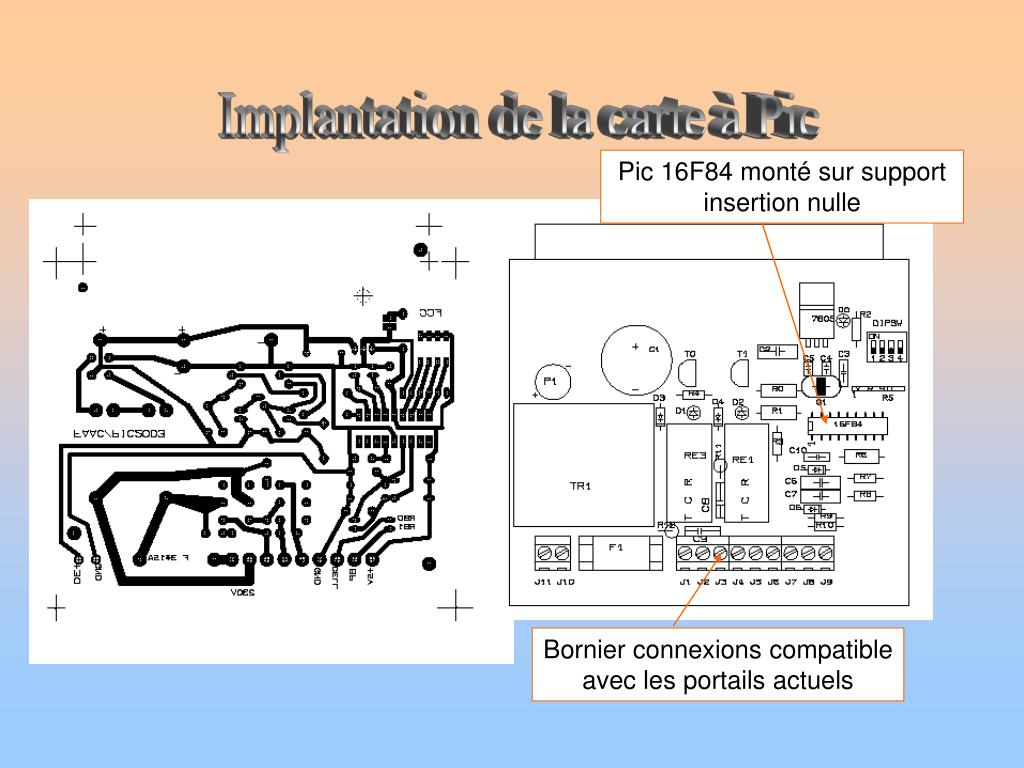

  4. Pic 16F84 monté sur support insertion nulle Bornier connexions compatible avec les portails actuels Implantation de la carte à Pic

  5. Nomenclature (:03 44 10 15 15 FAX : 03 44 10 16 00

  6. Selectronic : 0328 550 328 ou www.selectronic.fr • : Radiospares : 0825 034 034 ou www.radiaspares.fr (:03 44 10 15 15 FAX : 03 44 10 16 00

  7. Implantation sur le portail ancien modèle MP 402

  8. L'existant

  9. - Actuellement le branchement de la carte 402MP02 ce présente comme indiqué ci-contre . - Attention ,les couleurs des arrivées moteur peuvent être différentes . - Attention les 3 fils de la platine récepteur radio sont soudés sous la carte ! - rouge +30V - blanc masse 0V - orange contact - Ajouter un bornier 0 pour le fil orange de la radio. L'existant

  10. CD Connexion carte à Pic CARTE PIC2003 CONNECTEUR FAAC COMPATIBLE 402MP02 ci-dessus et JAEGER Embase male JAG038359 !(Borne Ø sur broche 10) Radio + cle +clavier Masse + 30V Moteur Marron Moteur Bleu (commun) + Lampe 2 Fotoswi (barriéreIR) +tranche Moteur Noir Neutre + lampe1 Phase

  11. Implantation sur le portail nouveau modèle MP 450

  12. Schéma de la carte d'origine MP 450 1 : Connecteur d’alimentation 2 : Connecteur sorties moteurs et lampe 3 : Connecteur entrées accessoires (digikey, clé, cellule, tranche de sécurité) 4 : Connecteur de la carte radiocommande 5, 6, 7, 8 : Potentiomètres réglages divers 9 : Switchs de programmation du mode de fonctionnement 10, 11, 12, 13 : Fusibles divers

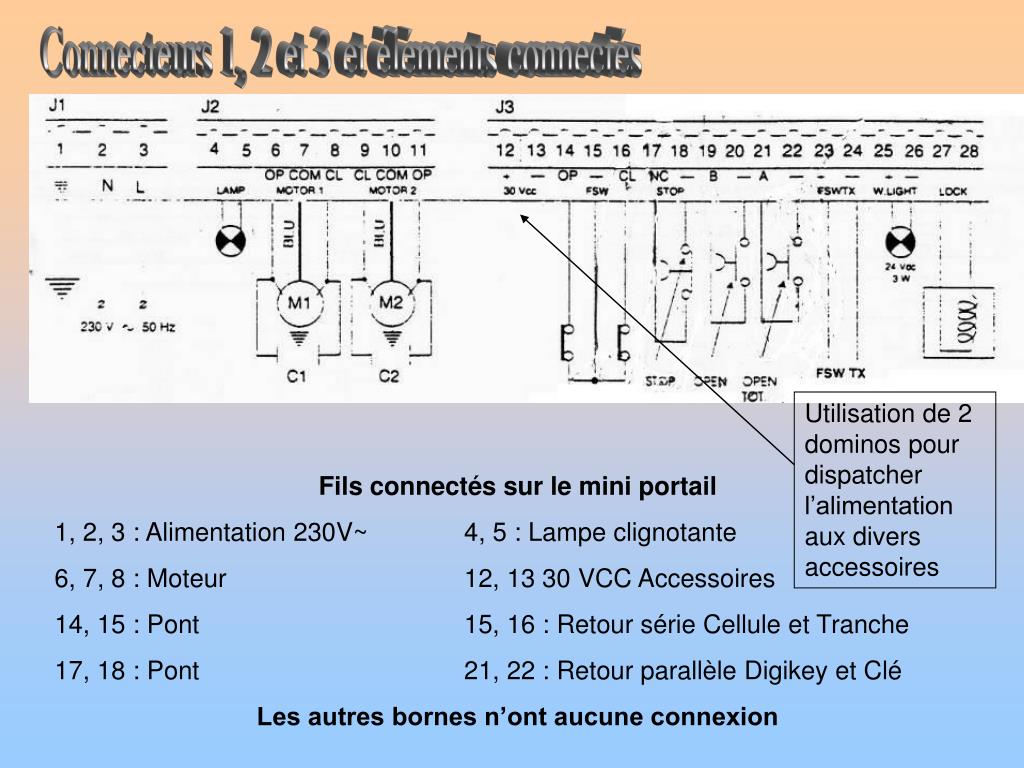

  13. Connecteurs 1, 2 et 3 et éléments connectés Utilisation de 2 dominos pour dispatcher l’alimentation aux divers accessoires Fils connectés sur le mini portail 1, 2, 3 : Alimentation 230V~ 4, 5 : Lampe clignotante 6, 7, 8 : Moteur 12, 13 30 VCC Accessoires 14, 15 : Pont 15, 16 : Retour série Cellule et Tranche 17, 18 : Pont 21, 22 : Retour parallèle Digikey et Clé Les autres bornes n’ont aucune connexion

  14. M+ M- CM Terre Boîtier gris FAAC L1 L2 Carte 450 Terre N L 0V 30V Cellule Clé CM M- M+ L2 L1 Clé + Digikey Signal Cellule 30V + 0V Tranche L N Terre Connecteur Jaeger Embase Mâle Câble 2 branchements possibles Fiche Jaeger Femelle • Carte à microcontrôleur • Créant le 30V • Alimentation 230V par le câble Connecteur Jaeger Embase Male Modifications du portail d'origine Carte MP450 Connexion par soudure et isolation par gaine thermo rétractable Utilisation de fils de couleurs pour faciliter la connectique Câble à 12 Conducteurs

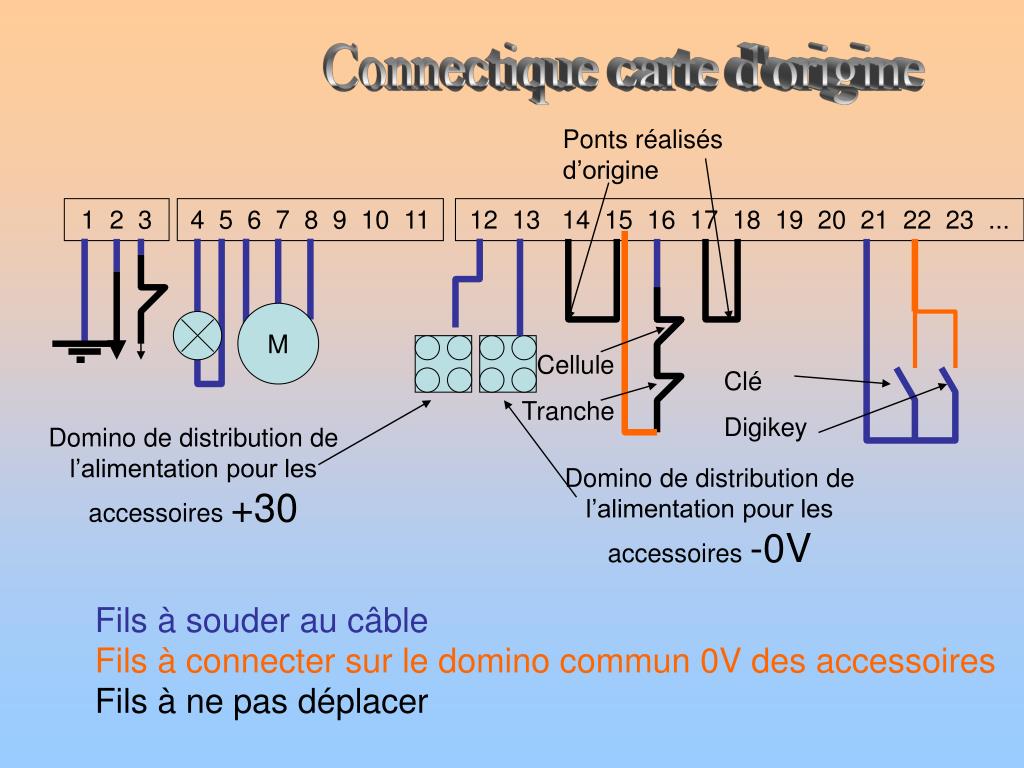

  15. Ponts réalisés d’origine 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 ... M Cellule Tranche Clé Digikey Domino de distribution de l’alimentation pour les accessoires +30 Domino de distribution de l’alimentation pour les accessoires -0V Connectique carte d'origine Fils à souder au câble Fils à connecter sur le domino commun 0V des accessoires Fils à ne pas déplacer

  16. Modification connectique dans le boitier FAAC 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 ... EMB A S E C A B L E Domino 0V - 1 2 3 4 5 6 7 8 9 10 11 12 M

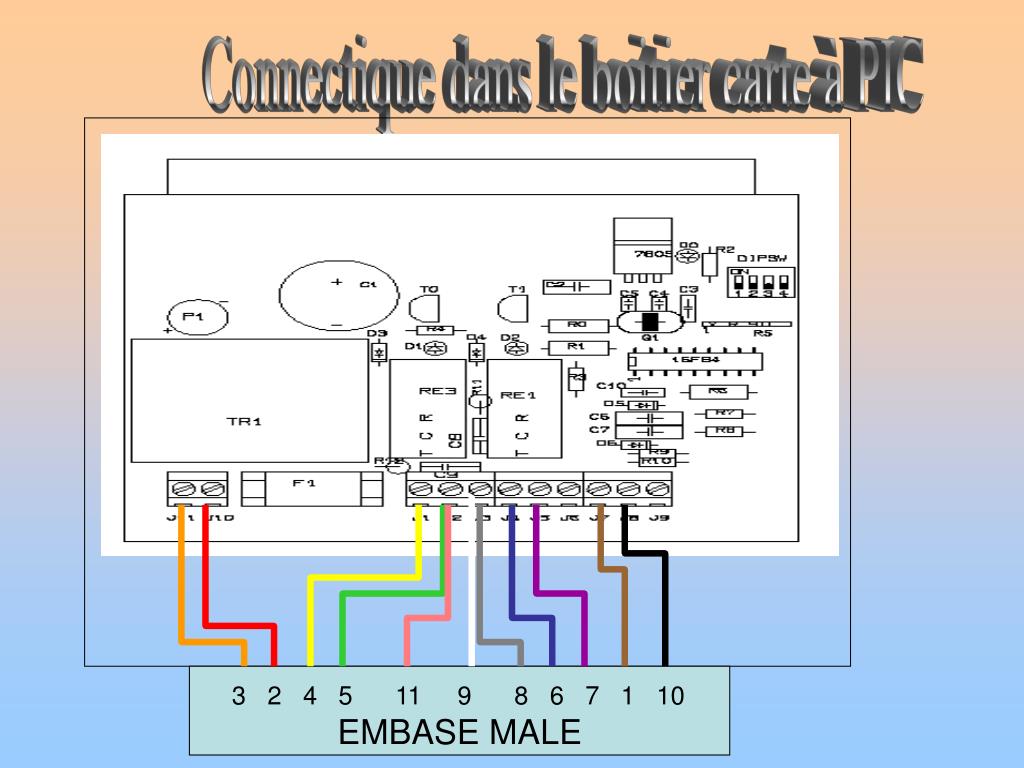

  17. EMBASE MALE 3 2 4 5 11 9 8 6 7 1 10 Connectique dans le boitier carte à PIC

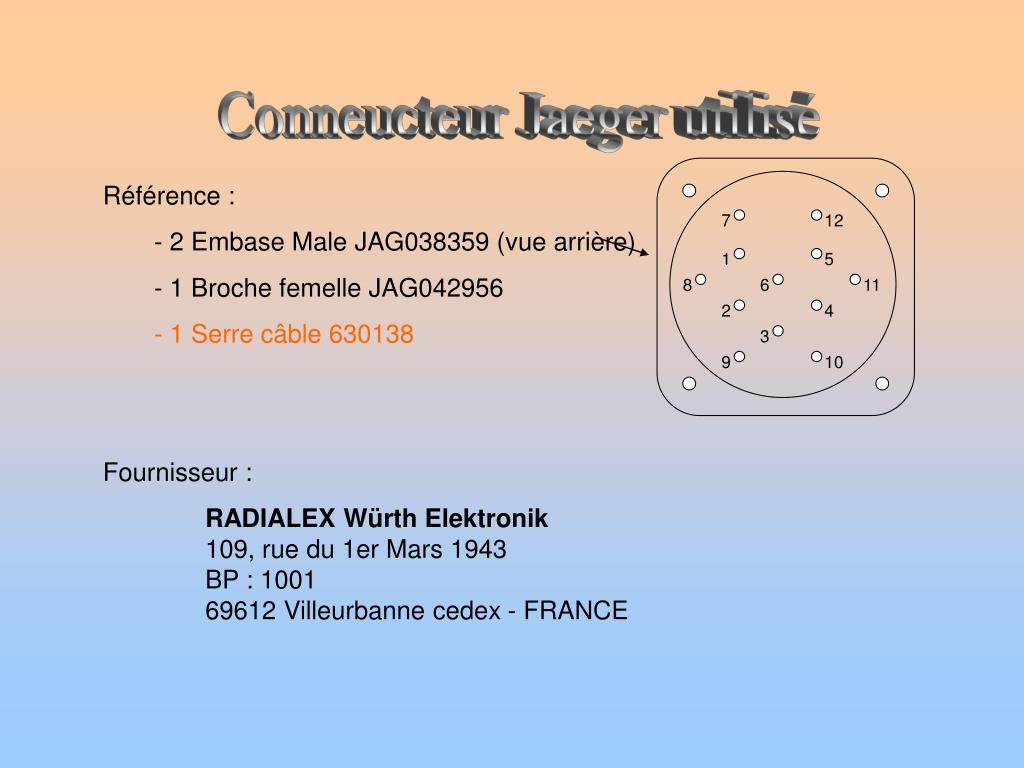

  18. 7 12 1 5 8 6 11 2 4 3 9 10 Conneucteur Jaeger utilisé • Référence : • 2 Embase Male JAG038359 (vue arrière) • 1 Broche femelle JAG042956 • 1 Serre câble 630138 • Fournisseur : • RADIALEX Würth Elektronik 109, rue du 1er Mars 1943 BP : 1001 69612 Villeurbanne cedex - FRANCE

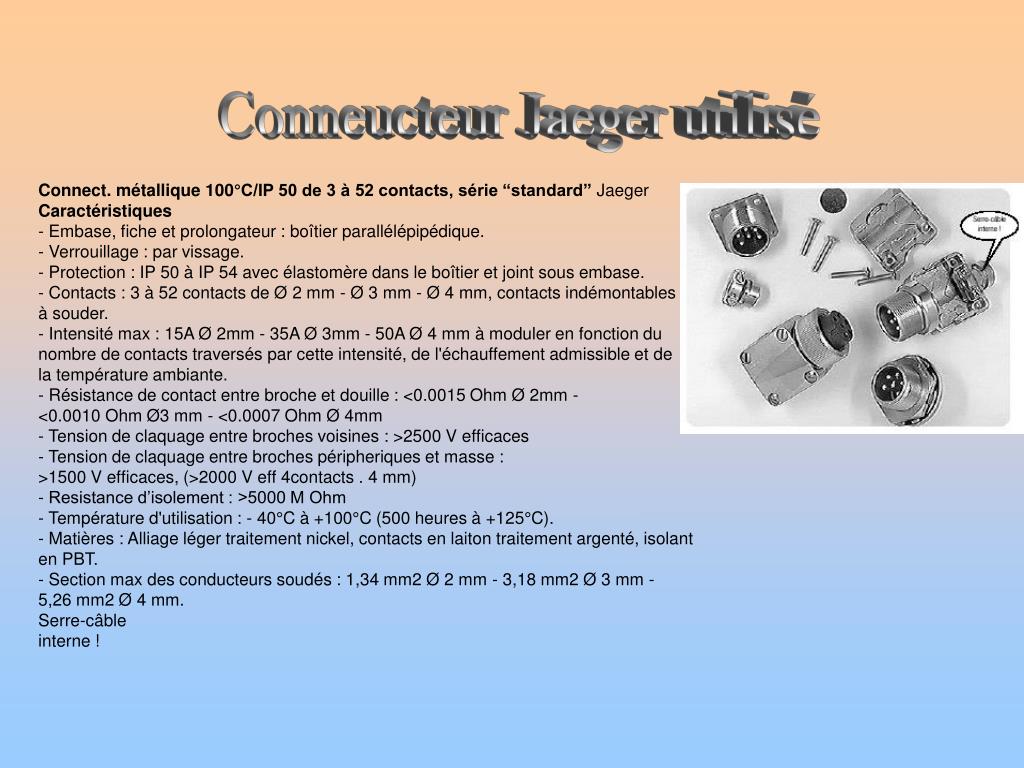

  19. Conneucteur Jaeger utilisé Connect. métallique 100°C/IP 50 de 3 à 52 contacts, série “standard” Jaeger Caractéristiques - Embase, fiche et prolongateur : boîtier parallélépipédique. - Verrouillage : par vissage. - Protection : IP 50 à IP 54 avec élastomère dans le boîtier et joint sous embase. - Contacts : 3 à 52 contacts de Ø 2 mm - Ø 3 mm - Ø 4 mm, contacts indémontables à souder. - Intensité max : 15A Ø 2mm - 35A Ø 3mm - 50A Ø 4 mm à moduler en fonction du nombre de contacts traversés par cette intensité, de l'échauffement admissible et de la température ambiante. - Résistance de contact entre broche et douille : <0.0015 Ohm Ø 2mm - <0.0010 Ohm Ø3 mm - <0.0007 Ohm Ø 4mm - Tension de claquage entre broches voisines : >2500 V efficaces - Tension de claquage entre broches péripheriques et masse : >1500 V efficaces, (>2000 V eff 4contacts . 4 mm) - Resistance d’isolement : >5000 M Ohm - Température d'utilisation : - 40°C à +100°C (500 heures à +125°C). - Matières : Alliage léger traitement nickel, contacts en laiton traitement argenté, isolant en PBT. - Section max des conducteurs soudés : 1,34 mm2 Ø 2 mm - 3,18 mm2 Ø 3 mm - 5,26 mm2 Ø 4 mm. Serre-câble interne !

  20. Résultats Branchement sur carte à Pic Branchement direct

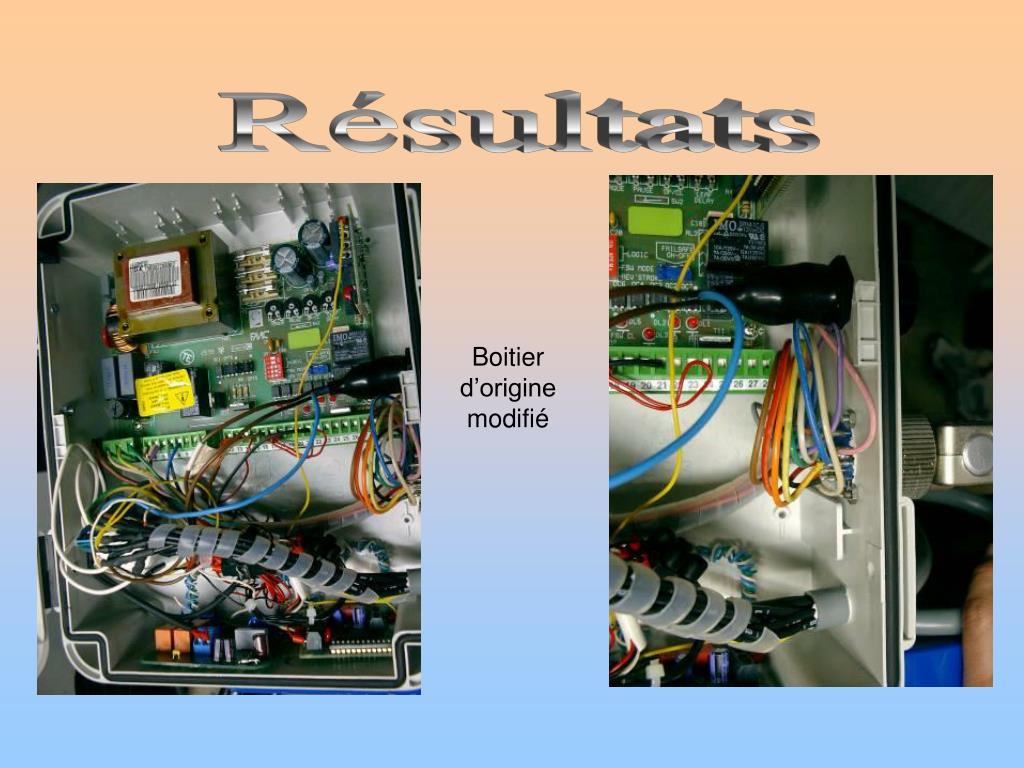

  21. Résultats Boitier d’origine modifié

  22. Résultats Carte à Pic

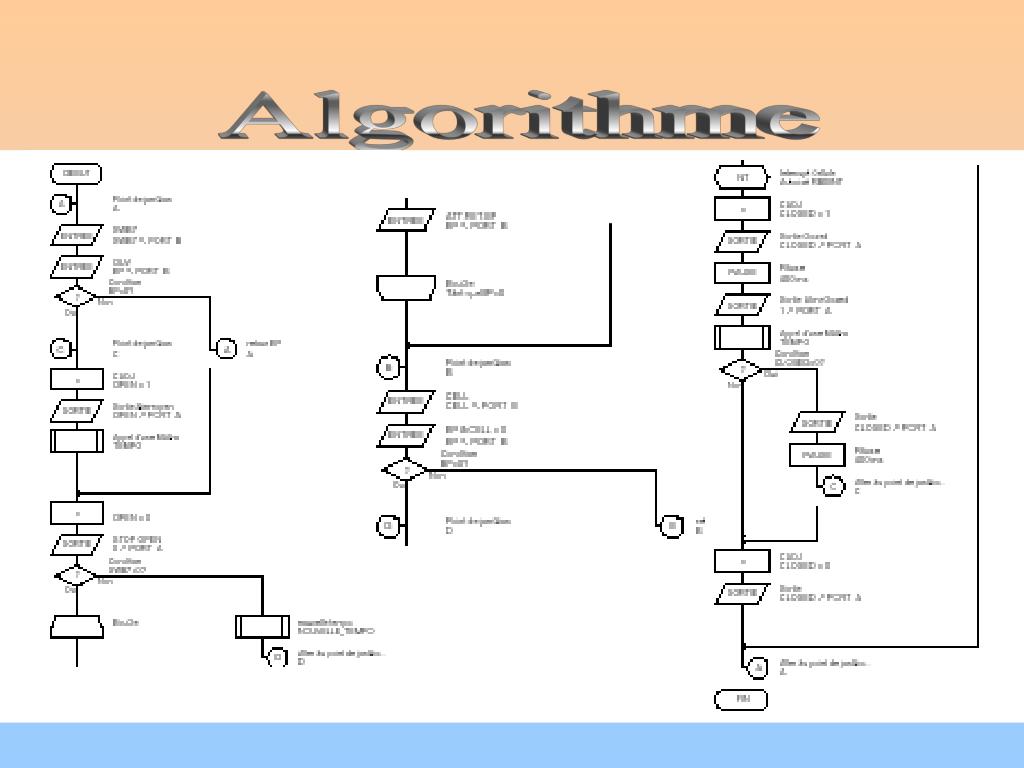

  23. Algorithme
