Presentation Transcript


ARBITER SYSTEMS, INC.


Sincronización vía GPS


GPS: Una solución práctica para un viejo problema

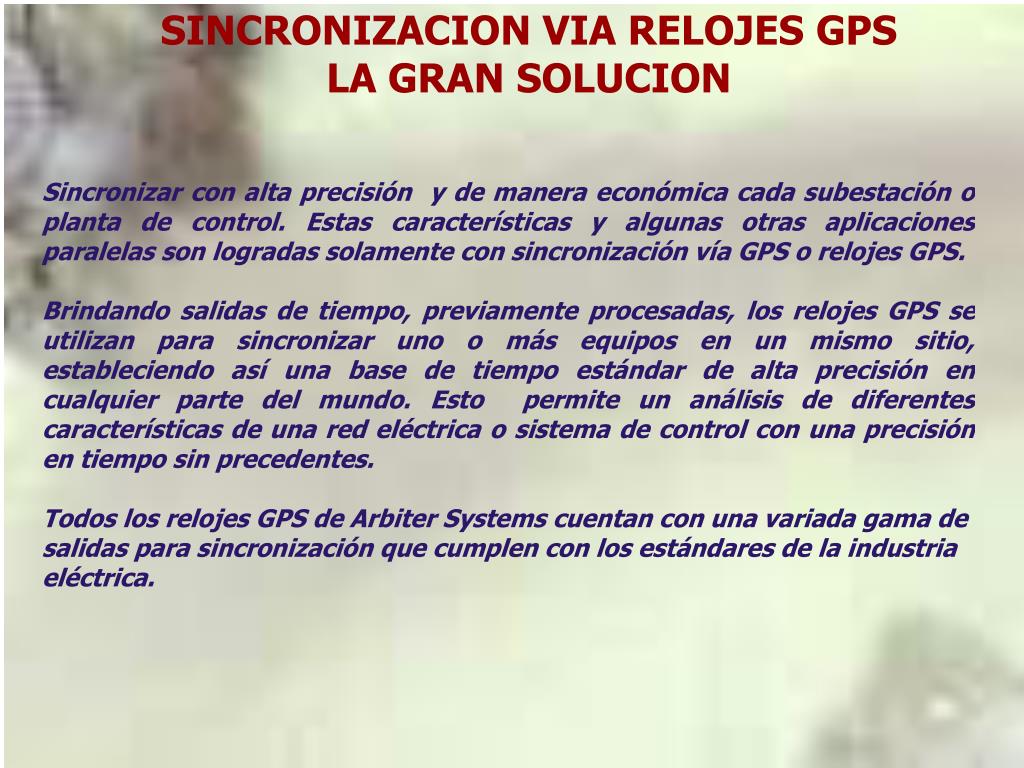

SINCRONIZACION VIA RELOJES GPS

LA GRAN SOLUCION

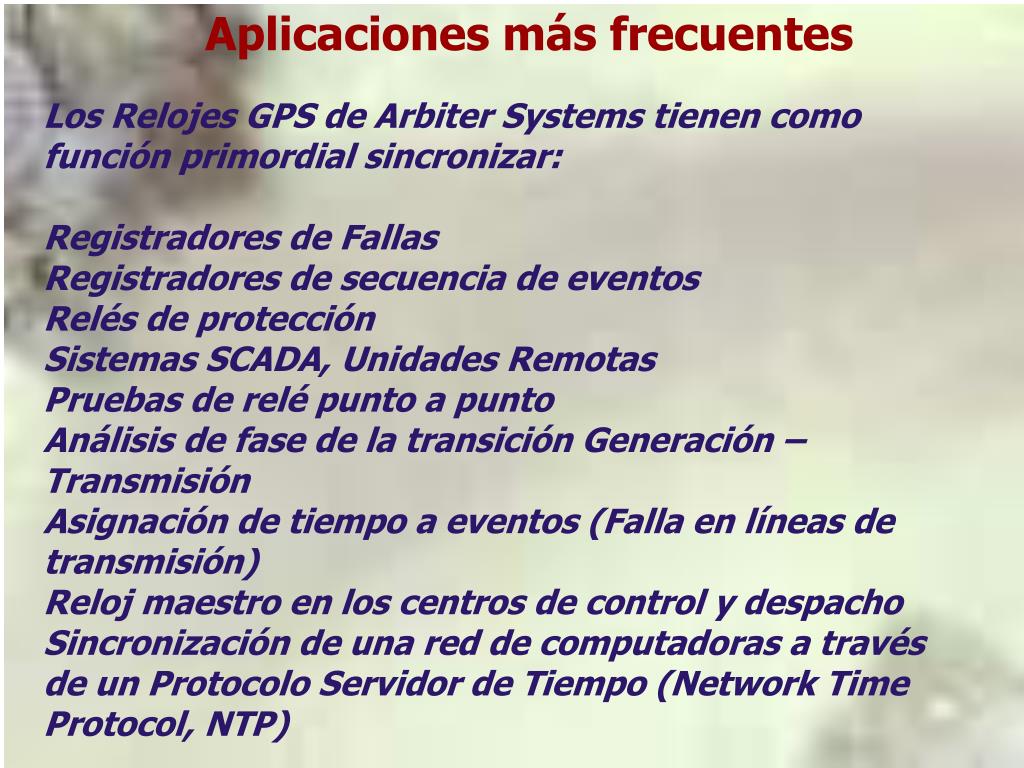

Aplicaciones más frecuentes


Modelo 1088B


  • Modelo 1088B

  • Alta precisión: 50 ns o mejor.

  • Receptor de Satélite de 8 canales

  • 4 Salidas, independientes configurables (hasta 22

  • posibilidades)

  • Dos entradas de eventos con resolución de 100ns

  • Fabricado para trabajar en subestaciones eléctricas

  • Puerto Serial RS-232

  • Teclado en panel frontal para configuración

  • Opción de supervisión de frecuencia

  • Opción para sincronizar una LAN a través de un servidor

  • NTP

  • Numerosas opciones adicionales

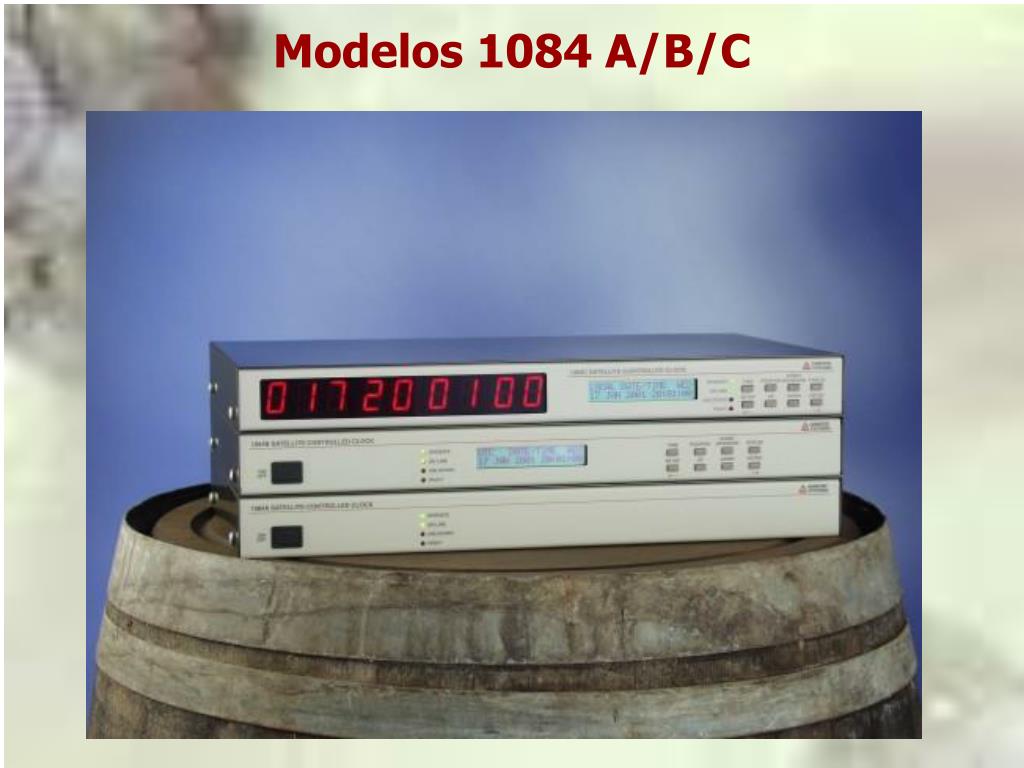

  • Modelos 1084 A/B/C


  • Modelos 1084 A/B/C

  • Reloj con Alta Precisión (100 ns ó mejor)

  • Receptor de Satélites de 8 Canales

  • 2 Salidas configurables por el usuario

  • Una entrada para evento

  • 3 Diferentes páneles frontales

  • Puerto RS-232 estándar

  • Salida de alta capacidad para sincronizar múltiples

  • equipos

  • Opción de Monitoreo de frecuencia

  • Opción para sincronizar una LAN a través de un servidor

  • NTP

  • Relay fuera de enlace disponible

  • Fuente de alimentación universal

  • Alta variedad de opciones


Modelos 1092 A/B/C y 1093 A/B/C


  • Modelos 1092 A/B/C y 1093 A/B/C

  • La diferencia entre los modelos 1092x y 1093x es su fuente de alimentación y las dimensiones. Los modelos 1092x son unidades tipo escritorio y los modelos 1093x son unidades para ser montadas en rack de 19 pulgadas.

  • Características básicas:

  • Precisión de 1ms (con opción de mejorarla a 1 μs)

  • Receptor de satélites de 8 canales

  • Dos salidas estándar IRIG-B no modulada y una salida

  • de Pulsos

  • 3 Diferentes pánles frontales

  • Puerto Serial

  • Relay fuera de enlace

  • Opción de monitoreo de frecuencia

  • Opción para sincronizar una LAN a través de un servidor NTP (Solo en los modelos 1093)

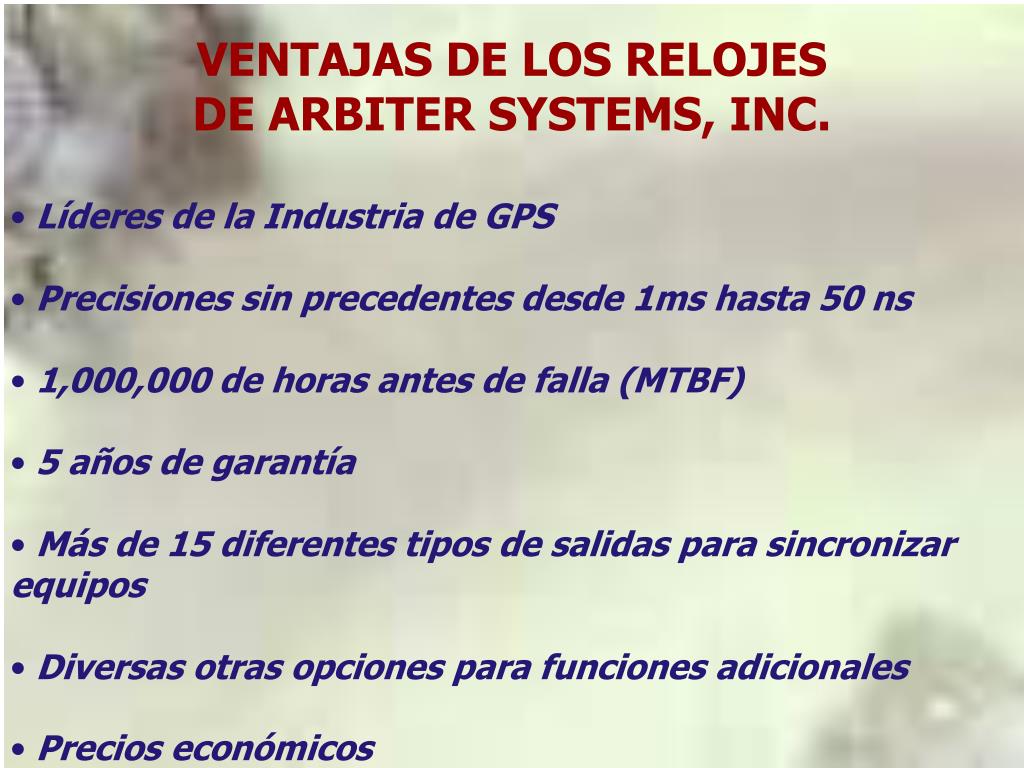

  • VENTAJAS DE LOS RELOJES

  • DE ARBITER SYSTEMS, INC.

  • Líderes de la Industria de GPS

  • Precisiones sin precedentes desde 1ms hasta 50 ns

  • 1,000,000 de horas antes de falla (MTBF)

  • 5 años de garantía

  • Más de 15 diferentes tipos de salidas para sincronizar equipos

  • Diversas otras opciones para funciones adicionales

  • Precios económicos


Productos de Medición de Energía y Calidad de Energía

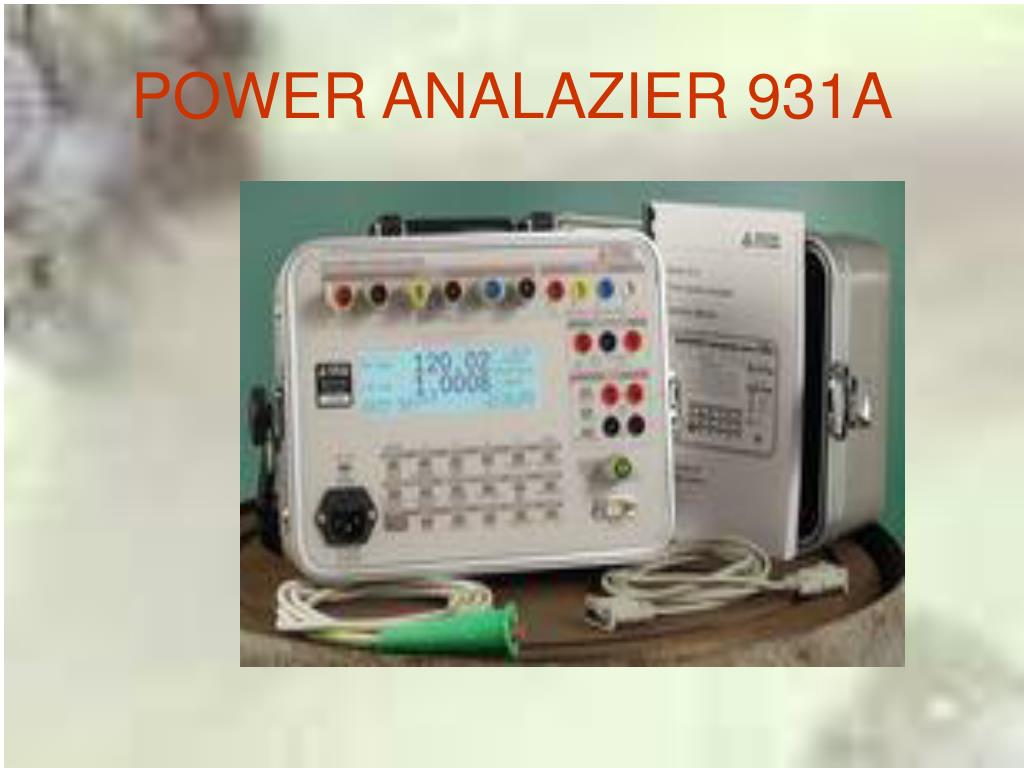

POWER ANALAZIER 931A


  • MODELO POWER ANALYZER 931A

  • El modelo 931 es un equipo compacto y portátil que puede ser utilizado tanto en campo como en laboratorio.

  • Precisión de 0.05% en mediciones de energía y 0.05º

  • de AF

  • Realiza mediciones trifásicas o monofásicas

  • Forma de Onda


  • MODELO POWERANALYZER 931A

  • Funciones de análisis de armónicas

  • Temporizador / contador para medir tiempos de operación de relés, tiempos de parada en pruebas, y conteos de eventos.

  • Calibrador de Transductores: El 931A incluye las mediciones

  • necesarias de Voltaje y Corriente DC para medir con precisión

  • las salidas de los transductores y calibrarlos correctamente.

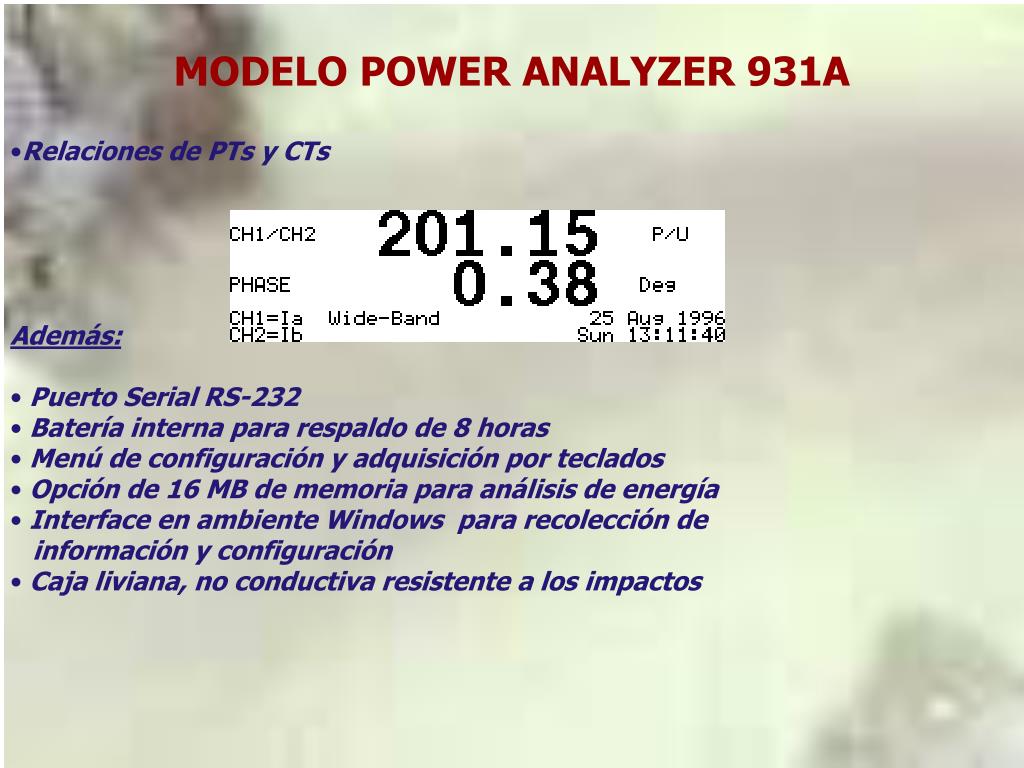

  • MODELO POWER ANALYZER 931A

  • Relaciones de PTs y CTs

  • Además:

  • Puerto Serial RS-232

  • Batería interna para respaldo de 8 horas

  • Menú de configuración y adquisición por teclados

  • Opción de 16 MB de memoria para análisis de energía

  • Interface en ambiente Windows para recolección de

  • información y configuración

  • Caja liviana, no conductiva resistente a los impactos


  • APLICACIONES DEL MODELO 931A

  • Mediciones trifásicas o monofásicas en sitio o laboratorio:

  • Análisis de fase en nuevas instalaciones de relés

  • Verificación de los registradores y contadores en servicio

  • Calibrador de transductores

  • Grabador de información de calidad de energía

  • Memoria interna para mediciones

  • Prueba de relación de CTS y PTS

  • Verificación de mediciones de los transformadores

  • Análisis de fase de los transformadores

  • Análisis de armónicas


POWER SENTINEL

MODELO 1133A


POWER SENTINEL 1133A

UNA SOLA UNIDAD

NUMEROSAS FUNCIONES

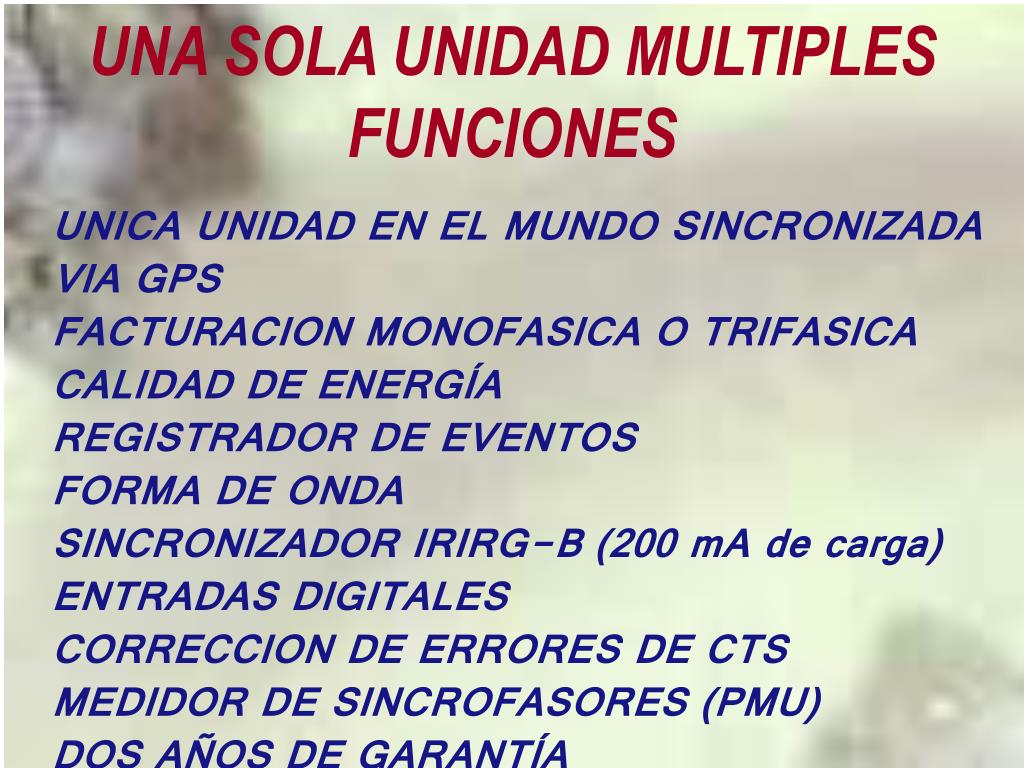

UNA SOLA UNIDAD MULTIPLES FUNCIONES

UNICA UNIDAD EN EL MUNDO SINCRONIZADA VIA GPS

FACTURACION MONOFASICA O TRIFASICA

CALIDAD DE ENERGÍA

REGISTRADOR DE EVENTOS

FORMA DE ONDA

SINCRONIZADOR IRIRG-B (200 mA de carga)

ENTRADAS DIGITALES

CORRECCION DE ERRORES DE CTS

MEDIDOR DE SINCROFASORES (PMU)

DOS AÑOS DE GARANTÍA


COMPARACION DE EL POWER SENTINEL 1133 vs. OTR0S MEDIDORES TIPICOS WH

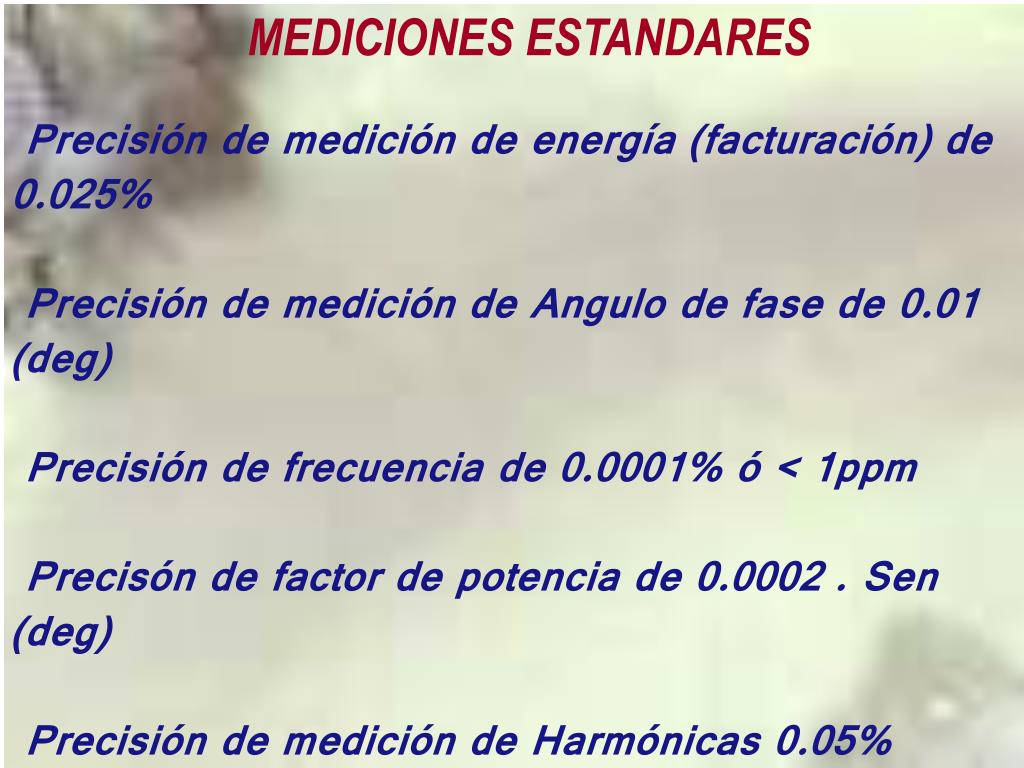

  • MEDICIONES ESTANDARES

  • Precisión de medición de energía (facturación) de 0.025%

  • Precisión de medición de Angulo de fase de 0.01 (deg)

  • Precisión de frecuencia de 0.0001% ó < 1ppm

  • Precisón de factor de potencia de 0.0002 . Sen (deg)

  • Precisión de medición de Harmónicas 0.05%

  • Precisión de salida IRIG-B de 1µS (carga de 200 mA)

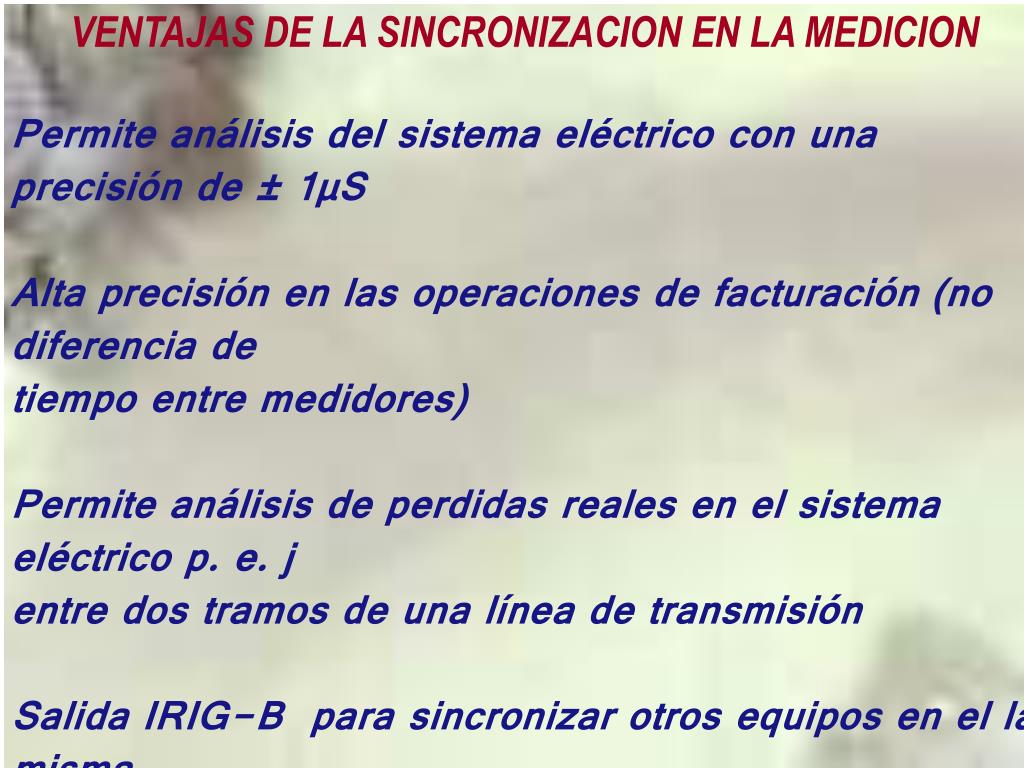

  • VENTAJAS DE LA SINCRONIZACION EN LA MEDICION

  • Permite análisis del sistema eléctrico con una precisión de ± 1µS

  • Alta precisión en las operaciones de facturación (no diferencia de

  • tiempo entre medidores)

  • Permite análisis de perdidas reales en el sistema eléctrico p. e. j

  • entre dos tramos de una línea de transmisión

  • Salida IRIG-B para sincronizar otros equipos en el la misma

  • subestación

  • Medición de sincrofasores (PMU)


MEDICIONES DE CALIDAD DE ENERGIA

Harmónicas: hasta 50ava,basada en los estándares:

IEC 61000-4-7,100 ms, ventana traslapada, diagrama de barras

THD: 0.05% ó 5% de lectura, cualquiera que sea mayor, Factor K

Flicker: Basado en las normas IEC-6100-4-5, Pst y Plt

Registro de hasta 32 eventos (de cualquier medición)

Salida de Alarmas (vía relays y/o puertos de comunicación)

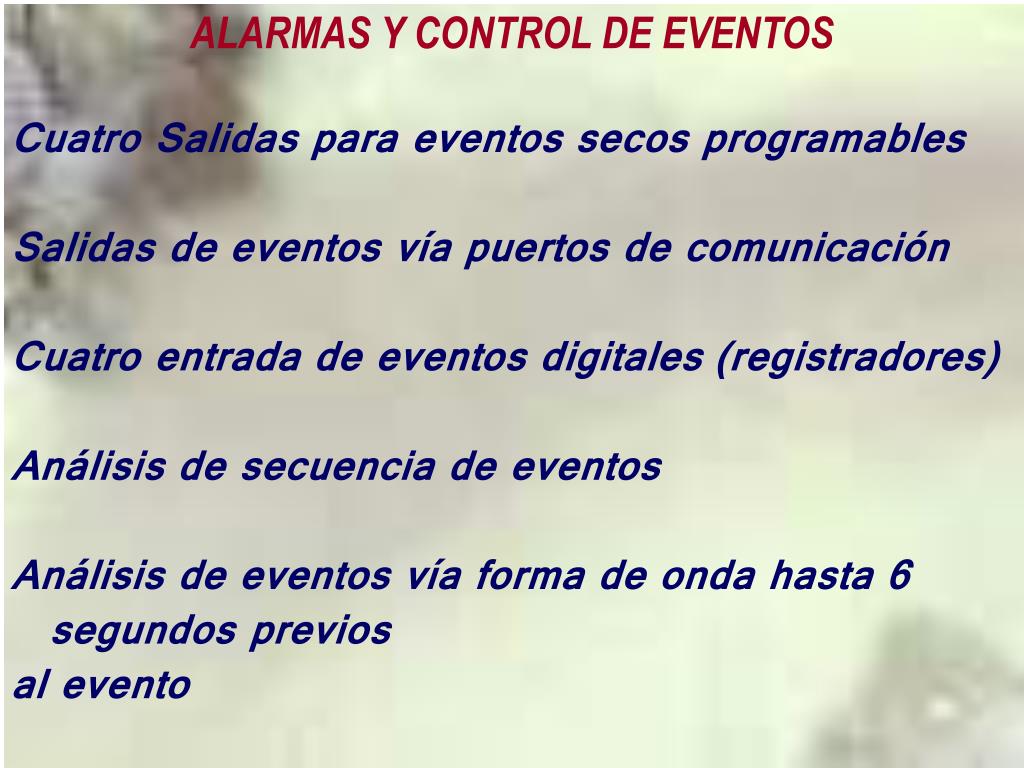

ALARMAS Y CONTROL DE EVENTOS

Cuatro Salidas para eventos secos programables

Salidas de eventos vía puertos de comunicación

Cuatro entrada de eventos digitales (registradores)

Análisis de secuencia de eventos

Análisis de eventos vía forma de onda hasta 6 segundos previos

al evento


REGISTRO DE INFORMACION

16MB de memoria (opcional 32 MB)

Registro de datos básicos

Registro de eventos

Separación de memoria (escogida por el usuario) para registros de datos básicos y eventos

Fallas internas cumplen con los mismos parámetros de alarmas

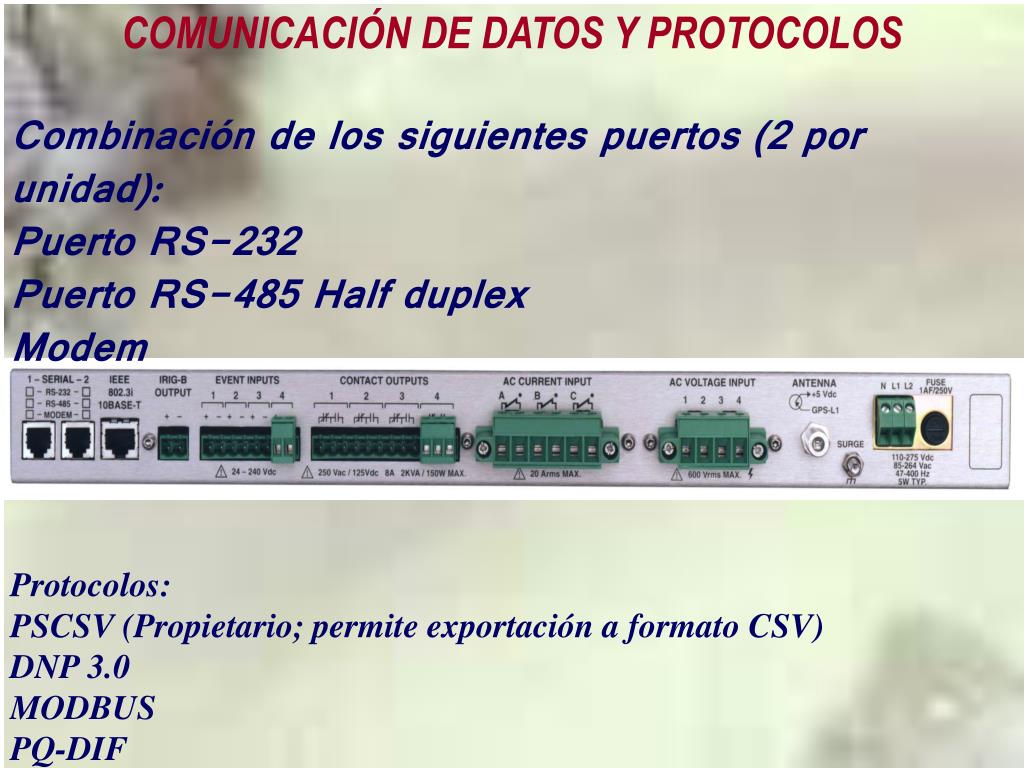

COMUNICACIÓN DE DATOS Y PROTOCOLOS

Combinación de los siguientes puertos (2 por unidad):

Puerto RS-232

Puerto RS-485 Half duplex

Modem

Protocolos:

PSCSV (Propietario; permite exportación a formato CSV)

DNP 3.0

MODBUS

PQ-DIF

MV90 (Pendiente)


CERTIFICACIONES

Certificado por Dolan Laboratories (California): IEC-687

Certificado por INTI (Argentina): IEC-687

Aprobado por ONS (Brasil) como el mejor medidor de calidad de energía basados en pruebas ejecutadas en la Universidad de Uberlandia

Certificado como unidad de medición de sincrofasores por Virginia Tech Univeristy, VA

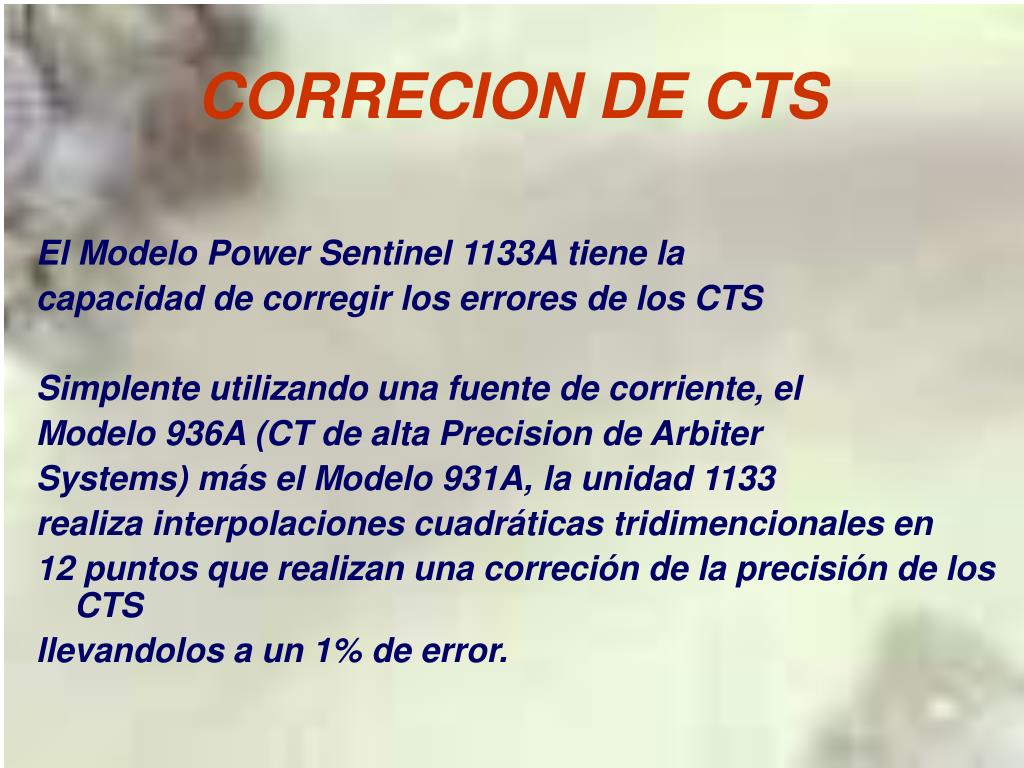

CORRECION DE CTS

El Modelo Power Sentinel 1133A tiene la

capacidad de corregir los errores de los CTS

Simplente utilizando una fuente de corriente, el

Modelo 936A (CT de alta Precision de Arbiter

Systems) más el Modelo 931A, la unidad 1133

realiza interpolaciones cuadráticas tridimencionales en

12 puntos que realizan una correción de la precisión de los CTS

llevandolos a un 1% de error.


DIAGRAMA DEL SISTEMA DE CORRECION DE CT


SINCROFASORES

Sistema fasorial controlado por el sistema GPS

Atravez de un medidor de sincrofasores la desviación de frecuencia

se puede determinar en cualquier parte del mundo

Permite determinar fallas de interconexiones eléctricas hasta 30

minutos previos a la falla

Consecuentemente evita fallas que pueden efectuar cascadas que

ocasionan pérdidas significativas para las empresas eléctricas,

industrias y consumidores


APAGON DE AGOSTO DE EL 2003

Antes de las 4:00 PM

Poco después de las 4:00 PM

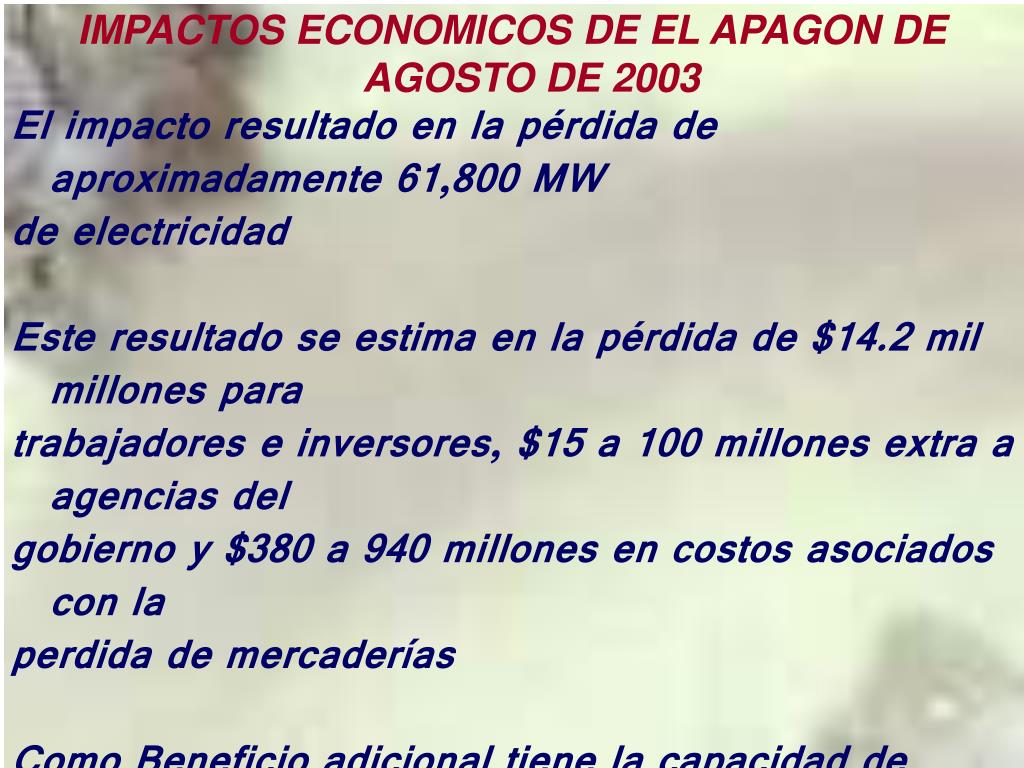

IMPACTOS ECONOMICOS DE EL APAGON DE AGOSTO DE 2003

El impacto resultado en la pérdida de aproximadamente 61,800 MW

de electricidad

Este resultado se estima en la pérdida de $14.2 mil millones para

trabajadores e inversores, $15 a 100 millones extra a agencias del

gobierno y $380 a 940 millones en costos asociados con la

perdida de mercaderías

Como Beneficio adicional tiene la capacidad de aumentar la carga

real de un sistema eléctrico de las líneas de transmisión hasta un

8%; ó determinar las pérdidas de generación – transmisión -

distribución p.ej India se estiman pérdidas de hasta 30% de energía
