КОГДА РЕКОМЕНДУЕТСЯ применять систему APM FEM

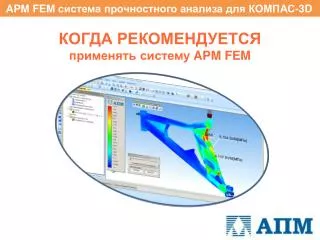

1. КОГДА РЕКОМЕНДУЕТСЯприменять систему APM FEM APM FEM система прочностного анализа для КОМПАС-3D

2. Цель работы системы APM FEM Дать возможность конструкторууже на начальных стадиях проектированияпринимать грамотные и обоснованные конструктивные решения, используя построенные 3D-модели. Это, несомненно, повышает качество и экономит время,затрачиваемое на разработку изделия, а значит,делает его конкурентоспособным! Основная задача APM FEM Анализ прочности небольших по размерам (и их соотношению)деталей и сборок, для которых важно БЫСТРО оценить прочность элементовс возможной оптимизацией конструкции, используя ассоциативную связь геометрической и расчетной моделей. Примеры объектов – тяги, проушины, упоры, кронштейны, уголки,рычаги, корпусные детали, опорные элементы и т.п.

3. Основные принципы для работы системы APM FEM 1. Рекомендуется выполнять расчеты конструкций, у которых соотношение габаритных размеров конструкции, а также толщин стенок, не велико! То есть, не желательно рассчитывать очень тонкостенные и длинномерные объекты! 2. Для получения инженерной точности вычислений (погрешность 5-7%) количество конечных элементов по толщине характерных стенок конструкции должно быть не менее 8-10 шт (при условии применения 4-х узловых конечных элементов) А – размер стороныконечного элемента.Он задается пользователеми выбирается, исходяиз геометрических размеровконструкции и ее элементов

4. Объекты, для которых рекомендуется применение системы APM FEM Арматура и элементы трубопроводовдля различных отраслей промышленности Клапан запорный Задвижка клиновая Крестовина

5. Объекты, для которых рекомендуется применение системы APM FEM Устройства удержания и закрепления различного назначения Захваты для рельс Кронштейн Зажим Тиски Неподвижные и подвижные люнеты Струбцина

6. Объекты, для которых рекомендуется применение системы APM FEM Элементы автомобилей Фаркопы Карданная передача Рычаги подвески Литой диск

7. Объекты, для которых рекомендуется применение системы APM FEM Элементы железнодорожного подвижного состава Тележка подвагонная Детали сцепного устройства вагонов

8. Объекты, для которых рекомендуется применение системы APM FEM Специализированный инструмент Специальный накидной ключ Специальный буровой инструмент

9. Объекты, для которых рекомендуется применение системы APM FEM Корпусные детали различных машин и их частей Станина станка Лопасти на окончании сваи Корпус редуктора Корпус насоса

10. Объекты, для которых рекомендуется применение системы APM FEM Элементы силовых электрических сетей Изоляторы

11. Объекты, для которых НЕ рекомендуется применение системы APM FEM Сборки с большим количеством разноразмерных деталей Вагон-хоппер Цистерна железнодорожная Буровой станок Корабль Самолет

12. Объекты, для которых НЕ рекомендуется применение системы APM FEM Строительные металлоконструкции и конструкциииз тонкого листового металла Ангар Каркас автомобиля Леса строительные

13. Объекты, для которых НЕ рекомендуется применение системы APM FEM «Простые» металлоконструкции из стандартного и не стандартного проката Тренажер «Простая» рама

14. Объекты, для которых НЕ рекомендуется применение системы APM FEM Крановые конструкции в сборе Козловой кран Автокран Краны мостовые

15. Объекты, для которых НЕ рекомендуется применение системы APM FEM Различные резервуары и длинные участки трубопроводов Резервуар накопительный Емкости химических производств Гибкий трубопровод Системы трубопроводов

16. Объекты, для которых НЕ рекомендуется применение системы APM FEM Корпуса приборов и части агрегатов,выполненные из тонкого листового металла Сетка фильтра Корпус прибора

17. Объекты, для которых НЕ рекомендуется применение системы APM FEM Изделия, выполненные из эластичных НЕметаллическихматериалов РТИ Баллонпневмоамортизатора Вантуз

18. Объекты, для которых НЕ рекомендуется применение системы APM FEM Изделия, которые в процессе своей работы испытывают большие перемещения и могут работать за пределами упругости материала Ботинок

19. Объекты, для которых НЕ рекомендуется применение системы APM FEM Изделия, которые в процессе своей работы испытывают динамические нагрузки и требуют анализа вынужденных колебаний Вынужденные колебания части корпуса прибора
