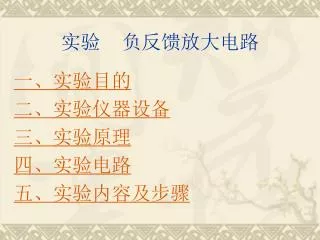

实验 负反馈放大电路 一、实验目的 二、实验仪器设备 三、实验原理 四、实验电路 五、实验内容及步骤
一、实验目的 • 1、加深负反馈对放大器性能的影响; • 2、测量开环、闭环时电路的电压放大倍数; • 3、测量放大电路的通频带、并观察负反馈对放大器波形失真的改善。
二、实验仪器及设备 • 1、直流稳压电源 一台 • 2、信号发生器 一台 • 3、示波器 一台 • 4、交流数字毫伏表 一台 • 5、直流数字电压/电流表 一块
三、实验原理 • 由于负反馈能改善放大电路的性能,因而负反馈放大器的应用非常普遍。负反馈电路的形式很多,不同形式的电路对放大器性能的影响也有所不同。负反馈对放大器的性能有如下影响: • (1)提高放大倍数的稳定性 • (2)改善波形失真 • (3)加宽通频带 • (4)改变输入输出电阻。串联负反馈使输入电阻增大,并联负反馈使输入电阻减小;电流负反馈使输出电阻增大,电压负反馈使输出电阻减小。
五、实验内容及步骤 1、从直流稳压电源输出12V电压,加在Vcc上即Vcc=12V。 接线检查,调节ICQ =2mA,使波形最大不失真。 2、电压放大倍数的测量: 在放大器输入端加一信号ui=15mV、频率1KHz,用交流数字毫伏表分别测量电路处于开环、闭环两种状态的输出电压uo和uof,将结果填入表中。
3.测试输入电阻Ri: 在放大器输入端加一信号Us =15mV、频率1KHz,用交流数字毫伏表测量放大器的输入电压Vi,可计算出Ri与Rif的值填入表9-2中。
4.测试输出电阻Ro: 在放大器输入端加入Vi=15mV、1KHz的正弦信号,在放大器输出端接入RL=1KΩ的电阻,用交流数字毫伏表测量输出电压Vo,断开RL测量相应的输出电压Vo'。计算输出Rof的值,并填入表9-3中。
5.观察负反馈对放大器失真波形的改善: 不加Rf(开环),调节Rw的值,使Vo波形产生轻微失真,然后接上Rf(闭环),再观察Vo的波形,并画出开环、闭环的输出波形。
