FISIKA KELAS X SEMESTER II


Standar kompetensi

STANDAR KOMPETENSI

  • Menerapkan prinsip kerja alat-alat optik

    KOMPETENSI DASAR

    • Menerapkan alat-alat optik dalam kehidupan sehari-hari


Indikator

INDIKATOR

  • Menjelaskan fungsi dan bagian alat optik mata , kacamata, mikroskop, dan teleskop.

  • Menghitung perbesaran lup, mikroskop, dan teropong,untuk mata ber akomodasi maksimum & tanpa akomodasi

  • Menganalisis pembentukan bayangan pada kaca mata, lup, mikroskop, dan teleskop.

  • Menentukan kekuatan lensa kacamata pada penderita miopi dan hipermetropi.

  • Mengidentifikasi aplikasi berbagai alat optik dalam kehidupan sehari-hari.


Alat optik

Alat Optik

Alatoptikadalahalat-alat yang menggunakanlensadanmemerlukancahaya.

Alatoptik yang alamiadalahmatakita.

Mata kitamemilikikemampuanuntukmelihatsangatterbatas, yaitutidakdapatmelihatdenganjelasbenda-bendakecil, benda-benda yang sangatjauhdantidakdapatmerekamapa yang dilihatnyadenganbaik.

Olehsebabitumatakitaharusdibantudenganalat-alatoptikbuatansepertikamera, lup, mikroskop, danteropong.


Alat o ptik

MATA

1. Mata sebagai alat optik

Mata merupakan alat optik yang mempunyai cara kerja seperti kamera.

Mata terdiri atas: kornea, pupil, iris, lensa mata, aqueous humour, vitreous humour, retina dan otot siliar.

Diagram susunan mata dapat dilihat pada gambar berikut.


Alat o ptik

PUPIL

KORNEA

RETINA

VITREUS HUMOR

LENSA MATA

IRIS

AQUEOUS HUMOR

OTOT SILIAR

BAGIAN-BAGIAN MATA


Alat o ptik

Kembali

KORNEA

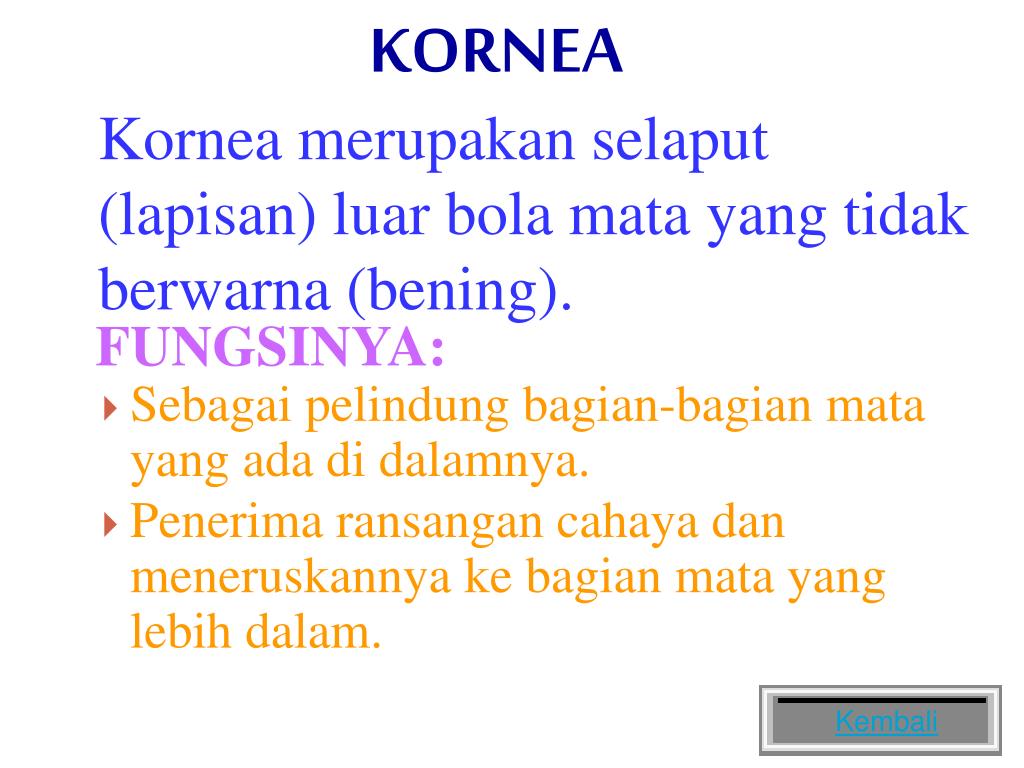

Kornea merupakan selaput (lapisan) luar bola mata yang tidak berwarna (bening).

  • Sebagai pelindung bagian-bagian mata yang ada di dalamnya.

  • Penerima ransangan cahaya dan meneruskannya ke bagian mata yang lebih dalam.

FUNGSINYA:


Alat o ptik

Kembali

PUPIL

  • Sebagai tempat lewatnya cahaya yang masuk menuju retina

Pupil atau anak mata adalah celah bundar di tengah iris.

FUNGSINYA:


Alat o ptik

Kembali

IRIS

  • Mengatur lebar pupil sehingga banyaknya cahaya yang masuk ke mata bisa dikendalikan.

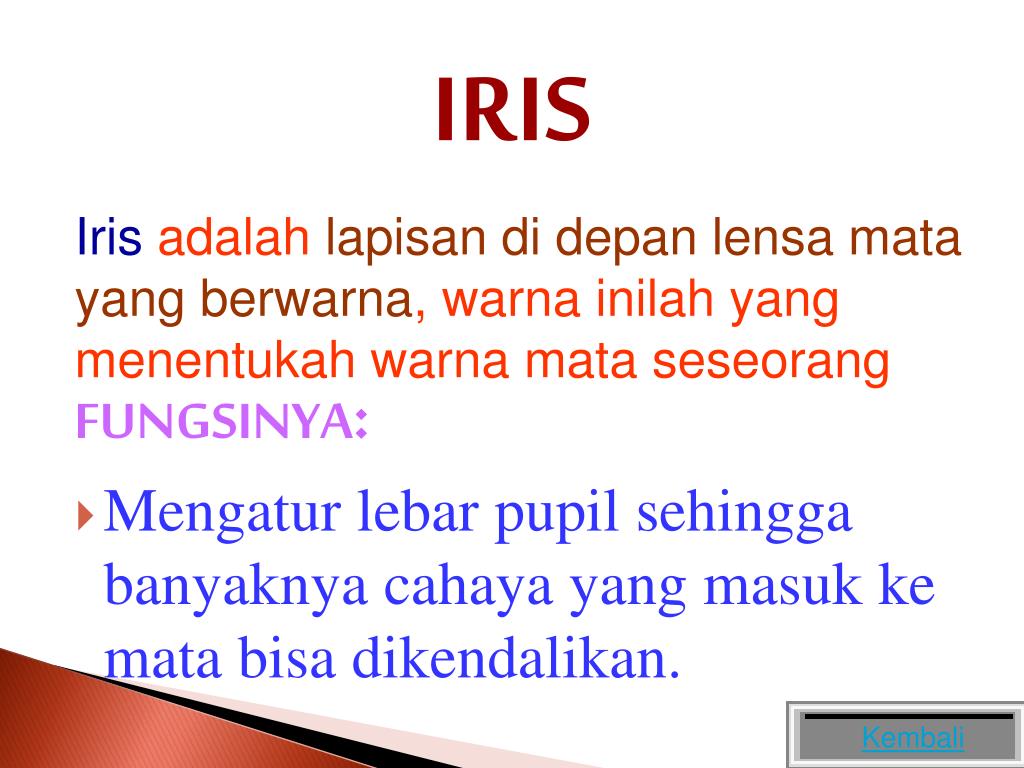

Iris adalah lapisan di depan lensa mata yang berwarna, warna inilah yang menentukah warna mata seseorang

FUNGSINYA:


Alat o ptik

Kembali

AQUEOUS HUMOUR

Merupakan cairan yang terdapat di antara kornea dan lensa mata

  • Untuk memberi bentuk dan kekokohan pada mata.

FUNGSINYA:


Alat o ptik

Kembali

LENSA MATA

Lensa mata adalah benda bening didalam bola mata yang berbentuk cembung, letaknya tepat di belakang iris

  • Untuk memfokuskan cahaya atau bayangan benda agar tepat jatuh di retina

FUNGSINYA:


Alat o ptik

Kembali

VITREOUS HUMOUR

Merupakan cairan yang terdapat di antara lensa mata dan retina

  • Untuk memberi bentuk dan kekokohan pada mata.

FUNGSINYA:


Alat o ptik

Kembali

RETINA

Merupakan lapisan terdalam dari dinding bola mata

  • Sebagai layar penerima cahaya atau bayangan benda, bayangan yang di terima oleh retina adalah nyata terbalik dan diperkecil

FUNGSINYA:


Alat o ptik

Kembali

OTOT SILIAR

  • Mengatur panjang fokus (kelengkungan) lensa.

Agar bayangan selalu jatuh tepat di retina, panjang fokus lensa harus dapat di ubah-ubah.

FUNGSINYA:


Alat o ptik

DAYA AKOMODASI

Adalah : Daya menebal dan menipisnya lensa mata, lensa paling tipis pada saat mata tidak berakomodasi

Titik Jauh (Punctur Remotum) PR :Titikterjauh yang masih terlihat jelas oleh mata (tidak berakomodasi).

Untuk mata normal : titik jauh letaknya di jauh tak berhingga (∞).

Titik Dekat (Punctur Proximum) P:

Titik terdekat yang masih terlihat jelas oleh mata (berakomodasi max )

Untuk mata normal : titik dekat 25 cm.


Alat o ptik

2. Gangguan pengelihatan

Mata normal adalah mata dengan batas pengelihatan titik dekat atau punctum proximum(PP) 25 cm dan titik jauh atau punctum remotum(PR) tidak terhingga.

Apabila suatu mata batas pengelihatannya di luar batas mata normal, dikatakan mata mengalami gangguan atau cacat mata


Jenis cacat mata

Jenis Cacat Mata

RABUN JAUH (MIOPI)

Rabun jauhadalahkelainanmatakarenabayanganbenda-benda yang jauhjatuhdidepan retina.

Rabun jauhdapatdibantudenganmenggunakankacamatadenganlensanegatif.

s (jarak benda) = ∞

s’ (jarak bayangan) = - PR


Kuat lensa p untuk mata miopi

Kuat lensa (P) untuk mata miopi.

  • Untuk mata miopi : S` = -PR miopi

    S = ∼

  • Sehingga : 1/f = 1/S + 1/S` = P

    P = 1/∼ + 1/-PR = 1/-PR

    Kuat lensa Dalam satuan 1/m (dioptri)

    Sehingga:

    P = - 100/PR


Alat o ptik

SKEMA MATA MIOPI

A. SEBELUM MEMAKAI KACA MATA

OBJEK JAUH

B. SESUDAH MEMAKAI KACA MATA

TITIK JAUH (PR)

S1


Alat o ptik

1.Seorang Penderita miopi memaka kacamata dengan kuat lensa – 2,5 Dioptri. Berapa titik jauh mata orang tersebut ?2.Seseorang yang berpenglihatan dekat (rabun jauh) memiliki titik Jauh 4 m. Berapakaha.Kuat lensab.Fokus lensa kacamata yang diperlukan orang tersebut agar ia dapat melihat benda-benda pada jarak yang sangat jauh dengan jelas ?


Alat o ptik

2. Rabun Dekat /Terang Jauh (HIPERMETROPI)

Penderita rabun dekat, titik dekatnya lebih besar dari pada titik dekat mata normal (sn 25 cm) dan titik jauhnya terletak jauh tak terhingga (~).

Penderita rabun dekat mampu melihat benda yang letaknya jauh, tetapi tidak mampu melihat dengan jelas benda-benda pada jarak dekat (jarak baca normal).

Penderita rabun dekat, dapat di tolong dengan kaca mata positif (berlensa cembung)


Kuat lensa untuk mata hipermetropi

Kuat lensa untuk mata hipermetropi

S`= -PP hipermetropi = -Sn

1/f = 1/S + 1/S` = 1/S + 1/-Sn

f = Sn.S / Sn – S

P = 1/f = Sn – S / Sn.S

Jika benda yang ingin dilihat terletak pada jarak 25cm (titik dekat mata normal) maka:

P = 4 – 100/Sn


Keterangan

1 1 1

f s s’

= +

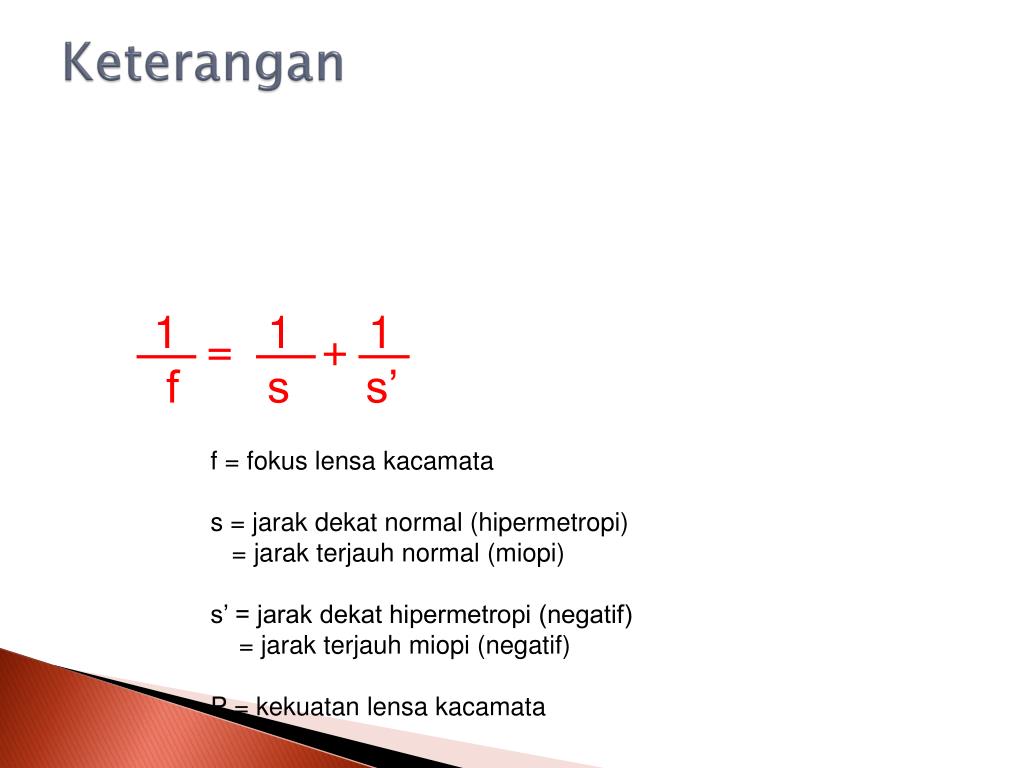

Keterangan

f = fokus lensa kacamata

s = jarak dekat normal (hipermetropi)

= jarak terjauh normal (miopi)

s’ = jarak dekat hipermetropi (negatif)

= jarak terjauh miopi (negatif)

P = kekuatan lensa kacamata


Alat o ptik

SKEMA MATA HIPERMETROPI

A. SEBELUM MEMAKAI KACA MATA

TITIK DEKAT OBJEK

25 cm

B. SESUDAH MEMAKAI KACA MATA

TITIK JAUH (PR)

S1 = Sn


Alat o ptik

1. Seorang penderita rabun dekat (hipermetropi) memiliki sebesar memiliki titik dekat 80 cm. Tentukan kuat kacamata yang diperlukan jika orang tersebut ingin membaca dengan jelas pada jaraka.50 cmb.25 cm dari mata2.Seseorang yang menggunakan lensa dengan kekuatan 2,5 dioptri dapat membaca dengan jelas sebuah surat kabar paling dekat 25 cm di depan matanya Maka Tentukan Titik dekatnyayang dekat dengan mata ?


Alat o ptik

3. Mata Tua (PRESBIOPI)

Penderita presbiopi tidak dapat melihat benda yang letaknya jauh, dan juga tidak mampu melihat dengan jelas benda-benda pada jarak dekat (jarak baca normal). Sn > 25 dan PR < ∼

Mata presbiopi dapat di tolomg dengan kacamata berlensa rangkap (bifokal)

Penderita presbiopi dapat di tolong dengan kaca mata berlensa rangkap (bifokal)


Alat o ptik

S’(-)

S

SKEMA MATA PRESBIOPI

A. SEBELUM MEMAKAI KACA MATA

B. SESUDAH MEMAKAI KACA MATA


Alat o ptik

  • LATIHAN PRESBIOPI

  • 1.Seorang kakek yang memiliki kacamata 3 Dioptri memeriksakan matanya dan ternyata disarankan agar kakek tersebut mengganti kacamatanya menjadi 3,5 Dioptri. Berapa Jauhkah pergeseran titik dekat kakek itu


Alat o ptik

4. Astigmatisma

Penderita Asigmatisma akibat dari kornea mata yang tidak berbentuk sferik, melainkan lebih melengkung pada satu bidang dari pada yang lainnya.

Penderita Astigmtisma dapat di tolong dengan kaca mata berlensa silindris


Alat o ptik

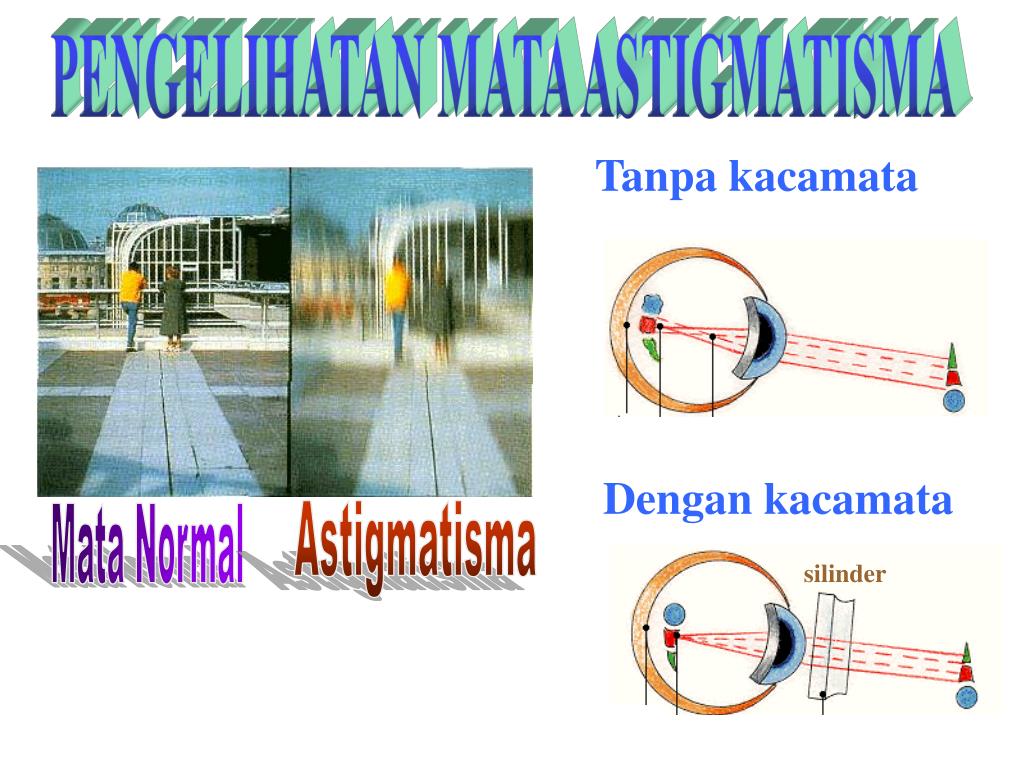

PENGELIHATAN MATA ASTIGMATISMA

Tanpa kacamata

Dengan kacamata

Astigmatisma

Mata Normal

silinder


Alat o ptik

Lup

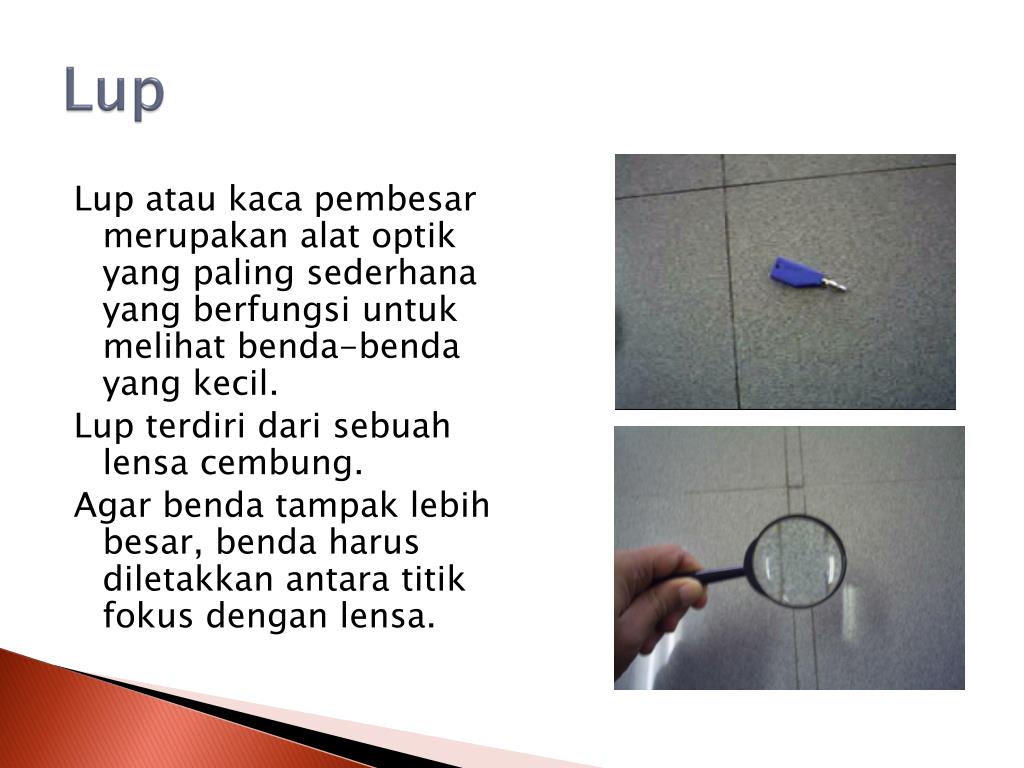

Lup atau kaca pembesar merupakan alat optik yang paling sederhana yang berfungsi untuk melihat benda-benda yang kecil.

Lup terdiri dari sebuah lensa cembung.

Agar benda tampak lebih besar, benda harus diletakkan antara titik fokus dengan lensa.


Persamaan lup

Sn

f

M =

Persamaan Lup

  • Untuk mata tak berakomodasi, benda diletakkan tepat di titik fokus. Perbesaran dapat dihitung dengan persamaan:

Ket. F = fokus lensa

M = perbesaran bayangan

Sn = titik dekat mata.

= 25 cm

f f


Persamaan lup1

+ 1

Sn

f

M =

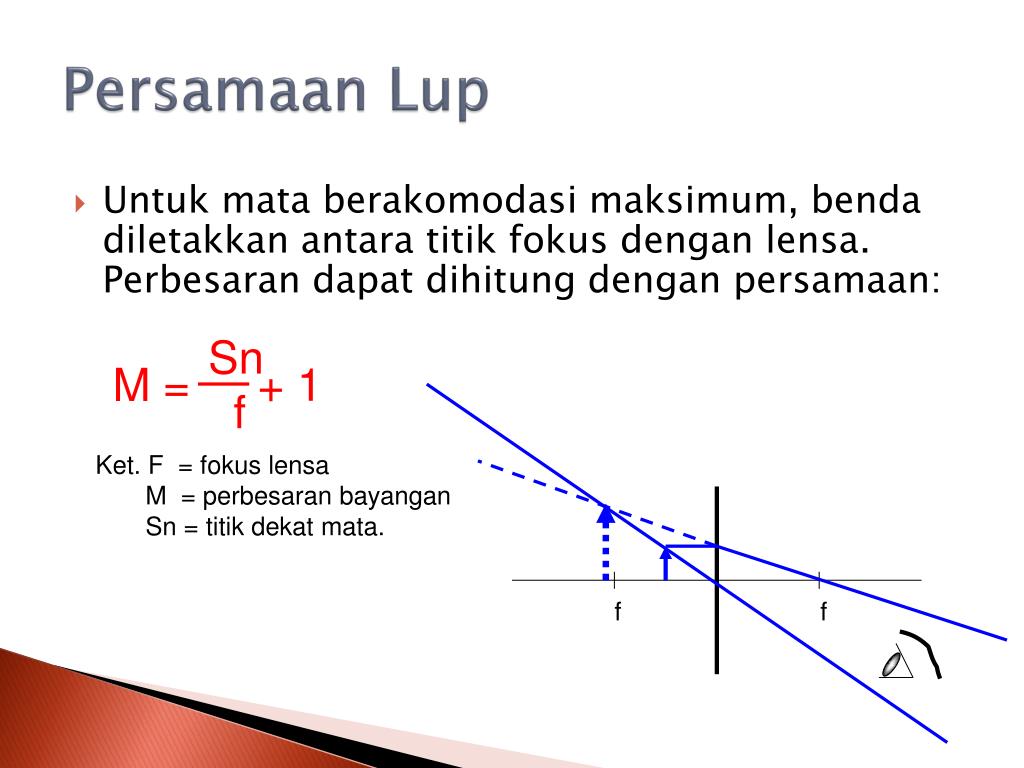

Persamaan Lup

  • Untuk mata berakomodasi maksimum, benda diletakkan antara titik fokus dengan lensa. Perbesaran dapat dihitung dengan persamaan:

Ket. F = fokus lensa

M = perbesaran bayangan

Sn = titik dekat mata.

f f


Alat o ptik

  • Sebuah lup dengan fokus 10 cm digunakan oleh seseorang yang bermata normal. Dengan menganggap lup menempel pada mata. Tentukanlah perbesaran anguler lup bila

    a. Mata berakomodasi maksimum

    b. Mata berakomodasi pada jarak 50 cm

    c. Mata tidak berakomodasi

    2.Sebuah lup (kaca pembesar) memilki kuat lensa 20 Dioptri. Tentukanlah

    A. Mata berakomodasi maksimum

    B. Mata berakomodasi pada jarak 5cm

    C. Mata tidak berakomodasi

    3.Tentukan letak benda di muka lup ?


Alat o ptik

4.Sebuah kaca pembesar memiliki kuat lensa 25 Dioptri. Tentukanlah perbesaran anguler lup bila digunakan oleh seseorang yang hipermetropi 2 Dioptri tanpa kacamata untuk

  • A.Mata berakomodasi maksimum

  • B.Mata berakomodasi pada jarak 100

  • cm

    • C.Mata tidak berakomodasi

    • Seseorang yang mempunyai titik dekat 27 cm mengamati suatu benda dengan menggunakan lup. Perbesaran bayangan yang terjadi pada saat mata berakomodasi maksimum adalah 10 kali

    • a.Berapa Dioptri kekuatan lup tersebut

    • B.Agar perbesaran sudutnya 9 9/14 kali, ke mana benda harus digeser dan berapa besarnya


  • Alat o ptik

    • Seorang miopi titik jauhnya 1 m menigamati sebuah benda dengan lup yang mempunyai jarak titik api 5 cm. Pada jarak berapa dari lup benda itu harus

    • diletakkan supaya ia dapat melihat

      A.Tanpa akomodasi

      B.Dengan berakomodasi maksimum

      C.Hitung juga perbesaran sudut untuk kedua keadaan di atas ?


    Kamera

    Kamera merupakan alat optik untuk merekam gambar bayangan suatu benda.

    Prisp kerja kamera mirip dengan prinsip kerja pada mata

    Kamera

    Apertur berfungsi mengatur banyaknya cahaya yang masuk kedalam kamera.

    Apertur biasa diukur dengan angka f4, f5, f6

    apertur

    Diafragma

    Lensa pada kamera berfungsi untuk membentuk bayangan pada film

    Bayangan yang terbentuk bersifat nyata, terbalik, diperkecil

    lensa

    Film berfungsi untuk menangkap dan merekam gambar bayangan benda yang dibentuk oleh lensa.

    Range finder

    film

    Range finder berfungsi mengatur jarak lensa agar bayangan selalu jatuh tepat pada film


    Kerja kamera

    Kerja kamera


    Persamaan mata dengan kamera

    Persamaan mata dengan kamera

    Mata dan kamera memiliki persamaan sebagai berikut:

    - memiliki satu lensa

    - memiliki pengatur cahaya

    pada mata retina dan pupil

    pada kamera diafragma dan apertur

    - memiliki layar penangkap bayangan

    pada mata retina

    pada kamera film


    Persamaan kamera

    1 1 1

    f s s’

    = +

    Persamaan kamera

    Kamera memiliki persamaan sama dengan lensa cembung, yaitu:

    s’ h’

    s h

    dan M = =

    Ket. f = fokus lensa

    s = jarak benda

    s’ = jarak film

    M = perbesaran bayangan

    h = tinggi benda

    h’ = tinggi bayangan pada film


    Mikroskop

    Mikroskop

    Lensa okuler

    Mikroskop adalah alat optik yang digunakan untuk melihat benda-benda mikroskopis (sangat kecil)

    Mikroskop menggunakan dua buah lensa cembung, yaitu lensa okuler dan lensa objektif.

    .

    i

    .

    .

    Pengatur

    Jarak/ fokus

    Lensa

    obyektif

    Meja

    preparat

    Cermin

    cekung


    Persamaan mikroskop

    Sn

    fok

    S’ob

    Sob

    M = x

    Persamaan Mikroskop

    Mata tak berakomodasi.

    Panjang mikroskop = s’ob + fok

    Perbesarab bayangan = M = Mob x Mok

    fob fob fok s’ob fok


    Persamaan mikroskop1

    n

    fok

    S’ob

    Sob

    M = x + 1

    Persamaan Mikroskop

    s’ob + sok

    Mata berakomodasi.

    Panjang mikroskop =

    Perbesaran bayangan = M = Mob x Mok

    fob fob fok s’ob sok fok


    Alat o ptik

    • LATIHAN

    • Sebuah mikroskop memiliki jarak fokus lensa obyektif + 0,8 cm dan jarak fokus lensa okuler + 2,5 cm. Bayangan nyata yang dibentuk oleh lensa obyektif berada pada jarak 16 cm dari lensa ini.

      • A.Tentukan perbesaran total jika mata mengamati dengan berakomodasi maksimum

      • B.Ke mana dan berapa jauh lensa okuler harus digeser agar mata tak berakomodasi


    Alat o ptik

    2Sebuah mikroskop mempunyai jarak antara lensa obyektif dengan okuler sebesar 15 cm. Perbesaran lensa obyektifnya adalah 10 kali. Jarak fokus lensa obyektif adalah 1 cm sedangkan jarak fokus lensa okuler adalah 4 cm. Tentukanlah

    • A.Letak benda diukur dari lensa obyektif

    • B.Keadaan akomodasi mata

    • C.Perbesaran lensa okuler

    • D.Perbesaran total


    Alat o ptik

    3.Dua buah lensa positip masing-masing mempunyai kekuatan 20 Dioptri dan 125 Dioptri Kedua lensa akan digunakan sebagai mikroskop.

    A. Tentukanlah lensa mana yang menjadi lensa obyektif

    • B.Bila jarak antara kedua lensa 25 cm dimana obyek harus diletakkan agar mata tidak berakomodasi

    • Sebuah mikroskop dengan jarak fokus lensa obyektif 0,8 cm dan jarak fokus okuler 1,25 cm digunakan untuk mengamati sebuah benda kecil. Benda tersebut diletakkan pada jarak 0,9 cm di depan lensa obyektif. Tentukan panjang dan perbesaran mikroskop untuk

    • A.Mata tidak berakomodasi

    • B.Mata berakomodasi


    Alat o ptik

    • Sebuah benda diletakkan pada jarak 6 mm di depan lensa obyektif sebuah mikroskop. Jarak fokus lensa obyektif dan lensa okuler masing-masing 5 mm dn 8 cm. Tentukanlah panjang dan perbesaran mikroskop untuk mata normal apabila

      A.Mata tidak berakomodasi

      B.Mata berakomodasi maksimum


    Teropong

    Teropong

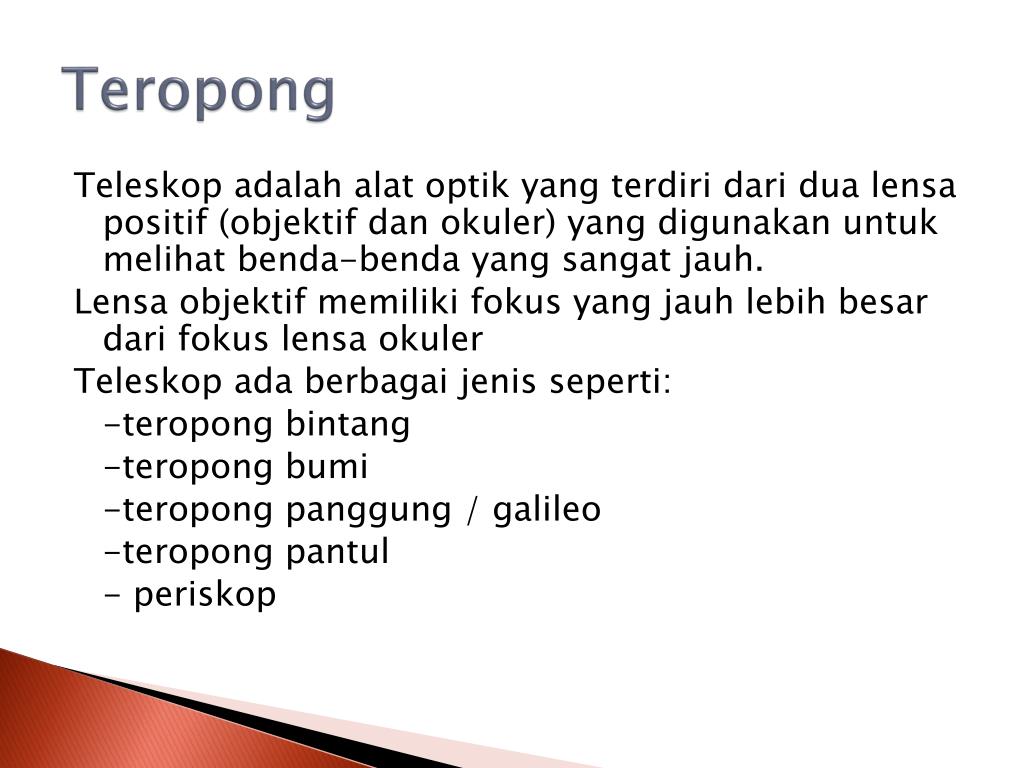

    Teleskop adalah alat optik yang terdiri dari dua lensa positif (objektif dan okuler) yang digunakan untuk melihat benda-benda yang sangat jauh.

    Lensa objektif memiliki fokus yang jauh lebih besar dari fokus lensa okuler

    Teleskop ada berbagai jenis seperti:

    -teropong bintang

    -teropong bumi

    -teropong panggung / galileo

    -teropong pantul

    - periskop


    Teropong bintang

    fob

    fok

    Teropong Bintang

    Sesuai namanya, teroong ini digunakan untuk melihat benda-benda langit yang sangat jauh jaraknya.

    Panjang teropong bintang = d = fob + fok

    Perbesaran bayangan = M =

    Lensa okuler

    Lensa objektif


    Pembentukan bayangan pada teropong bintang

    Pembentukan bayangan pada teropong bintang

    +

    +

    fob fok

    fob

    fok

    Ob

    Ok

    • Sifat bayangan:

    • Maya

    • Terbalik

    • lebih dekat


    Teropong bumi

    fob

    fok

    Teropong Bumi

    Teropong ini digunakan untuk melihat objek yang jauh di permukaan bumi.

    Teropong ini memiliki 3 lensa positif, yaitu lensa objektif, lensa pembalik dan lensa okuler. Lensa pembalik berfungsi membalik bayangan yang terbentuk, sehingga bayangan yang dibentuk oleh teropong tidak terbalik

    Panjang teropong = d = fob + 4fp + fok

    Perbesaran bayangan = M =

    Lensa okuler

    Lensa pembalik

    Lensa objektif


    Pembentukan bayangan pada teropong bumi

    Pembentukan bayangan pada teropong bumi

    +

    +

    +

    fob fp

    fob

    fp fok

    fok

    Ok

    Ob

    P

    • Sifat bayangan:

    • Maya

    • Tegak

    • lebih dekat


    Teropong panggung

    fob

    fok

    Teropong Panggung

    Teropong panggung atau galileo merupakan teropong bumi tanpa lensa pembalik. Agar bayangan yang terbentuk tidak terbalik, maka lensa okulernya menggunakan lensa negatif.

    Panjang teropong = d = fob – fok

    Perbesaran bayangan = M =

    Lensa okuler (-)

    Lensa objektif (+)


    Pembentukan bayangan pada teropong panggung

    Pembentukan bayangan pada teropong panggung

    -

    +

    fob fok

    fob

    fok

    Ob

    Ok

    • Sifat bayangan:

    • nyata

    • Tegak

    • lebih dekat


    Teropong pantul

    Teropong Pantul

    Teropong pantul merupakan teropong yang menggunakan cermin cekung sebagai pengganti lensa objektif.


    Pembentukan bayangan pada teropong pantul

    Pembentukan bayangan pada teropong pantul


    Periskop

    Periskop

    Periskop adalah teropong yang digunakan pada kapal selam untuk melihat keadaan diatas air.


    Pembentukan bayangan pada periskop

    Pembentukan bayangan pada periskop


    Alat o ptik

    Terima kasih

    Sampai jumpa pada materi berikutny@

    wassalam


  • Login
