treinamento
TREINAMENTO

• MICROTERMINAL NEW ERA E1

• INFORMAÇÕES SOBRE PRODUTOS ELGIN

• TREINAMENTO TÉCNICO ONLINE

• CANAL TÉCNICO

• BOLETIN TÉCNICO GENIL RESPONDE

• POLÍTICA DE RMA

• SUPORTE TÉCNICO

newera e1

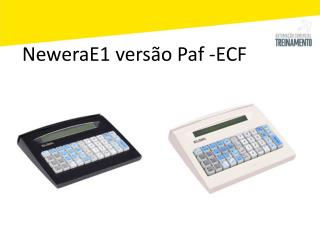

Newera E1

Terminal Newera E1- VERSÃO IMPRESSORA MODELO X5: 01.00.07

- VERSÃO IMPRESSORA MODELO FIT: 01.00.08- VERSÃO TERMINAL 1.04P/PAF – ECF (EXCLUSIVO PARA OS ESTADOS DO RIO DE JANEIRO E BAHIA)

newera e11
Newera E1

New Era E1– Características Técnicas

Vantagens

- Alta conectividade- Rede TCP/IP- Ocupa espaço reduzido- Solução completa- Controle total de seu negócio- Software de carga de produtos

newera e12
Newera E1
  • - 26.200 Plus (Revisão placa antiga somente 8.200)
  • - 20 Operadores com controle de acesso
  • - 99 Departamentos
  • - Teclas de Vendas rápidas
  • - Leitor de código de barras serial
  • - Interface serial para balança
  • - Teclado reprogramável
  • - 1 Linha por Registro (Venda de Item)
  • - 30 Caracteres na descrição do Produto
  • Identificação do CNPJ/CPF do consumidor (Cupom Mania)
newera e13
Newera E1

- Microprocessador

ZILOG Ez80l92 -48MHZ

- Memória Flash

1 MB

- Memória RAM

2 MB Expansível até 4 MB

- Teclado

Matricial 43 teclas

- Display

LCD 2x40 com BackLight (Operador)

newera e1 conectividade leitores

Scanner Long Range

Scanner CCD

Scanner Laser

Scanner VS 2.200

Newera E1 – Conectividade – Leitores

O terminal pode ser interligado com alguns modelos de scanner seriais.

Scanner SD 1000

newera e1 conectividade balan as

Toledo Prix III *

Newera E1 – Conectividade – Balanças

O protocolo de comunicação para utilização de Balanças para uso com o terminal é <ENQ><STX><PESO><ETX>

Filizola CS-15

Elgin DP-15

Elgin DP-3000

Filizola BP-15

slide9

Newera E1 – Conexão do Display Torre

Display Torre

Display padrão Gertec

ESPECIFICAÇÕES TÉCNICAS

- Display de Cristal Líquido de 2 linhas por 20 caracteres grandes (“Big Digit”) com back light;

- Conexão na COM 3

- Ajustes horizontal e angular;

- Modelo Serial:

- Interface serial padrão RS-232;

- Cabo de 2,5 metros com conexão DB9.

- Permite que a base seja fixada ao balcão;

- Fonte de Alimentação Externa 110/220V;

- Dimensões do equipamento (LxCxA): (190x113x340)mm;

- Peso líquido: 450g.

Com Cabo Y

slide10

Newera E1 – Conexão dos periféricos

COM 1

COM 2

COM 3

COM 4

REDE LAN

CANAL 1 – Storage/Pen Drive

CANAL 2 - Balança ou SITEF

CANAL 3 - Scanner (9600bps)

CANAL 4 - IMPRESSORA FISCAL

REDE LAN – Comunicação com o PC

*Na porta COM2 não temos a opção de utilizar os 2 periféricos ao mesmo tempo.

atualiza o do new era e1
Atualização do New Era E1

Insira o nome da nova conexão

Programação – Atualização de versão

Atualização da versão PAF - ECF com o Hyperterminal é utilizada na porta COM1

slide12

Atualização do New Era E1

Selecione sua porta de comunicação.

Programação – Atualização de versão

Selecione a porta serial na qual será feita a comunicação.

atualiza o do new era e11
Atualização do New Era E1

Mude para 57600 bps

Mude para 2 Bits

Mude para Nenhum

Programação – Atualização de versão/ velocidade de comunicação

Selecione a velocidade para 57600, bits de parada para 1 e controle de fluxo para nenhum.

atualiza o do new era e12
Atualização do New Era E1
  • Programação – Atualização de versão/ pinagem do cabo
  • O terminal utiliza a porta COM1 para atualização do binário, conforme imagem acima segue a pinagem.

Pinagem Cabo RS232 – Padrão

2 (TXD) – 3 (RXD)

3 (RXD) – 2 (TXD)

5 (GND) – 5 (GND)

7 (CTS) – 8 (RTS)

8 (RTS) – 7 (CTS)

atualiza o do new era e13
Atualização do New Era E1

Programação – Atualização de versão/ atualizando o binário

Para realizar a atualização do terminal E1, ligue o equipamento com a tecla do “Espaço”do Computador pressionada

Observar qual extensão de arquivo, se é *.hex ou *.bin

atualiza o do new era e14
Atualização do New Era E1

Programação – Atualização de versão/apagando a memória flash

Selecione a letra “C” para apagar o binário anterior.

Selecione a letra “L” para carregar o novo binário.

atualiza o do new era e15
Atualização do New Era E1

Programação – Atualização de versão/ selecionando binário

Altere o binário a ser carregado no terminal E1, e para a comunicação selecione o protocolo “Xmodem” e clique em enviar.

- Clicar no menu Transferir->Enviar Arquivo

Mude para XModem

atualiza o do new era e16
Atualização do New Era E1
  • Programação – Atualização de versão
  • - Aguardar o término da carga
  • Ao clicar em enviar será carregado o binário para o equipamento.
  • Sistema Boot Load
  • Com esse sistema, se o terminal for desligado durante a atualização ou ocorrer erro na comunicação, basta recomeçar a transmissão do binário novamente: Porta COM1 – Atualização Software de Venda.
inicializando sua new era e1
Inicializando sua New Era E1

Iremos mostrar o processo de inicialização do PAF – ECF/ RJ.

Neste processo será demonstrado de como se inicializar a versão do PAF - ECF

new era e1 processo de reset e inicializando o terminal
New Era E1– Processo de Reset e inicializando o terminal

[LOGIN] [ ELGIN V 1.04P]

Operador: Senha:

Após a carga do binário devemos efetuar o processo de reset

Para resetar o equipamento pressione a tecla “R”

Digite a senha técnica: “159753”

*O terminal E1 não irá efetuar nenhuma impressão sem a inicialização do equipamento para o PAF - ECF.

newera e1 inicializando o terminal
Newera E1 – Inicializando o terminal

Login Administador no Newera E1

[LOGIN] [ELGIN V1.04P]

Operador: 1 Senha: 1

  • Para realizar o login como administrador, informe:
  • Operador: 1
  • Senha: 1
newera e1 inicializa o do terminal
Newera E1 – Inicialização do terminal

[LOGIN] [ELGIN V1.04P]

Operador: 1 Senha: 1

Conforme legislação exigida pela PAF – ECF no E1 é obrigatório o uso do “STORAGE” e o “PENDRIVE” conectados ao terminal na “COM1”.

*Lembrando que o equipamento não emiti nenhum tipo de impressão sem estes periféricos conectados.

*O número do registro PAF – ECF no SEFAZ/RJ: 14088

newera e1 configurando o terminal o storage para o paf ecf
Newera E1 – Configurando o terminal o Storage para o PAF - ECF

Operação > CONFIGURAÇÃO

Cadastro Relatórios

Venda rapida Registrar ecf

Teclado > MAIS OPÇÕES

Ler parametros Horario de verão Gaveta > STORAGE

Tipo Storage: 1 ou 2 GrvOtim: S

Dir Storage: 000 GrvExterna: N

Para navegar pelo menu do terminal devemos usar as setas do teclado conforme imagem acima para inicializar o terminal E1 com o STORAGE.

newera e1 configurando o terminal com storage
Newera E1 – Configurando o terminal com Storage

Tipo Storage: 1 ou 2 GrvOtim: S

Dir Storage: 000 GrvExterna: N

Modelo 1 - antigo

Modelo 2 - novo

newera e1 preparando o pendrive
Newera E1 – Preparando o Pendrive.

Para o bom funcionamento do equipamento devemos seguir as risca o processo de inicialização do terminal E1, para inicialização devemos seguir os seguintes passos:

newera e1 elgin lite vers o paf ecf
Newera E1– Elgin Lite versão PAF - ECF

Além da atualização da versão de binário também foi atualizado o Elgin LITE com versão 2.0.3.7, para uso conforme legislação PAF – ECF. Isso foi necessário pois através do Elgin LITE podemos preparar o pen-drive para interligar e inicializar o terminal E1.

* Sobre o Elgin Lite iremos explanar com mais detalhes no decorrer do treinamento.

newera e1 elgin lite vers o paf ecf1
Newera E1 – Elgin Lite versão PAF - ECF
  • Conforme imagem acima verifique como preparar o pendrive:
  • No Elgin Lite selecione Parametrização;
  • Selecione Configurações PAF;
  • Selecione o drive onde está instalado o pendrive;
  • Selecione a versão do PAF (1.04P) do PAF;
  • Selecione no ícone (Formatar dispositivo)
  • Clique no ícone (preparar storage para uso do PAF - ECF).
newera e1 prepara o do pendrive
Newera E1 – Preparação do Pendrive

Aguarde, formatando pendrive....

Preparando pendrive.....

Após clicar em (preparar storage) o Elgin Lite irá efetuar a formatação do pendrive.

newera e1 prepara o do pendrive1
Newera E1 – Preparação do Pendrive

Após a formatação clique em Ok para confirmar a operação da formatação do pendrive.

newera e1 prepara o do pendrive2
Newera E1 – Preparação do Pendrive

O pen-drive após inicializado cria uma pasta chamada “PAF – ELGIN”

* É importante ressaltar de que nos modelos de Storage antigo o Elgin Lite irá gravar o arquivo de atualização de firmware do Storage“FTRFB.FTD”

newera e1 prepara o do pendrive3
Newera E1 – Preparação do Pendrive

Dentro desta pasta “PAF-ELGIN”são criados os arquivos de gravação do ECF e também serão gravados os arquivos do Espelho MFD/ATO COTEPE/ SINTEGRA.

* “ATLGN.dat” : Arquivo de gravação da senha de inicialização do PAF – ECF.

newera e1 inicializando o terminal1
Newera E1 – Inicializando o terminal

[LOGIN] [ ELGIN V 1.04P]

Operador: Senha:

Operação > CONFIGURAÇÃO

Cadastro Relatórios

Rede Teclado

Mensagem venda > REGISTAR ECF

NSer: EL030900000000000123 CRO:16

GT: 000 Senha:

  • Para inicialização do PAF – ECF utilize os seguintes passos passos:
  • - Entre na tela de login e senha;
  • Configuração;
  • Registrar ECF;
  • Informar no formulário;
  • tecle ENTRA;
newera e1 inicializando o terminal2
Newera E1 – Inicializando o terminal

NSer: EL030900000000000123 CRO:16

GT: 000 Senha:

  • Para inserir no formulário de inicialização devemos enviar os seguintes dados:
  • - Numero de série do ECF (acompanhado da letra se houver)
  • CRO: (no caso do CRO informar todos os dígitos)
  • GT: 000 (no caso do GT informar os 3 dígitos)

* No caso de uma inicialização de um terminal novo a impressora deverá ser inicializada normalmente e constar uma redução Z para inicialização do PAF- ECF.

newera e1 solicita o de senha de inicializa o do paf ecf
Newera E1 – Solicitação de Senha de Inicialização do PAF - ECF

Após a preparação do pen-drive é necessário encaminhar um e-mail para o suporte para solicitar a senha de inicialização com os dados informados através de um formulário enviado ao suporte técnico ELGIN através do e-mail: [email protected], a senha é composta das seguintes informações itens:

* Nº de série: (informar o nº de série completo)

*GT (Grande Totalizador) : (informe o valor sem ponto e virgula no caso de uma primeira inicialização os nº de 0 devem ser informados)

*CRO: informe o nº de CRO (Contador de Reinicio de operação)

*Após o envio deste formulário por e-mail para o suporte, este enviará um arquivo onde está contido os dados informados acima para a inicialização do terminal E1 que deverá ser conectado ao pen-drive que será utilizado juntamente com o Storage no terminal.

newera e1 inicializando o terminal3
Newera E1– Inicializando o terminal

[LOGIN] [ ELGIN V 1.04P]

Operador: Senha:

Operação > CONFIGURAÇÃO

Cadastro Relatórios

Rede Teclado

Mensagem venda > REGISTAR ECF

NSer: EL030900000000000123 CRO:16

GT: 000 Senha: 123456

  • Ao receber o e-mail do suporte com o a senha de inicialização com as setas do teclado navegue efetuando os seguintes passos:
  • - Entre na tela de login e senha;
  • Configuração;
  • Registrar ECF;
  • Insira a senha recebida;
  • tecle ENTRA;
newera e1 inicializando o paf ecf
Newera E1– Inicializando o PAF-ECF

> Registrar ECF

Nser: EL030900000000000123 CRO:16

GT: 005 Senha: 123456

O terminal não funciona sem o “STORAGE” e o “PEN-DRIVE” conectados ao terminal.

* É importante ressaltar que no caso da inicialização do ECF será necessário emitir uma redução Z.

newera e1 inicializando a terminal
Newera E1 – Inicializando a terminal

Após inserir a senha a tela terminal irá compilar os dados da senha e inicialização conforme as imagens.

<< ELGIN PAF - ECF >>

Inicializando, aguarde….

<< ELGIN PAF - ECF >>

Lendo dados storage, aguarde….

<< ELGIN PAF - ECF >>

Lendo dados do ECF, aguarde ….

<< ELGIN PAF - ECF >>

Carregando configurações do ECF….

newera e1 inicializando o terminal4
Newera E1 – Inicializando o terminal

<< ELGIN PAF-ECF>>

Aguarde……….

<< ELGIN PAF-ECF>>

Num Ser Habilitado

Após o terminal receber o a senha o nº de série da Impressora será habilitado ao terminal.

newera e1 apresenta o dos menus
Newera E1– Apresentação dos Menus

> OPERAÇÃO

> RELATÓRIOS

> CADASTRO

> ADMIN TEF

> CONFIGURAÇÃO

> REGISTRO MANUAL

Este são os menus da versão PAF – ECF, teremos uma explicação da função de cada um deles.

newera e1 apresenta o dos menus1
Newera E1 – Apresentação dos Menus

> CADASTRO

> RELATÓRIOS

  • Produto
  • - Clientes
  • Operador
  • Departamento
  • Entrada de estoque
  • BD Storage
  • Leitura X
  • Redução Z
  • Venda operador
  • Venda itens
  • Consulta mov
  • Venda deptos
  • Zera operador
  • Zera venda itens
  • Zera venda deptos
  • Reimprime CCd
  • Cadastros
  • Sintegra

> Configuração

  • Meios Pagto
  • - Mensagem venda
  • Opções
  • Operação
  • Rede
  • Venda Rápida
  • Teclado
  • Registrar ECF
  • Mais opções

>ADMIN TEF

<<< POS - SiTef >>

Aguarde comunicando….

newera e1 menu opera o
Newera E1 – Menu (Operação)
  • OPERAÇÃO

<<< Inicializando, aguarde… >>

<<< Lendo dados do storage, aguarde… >>

<<< Lendo dados do ECF, aguarde… >>

COD: 101 Desc: bolacha recheada

1,000 X 1,00 UN = 1

Dinheiro Valor: 2,00

Total: 1,00 Troco: 1,00

Operação: Venda de produtos.

Ao iniciar a venda o terminal sempre irá consultar o “STORAGE” e o relógio do “ECF”;

* Essa leitura de dados poderá ocorrer em torno de 3 a 5 segundos, porem isso somente acontece porque o terminal está gravando os dados no PEN-DRIVE, isso só acontece sempre na hora de inserir o 1º item no cupom.

newera e1 menu cadastro
Newera E1 – Menu (CADASTRO)

> CADASTRO

>Produto Operador

Clientes Departamento

COD: PREÇO: 0,00

DESCRIÇÃO: Lit: IAT: IPPT:

COD: Salva Edição? (S/N)

DESCRIÇÃO: Lit: IAT:IPPT:

  • No cadastro de produtos existem duas novas funções a serem informadas no cadastro de produtos:
  • - IAT (Indicador de Arredondamento /Truncamento de valores )
  • * Está informação é necessária para indicar valor do produto na hora da venda de produtos se é um produto simples ou derivado de petróleo (combustível).
  • IPPT (Indicador de produção Própria ou Terceiros)
  • *Está informação é necessária para indicar se o produto é de produção própria ou de adquirido de terceiros, ou seja, se é produção própria o mesmo não terá indicação de nota fiscal de entrada, sendo de terceiros irá existir a indicação de nota fiscal na qual será informada para a geração do arquivo de informação para o Sintegra.
newera e1 menu cadastro1
Newera E1– Menu (CADASTRO)

> CLIENTES

CODIGO: NOME:

CPF: END:

CODIGO: Salva Edição? (S/N)

CPF: END:

No cadastro o menu cliente serve para os cadastro de cliente que podem ser inseridos no momento da venda.

newera e1 menu cadastro2
Newera E1 – Menu (CADASTRO)

>OPERADOR

CODIGO: SENHA:

NOME: PERFIL:

CODIGO: Salva Edição? (S/N)

NOME: PERFIL:

No cadastro o menu operador serve para os cadastro de operadores que podem ser cadastrados níveis de acesso no terminal.

*Perfil

G = Gerente

O = Operador

S = Supervisor

newera e1 menu cadastro3
Newera E1 – Menu (CADASTRO)

>DEPARTAMENTO

CODIGO: 1

DESCRIÇÃO: DEPTO01

CODIGO: Salva Edição? (S/N)

DESCRIÇÃO: DEPTO 001

No cadastro o menu departamento serve para os cadastro de departamento de produtos que podem ser cadastrados no terminal.

newera e1 menu cadastro4
Newera E1 – Menu (CADASTRO)

>ENTRADA DE ESTOQUE

CODIGO: ESTOQ ATUAL: 0,000

DESCRIÇÃO: ENTRADA: 0,000

CODIGO: 101 Salva Edição? (S/N)

DESCRIÇÃO: Bolacha Recheada ENTRADA: 0,000

No cadastro o menu entrada de estoque serve para os cadastro dos produtos para o estoque que podem ser cadastrados no terminal.

newera e1 menu cadastro5
Newera E1 – Menu (CADASTRO)

>BD STORAGE

> ENVIAR

RECEBER

Este procedimento recebe a BD do Storage apagando a BD atual. Continua (S/N)?

*** Substituir Cadastro de Produtos ***

3 – Continuar 4 – Cancelar Operação

Comando OK Carga Ok

Recebidos: 100% (17) Mem. Livre: 99.79%

* É importante que a revenda informe ao cliente a utilização desta função.

slide48

Newera E1 – Menu (CONFIGURAÇÃO)

>Meios de pagto

1 DINHEIRO Gav:NTipo:SimplesTr:N CV:N Max:1000

Tipo

Simples = Fecha cupom

Cheque = Uso futuro

Tef = Realiza operação Tef

Conven = Fiado / Cad. Clientes

  • Formas Pré – Definidas
  • 1 - Dinheiro
  • 2 - Cheque
  • 3 - Cartão
  • 4 - Diversos
  • 5 - Ticket
  • 6 - Contra Vale

Legenda

Tr = Emite Troco

CV = Emite contra vale

Gav = Abre gaveta

Max = Valor máximo receb

slide49

Newera E1– Menu (CONFIGURAÇÃO)

>MENSAGEM DE VENDA

[MENSAGEM VENDA] Exp: N Neg: N Cen: S

Exp: Colocar a mensagem expandida

Neg: Colocar a mensagem em negrito

Cen: Colocar a mensagem centralizado

slide50

Newera E1 – Menu (CONFIGURAÇÃO)

>OPÇÕES

Total zero: N Log: N Canc (Pos/Cod): P

Dig Fin: N Est: N SimplesNac: N CupMan: S

Total zero: NOs produtos que não foram vendidos não serão impressos no relatório de vendas.Dig. Fin.: NPara informar o nome da forma de pagamento.Log: N

Não gera os dados do cupom fiscal para o Elgin LITE.Canc (Pos/Cod): PIndica o cancelamento de produtos no cupom por posição ou código.SimplesNac: N

Indica se o estabelecimento trabalha com base de EPP ou ME.

CupomMan: S

Habilita a informação do Cupom Mania conforme legislação do Estado do RJ.

slide51

Newera E1 – Menu (CONFIGURAÇÃO)

>OPERAÇÃO

Digito Ctrl :N Dig Bal :4 Etiq Bal :V

Vlr Max :1000 Cup Adic :N Baud Bal :9

Digito Ctrl:NHabilita o uso do dígito de controle do código de barras.Vlr Max:1000Valor máximo de venda.Digito Balança:4Número de dígitos para o código de produto que a balança trabalha.Cupom adicional:NImprime um cupom adicional no ato da venda.EtiqBal:VEtiqueta da balança informa Peso (P) ou Preço (V).

BaudBal: 9

Velocidade de comunicação da Balança com o E1.

newera e1 menu relat rio
Newera E1 – Menu ( Relatório)

> RELATÓRIOS

LEITURA X: Emite leitura X da impressora;

REDUÇÃO Z: Emite leitura da redução Z

VENDA OPERADOR: Relatório de venda de operador;

VENDA ITENS: Relatório de vendas de itens diária;CONSULTA MOV: Imprime ou gera os dados de venda de um período especifico;

VENDA DEPTOS: Relatório de venda por departamento;

ZERA OPERADOR: Zera relatório de vendas do operador;

ZERA VENDA ITENS: Zera relatório de venda itens diária;

ZERA VENDA DEPTOS: Zera relatório de venda de departamentos;

REIMPRIME CCD: Reimprimi o cupom de crédito ou débito;

CADASTROS: Imprime o cadastros de produtos ou clientes;

SINTEGRA: Gera o arquivo Sintegra;

newera e1 menu adm tef
Newera E1 – Menu ( ADM TEF)

>ADMIN TEF

<<< POS - SiTef >>

Aguarde comunicando….

*Caso não haja resposta do POS SITEF em 2 minutos a operação será abortada.

newera e1 apresenta o dos menus2
Newera E1 – Apresentação dos Menus

> REGISTRO MANUAL

Data Emissão: 09/10/201O N.Série: 001

Numero da Ordem: 1 Sub.Série: 001

Data Emissão: 09/10 Lançar nota fiscal?

Numero da Ordem: Sub.Série: 00

COD: 101 Desc: bolacha recheada

1,000 X 1,00 UN = 1

Confirma dados da nota fiscal? Desc: bolacha recheada

1,000 X 1,00 UN = 1

<<< Aguarde, processando… >>

O registro manual serve para registrar a emissão das notas fiscais manuais que porventura o contribuinte esteja impossibilitado de emitir o cupom fiscal.

newera e1 menu configura o
Newera E1 – Menu (CONFIGURAÇÃO)

>REDE

  • IP LOCAL - PORTA TEF- SERVIDORES ( IP SERVIDOR )- OPÇÕES REDE ( MANUAL / CUPOM )
newera e1 menu configura o1
Newera E1 – Menu (CONFIGURAÇÃO)

>REDE – IP Local

[IP LOCAL] [MASCARA]

192.168.0.19 255.255.255.0

*IP Local - IP onde será configurado o terminal.

>REDE – Servidor

[IP SERVIDOR] [MASCARA]

192.168.0.19 255.255.255.0

*Servidor - IP do Servidor do sistema

>REDE – Portas/tef

Portas Ser: 3010 Baud TEF: 3

AdmT: 4 Vias TEF: 2

*Portas TEF - de comunicação do TEF no terminal.

newera e1 menu configura o2
Newera E1 – Menu (CONFIGURAÇÃO)

>REDE – Opções da rede

[OPÇÕES DA REDE]

Tipo de conexão: Manual ou Cupom

Nas opções de rede (MANUAL/CUPOM)

Manual – Somente envia os dados de venda ao retaguarda quando solicitado.

CUPOM – Envia os dados de venda a cada cupom para o sistema de Retaguarda do cliente.

>REDE – Gateway

[IP GATEWAY]

192.168.0.19

*Gateway - IP onde será conforme o do servidor.

*Lembrando de que para as configurações serem gravadas no terminal é necessário desligar e ligar o equipamento.

newera e1 menu paf
Newera E1 –Menu PAF

[LOGIN] [ ELGIN V 1.04P]

Operador: Senha:

LX Lmfs

Lmfc: Espelho mfd

Arq. mfd Estoque

Tab. prod MOV ECF

Meio pagto Vendas Periodo

Ident. paf Tb indice tec prod

Para extrair os arquivos fiscais devemos teclar ”Menu PAF”, na tela inicial podemos escolher os arquivos que serão enviados conforme legislação PAF .

newera e1 menu paf1
Newera E1 –Menu PAF

LX: Emite leitura X da impressora;

LMFS: Leitura da memória fiscal simplificada;

LMFC: Leitura da memória fiscal completa;

Arq. MFD: Gera arquivo do ATO COTEPE 17/04;Espelho MFD: Arquivo espelho da MFD;

Tabprod: Gera o arquivo do cadastro de produtos no formato PAF – ECF;

Estoque: Gera arquivo de estoque;

MOV ECF: Gera o arquivo de movimentação do ECF por período ;

Meio de pagamento: Gera o arquivo dos meios de pagamento por período ;

Vendas do período: Gera arquivo Sintegra;

Ident. PAF: Identificação do PAF

TB indicetecprod: Não suportado ou não utilizado (informação de produto composto);

newera e1 bd storage
Newera E1- BD STORAGE.

Use as setas para navegar no menu.

Operação Configuração

> Cadastro Relatórios

Operador Entrada estoque

Departamento >BD Storage

*OBS: para o Back-up de arquivos deve-se conectar um pen-drive ao STORAGE.

newera e1 bd storage1
Newera E1- BD STORAGE .

* O back – up de produtos pode ser feito tanto pelo terminal quanto pelo Elgin Lite, agora iremos mostrar a forma de back-up pelo terminal.

Operador Entrada estoque

Departamento >BD Storage

* Ao selecionar Função BD Storage temos duas formas de trabalho o envio de produtos ou recebimento de produtos para o terminal.

Enviar

Receber

newera e1 bd storage2
Newera E1- BD STORAGE .

Selecionando o envio teremos no terminal a seguinte função.

Enviar BD para o Storage? (SN)

Selecionando o receber teremos no terminal a seguinte função.

Este procedimento recebe a BD do Storage apagando a BD atual. Continua (S/N)

Selecione a opção desejada:

*** Substituir Cadastro Produtos ***

3 – Continuar 4 – Cancelar Operação

elgin lite
Elgin Lite

O Elgin Lite foi atualizado para atender a legislação do PAF-ECF.

elgin lite importa o de arquivos pelo storage
Elgin Lite - Importação de Arquivos pelo Storage.

Existem 3 formas de importação de arquivos:

NLUFILE: Quando importa o arquivo .MTR do Elgin Lite;

OPTICASH: Lay-out de arquivo da MR 10000S;

BD STORAGE: Banco de dados no modo Binário;

elgin lite importa o de arquivos pelo storage1
Elgin Lite - Importação de Arquivos pelo Storage.

Local Padrão: Sempre busca o banco de dados em x:\ PAF-ELGIN\DATA\STOR0000

Outro: Seleciona o local onde está o arquivo de banco de dados

elgin lite importa o de arquivos pelo storage3
Elgin Lite - Importação de Arquivos pelo Storage.

Aguarde, processando registros atuais.....

slide69

Software de comunicação – Cad. Produtos

No cadastro de produtos existem duas novas funções a serem informadas no cadastro de produtos:

elgin lite cadastro de produto
Elgin Lite – Cadastro de Produto

- IAT (Indicador de Arredondamento /Truncamento de valores )

* Está informação é necessária para indicar valor do produto na hora da venda de produtos se é um produto simples ou derivado de petróleo (combustível).

elgin lite cadastro de produto1
Elgin Lite – Cadastro de Produto
  • IPPT (Indicador de produção Própria ou Terceiros)
  • *Está informação é necessária para indicar se o produto é de produção própria ou de adquirido de terceiros, ou seja, se é produção própria o mesmo não terá indicação de nota fiscal de entrada, sendo de terceiros irá existir a indicação de nota fiscal na qual será informada para a geração do arquivo de informação para o Sintegra.
slide73

Elgin LITE– Comunicação via terminal.

Para comunicação com o terminal devemos configurar o Elgin Lite com um nº de IP, nº do terminal e nº do ECF

slide78

Newera E1 – Software de comunicação – Enviar produtos

  • Para colocar o equipamento em modo comunicação
  • - Na tela de login, pressionar L

[LOGIN] [ ELGIN S/A V1.04P]

Operador: Senha:

slide79

Newera E1– Teclas de Atalho

[LOGIN] [ELGIN S/A 1.04P]

Operador: Senha:

Tecla: I = Mostra a versão do AplicativoT= Mostra o relógioU= Impressão de relatórios (Leitura X, MF data, MF CRZ, MFD)

M.Livre: 99,95% Bateria: OK

Max.Itens:8200 Itens. Cadast:4

Tecla:

S = Mostra capacidade do sistema do terminal

slide80

Newera E1 – Erros comuns/ ECF

Gabinete aberto:- Microchave foi acionada, colocar o ECF em MIT. Led de falha piscando:- Verificar se a tampa da impressora está fechada corretamente; - Verificar se há papel na impressora. Aparece uma faixa escura no display do Terminal:- Enviar o software de venda via hyperterminal (Atualização).

ERRO 11017 protindice registrador quando tento efetuar a venda?

- Verificar se existe redução Z pendente.

slide81

Newera E1 – Erros comuns/ PAF - ECF

É possível utilizar o Elgin Lite no WIN7?- Sim, pode ser utilizado.

O que fazer quando o equipamento apresenta o erro -7? - Verificar se o arquivo de licença está corrompido.

Modelo ou versão storage incompatível

- Verificar se o modelo de Storage está correto no terminal ou no caso for modelo Storage antigo efetuar a formatação do PENDRIVE na versão ELGIN LITE 2.0.3.7

slide87

Newera E1 – Apresentação de colaboradores do suporte

Karen Viana Team Leader

Gutemberg PraiaProgramador Jr.

Claudio SampaioProgramador Senior

Marcia Lima

Programador Jr.

Daniel RudhjáProgramador Jr.

Francisca CanidéProgramador Jr.

Eliane DeboraProgramador Jr.

Rafaela PatricioProgramador Jr.

ad
