Presentation Transcript


Motorola gpon v re ln m nasazen

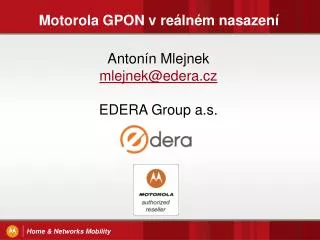

Motorola GPON v reálném nasazení

Antonín [email protected]

EDERA Group a.s.


Edera group a s

EDERA Group a.s.

  • V oblasti telekomunikací působí od roku 1995

  • Významným poskytovatel telekomunikačních služeb v Pardubicích a okolí

  • Více jak 10000 zákazníku, bezdrátová síť MOTOROLA Canopy, optická síť MOTOROLA

  • Největší poskytovatel komplexního řešení produktů MOTOROLA GPON a CANOPY v ČR

Dodáváme Vám jen to, co sami na své síti úspěšně používáme


Motorola gpon v re ln m nasazen

Optická síť

  • 3Q 2007 zahajuje výstavbu metropolitní optické sítě přes 70km optických tras na trolejovém vedení a zemních trasách

  • 4Q 2009 první implementace Motorola GPON v ČR

  • 2Q 2011 2000 FTTH zásuvek, 1000 aktivních zákazníků na technologii MOTOROLA GPON, přes 600 IPTV zákazníků

Motorola Confidential Restricted.


Motorola gpon v re ln m nasazen

Metropolitní optická síť B4


V stavba optick s t

Výstavba optické sítě

  • Kvalitní a podrobné projekty UR, US, DPS

  • Vhodná technologická řešení - pevnostní zkoušky kabel Ericsson, spirály PLP, vlastní konstrukce

  • kvalitní dodavatelé – SITEL a další


P edpoklady sp n ho e en ftth s t

Předpoklady úspěšného řešení FTTH sítě

  • Ekonomika projektu

  • Služby zákazníkům

  • Fyzické řešení výstavby FTTH sítě

  • Kvalitní technologie sítě

MOTOROLA GPON


Motorola gpon

MOTOROLA GPON

budovy

budova

domácnost

IPTV

STBX

Cat5/Cable

1:32

ONT SF21000

1 x 1Gbps ETH

ONT WG2400G

koncový terminál

1:32

Optický splitr

1:64

PC 1,2

Router , 4 x 100 ETH, WIFI a,b,g

ONT 1120GE

4 x 1Gbps ETH

VOIP tel.

1:16

Optický kabel 1 vlákno (sm)

splitr

1:4

Budova / podlaží

1:16

ONT MD2600 24 x 100ETH

Fyzický split 1:96, logický 1:64 (128) max. útlum 29 dB

Agregační L3 switch

Router, firewall

10GE

10GE

Internet

2 x 10GE

56 x GPON portů

2,5Gbps / 1,25Gbps

AXSVisionEMS SUN

( sw. pro správu GPONu )

100Mbsps

OLT AXS1800

(agregace GPON portů)


Motorola gpon v re ln m nasazen

MOTOROLA GPON OLT AXS1800

  • 14 slotu po 4 (8) GPON portech = 3584(7168) ONT při split 1:64 (při splitu 1:128 x2)

  • 2 sloty switch board a Supervisor (redundance)

  • Nově C+ lasery

    1 GPON port

  • Propustnost -2,5/1,25 Gbps

  • Datová Efektivita -90%

  • Dosah -až 20 Km ( 40Km)

  • Split- 1:64 (128)

Motorola Confidential Restricted.


Portfolio koncov ch za zen ont

Portfolio koncových zařízení ONT

výběr nejpoužívanějších v reálném nasazení

Základní model: SF21000 1 x 1Gbps ETH

Kanceláře a domácnosti: 1120GE 4 x 1Gbps ETH

Komplexní řešení : WG2400G Router , 4 x 100 ETH, WIFI

Integrace LAN sítí: MD2600 24 x 100ETH


Gpon a iptv

GPON a IPTV

  • Reálná síť 600 zákazníků: 70TV kanálů z toho 10 kanálů v HD

    = zátěž multicástu 250-300Mbps každý další HD kanál +10Mbps

  • Blízká budoucnost, nárust HD: zátěž až 600Mbps a více

  • Video archív (SD) 200Mbps, HD??

  • Blízká budoucnost = 1Gbps přenosového pásma

    MOTOROLA GPON (2,5/1Gbps) vysoká rezerva přenosové kapacity

    GEPON (1/1Gbps) mrtvá technologie – nedostatečná propustnost

Motorola Confidential Restricted.


Motorola gpon v re ln m nasazen

Výhody Motorola GPON

Úspora financí, CapexOpex

  • Až40% úspory na ceně zařízení

  • Až 60% úspory na ceně kabeláží

  • Redukuje prostor nutný pro rozvody kabeláži a umístění hardware

  • Rozvody optickým vláknem

  • Možnost nasazení řady dalších služeb (IPTV, VOD, WIFI )

  • GPON řízen softwarem, jednoduše rozšiřitelný

  • Další generace 10/2,5 Gbps XGPON

Budoucnost,morální životnost

Green „IT”

  • 10% - 30% úspory spotřeby energií

  • Nevyžaduje aktivní prvky v distribuční vrstvě


Bezpe nost a spr va

Bezpečnost a správa

  • Integrované šifrování: AES 128bit

  • Optická síť :

    - neprodukuje elektromagnetický šum

    - nemožnost odposlechu, EMTEST

  • Vysoká spolehlivost

  • AXSVisionEMS správa, řízení, monitoring prvků MOTOROLA GPON


Motorola gpon v re ln m nasazen

Budoucnost - Motorola XG-PON

  • Nová generace XG-PON rev. 1 a 2 - ITU-T G.987

  • Přenos 10/2,5 Gbps rev.1 , 10/10Gbps rev2, 20/10Gps future

  • Stejná fyzická vrstva (optická vlákna) koexistence s GPON

  • 2 v 1; 2 sítě v jedné přidáním dalších vlnových délek na stejná optická vlákna

  • Zachování koncových zařízení (ONT GPON) kde není třeba vyšší rychlost

  • Uvolnění pro trh 2012


Pod kov n

Poděkování

Děkuji za pozornost Antonín Mlejnek EDERA Group a.s.

www.motogpon.cz

Dodáváme Vám jen to, co sami na své síti úspěšně používáme
