Tftp nfs samba

tftp, nfs, samba 실습

임베디드 시스템 I


Tftp nfs samba

타켓보드 모니터링 프로그램 설치

  • 터미널

    • 타겟보드 모니터링 및 제어 프로그램

  • Linux : minicom, gtkcomm

    • Windows : Teraterm, putty

  • Minicom설치

    • Linux : apt-get install minicom명령어를 이용한 다운로드

    • Windows : Teraterm, Putty를 검색하여 다운

  • 편집기 다운 : apt-get install vim, apt-get install gedit


Host pc windows recommanded

Host PC가 Windows(Recommanded)

Putty

Connection Type : Serial

Speed : 115200

Serial line : 해당 COM Port

TeraTerm

Serial Radio Buttun클릭

Port에서 해당 COM Port 선택

OK


Host pc linux

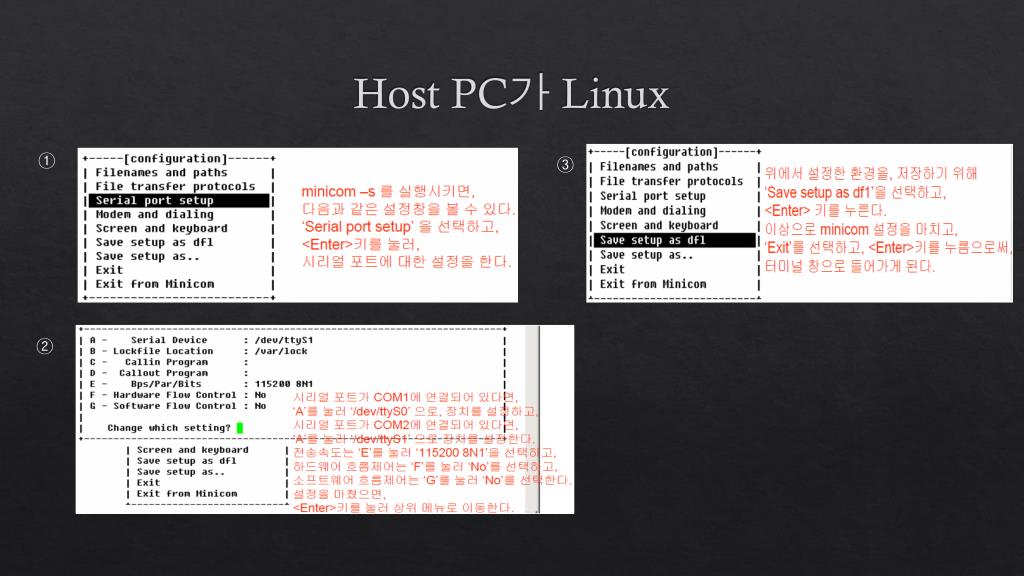

Host PC가 Linux


Virtual box

Virtual Box 네트워크 설정


T ftp

tftp설치

  • Root로 로그인 한 후 터미널 실행

  • apt-get install tftptftpdxinetd명령 실행

tftp관련 데몬 다운로드


T ftp1

tftp설정

  • vi /etc/xinetd.d/tftp실행

  • /etc/xinetd.d/tftp에 아래의 내용 입력

tftp설정 파일 수정


T ftp2

tftp설정

  • tftp데이터 저장 파일 생성 및 권한 설정 & xinetd재시작

  • Tftp서버 데몬 확인

/tftpboot디렉토리 생성

/tftpboot디렉토리 권한 설정

xinetd데몬 재시작


Tftp nfs samba

tftp이용한 파일전송 테스트

  • Target보드를 부팅

  • 매뉴얼 부팅 시 Enter를입력하여

    u-boot로 진입

값이 0이 되기 이전에 Enter를 눌러 u-boot 모드로 진입


Tftp nfs samba

tftp이용한 파일전송 테스트

  • u-boot에서 print명령어를 이용하여 Target보드의 설정 상태 확인 가능

Target 보드 IP Address

게이트웨이IP(맨 뒷자리: 1)

Server PC IP


Tftp nfs samba

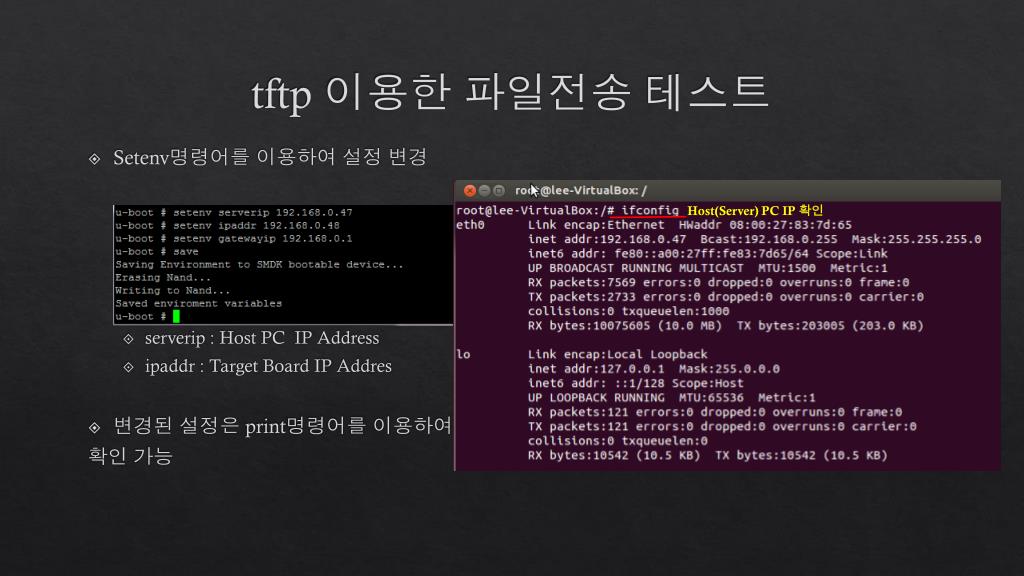

tftp이용한 파일전송 테스트

  • Setenv명령어를 이용하여 설정 변경

    • serverip : Host PC IP Address

    • ipaddr : Target Board IP Addres

  • 변경된 설정은 print명령어를 이용하여

    확인 가능

Host(Server) PC IP 확인


Tftp nfs samba

tftp이용한 파일전송 테스트

  • Print명령을 통한 설정 결과 확인

  • ping test : server IP연결이 잘되었는지 확인


Tftp nfs samba

tftp이용한 파일전송 테스트

  • tftp를 통한 Host PC에서 Target Board로의 파일 전송

    • Host PC의 tftp저장 폴더에 파일 생성

    • Target board의 u-boot에서 아래의 명령 실행

Targer보드의 c0008000 Ram Addresss로 test 파일 다운로드


Tftp nfs samba

NFS 설정

  • NFS(Network File System)

    • Network를 통해 파일 공유 가능

  • NFS설정

    • 터미널에 apt-get install nfs-kernel-server 명령 실행을 통한 다운로드

    • 터미널에 vi /etc/exports 실행 후 아래의 내용 입력

    • /etc/init.d/nfs-kernel-server restart 명령 실행


Tftp nfs samba

NFS 동작 확인

  • Target Board 부팅 후 root 로그인 후 IP 설정

  • Host PC쪽 NFS 저장 폴더 접속

  • NFS가 잘 되지 않을 시 : tftp활용

    • tftp –t [다운로드 받을 filename] [서버IP] –g -------- ex) tftp –r test 192.168.0.47 -g

Target 보드 IP 설정

Server(Host)PC 와의 연결 확인

192.168.0.47 : Host IP

/nfsroot : Host nfs디렉토리

/tmp: target보드 공유 디렉토리

Host PC의 /nfsroot디렉토리의 파일리스트 출력


Samba

SAMBA 설정

  • SAMBA

    • Windows에서 Linux 파일에 접근하기 위함

  • SAMBA 설정

    • apt-get install samba smbfs명령 실행

    • 아래의 명령 실행으로 로그인 User 비밀번호 설정

      • smbpasswd –a [User id]

    • vi /etc/samba/smb.conf실행 후 추가

Samba user ID 등록

user password 입력


Samba1

SAMBA 설정

  • SAMBA 설정 적용

  • Windows에서 Ubuntu 파일 접근

smbd데몬 재시작


Samba2

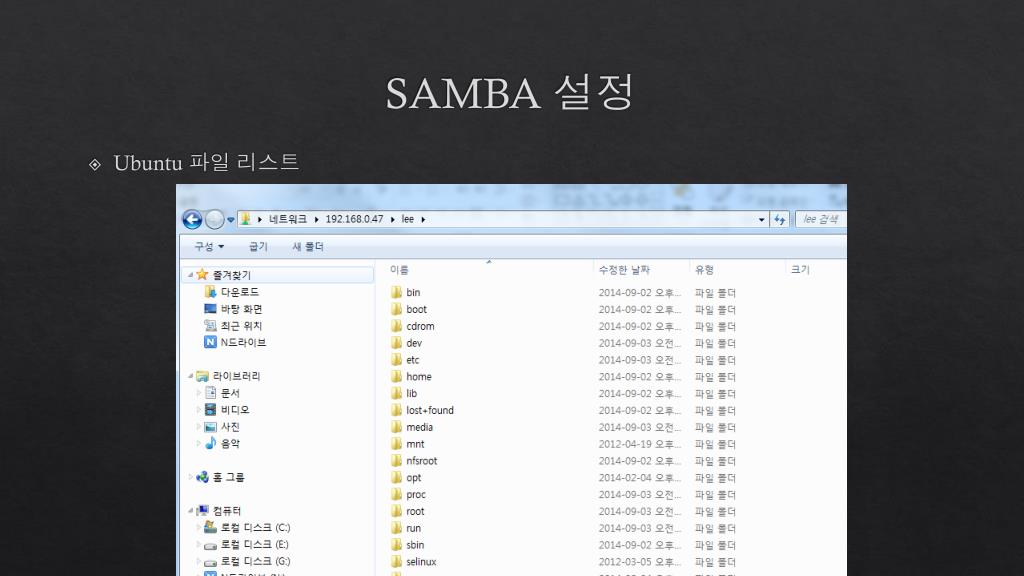

SAMBA 설정

  • Ubuntu 파일 리스트


  • Login
