  1. NetApp: NON solo storageMetro Cluster e Cluster Mode Roberto Patano

  2. Le cause principalidi Downtime Internal Data Center Failures External Data Center Failures Source: Forester / Disaster Recovery Journal Global Disaster Recovery Preparedness Online Survey, Oct, 2007 NetApp Confidential - Internal Use Only

  3. High Availability proteggecontroi failure dello Storage • Normalmente le soluzionedi storage raddoppiano le componenti per aumentare la resilienza • Controller ridondati • Power supply ridondati • Cooling ridondati • RAID protection • Connettività Multi-path Connectivity A Connectivity B RAID Control A Control B Cooling A Cooling B Power A Power B High Availability Storage Array NetApp Confidential - Internal Use Only

  4. Ma questoimplica … Costi per software addizionale Raddoppiodellerisorse storage Aumentodellacomplessitànellagestione Dipendenzadaltipodiapplicazione e dall’hardware Il mirroring a livello array proteggedaidisastri Primary Data Center Regional Disaster Recovery Site NetApp Confidential - Internal Use Only

  5. Alcunedefinizioninelmondo NetApp • High Availability (HA): è relativaall’eliminazionediimpattisul business a causadi hardware failure • RAID-DP • Active-Active controller • Continuous Availability estendel’HAfornendounaprotezionedaeventiesterniedelimina planned o unplanned downtime e perditadiinformazioni • MetroCluster • Disaster Recoveryoffreprotezioneda failure chehannoeffettosull’intero datacenter • SnapMirror NetApp Confidential - Internal Use Only

  6. MetroCluster Il MetroCluster: un’unica soluzione di replica sincrona che combina Alta Affidabilità e Disaster Recovery in campus o area metropolitana Configurazioni Major Data Center Nearby Office • Stretch MetroCluster fornisce protezione per I DR in Campus • Supporto fino a 500m • Fabric MetroCluster fornisce protezione per Metropolitan DR • Supporto fino a 100km con FC switches LAN/SAN FAS Or V-Series Disks NetApp Confidential -- Do Not Distribute

  7. La differenzadellasoluzione MetroCluster • NetApp® MetroCluster™ Forniscedisponibilità continua all’interno di un singolo data center e in data centers a piani o edificiadiacenti e anche a livellogeografico • Supporto per NetApp FAS3000, FAS3100, FAS3200, FAS6000, and FAS6200 series Across City or Metro Area Across Floors, Building, or Campus Within Data Center MetroCluster – Stretch up to 500 m MetroCluster MetroCluster – Stretch up to 100 km NetApp Confidential - Limited Use

  8. Componenti del MetroCluster LicenzaCluster Offrecapacitàdi automatic failover fra due siti in casodi hardware failure. SyncMirror®Offrecopie up-to-date didati verso ilsitoremoto Cluster RemoteOffre un meccanismo per dichiarareildisastro e far partire la proceduradi ‘site failover’ con un solo comando. Questa è la licenzadi MetroCluster FC InterconnectOffreconnettivitàfra I due sitichesonopiùdistantidi 500 metri (fino a 100km) NetApp Confidential - Limited Use

  9. MetroCluster Overview: SyncMirror Mirror Sincrono di volumi WAFL (aggregati) La rottura di più dischi non ha effetto sulla disponibilità del dato Due copie perfettamente identiche dei volumi Volume1 Volume1 A A A1 Plex 1 Plex 0 Plex 0 Scrittura su un volume non mirrorato Scrittura di un volume mirrorato NetApp Confidential -- Do Not Distribute

  10. MetroCluster – Short Distance <500 meters Site B Site A Building A SAN/NAS Vol X Vol X Vol Y Vol Y’ Vol X’ Benefits • Protezione da disastro • Ridondanza completa • Up-to-date mirror • Site Failover Cluster interconnect A-loop B-loop NetApp Confidential -- Do Not Distribute

  11. MetroCluster – Long Distance (1) (>500mt <10km) Site B Site A SAN/NAS dark fibre Benefits • Protezione da disastro • Ridondanza completa • Up-to-date mirror • Site Failover Vol X Vol Y’ Vol Y Vol X’ Cluster interconnect NetApp Confidential -- Do Not Distribute

  12. MetroCluster – Long Distance (2) (>500mt <30/150km) DWDM DWDM Site B Site A SAN/NAS dark fibre Vol X Vol Y’ Vol Y Vol X’ Benefits • Protezione da disastro • Ridondanza completa • Up-to-date mirror • Site Failover Cluster interconnect NetApp Confidential -- Do Not Distribute

  13. MetroCluster – Host Failure Data Center #1 Data Center #2 Hosts Hosts Recovery - Automatic Host #2 will be accessing it’s data across the data centers NetApp Confidential -- Do Not Distribute

  14. MetroCluster – Controller Failure Data Center #1 Data Center #2 Hosts Hosts Recovery - Automatic Controller #2 can access the disks in both data centers NetApp Confidential -- Do Not Distribute

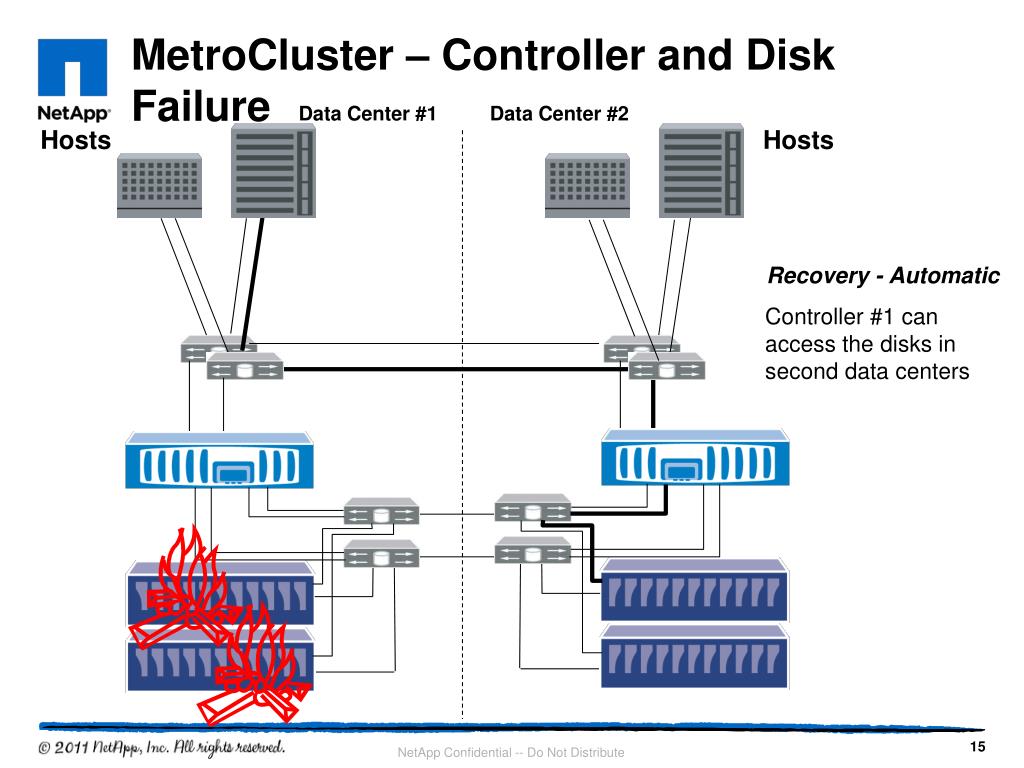

  15. MetroCluster – Controller and Disk Failure Data Center #1 Data Center #2 Hosts Hosts Recovery - Automatic Controller #1 can access the disks in second data centers NetApp Confidential -- Do Not Distribute

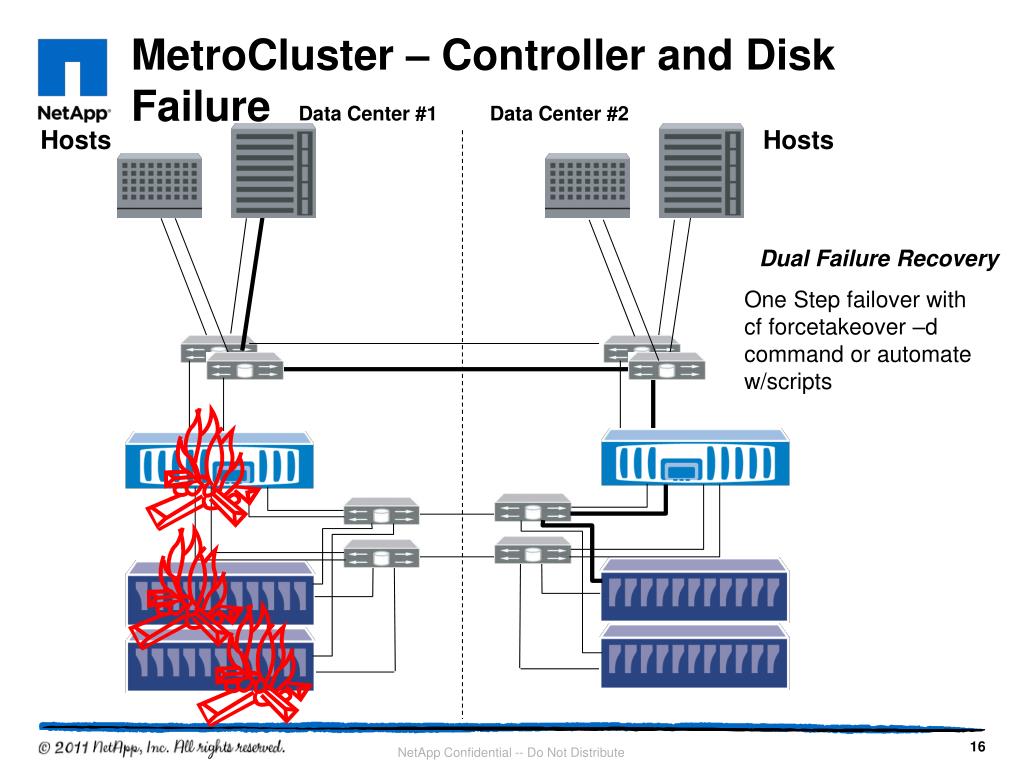

  16. MetroCluster – Controller and Disk Failure Data Center #1 Data Center #2 Hosts Hosts Dual Failure Recovery One Step failover with cf forcetakeover –d command or automate w/scripts NetApp Confidential -- Do Not Distribute

  17. MetroCluster : Protezioneautomatica Primary Data Center Alternate Data Center Exchange Exchange Others New Volume New Volume Create volume Set up replication Create destinationvolume Oracle® Oracle MetroCluster™ Home Dirs Home Dirs SharePoint SharePoint® SharePoint SharePoint Aggregate Mirroring Home Dirs Home Dirs Oracle Oracle Exchange Exchange New Volume New Volume Create volume Automatic mirroring NetApp Confidential - Limited Use

  18. MetroCluster: Quick Recovery Time Primary Data Center Alternate Data Center 1. Break Mirror 2. Bring Online ONLINE ONLINE 3. Break Mirror 4. Bring Online Others ONLINE 5. Break Mirror 6. Bring Online New Volume New Volume ONLINE 7. Break Mirror 8. Bring Online ONLINE 9. Break Mirror 10. Bring Online ONLINE ONLINE Oracle ® Oracle MetroCluster™ Home Dirs Home Dirs ONLINE SharePoint SharePoint® Exchange Exchange ONLINE SharePoint SharePoint Home Dirs Home Dirs Oracle Oracle Exchange Exchange ONLINE CF Forcetakeover -d New Volume New Volume NetApp Confidential - Limited Use

  19. NetApp Data ONTAP 8.1 Architetturaunificatascalabile Materiale NetApp riservato - Uso limitato

  20. IT: una nuova era per la scalabilità File system ottimizzato Coerente con le applicazioni Integrazioneapplicazioni Architettura unificata SATA + RAID-DP® Thin provisioning Deduplica Massimizzazionedeivantaggidell'infrastrutturacondivisa Business a nuovilivellidiscalabilità Materiale NetApp riservato - Uso limitato

  21. Scalabilità significa rivedere lo storage Materiale NetApp riservato - Uso limitato

  22. Evoluzione dello storage enterprise Oggi Storage virtualizzatocondiviso Scale-Out NAS Materiale NetApp riservato - Uso limitato

  23. Evoluzionedello storage enterprise Oggi Ontap 8.1 Architettura storage unificatasumisura Storage virtualizzatocondiviso Scale-Out NAS Materiale NetApp riservato - Uso limitato

  24. ONTAP sta cambiando le regole del gioco Estensione del valore dell'architettura unificata • Scalabilità eccezionale • Disponibilità costante • Performance migliori • Flessibilità senza pari Solo NetApp è in gradodioffrire un’architetturastorage unificatasumisura Materiale NetApp riservato - Uso limitato

  25. NetApp Data ONTAP 7G e Data ONTAP 8.1 7-Mode Attenzioneall'ottimizzazione deisingolisistemi • Efficienzadello storage • Ottimizzazionedelle performance • Alta disponibilità • Multiprotocollo Scalabilità verticale Vista delleapplicazioni: • Piùsistemi • Piùcontenitori Materiale NetApp riservato - Uso limitato

  26. NetApp Data ONTAP 8.0 Cluster-ModeNuovi livelli di scalabilità Scalabilità verticale Scalabilità orizzontale Scalabilità eccezionale • 24 nodi NAS • Singolo namespace • Capacità • Performance Vista delleapplicazioni: • 1 sistema storage • Piùcontenitori Vista delleapplicazioni: • Piùsistemi • Piùcontenitori File Materiale NetApp riservato - Uso limitato

  27. NetApp Data ONTAP 8.1 Cluster-ModeOperazioni aziendali senza interruzioni Scalabilità verticale Scalabilità orizzontale Accesso a SAN e NAS • Efficienza dello storage • Protezione dei dati integrata • Mobilità dei volumi • AV integrato • Multi-tenancy sicura Vista delleapplicazioni: • 1 sistema storage • Piùcontenitori • Accessomultiprotocollo Vista delleapplicazioni: • Piùsistemi • Piùcontenitori Materiale NetApp riservato - Uso limitato

  28. Vantaggi Efficienzaoperativa Flessibilitàon-demand Always on Gestionedellapropriaazienda 24/7/365 Crescita del business, non dellespese IT Anticipazionedeicambiamenti del mercato Eliminazionedell'indisponibilitàdeidati grazie alleoperazioni continue Possibilitàdiscalareampiamentel'infrastrutturaavvalendosi del personale IT esistente Adattamentodinamicoaicambiamentideirequisitidi business Solo NetAppoffreun'archittetura storage unificata in gradodiscalare Materiale NetApp riservato - Uso limitato

  29. Data ONTAP 8.1 Cluster-Mode Multiprotocol Heterogeneous Platforms Integrated Storage/Tiering • NAS • NFSv3, v4, v4.1 • pNFS • SMB 2.0, 2.1 • SAN • FC • FCoE • iSCSI • Entry • Mid-range • High-end • SATA • SAS • FC • SSD • Third-party array Massively Scalable Always-On Data Multi-Tenancy • Fino a 24 nodi per cluster • Fino a 51PB per cluster • Centinaiadi pool separatiimmanierasicura • Transparent data locality • Nondisruptive operations • Continuous technology lifecycle NetApp Confidential – Limited Use

  30. Data ONTAP 8.1 Cluster-Mode System • NAS e SAN • Ethernet eFC infrastructure • FAS/V62x0, FAS60x0, • FAS/V32x0, FAS31x0 • FAS3070, FAS3040, FAS2240, FAS2040* • SATA, SAS, FC, e SSD • Third-party array con V-Series • Flash Cache Multiprotocol Access (NFS/CIFS/FC/iSCSI/FCoE) Virtualized Storage and Network FC or SATA SAS FC SAS SATA SSD Third-Party Arrays Con V-Series NetApp® Storage Data ONTAP® 8.1 Cluster-Mode System NetApp Confidential – Limited Use

  31. Flessibilità On Demand • Espandereil cluster al cresceredellenecessitàdi business • Mantenere un isolamentosicurofratuttii tenants • Ribilancia le performance o la capacità per i workloads critici A B3 B2 B1 B0 A1 A2 A3 C Data Network C1 C2 C3 A1 A C3 C1 C2 A3 C A2 B0 B2 B1 B3 Transparente per tuttii clients e le applicazioni *: Max cluster size for SAN is 4 nodes in 8.1 NetApp Confidential – Limited Use

  32. Data ONTAP 8.1 Cluster-Mode Piattaformesupportate NetApp Confidential – Limited Use

  33. Data ONTAP 8.1 Cluster-ModeHardware Support FC Smaller maximum cluster capacities apply to other controller models Cluster-Mode for SAN is supported only with: FAS/V 62x0, 6080, 6040, and 31x0 controllers NetApp Confidential – Limited Use

  34. Differenzefra 7-Mode e Cluster Mode • Cluster-Mode Only • Clustered scaleout (24-NAS: 4-SAN) • Namespace • Nondisruptive operations • Management as single system • Scalable and integrated multi-tenancy • NFS v4, v4.1 (pNFS); SMB 2.0, 2.1 • Onboard antivirus • Both 7-Mode and Cluster-Mode • Unified architecture • Storage efficiency features • Snapshot™ copies and asynchronous volume SnapMirror® • Intelligent caching with Flash Cache • 7-Mode Only • SnapLock® • SnapVault® and OSSV • Qtree and synchronous SnapMirror • MetroCluster™ • vFiler® • FlexShare® • IPv6, HTTP, FTP, SFTP, TFTP 8.1 Cluster-Mode 8.1 7-Mode NetApp Confidential – Limited Use

  35. La nostra visione NetApp Confidential – Limited Use

  36. Prossimoappuntamento • Giovedi19 Gennaio • Agenda • Quale argomento vorreste fosse trattato? Mandate le vostre proposte via chat! NetApp Confidential - Internal Use Only
