Distance measure

第四章 距离测量(distance measure)

  • §4.1 概述

  • §4.2 钢尺量距

  • §4.3视距测量

  • §4.4 电磁波测距简介


Distance measure1

第四章 距离测量(distance measure)

§4.1 概述

1、定义:平距

2、方法:一般在精度上分

钢尺量距(steel tape measuring)

视距法测距(stadia measurement)。

电磁波测距EDM(electro-magnetic distance measuring)


Distance measure

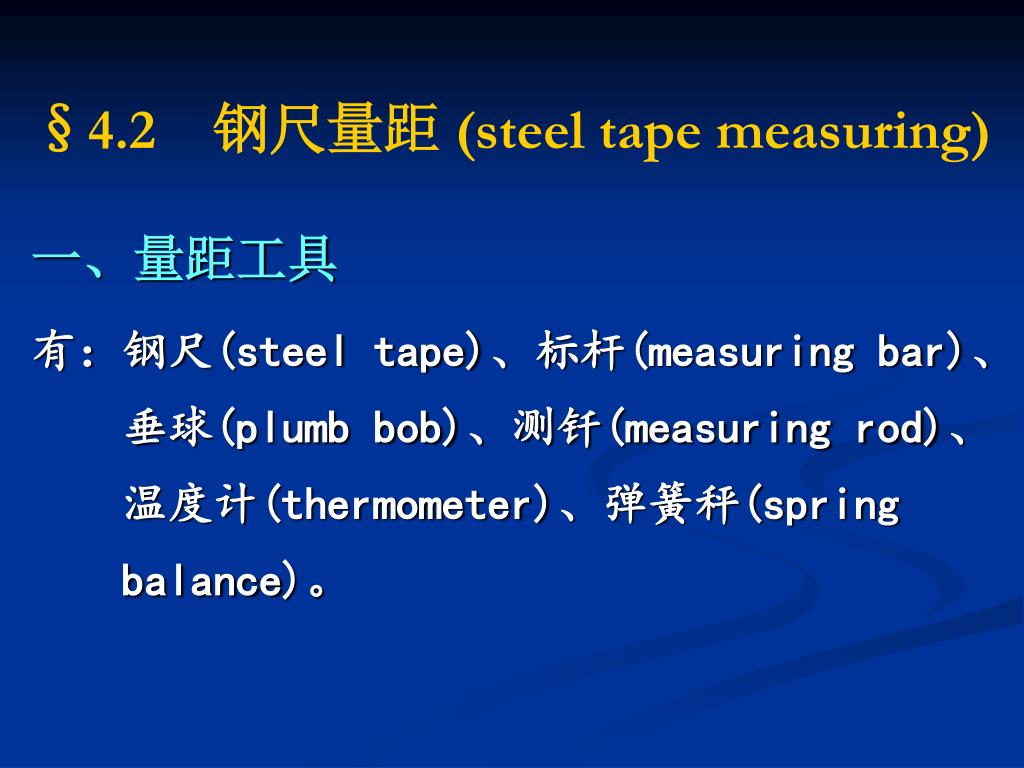

§4.2 钢尺量距(steel tape measuring)

一、量距工具

有:钢尺(steel tape)、标杆(measuring bar)、垂球(plumb bob)、测钎(measuring rod)、温度计(thermometer)、弹簧秤(spring balance)。


Distance measure

二、直线定线

1.定义

2.按精度分:目估法和经纬仪法。

(一)目估定线

(二)经纬仪定线


Distance measure

B

q

测钎

L为整尺段长

q为余长

A

三.钢尺量距的一般方法

(一)平坦地面的距离丈量

(1)A、B两点立标杆。

(2)定线

(3)喊“预备”、“好”前后尺手同时读数,相减。


Distance measure

(4).内业成果整理

1)丈量精度用“相对误差”来衡量:

2)要求:

一般量距:K≤1/3000(平坦),≤1/1000(山区)。


Distance measure

斜量法

D

l

(二)倾斜地面的距离丈量1.平量法 2.斜量法。

  • D=Lcosδ


4 3 stadia measurement

§4.3视距测量(stadia measurement)

一原理及公式

(一)、视线水平时

K—取100,S —上、下丝读数之差i—仪器高,v—中丝读数。


Distance measure

(二)视线倾斜时的距离与高差公式


Distance measure

视线倾斜时

s’为水准尺与线

垂直时的尺间隔

  • l= L cos a = k S’ cosa

  • S’ = Scos a

  • l = k Scos2a

  • hAB = l tan a + i – v

  • =(1/2)kSsin2a+i-v


4 4 edm

§4.4 电磁波测距(EDM)简介

一、分类

1.按测程分:短程、中程、远程。

2.按传播时间t的测定方法分:脉冲法测距、相位法测距。

3.按测距仪所使用的光源分:普通光源、红外光源、激光光源。

4.按测距精度分:Ⅰ级、Ⅱ级、Ⅲ级。


4 4 edm1

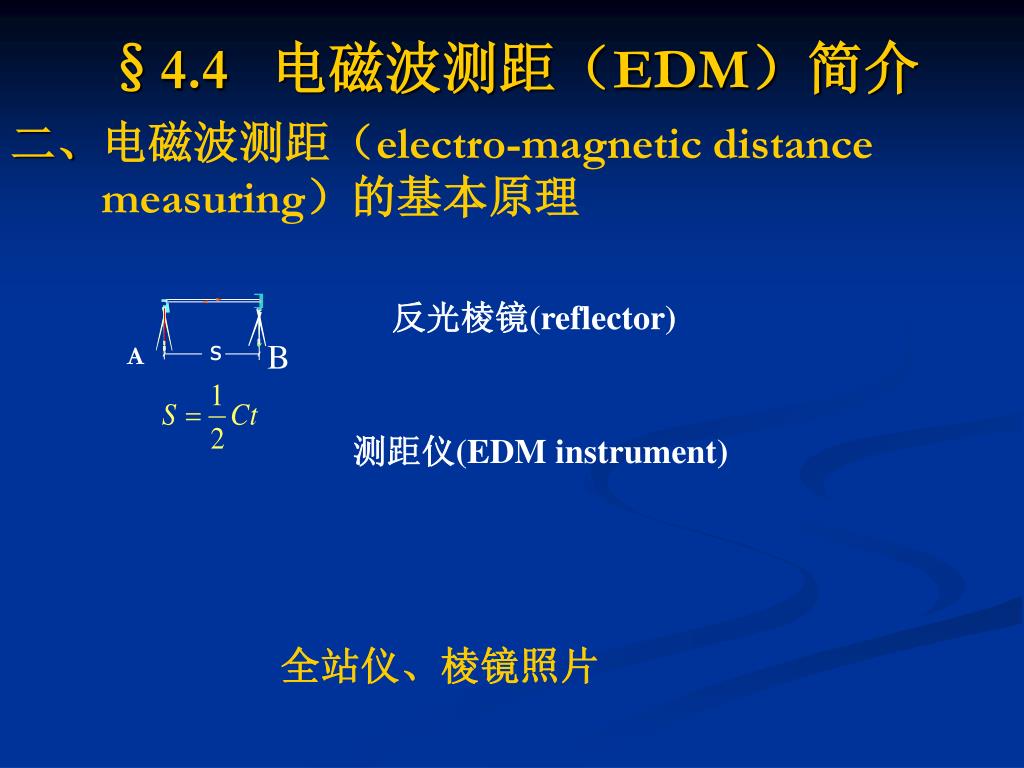

§4.4 电磁波测距(EDM)简介

二、电磁波测距(electro-magnetic distance measuring)的基本原理

反光棱镜(reflector)

s

B

A

测距仪(EDM instrument)

全站仪、棱镜照片


Distance measure

注:测距误差及标称精度

测距仪测距误差可表示为:

式中,A——固定误差;B——比例误差系数。

如:某测距仪出厂时的标称精度:±(5+5×10-6D)mm,简称“5+5”


Distance measure

2、倾斜改正

有: ,由测距仪自动改正。

三、使用——一般安装在经纬仪上使用。

1、常数预置

(1)设置棱镜常数(PRISM)。

一般:原配棱镜为零,国产棱镜多为-30mm。

(2)置乘常数。

输入气温、气压或用有关公式计算出值后,再输入。
