ФГУП ОКБ «ГИДРОПРЕСС»

Россия

Вытеснение раствора борной кислоты из емкостей СБВБ

Д.В. Ульяновский, Л.А. Салий, Е.А. Лисенков

slide3

Модель ёмкости СБВБ

1

4

2

3

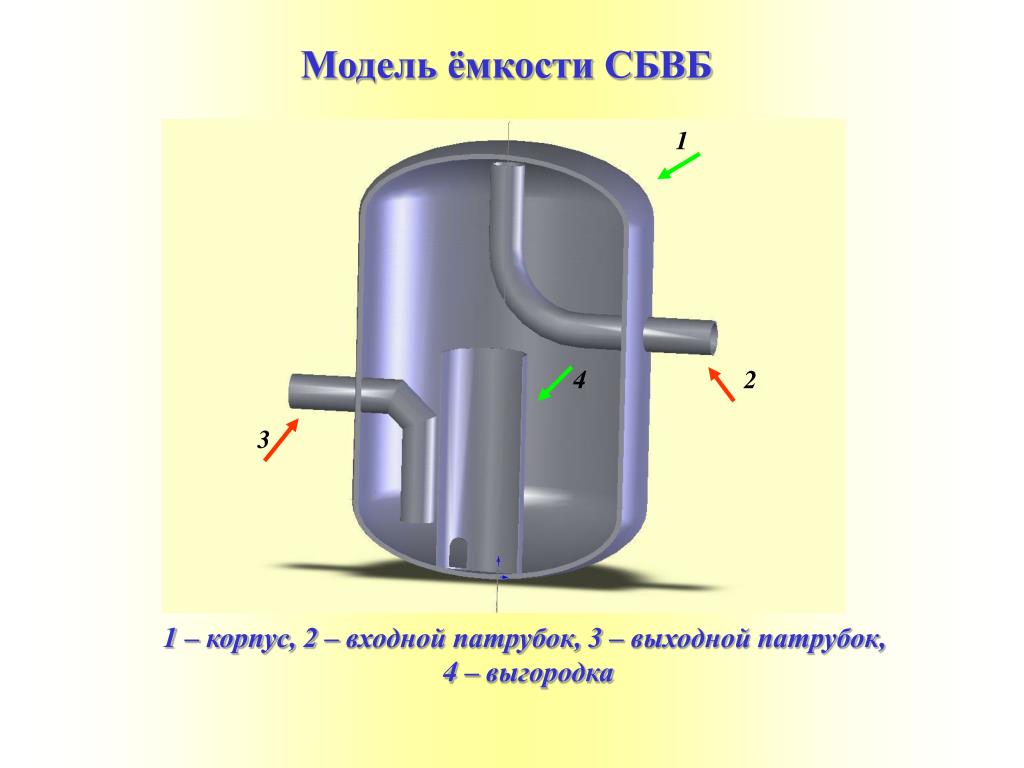

1 – корпус, 2 – входной патрубок, 3 – выходной патрубок,

4 – выгородка

slide4

Принципиальная гидравлическая схема стенда

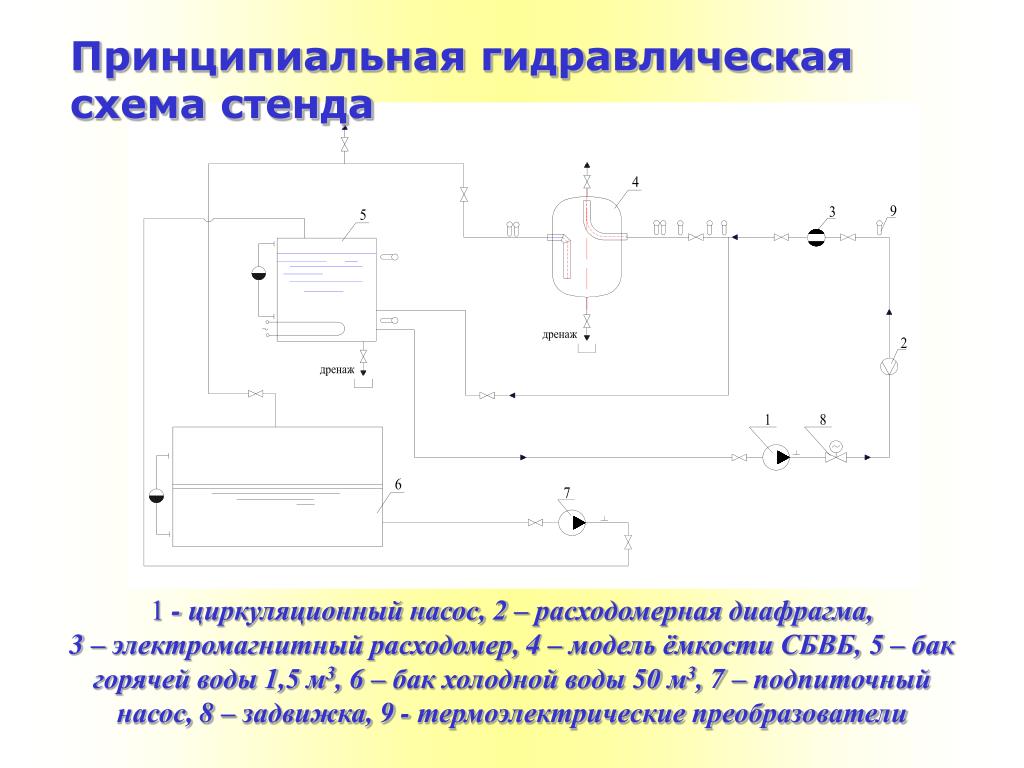

1 - циркуляционный насос, 2 – расходомерная диафрагма, 3 – электромагнитный расходомер,4 – модель ёмкости СБВБ, 5 – бак горячей воды 1,5 м3, 6 – бак холодной воды 50 м3, 7 – подпиточный насос,8 – задвижка, 9 - термоэлектрические преобразователи

slide5

Относительная температура воды на выходе модели ёмкости выражалась как

где Тг – температура горячей воды в баке, оС;

Тi - текущее значение температуры на выходе модели, оС;

То –начальная температура холодной воды в ёмкости, оС

Изменение относительной температуры воды на выходе модели представлялось в виде функции от относительного времени её заполнения

где τзап = (Vм /Gм)·3600 – время заполнения модели ёмкости СБВБ, с.

slide6

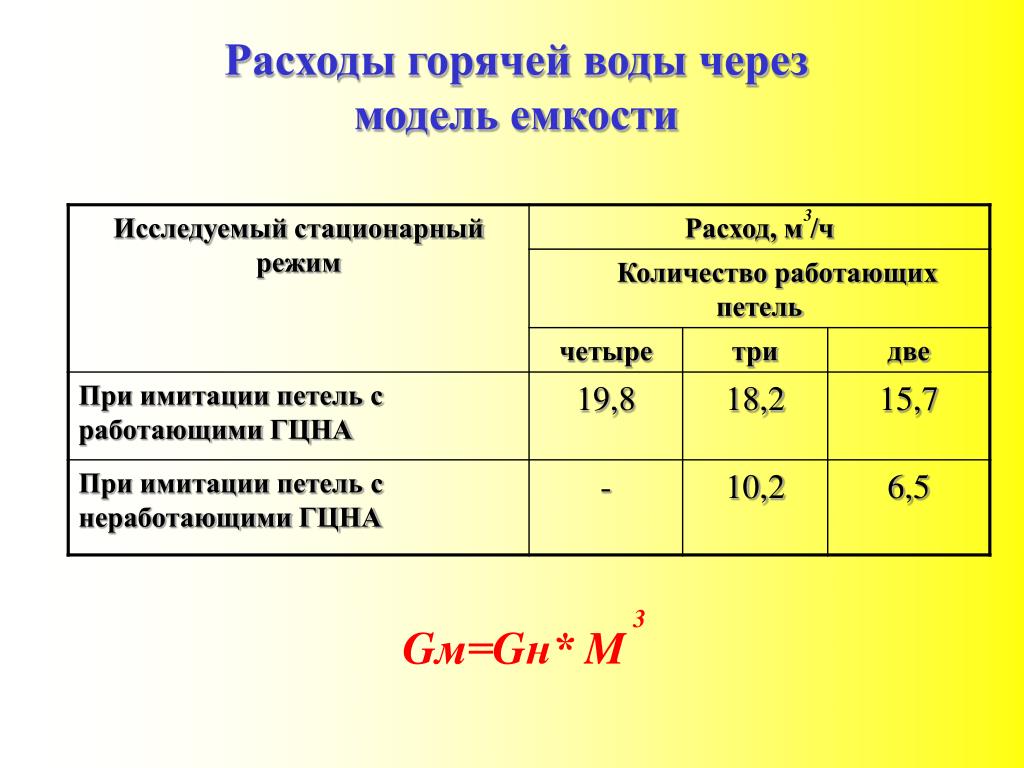

Расходы горячей воды через модель емкости

3

3

Gм=Gн* M

slide7

Изменение относительной температуры воды на выходе модели в экспериментах с постоянными расходами горячей воды через модель

G, м3/ч

slide8

Изменение расхода горячей воды через модель при имитации выбега четырёх ГЦНА

G, м3/ч

1

2

t, c

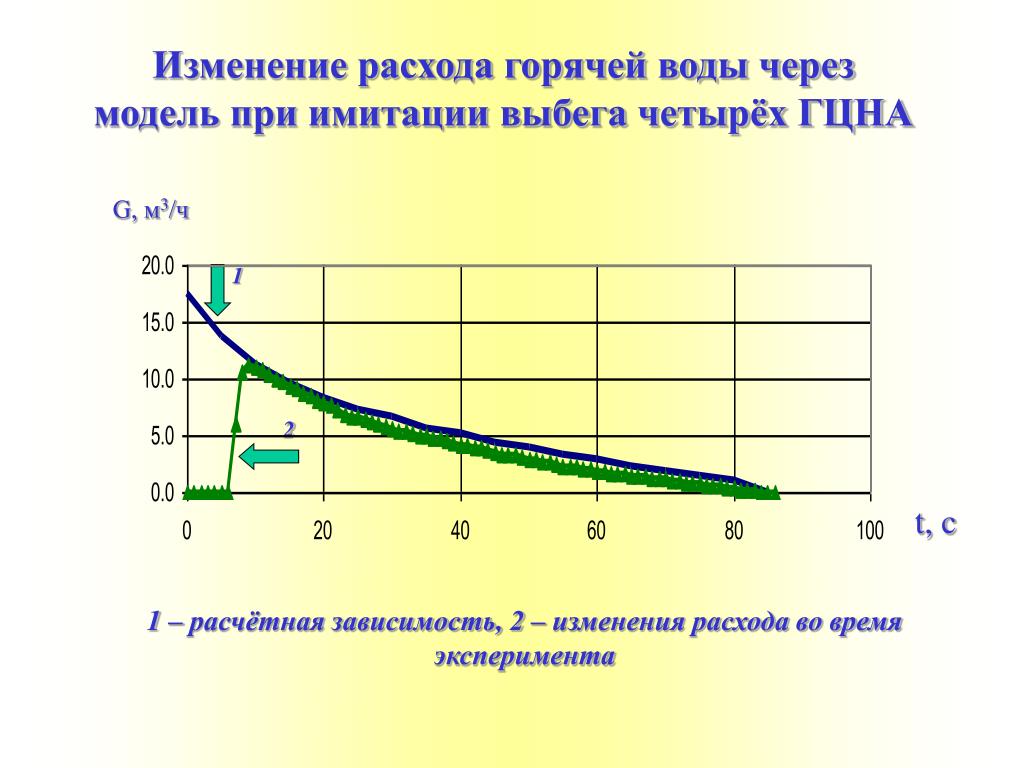

1 – расчётная зависимость, 2 – изменения расхода во время эксперимента

slide9

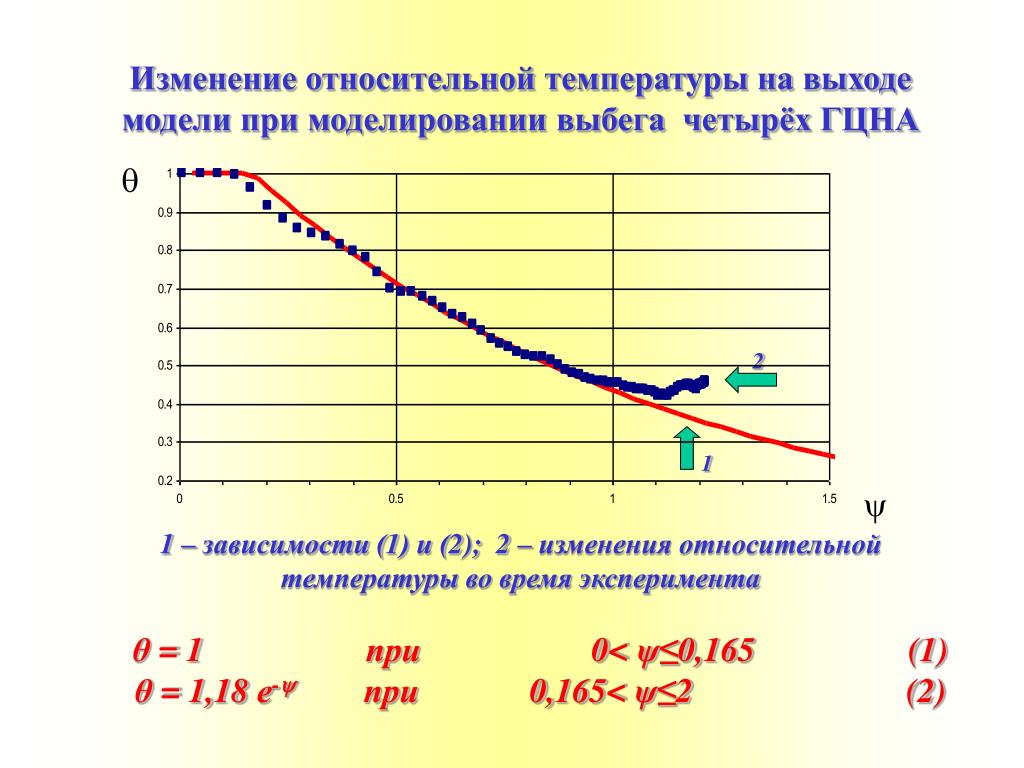

Изменение относительной температуры на выходе модели при моделировании выбега четырёх ГЦНА

2

1

1 – зависимости (1) и (2); 2 – изменения относительной температуры во время эксперимента

θ = 1 при 0< ψ≤0,165 (1)

θ = 1,18 е-при 0,165< ψ≤2 (2)

slide10

Изменение относительной температуры на выходе модели

1

2

3

1

2

3

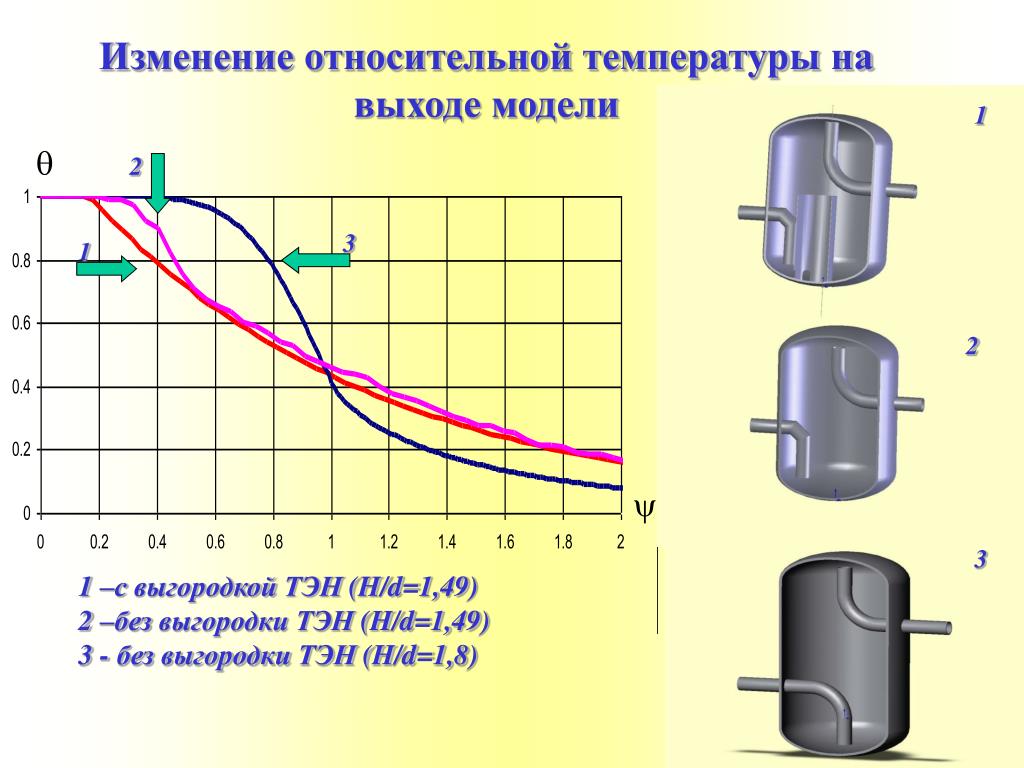

1 –с выгородкой ТЭН (H/d=1,49)

2 –без выгородки ТЭН (H/d=1,49)

3 - без выгородки ТЭН (H/d=1,8)

slide11

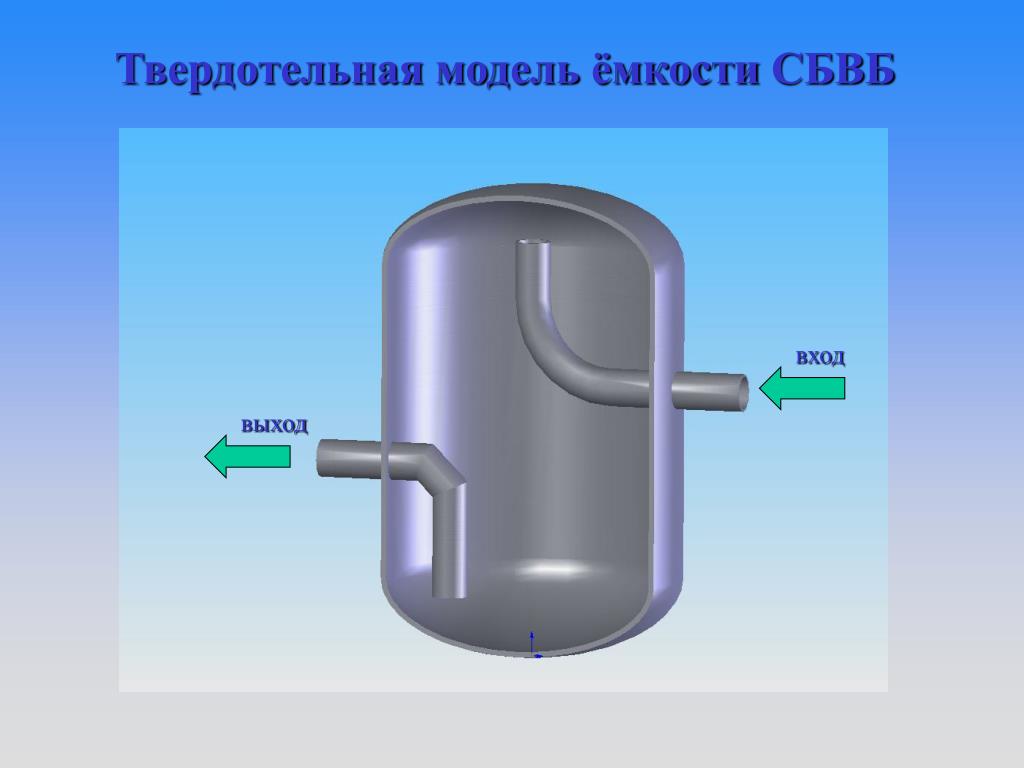

Твердотельная модель ёмкостиСБВБ

вход

выход

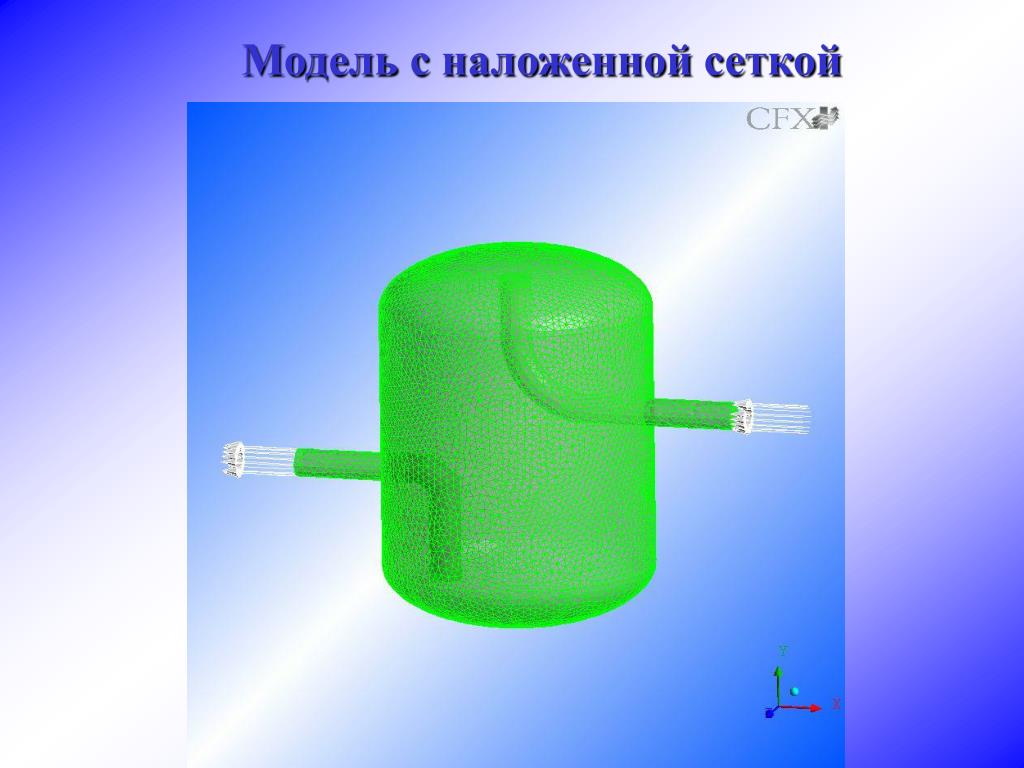

slide13

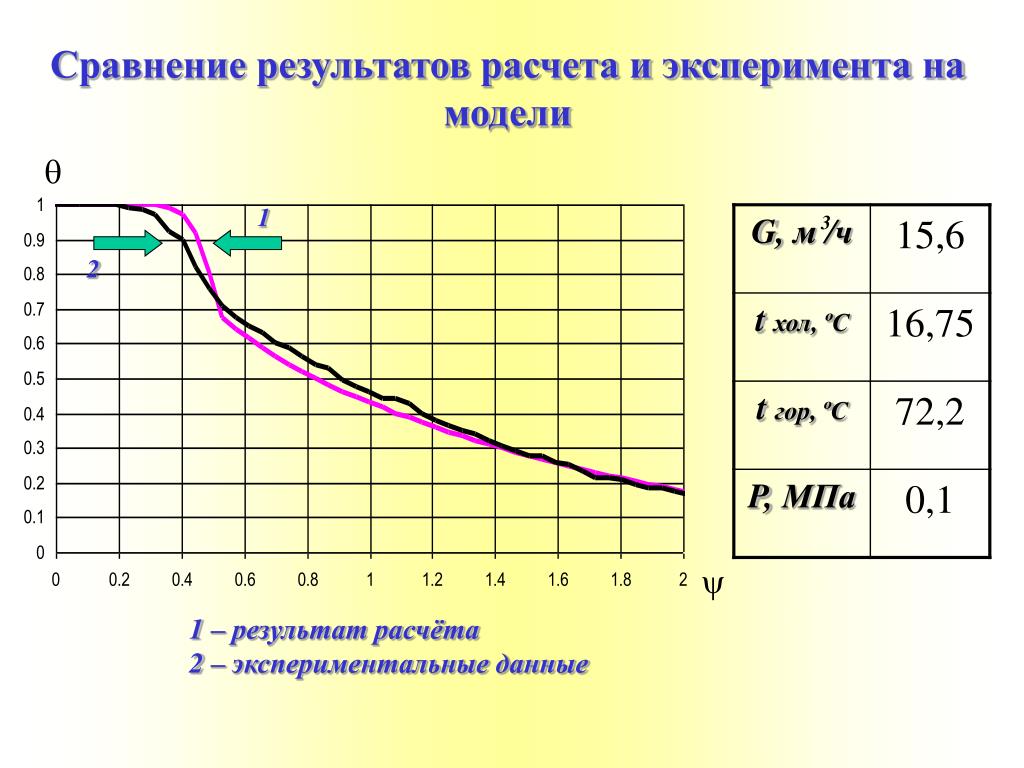

Сравнение результатов расчета и эксперимента на модели

1

3

2

1 – результат расчёта

2 – экспериментальные данные

slide14

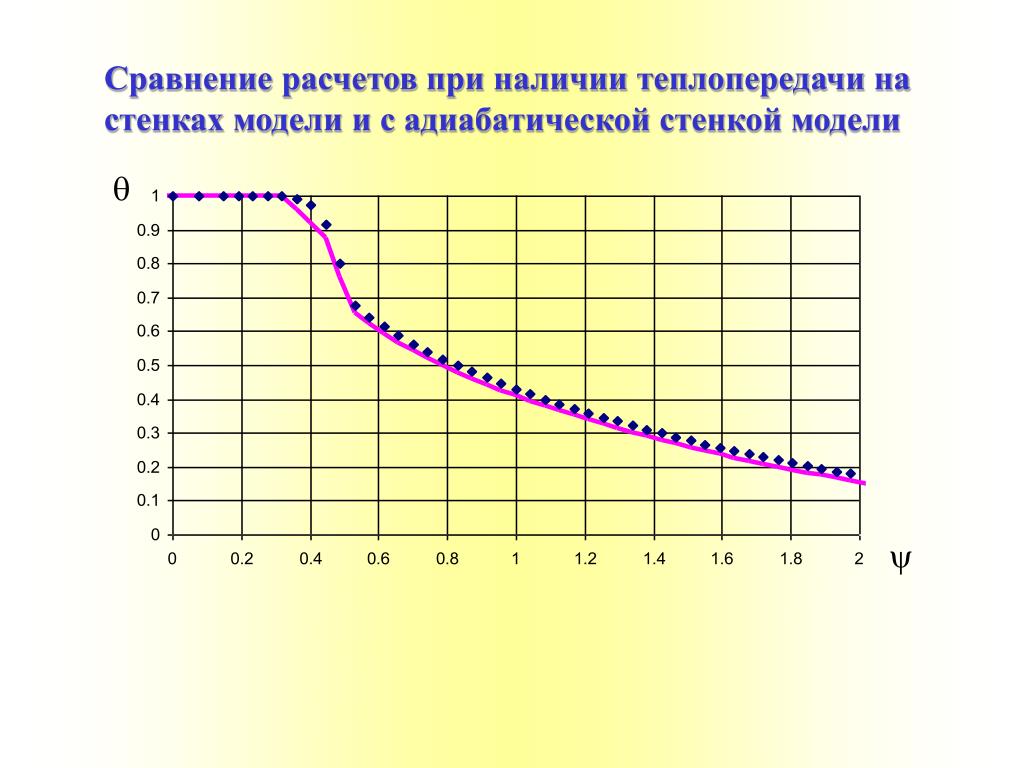

Сравнение расчетов при наличии теплопередачи на стенках модели и с адиабатической стенкой модели

slide16

Заключение

При работе ГЦНА вытеснение раствора борной кислоты из ёмкости СБВБ теплоносителем первого контура достаточно близко к поршневому: примерно 73 % раствора вытесняется из неё за время, равное времени однократного заполнения ёмкости теплоносителем. Время полного вытеснения раствора борной кислоты из ёмкости в два раза больше времени её однократного заполнения, что вызвано имеющим место перемешиванием внутри ёмкости.

Гидродинамические процессы в ёмкости СБВБ практически не зависят от расхода в широком диапазоне его изменения, что с учётом полного геометрического моделирования позволяет уверенно переносить результаты модельных исследований на натурную установку.

Получены эмпирические зависимости изменения концентрации борного раствора на выходе ёмкости при срабатывании СБВБ, рекомендуемые для использования при расчётном обосновании работоспособности системы.

Вследствие малого времени вытеснения горячей водой холодной воды из модели, влияние тепловых потерь на результаты экспериментов отсутствовало.
