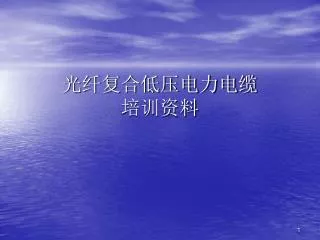

光纤复合低压电力电缆培训资料


4533240

前 言

  • 电力光纤到户试点全面启动 国电杀进“三网融合”

  • 2010年6月21日,中央电视台《新闻联播》节目中报道,国家电网首批电力光纤到户试点小区在沈阳开工建设。国家电网公司近日(6月13日)在沈阳市召开电力光纤到户试点工作座谈会的材料披露,沈阳试点小区首批81套住宅接入电力光纤入户系统,这标志着国家电网的电力光纤到户试点工程建设全面启动。

  • 国家电网电力光纤到户工程主要依靠将光纤随低压电力线铺设,可实现智能电网功能,并开展电信网、广播网、互联网内容传输的“三网融合”等业务。此前,北京、无锡、上海等地曾以不同形式进行了电力光纤入户试点。


4533240

前言

  • 国家电网以电力光纤入户工程强力杀入“三网融合”。不过,接近该项工程的人士日前对记者透露,国家电网的意图并不完全是“三网融合”,而是今后的物联网和“感知中国”计划。

  • 工业和信息化部电子科技委副主任、中国RFID (RFID(Radio Frequency Identification的),即射频识别,俗称电子标签)产业联盟理事长张琪在第八届中国(北京)RFID与物联网国际高峰论坛上表示,关于物联网的战略布局和行动计划,可以说引起了各国广泛关注,美国提出了“智慧地球”战略,中国则提出了“感知中国”计划,日本、韩国、欧洲各个国家也对物联网提出了规划和行动的纲要。


4533240

前言

  • 国家电网认为,对于物联网产业甚至整个信息通信产业的发展而言,电网智能化将产生强大驱动力,并将深刻影响和有力推动其他行业的物联网应用。智能电网信息通信网的建设,特别是电力光纤到用户工程的实施,不仅能够为物联网技术的深化应用提供通信网络保障,也将为电信网、广播电视网和互联网的“三网融合”提供有力的支撑。

  • 国家电网计划今年将在全国14~18个省份进行推广,要求各地的新建小区全部实现光纤到户。而这项工程的核心内容是,采用光纤复合低压电缆配合


4533240

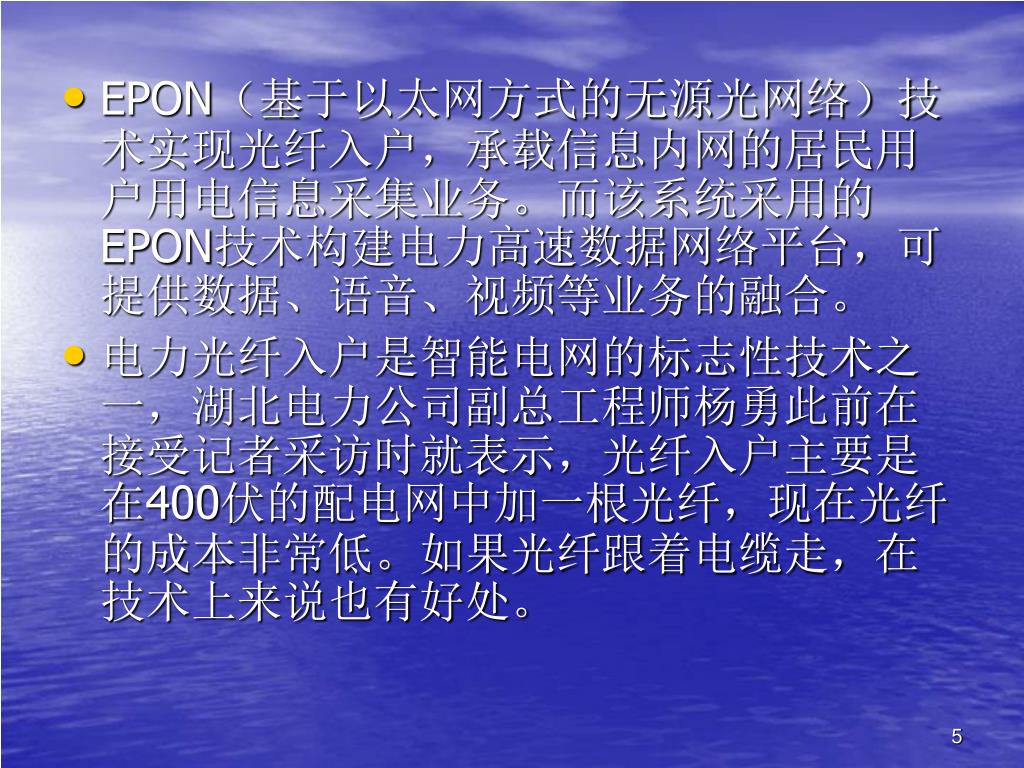

  • EPON(基于以太网方式的无源光网络)技术实现光纤入户,承载信息内网的居民用户用电信息采集业务。而该系统采用的EPON技术构建电力高速数据网络平台,可提供数据、语音、视频等业务的融合。

  • 电力光纤入户是智能电网的标志性技术之一,湖北电力公司副总工程师杨勇此前在接受记者采访时就表示,光纤入户主要是在400伏的配电网中加一根光纤,现在光纤的成本非常低。如果光纤跟着电缆走,在技术上来说也有好处。


4533240

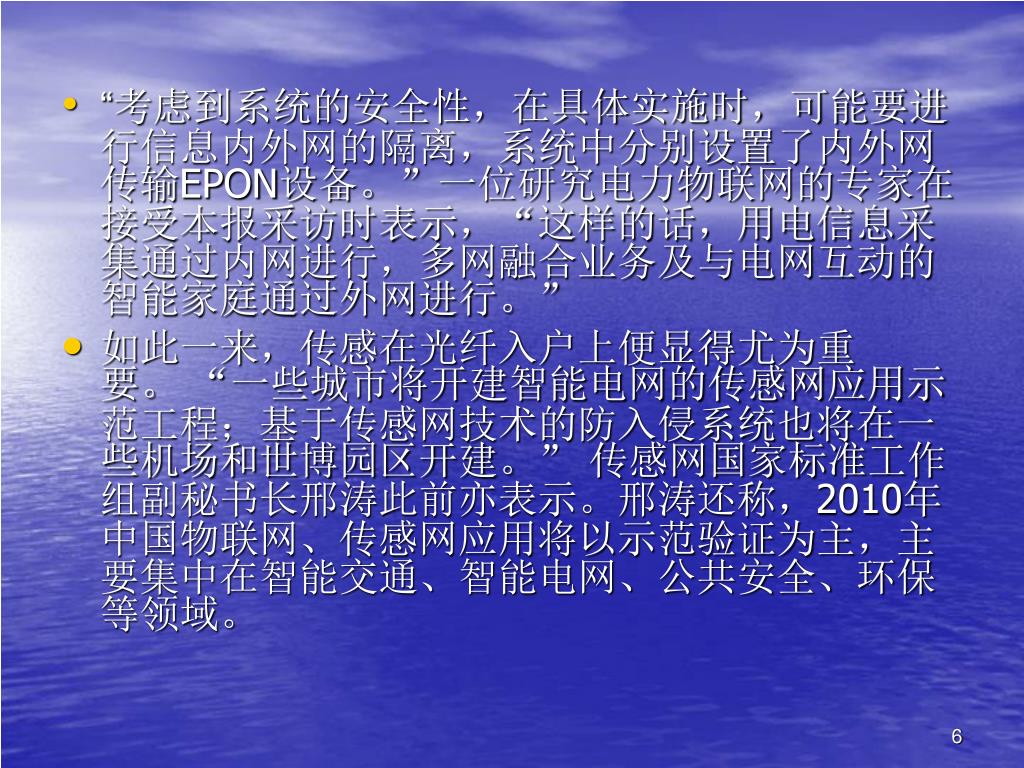

  • “考虑到系统的安全性,在具体实施时,可能要进行信息内外网的隔离,系统中分别设置了内外网传输EPON设备。”一位研究电力物联网的专家在接受本报采访时表示,“这样的话,用电信息采集通过内网进行,多网融合业务及与电网互动的智能家庭通过外网进行。”

  • 如此一来,传感在光纤入户上便显得尤为重要。 “一些城市将开建智能电网的传感网应用示范工程;基于传感网技术的防入侵系统也将在一些机场和世博园区开建。” 传感网国家标准工作组副秘书长邢涛此前亦表示。邢涛还称,2010年中国物联网、传感网应用将以示范验证为主,主要集中在智能交通、智能电网、公共安全、环保等领域。


4533240

光纤复合电力电缆产品

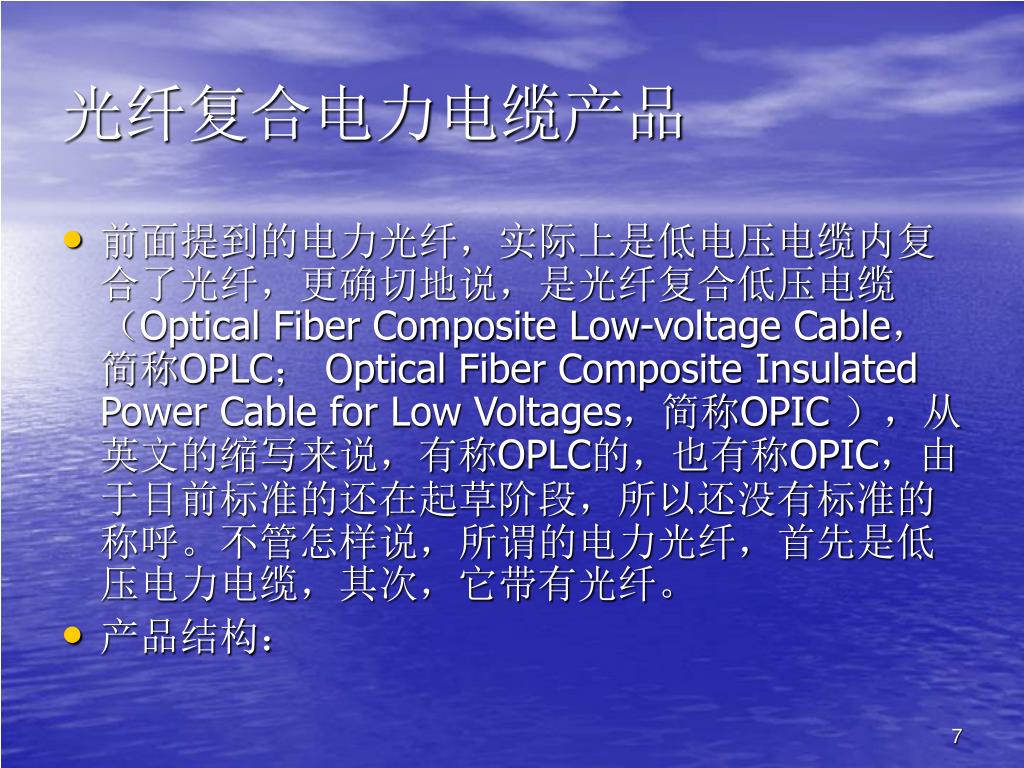

  • 前面提到的电力光纤,实际上是低电压电缆内复合了光纤,更确切地说,是光纤复合低压电缆(Optical Fiber Composite Low-voltage Cable,简称OPLC; Optical Fiber Composite Insulated Power Cable for Low Voltages,简称OPIC ),从英文的缩写来说,有称OPLC的,也有称OPIC,由于目前标准的还在起草阶段,所以还没有标准的称呼。不管怎样说,所谓的电力光纤,首先是低压电力电缆,其次,它带有光纤。

  • 产品结构:


4533240

+

OPLC—

—0.6/1

光单元结构特征及规格

电缆规格

额定电压

电缆结构特征

功能符号

光纤复合低压电缆

命名

本标准的产品命名应符合GB/T 12706.1 、GB/T 19666和YD/T 908中的相关规定。

OPLC的型号由产品系列代号、功能代号、电单元结构特征及规格和光单元结构特征及规格组成。。


4533240

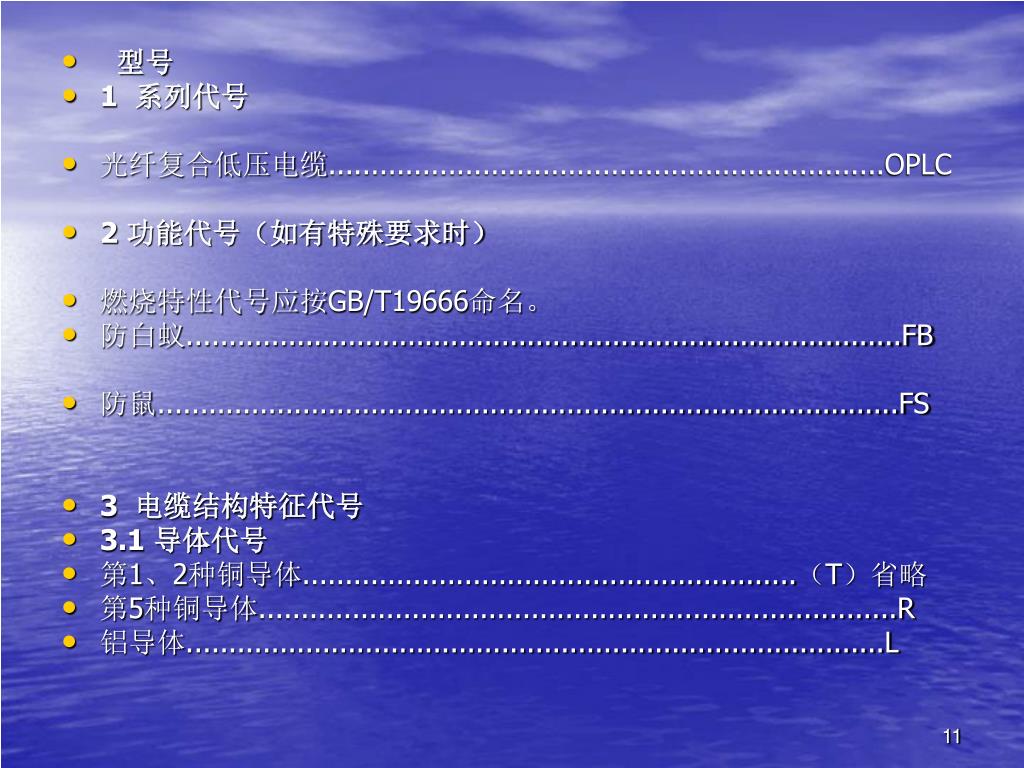

  • 型号

  • 1 系列代号

  • 光纤复合低压电缆.................................................................OPLC

  • 2 功能代号(如有特殊要求时)

  • 燃烧特性代号应按GB/T19666命名。

  • 防白蚁....................................................................................FB

  • 防鼠.......................................................................................FS

  • 3 电缆结构特征代号

  • 3.1 导体代号

  • 第1、2种铜导体..........................................................(T)省略

  • 第5种铜导体...........................................................................R

  • 铝导体..................................................................................L


4533240

  • 3.2 绝缘代号

  • 聚氯乙烯绝缘...........................................................................V

  • 聚乙烯或无卤低烟阻燃聚烯烃绝缘.............................................Y

  • 3.3 护套代号

  • 聚氯乙烯护套..........................................................................V

  • 聚乙烯或无卤低烟阻燃聚烯烃护套............................................Y

  • 钢塑纵包综合护套...................................................................S

  • 3.4铠装代号

  • 双钢带铠装............................................................................2

  • 细圆钢丝铠装.........................................................................3

  • 粗圆钢丝铠装.........................................................................4

  • 3.5 外护套代号

  • 聚氯乙烯护套........................................................................2

  • 聚乙烯或无卤低烟阻燃聚烯烃护套...........................................3


4533240

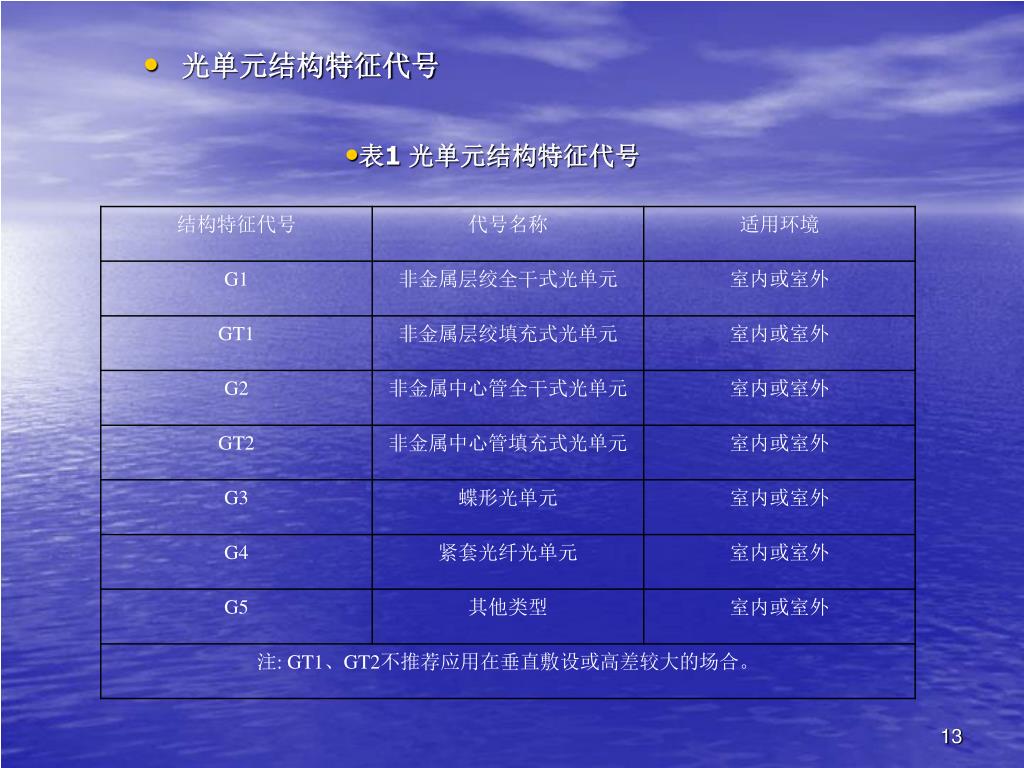

  • 表1 光单元结构特征代号

  • 光单元结构特征代号


4533240

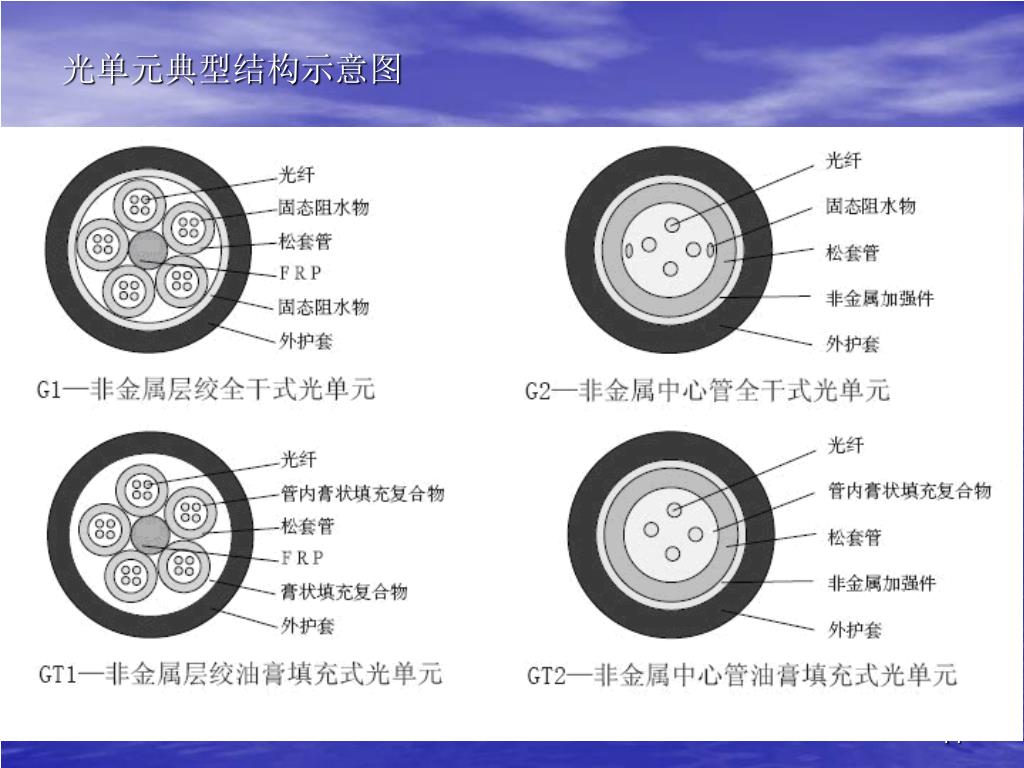

光单元典型结构示意图
