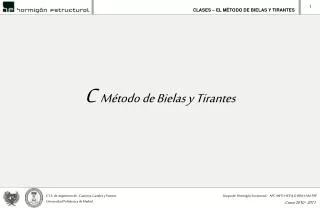

C Método de Bielas y Tirantes

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. C Método de Bielas y Tirantes

  2. 1 INTRODUCCIÓN PRIMER MODELO DE BIELAS Y TIRANTES – Característica principal del método: Es un método de análisis basado exclusivamente en el equilibrio. Su aplicación no requiere el planteamiento de ecuaciones de compatibilidad y, en cuanto a los materiales, sólo es necesario conocer la tensión de agotamiento pero no la ecuación constitutiva completa. WilhelmRitter – Der BauweiseHennebique (1899)

  3. 1 INTRODUCCIÓN CONCEPTO DE CAMPO DE COMPRESIONES EmilMörsch

  4. 1 INTRODUCCIÓN Ernst Rausch (1929) APLICACIÓN DEL MÉTODO DE BIELAS Y TIRANTES A LA TORSIÓN

  5. 2 FUNDAMENTOS TEÓRICOS • MÉTODO VÁLIDO PARA EL DISEÑO DE ARMADURA EN ELU • BASADO EN LA TEORÍA DE LA PLASTICIDAD • ADECUADO PARA EL DISEÑO DE REGIONES D (disturbed, discontinuity) O DE DISCONTINUIDAD (CAMBIOS GEOMÉTRICOS BRUSCOS, ZONA DE APLICACIÓN DE CARGAS PUNTUALES) • PERMITE TAMBIÉN ABORDAR REGIONES B (beam) DONDE SE CUMPLE LA HIPÓTESIS DE NAVIER

  6. 2 FUNDAMENTOS TEÓRICOS • ZONAS DE DISCONTINUIDAD – EN ESTAS ZONAS NO SE CUMPLE LA HIPÓTESIS DE NAVIER

  7. 2 FUNDAMENTOS TEÓRICOS • ZONAS DE DISCONTINUIDAD - DISCONTINUIDAD GEOMÉTRICA J. Romo et al. Monografía 6 de ache - Bielas y Tirantes

  8. 2 FUNDAMENTOS TEÓRICOS • ZONAS DE DISCONTINUIDAD - DISCONTINUIDAD GEOMÉTRICA

  9. 2 FUNDAMENTOS TEÓRICOS • ZONAS DE DISCONTINUIDAD - DISCONTINUIDADES ESTÁTICAS (APLICACIÓN DE CARGAS PUNTUALES) J. Romo et al. Monografía 6 de ache - Bielas y Tirantes

  10. 2 FUNDAMENTOS TEÓRICOS • ZONAS DE DISCONTINUIDAD - DISCONTINUIDAD GENERALIZADA (MÉNSULAS CORTAS, VIGAS DE GRAN CANTO, ZAPATAS RÍGIDAS) J. Romo et al. Monografía 6 de ache - Bielas y Tirantes

  11. 2 FUNDAMENTOS TEÓRICOS • COMPONENTES DE UN MODELO DE BIELAS Y TIRANTES • BIELAS – SON LA RESULTANTE DE LOS CAMPOS DE COMPRESIONES QUE SE GENERAN EN EL HORMIGÓN • TIRANTES – CORRESPONDEN A LAS FUERZAS ABSORBIDAS POR LA ARMADURA DISPUESTA • NUDOS – CORRESPONDEN A LOS PUNTOS DE INTERSECCIÓN DE BIELAS Y TIRANTES J. Romo et al. Monografía 6 de ache - Bielas y Tirantes

  12. 2 FUNDAMENTOS TEÓRICOS • COMPONENTES DE UN MODELO DE BIELAS Y TIRANTES

  13. 2 FUNDAMENTOS TEÓRICOS • TEOREMA DEL MÍNIMO DE LA PLASTICIDAD • SI, PARA UNA DETERMINADA CARGA, SE HALLA UNA DISTRIBUCIÓN DE TENSIONES DE TAL FORMA QUE EN NINGÚN PUNTO SE SUPERE LA TENSIÓN DE PLASTIFICACIÓN DE LOS MATERIALES Y SE SATISFAGA EL EQUILIBRIO ESTÁTICO Y LAS CONDICIONES DE CONTORNO, LA ESTRUCTURA RESISTIRÁ DICHA CARGA SIN LLEGAR A LA ROTURA. • NO ES NECESARIO DETERMINAR EL MECANISMO DE ROTURA REAL SINO QUE ES SUFICIENTE CON HALLAR UN MECANISMO RESISTENTE VIABLE PARA EVITAR EL COLAPSO DE LA ESTRUCTURA. J. Romo et al. Monografía 6 de ache - Bielas y Tirantes Muttoni et al. Design of Concrete Structureswith Stress Fields

  14. 2 FUNDAMENTOS TEÓRICOS • PRINCIPIO DE St. VENANT • LA APLICACIÓN DE UNA FUERZA CONCENTRADA O DISTRIBUIDA, SIEMPRE QUE TENGAN LA MISMA RESULTANTE LLEVA A RESULTADOS EQUIVALENTES EN CUALQUIER SECCIÓN DE LA PIEZA SITUADA MÁS ALLÁ DE UNA DISTANCIA DETERMINADA LAS ZONAS DE DISCONTINUIDAD SON FINITAS Y DE PEQUEÑA EXTENSIÓN J. Romo et al. Monografía 6 de ache - Bielas y Tirantes

  15. 2 FUNDAMENTOS TEÓRICOS • PLANTEAMIENTO DEL MODELO • SE TRATA DE CREAR UN SISTEMA ESTRUCTURAL EN FORMA DE CELOSÍA ARTICULADA QUE PERMITA TRANSMITIR UNAS CARGAS APLICADAS EN UN PUNTO DADO A OTRO PUNTO (REACCIONES O SISTEMA DE FUERZAS EQUIVALENTE) • LOS MODELOS MÁS ADECUADOS DEBEN CUMPLIR LAS SIGUIENTES CONDICIONES: • DEBEN SER MODELOS ISOSTÁTICOS PARA QUE EN SU SOLUCIÓN NO INFLUYA LA RIGIDEZ RELATIVA DE BIELAS Y TIRANTES. (DEBE TENDERSE A SISTEMAS TRIANGULADOS). PARA PROBLEMAS HIPERESTÁTICOS SE DEBE RECURRIR A LA SUPERPOSICIÓN DE MODELOS ISOSTÁTICOS • EL ÁNGULO ENTRE BIELAS Y TIRANTES NO DEBE SER MENOR DE 22º. • EN LA MEDIDA DE LO POSIBLE ES EL MODELO DEBE ACERCARSE A LA SOLUCIÓN ELÁSTICA • ENTRE DOS SOLUCIONES POSIBLES SERÁ MEJOR AQUELLA QUE TENGA UNA LONGITUD DE TIRANTES MÁS PEQUEÑA ( SE MINIMIZA ASÍ LA ENERGÍA DE DEFORMACIÓN) J. Romo et al. Monografía 6 de ache - Bielas y Tirantes

  16. 2 FUNDAMENTOS TEÓRICOS • PLANTEAMIENTO DEL MODELO – DIFUSIÓN DE UNA FUERZA DE COMPRESIÓN J. Romo et al. Monografía 6 de ache - Bielas y Tirantes

  17. 2 FUNDAMENTOS TEÓRICOS • PLANTEAMIENTO DEL MODELO – DESVIACIÓN DE UNA FUERZA MEDIANTE UN TIRANTE J. Romo et al. Monografía 6 de ache - Bielas y Tirantes

  18. 2 FUNDAMENTOS TEÓRICOS • PLANTEAMIENTO DEL MODELO – MÍNIMA ENERGÍA DE DEFORMACIÓN J. Romo et al. Monografía 6 de ache - Bielas y Tirantes

  19. 2 FUNDAMENTOS TEÓRICOS • SISTEMAS ISOSTÁTICOS-HIPERESTÁTICOS: • Ejemplo de estrategia de descomposición

  20. 2 FUNDAMENTOS TEÓRICOS • ELEMENTOS DEL MODELO: LAS BIELAS J. Romo et al. Monografía 6 de ache - Bielas y Tirantes

  21. 2 FUNDAMENTOS TEÓRICOS • ELEMENTOS DEL MODELO: LAS BIELAS J. Romo et al. Monografía 6 de ache - Bielas y Tirantes

  22. 2 FUNDAMENTOS TEÓRICOS • ELEMENTOS DEL MODELO: LAS BIELAS J. Romo et al. Monografía 6 de ache - Bielas y Tirantes

  23. 2 FUNDAMENTOS TEÓRICOS • ELEMENTOS DEL MODELO: LAS BIELAS J. Romo et al. Monografía 6 de ache - Bielas y Tirantes

  24. 2 FUNDAMENTOS TEÓRICOS • CAPACIDAD RESISTENTE DE LAS BIELAS:

  25. 2 FUNDAMENTOS TEÓRICOS • CAPACIDAD RESISTENTE DE LAS BIELAS:

  26. 2 FUNDAMENTOS TEÓRICOS • CAPACIDAD RESISTENTE DE LAS BIELAS: Rotura 2= 2 0/00 y  2 0/00

  27. 2 FUNDAMENTOS TEÓRICOS • CAPACIDAD RESISTENTE DE LAS BIELAS:

  28. 2 FUNDAMENTOS TEÓRICOS • CAPACIDAD RESISTENTE DE LAS BIELAS:

  29. 2 FUNDAMENTOS TEÓRICOS • CAPACIDAD RESISTENTE DE LAS BIELAS: • a) Bielas de hormigón con estados de compresión uniaxial • b) Bielas con fisuración oblicua paralela a la biela • b1) Bielas con fisuración paralela a su eje de abertura muy pequeña y armadura transversal anclada • b2) Bielas con fisuración paralela a su eje de abertura controlada y armadura transversal anclada • b3) Bielas con fisuración paralela a su eje de abertura importante y armadura transversal anclada J. Romo et al. Monografía 6 de ache - Bielas y Tirantes

  30. 2 FUNDAMENTOS TEÓRICOS • CAPACIDAD RESISTENTE DE LAS BIELAS: J. Romo et al. Monografía 6 de ache - Bielas y Tirantes

  31. 2 FUNDAMENTOS TEÓRICOS • RESISTENCIA DE NUDOS • NUDOS MULTICOMPRIMIDOS J. Romo et al. Monografía 6 de ache - Bielas y Tirantes

  32. 2 FUNDAMENTOS TEÓRICOS • RESISTENCIA DE NUDOS • NUDOS MULTICOMPRIMIDOS Borrador MC2010

  33. 2 FUNDAMENTOS TEÓRICOS • RESISTENCIA DE NUDOS • NUDOS MULTICOMPRIMIDOS

  34. 2 FUNDAMENTOS TEÓRICOS • RESISTENCIA DE NUDOS • NUDOS EN LOS QUE SE ANCLAN TIRANTES J. Romo et al. Monografía 6 de ache - Bielas y Tirantes

  35. 2 FUNDAMENTOS TEÓRICOS • RESISTENCIA DE NUDOS • NUDOS EN LOS QUE SE ANCLAN TIRANTES – BARRAS ANCLADAS DETRÁS DEL APOYO Borrador MC2010

  36. 2 FUNDAMENTOS TEÓRICOS • RESISTENCIA DE NUDOS • NUDOS EN LOS QUE SE ANCLAN TIRANTES – BARRAS ANCLADAS DETRÁS DEL APOYO

  37. 2 FUNDAMENTOS TEÓRICOS • SISTEMAS PRINCIPALES – SISTEMAS SECUNDARIOS J. Romo et al. Monografía 6 de ache - Bielas y Tirantes

  38. 2 FUNDAMENTOS TEÓRICOS • DIFICULTAD AJUSTE A LAS ISOSTÁTICAS J. Romo et al. Monografía 6 de ache - Bielas y Tirantes

  39. 2 FUNDAMENTOS TEÓRICOS • MECANISMOS TIPO

  40. 2 FUNDAMENTOS TEÓRICOS • MECANISMOS TIPO

  41. 2 FUNDAMENTOS TEÓRICOS • MECANISMOS TIPO

  42. 2 FUNDAMENTOS TEÓRICOS • MECANISMOS TIPO

  43. 2 FUNDAMENTOS TEÓRICOS • MECANISMOS TIPO

  44. 2 FUNDAMENTOS TEÓRICOS • MECANISMOS TIPO

  45. 2 FUNDAMENTOS TEÓRICOS • MECANISMOS TIPO

  46. 2 FUNDAMENTOS TEÓRICOS • MECANISMOS TIPO

  47. 2 FUNDAMENTOS TEÓRICOS • MECANISMOS TIPO

  48. 2 FUNDAMENTOS TEÓRICOS • MECANISMOS TIPO J. Romo et al. Monografía 6 de ache - Bielas y Tirantes

  49. 2 FUNDAMENTOS TEÓRICOS • MECANISMOS TIPO J. Romo et al. Monografía 6 de ache - Bielas y Tirantes

  50. 2 FUNDAMENTOS TEÓRICOS • MECANISMOS TIPO J. Romo et al. Monografía 6 de ache - Bielas y Tirantes
