Presentation Transcript


G c

G+C手机维修手册(三木通信集团)


G c

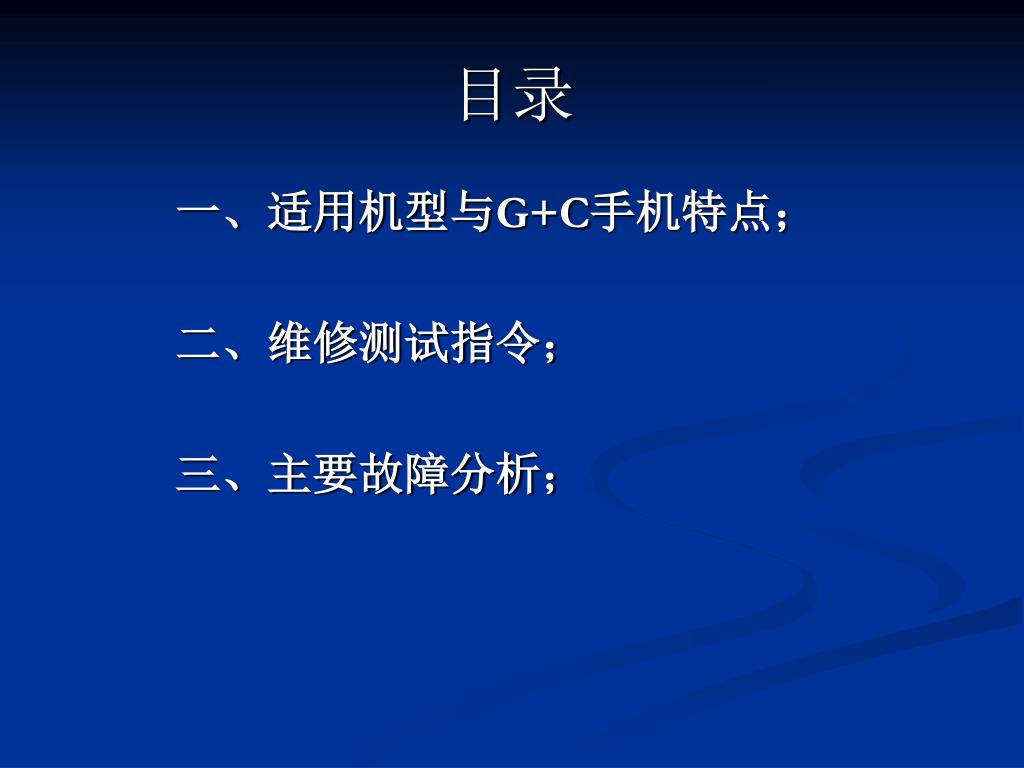

目录

一、适用机型与G+C手机特点;

二、维修测试指令;

三、主要故障分析;


G c

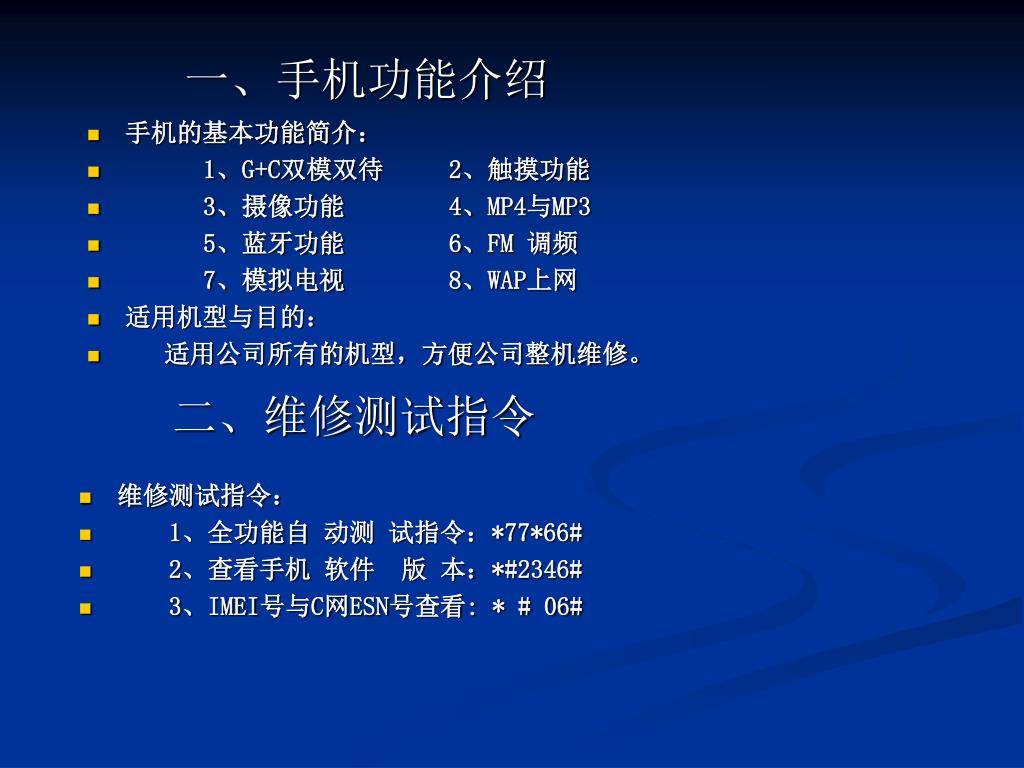

一、手机功能介绍

  • 手机的基本功能简介:

  • 1、G+C双模双待 2、触摸功能

  • 3、摄像功能 4、MP4与MP3

  • 5、蓝牙功能 6、FM 调频

  • 7、模拟电视 8、WAP上网

  • 适用机型与目的:

  • 适用公司所有的机型,方便公司整机维修。

二、维修测试指令

  • 维修测试指令:

  • 1、全功能自 动测 试指令:*77*66#

  • 2、查看手机 软件 版 本:*#2346#

  • 3、IMEI号与C网ESN号查看: * # 06#


G c

三、主要的故障点

手机常见故障:

1、不开机; 2、信号差 3、无发受话

4、显示异常 5、TV无信号 6、 FM无信号

7、蓝牙无法使用 8、开机铃音异常 9、自动关机、死机

10、通话掉电 11、不识SIM卡 12、摄像异常

13、不能充电 14、耳机无音


G c

1、 不 开 机

  • 开机最基本的三个条件:供电、时钟信号、软件,正常的情况下只有满足这三个条件才能开机。

  • 不开机可按以下流程检修:

  • 1、检查电池、按键板、电池连接器等是否损坏;

  • 如用万用表检测电池电压是否在3.7V以上,电连接器的弹片是否

  • 下陷造成无法与电池连接;按键板FPC是否断开。

  • 2、检查主板上焊的附件的物料是否有焊接不良和损坏的, 如显示屏

  • 是否焊接短路与损坏或喇叭与马达内部短路的情况;这些现象都会

  • 造成不开机。

  • 如以上两种情况都正常可按以下流程检修主板:

  • (如没有仪器测试可用物料替换法维修)


G c

不开机检修流程

电流正常(20-30MA)

电流异常

不开机

  • 不开机检修流程框图:

检查CPU、FLASH、

26M晶体供电是否正常

重新下载

OK(软件问题)

检查26MHZ和时钟晶振

(32.768)是否正常

(可用示波器测试波形)

检查电源IC及

负载元件

检查26M晶体、CPU

及耦合元件

检查IQ和复位信号

是否正常

检查CPU、FLASH及

外围元件和CPU与

FLASH之间数据线路

不良

更换OK

检查中频IC、电

源IC及耦合元件


G c

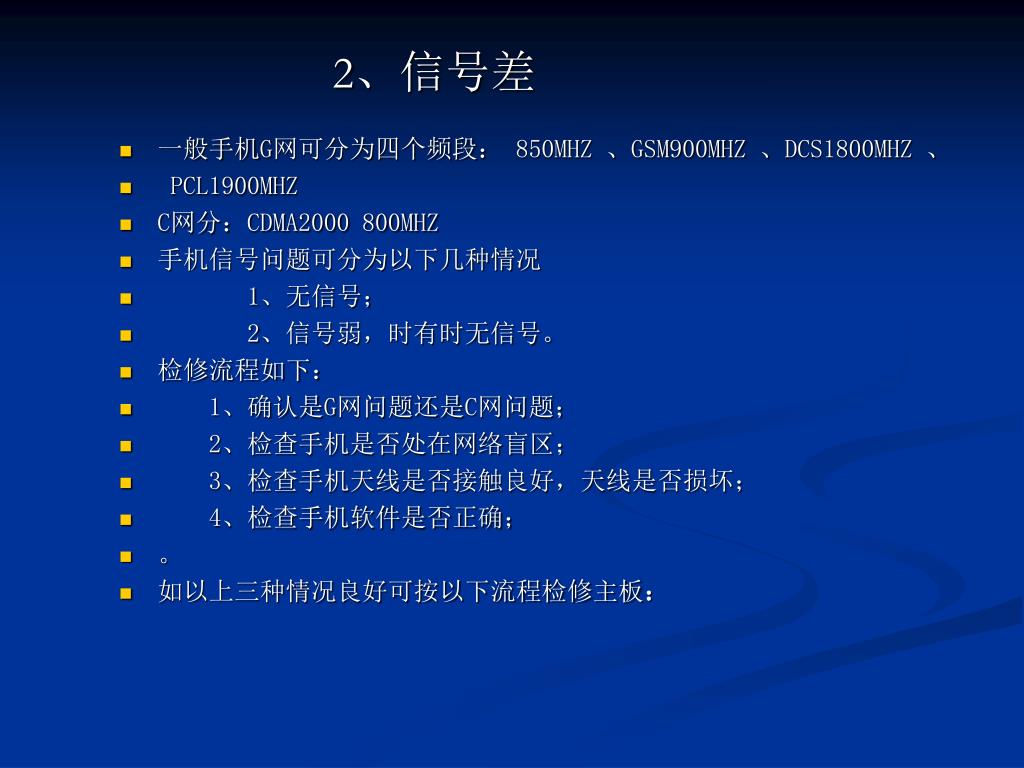

2、信号差

  • 一般手机G网可分为四个频段: 850MHZ 、GSM900MHZ 、DCS1800MHZ 、

  • PCL1900MHZ

  • C网分:CDMA2000 800MHZ

  • 手机信号问题可分为以下几种情况

  • 1、无信号;

  • 2、信号弱,时有时无信号。

  • 检修流程如下:

  • 1、确认是G网问题还是C网问题;

  • 2、检查手机是否处在网络盲区;

  • 3、检查手机天线是否接触良好,天线是否损坏;

  • 4、检查手机软件是否正确;

  • 如以上三种情况良好可按以下流程检修主板:


G c

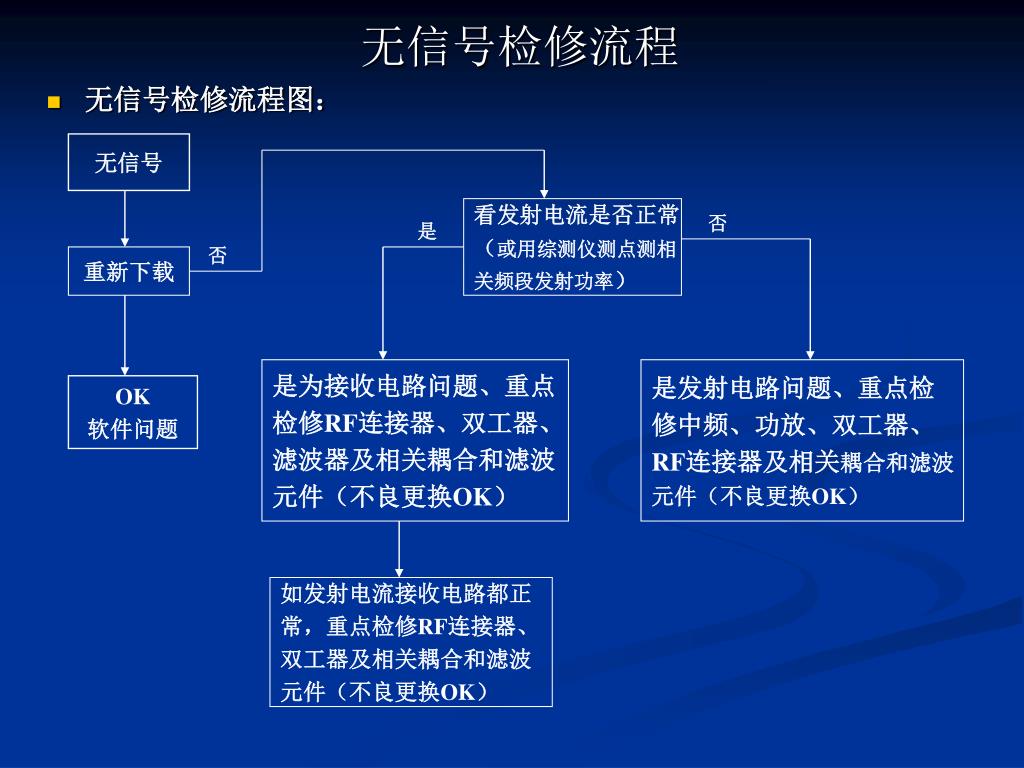

无信号检修流程

无信号

  • 无信号检修流程图:

看发射电流是否正常

(或用综测仪测点测相

关频段发射功率)

重新下载

是为接收电路问题、重点

检修RF连接器、双工器、

滤波器及相关耦合和滤波

元件(不良更换OK)

是发射电路问题、重点检

修中频、功放、双工器、

RF连接器及相关耦合和滤波

元件(不良更换OK)

OK

软件问题

如发射电流接收电路都正

常,重点检修RF连接器、

双工器及相关耦合和滤波

元件(不良更换OK)


G c

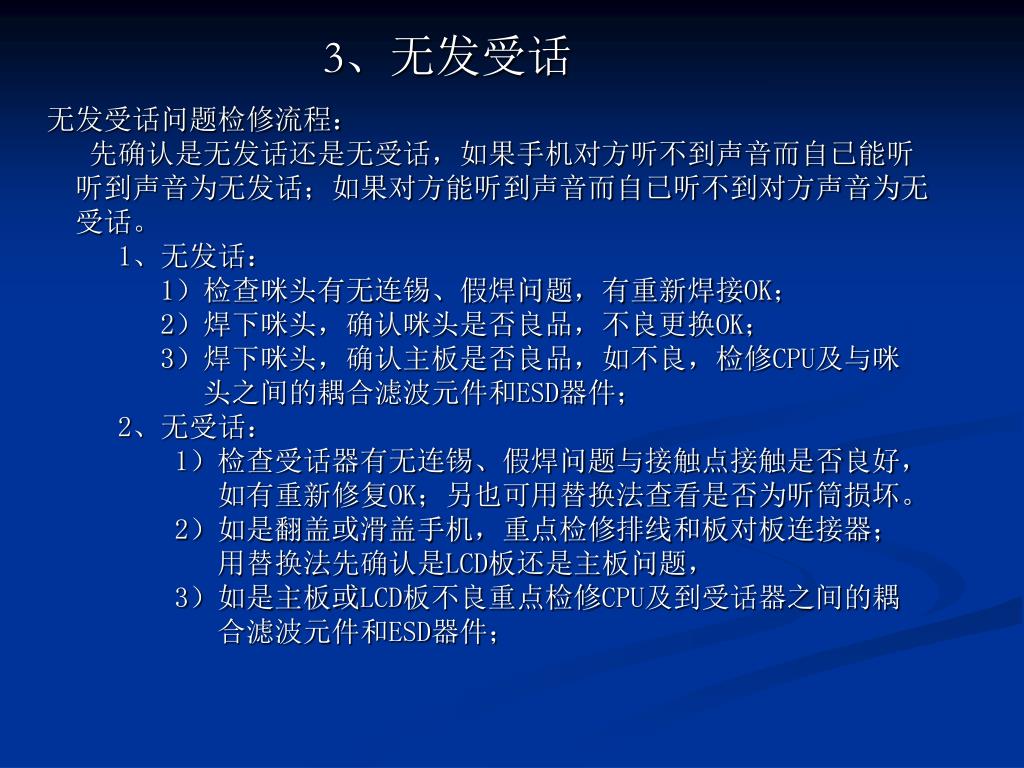

3、无发受话

无发受话问题检修流程:

先确认是无发话还是无受话,如果手机对方听不到声音而自已能听

听到声音为无发话;如果对方能听到声音而自已听不到对方声音为无

受话。

1、无发话:

1)检查咪头有无连锡、假焊问题,有重新焊接OK;

2)焊下咪头,确认咪头是否良品,不良更换OK;

3)焊下咪头,确认主板是否良品,如不良,检修CPU及与咪

头之间的耦合滤波元件和ESD器件;

2、无受话:

1)检查受话器有无连锡、假焊问题与接触点接触是否良好,

如有重新修复OK;另也可用替换法查看是否为听筒损坏。

2)如是翻盖或滑盖手机,重点检修排线和板对板连接器;

用替换法先确认是LCD板还是主板问题,

3)如是主板或LCD板不良重点检修CPU及到受话器之间的耦

合滤波元件和ESD器件;


G c

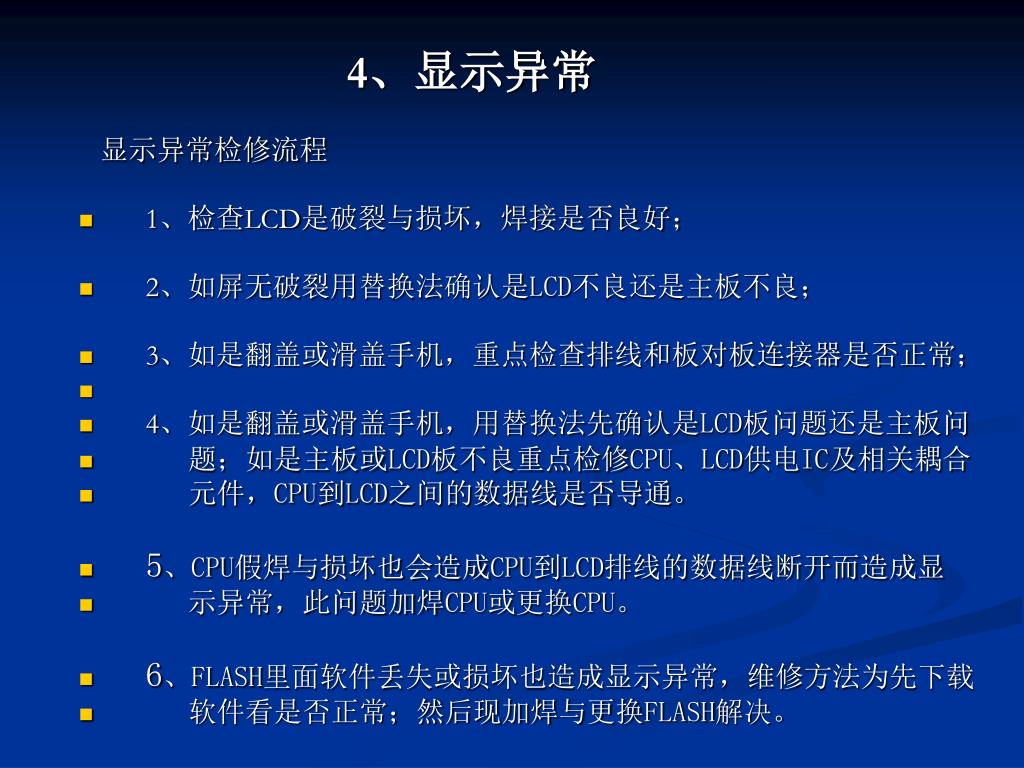

4、显示异常

显示异常检修流程

  • 1、检查LCD是破裂与损坏,焊接是否良好;

  • 2、如屏无破裂用替换法确认是LCD不良还是主板不良;

  • 3、如是翻盖或滑盖手机,重点检查排线和板对板连接器是否正常;

  • 4、如是翻盖或滑盖手机,用替换法先确认是LCD板问题还是主板问

  • 题;如是主板或LCD板不良重点检修CPU、LCD供电IC及相关耦合

  • 元件,CPU到LCD之间的数据线是否导通。

  • 5、CPU假焊与损坏也会造成CPU到LCD排线的数据线断开而造成显

  • 示异常,此问题加焊CPU或更换CPU。

  • 6、FLASH里面软件丢失或损坏也造成显示异常,维修方法为先下载

  • 软件看是否正常;然后现加焊与更换FLASH解决。


G c

5、TV无信号

  • TV不良检修流程:

  • 1、检查手机是否处在信号盲区:

  • 2、检查TV天线连接是否正常;

  • 3、重新下载软件;

  • 4、检修TV驱动芯片、CPU及相关耦合元件。


G c

6、FM无信号

  • FM不良检修流程:

  • 1、检查手机是否处在信号盲区:

  • 2、检查FM天线连接是否正常;

  • 3、重新下载软件;

  • 4、检修FM驱动芯片、CPU及相关耦合元件。


G c

7、蓝牙无法使用

  • 蓝牙不良主要分为:蓝牙无法开启、搜不到蓝牙

  • 1、蓝无法开启应先检测蓝牙晶振(32MHZ)是否正常(不能开

  • 启一般为此料不良);

  • 2、检查蓝牙IC是否正常,如不正常,检修蓝牙供电及CPU;

  • 3、搜不到蓝牙,先检查蓝牙天线及相关电路是否正常,如正常

  • 再检修蓝牙IC(此故障一般为此料不良)、CPU。


G c

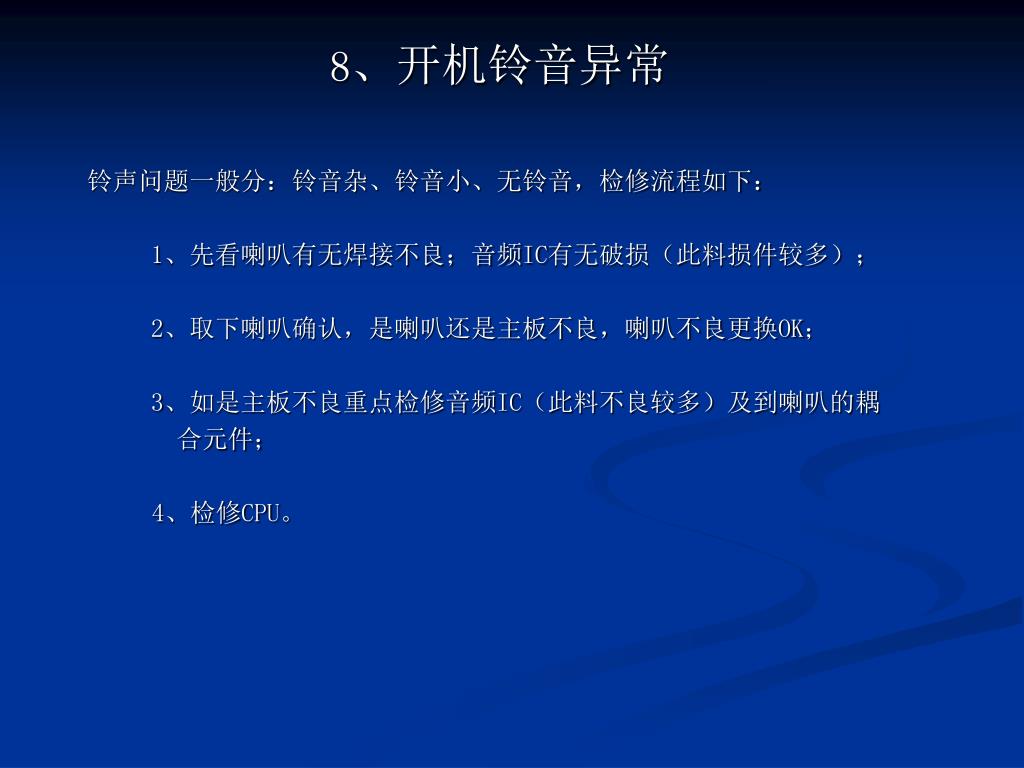

8、开机铃音异常

铃声问题一般分:铃音杂、铃音小、无铃音,检修流程如下:

1、先看喇叭有无焊接不良;音频IC有无破损(此料损件较多);

2、取下喇叭确认,是喇叭还是主板不良,喇叭不良更换OK;

3、如是主板不良重点检修音频IC(此料不良较多)及到喇叭的耦

合元件;

4、检修CPU。


G c

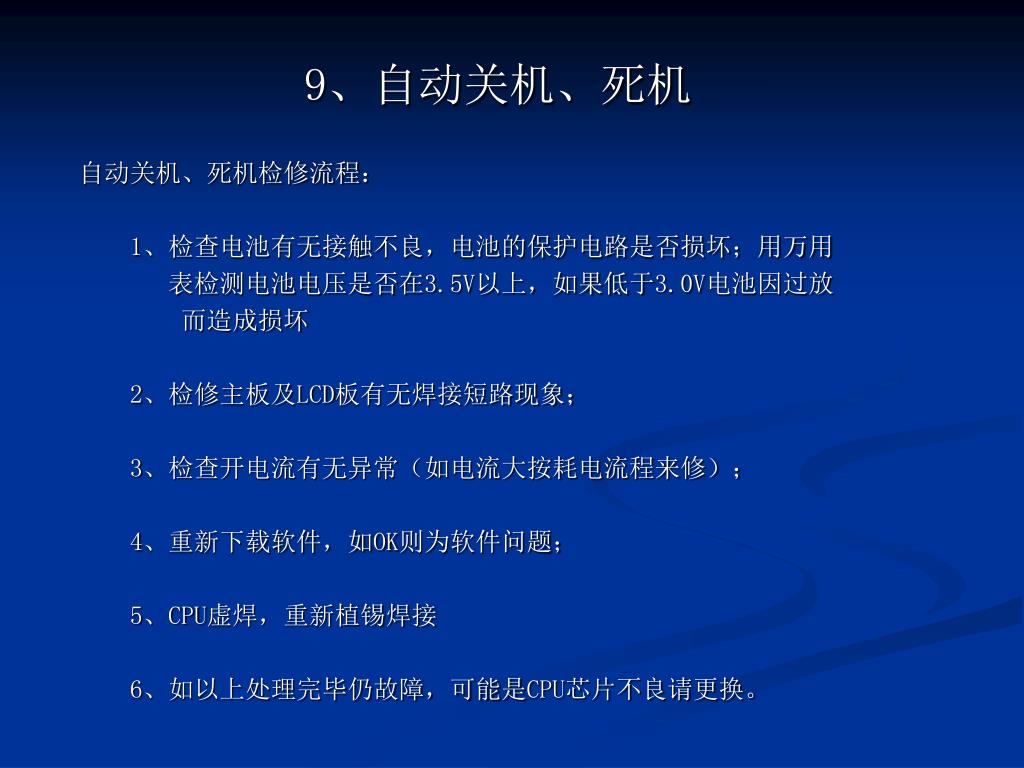

9、自动关机、死机

自动关机、死机检修流程:

1、检查电池有无接触不良,电池的保护电路是否损坏;用万用

表检测电池电压是否在3.5V以上,如果低于3.0V电池因过放

而造成损坏

2、检修主板及LCD板有无焊接短路现象;

3、检查开电流有无异常(如电流大按耗电流程来修);

4、重新下载软件,如OK则为软件问题;

5、CPU虚焊,重新植锡焊接

6、如以上处理完毕仍故障,可能是CPU芯片不良请更换。


G c

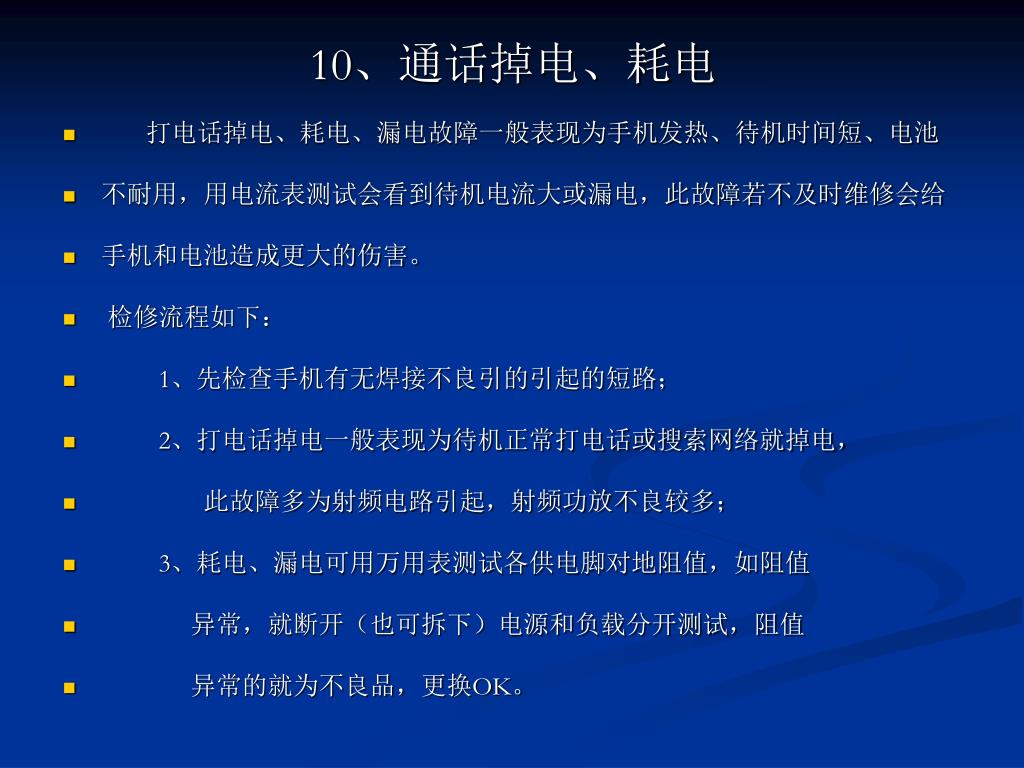

10、通话掉电、耗电

  • 打电话掉电、耗电、漏电故障一般表现为手机发热、待机时间短、电池

  • 不耐用,用电流表测试会看到待机电流大或漏电,此故障若不及时维修会给

  • 手机和电池造成更大的伤害。

  • 检修流程如下:

  • 1、先检查手机有无焊接不良引的引起的短路;

  • 2、打电话掉电一般表现为待机正常打电话或搜索网络就掉电,

  • 此故障多为射频电路引起,射频功放不良较多;

  • 3、耗电、漏电可用万用表测试各供电脚对地阻值,如阻值

  • 异常,就断开(也可拆下)电源和负载分开测试,阻值

  • 异常的就为不良品,更换OK。


11 sim

11、不识SIM卡

  • SIM卡问题主要有:不识G网SIM卡、不识CDMA卡、

  • SIM卡不能转换(双卡单待)检修流程如下:

  • 1、先检查SIM卡座有没有下陷、脏等接触

  • 不良现象,如有修复OK;

  • 2、确认SIM卡是否假焊与损坏;

  • 3、不识G网SIM卡、SIM卡不能转换可先检查SIM卡供电

  • 及转换电路,再检查G网CPU;

  • 4、不识CDMA卡重点检测SIM卡转换电路和C网CPU到CDMA卡

  • 座这间的耦合电路和C网CPU(QSC6010)。


G c

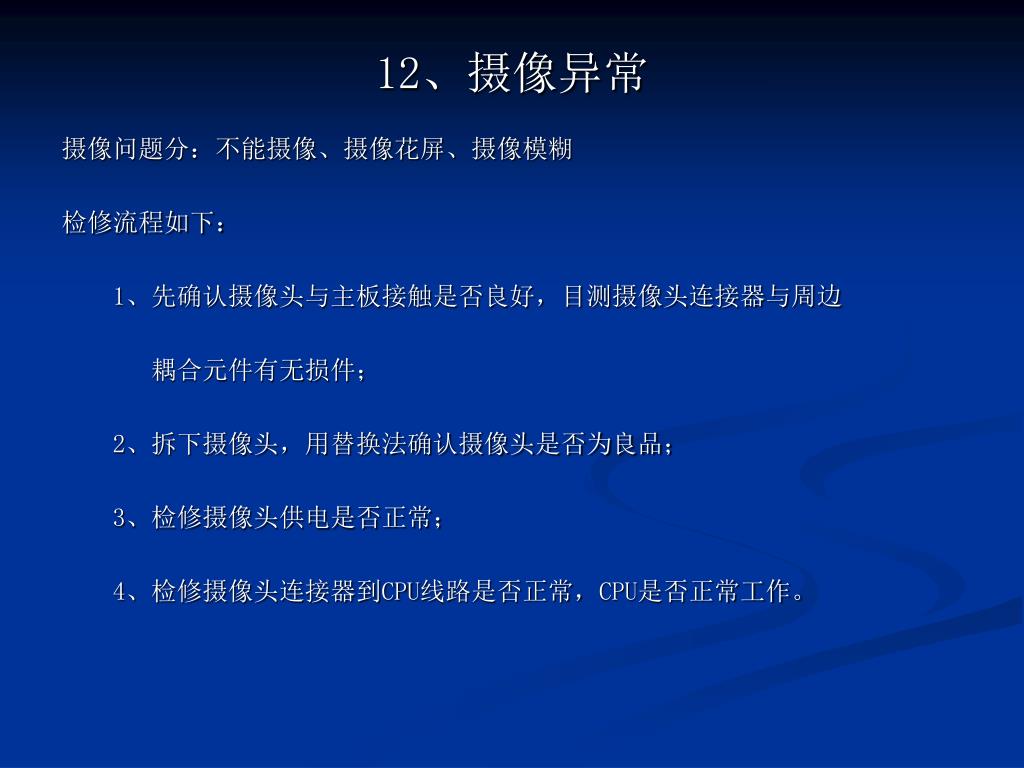

12、摄像异常

摄像问题分:不能摄像、摄像花屏、摄像模糊

检修流程如下:

1、先确认摄像头与主板接触是否良好,目测摄像头连接器与周边

耦合元件有无损件;

2、拆下摄像头,用替换法确认摄像头是否为良品;

3、检修摄像头供电是否正常;

4、检修摄像头连接器到CPU线路是否正常,CPU是否正常工作。


G c

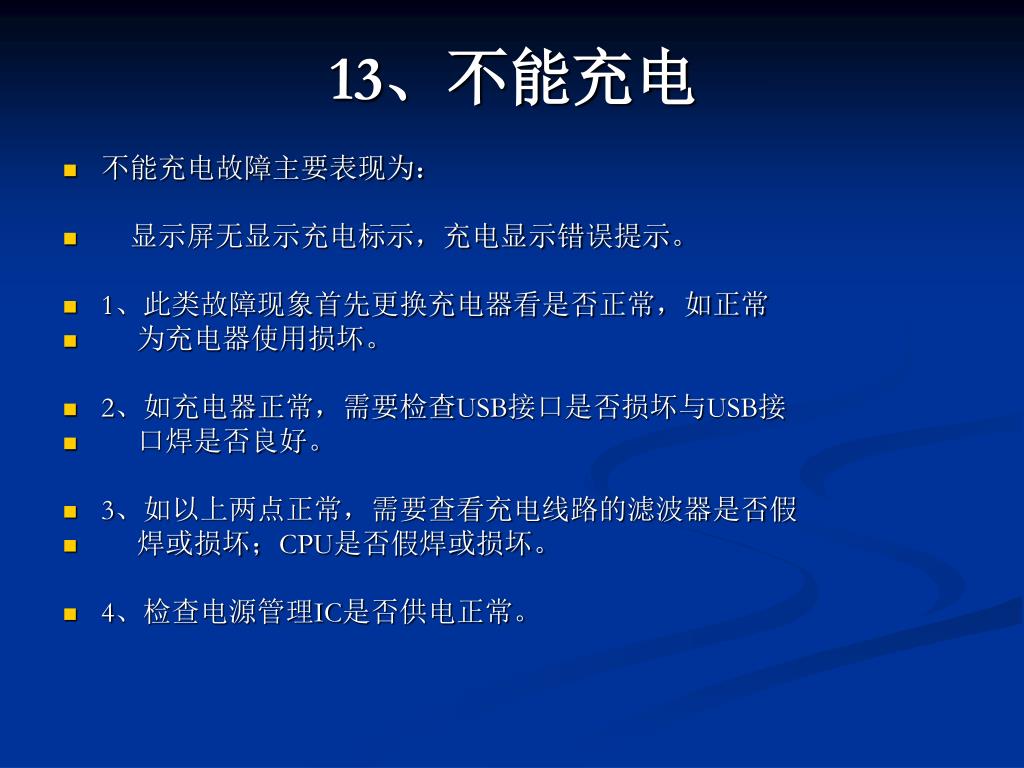

13、不能充电

  • 不能充电故障主要表现为:

  • 显示屏无显示充电标示,充电显示错误提示。

  • 1、此类故障现象首先更换充电器看是否正常,如正常

  • 为充电器使用损坏。

  • 2、如充电器正常,需要检查USB接口是否损坏与USB接

  • 口焊是否良好。

  • 3、如以上两点正常,需要查看充电线路的滤波器是否假

  • 焊或损坏;CPU是否假焊或损坏。

  • 4、检查电源管理IC是否供电正常。


G c

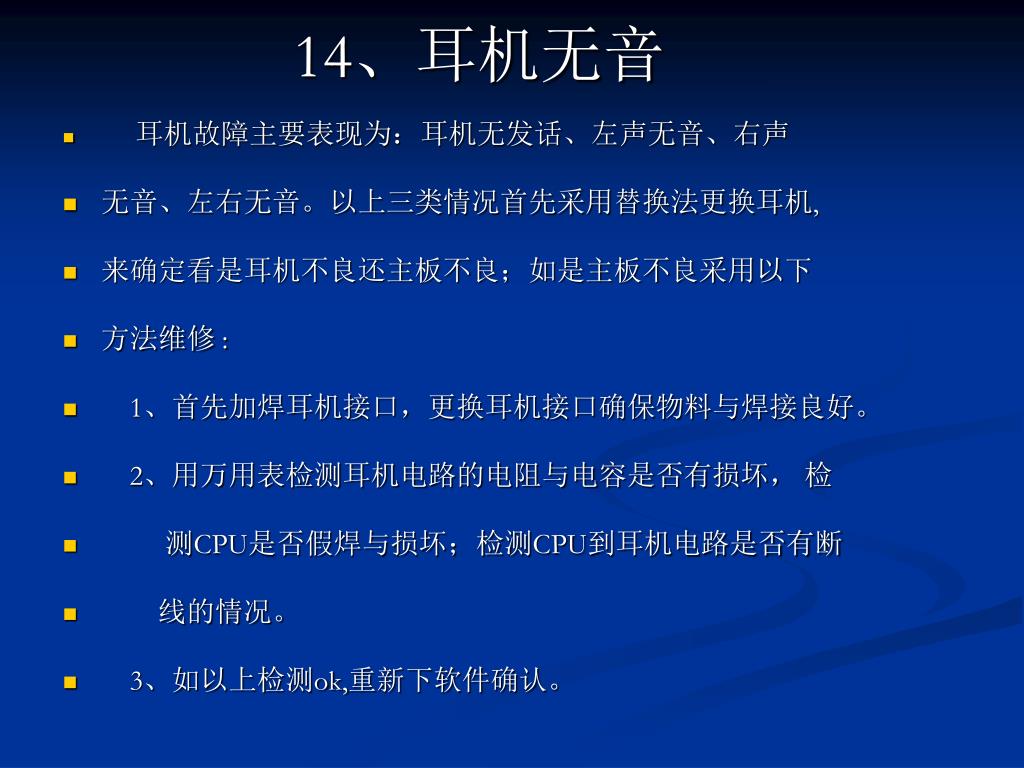

14、耳机无音

  • 耳机故障主要表现为:耳机无发话、左声无音、右声

  • 无音、左右无音。以上三类情况首先采用替换法更换耳机,

  • 来确定看是耳机不良还主板不良;如是主板不良采用以下

  • 方法维修 :

  • 1、首先加焊耳机接口,更换耳机接口确保物料与焊接良好。

  • 2、用万用表检测耳机电路的电阻与电容是否有损坏, 检

  • 测CPU是否假焊与损坏;检测CPU到耳机电路是否有断

  • 线的情况。

  • 3、如以上检测ok,重新下软件确认。


G c

以上资料仅供参考!
