電信常識 -SIP_IP_PBX(Issue 01) SIP IP-PBX 簡介

1. 電信常識-SIP_IP_PBX(Issue 01) SIP IP-PBX簡介

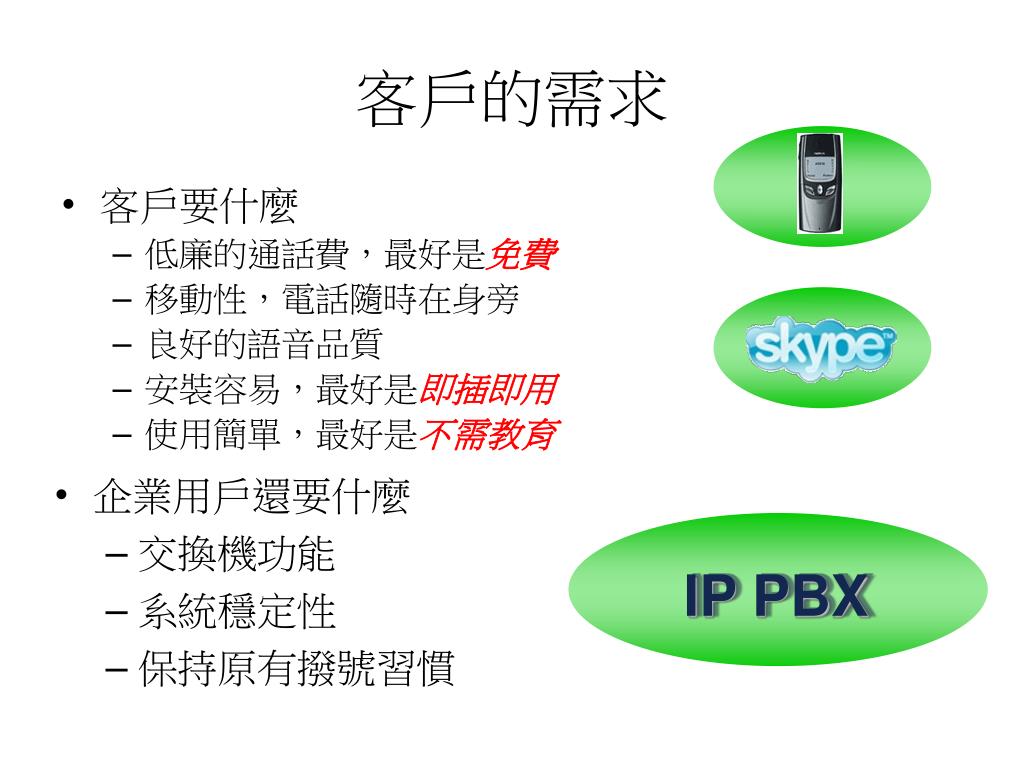

2. 客戶的需求 • 客戶要什麼 • 低廉的通話費，最好是免費 • 移動性，電話隨時在身旁 • 良好的語音品質 • 安裝容易，最好是即插即用 • 使用簡單，最好是不需教育 • 企業用戶還要什麼 • 交換機功能 • 系統穩定性 • 保持原有撥號習慣 IP PBX

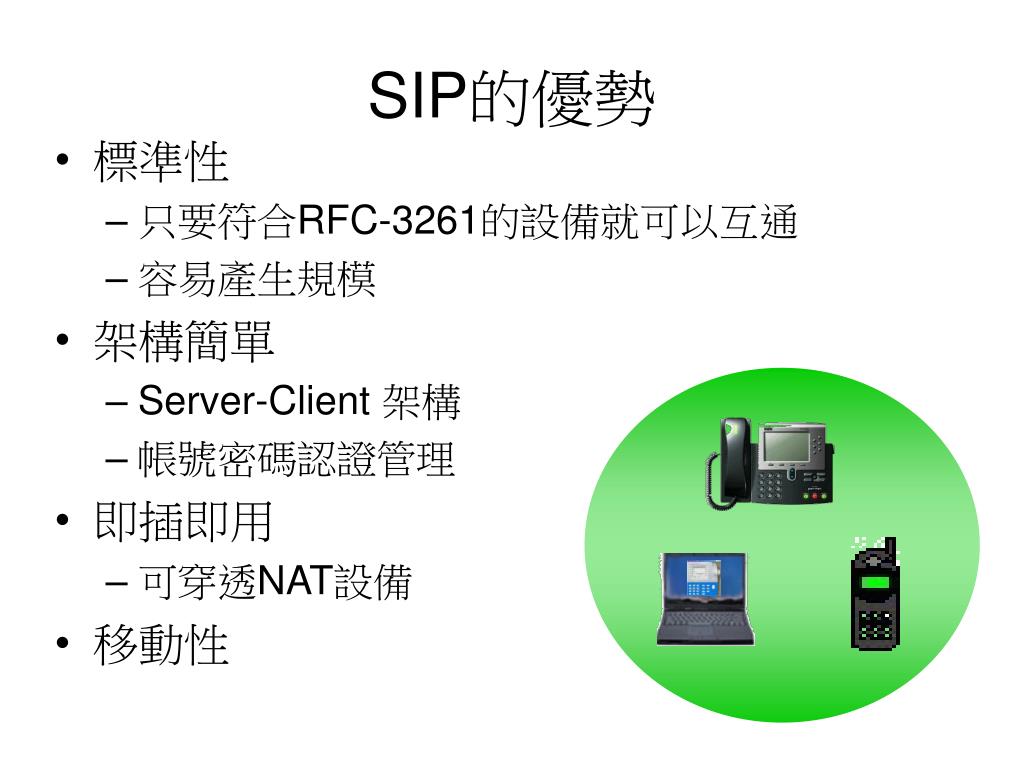

3. SIP的優勢 • 標準性 • 只要符合RFC-3261的設備就可以互通 • 容易產生規模 • 架構簡單 • Server-Client 架構 • 帳號密碼認證管理 • 即插即用 • 可穿透NAT設備 • 移動性

4. CO 070 機場 IP PBX Internet 旅館 家裡 一般 外線 SIP 外線 SIP 內線 一般 內線 SIP 內線

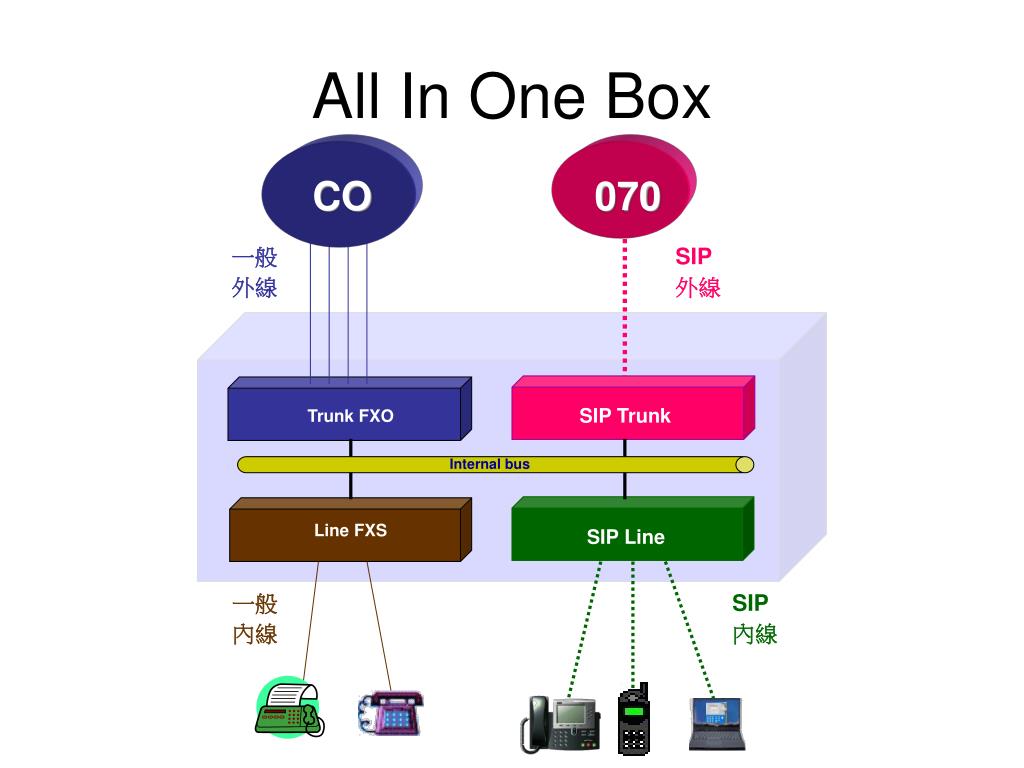

5. CO 070 SIP Trunk Trunk FXO Internal bus Line FXS SIP Line All In One Box 一般 外線 SIP 外線 一般 內線 SIP 內線

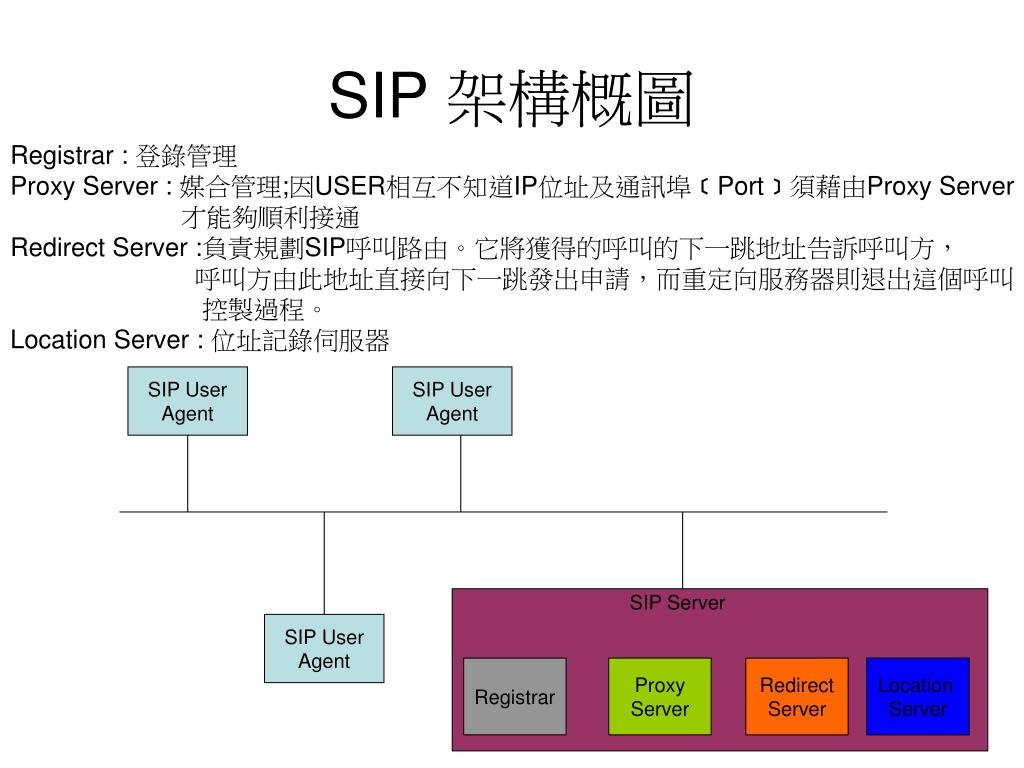

6. SIP 架構概圖 Registrar : 登錄管理 Proxy Server : 媒合管理;因USER相互不知道IP位址及通訊埠﹝Port﹞須藉由Proxy Server 才能夠順利接通 Redirect Server :負責規劃SIP呼叫路由。它將獲得的呼叫的下一跳地址告訴呼叫方， 呼叫方由此地址直接向下一跳發出申請，而重定向服務器則退出這個呼叫 控製過程。 Location Server : 位址記錄伺服器 SIP User Agent SIP User Agent SIP Server SIP User Agent Registrar Proxy Server Redirect Server Location Server

7. REGISTER sip:iptel.org SIP/2.0 From:sip:jiri@iptel.org To:sip:jiri@iptel.org Contact:<sip:195.37.78.173> Expires:3600 jiri@195.37.78.173 SIP/2.0 200 OK SIP註冊過程 Location Server SIP Registrar (domain: iptel.org)

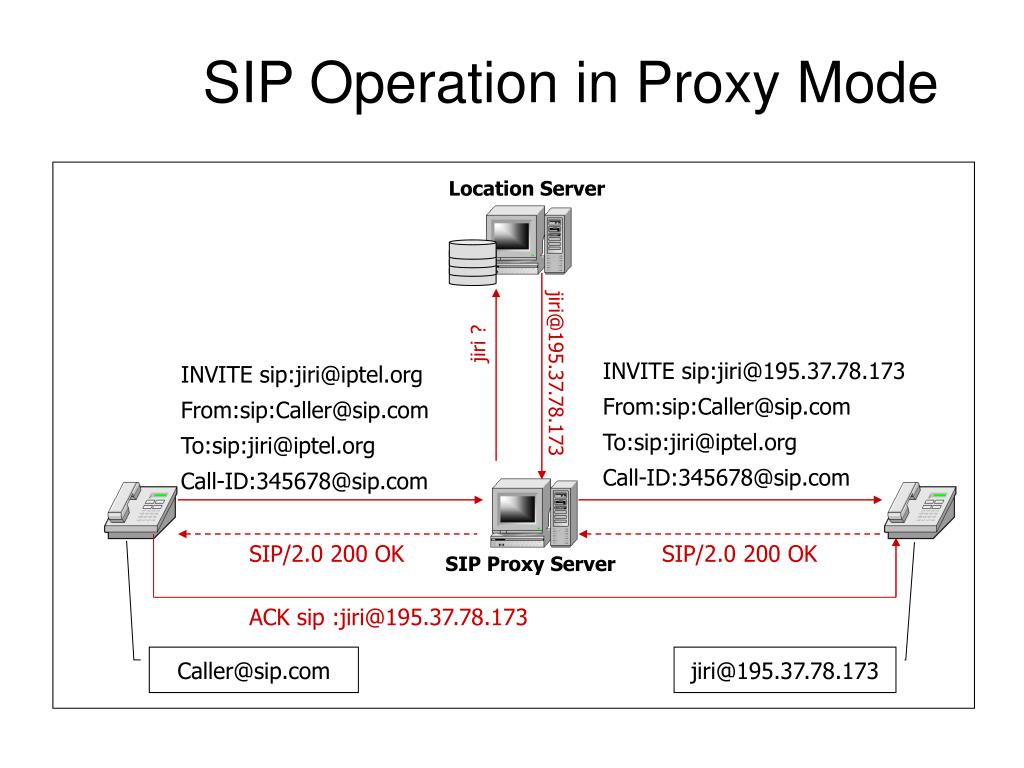

8. jiri ? INVITE sip:jiri@195.37.78.173 From:sip:Caller@sip.com To:sip:jiri@iptel.org Call-ID:345678@sip.com INVITE sip:jiri@iptel.org From:sip:Caller@sip.com To:sip:jiri@iptel.org Call-ID:345678@sip.com jiri@195.37.78.173 SIP/2.0 200 OK SIP/2.0 200 OK ACK sip :jiri@195.37.78.173 SIP Operation in Proxy Mode Location Server SIP Proxy Server Caller@sip.com jiri@195.37.78.173

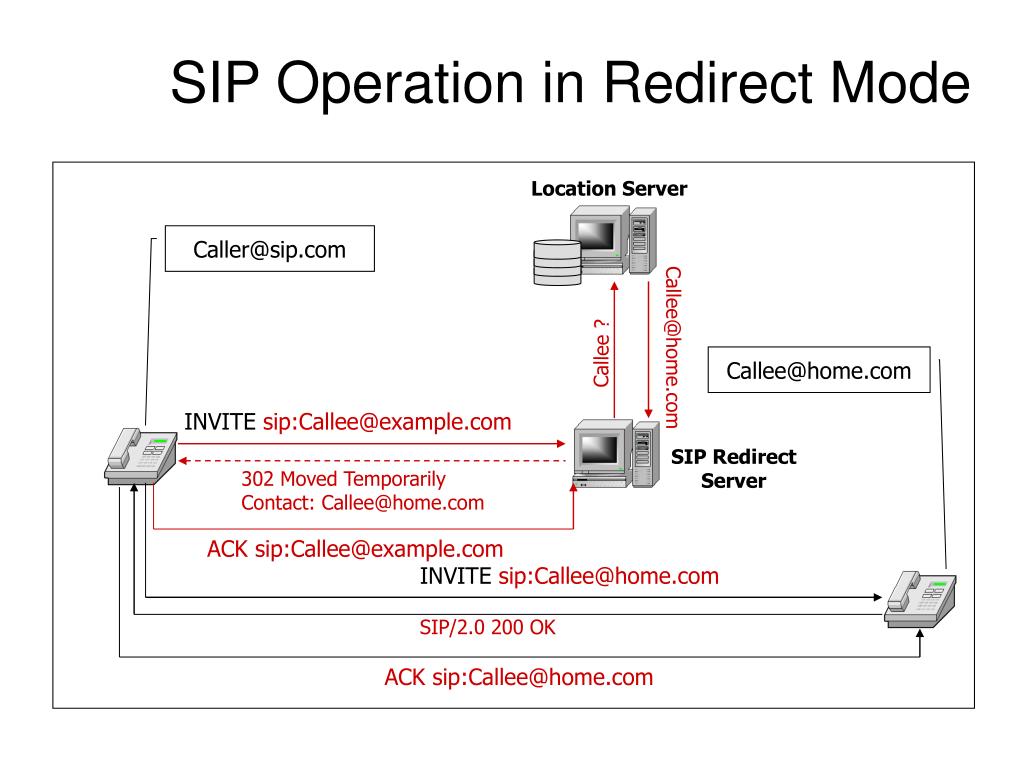

9. Callee ? Callee@home.com INVITE sip:Callee@example.com 302 Moved Temporarily Contact: Callee@home.com ACK sip:Callee@example.com INVITE sip:Callee@home.com SIP/2.0 200 OK ACK sip:Callee@home.com SIP Operation in Redirect Mode Location Server Caller@sip.com Callee@home.com SIP Redirect Server

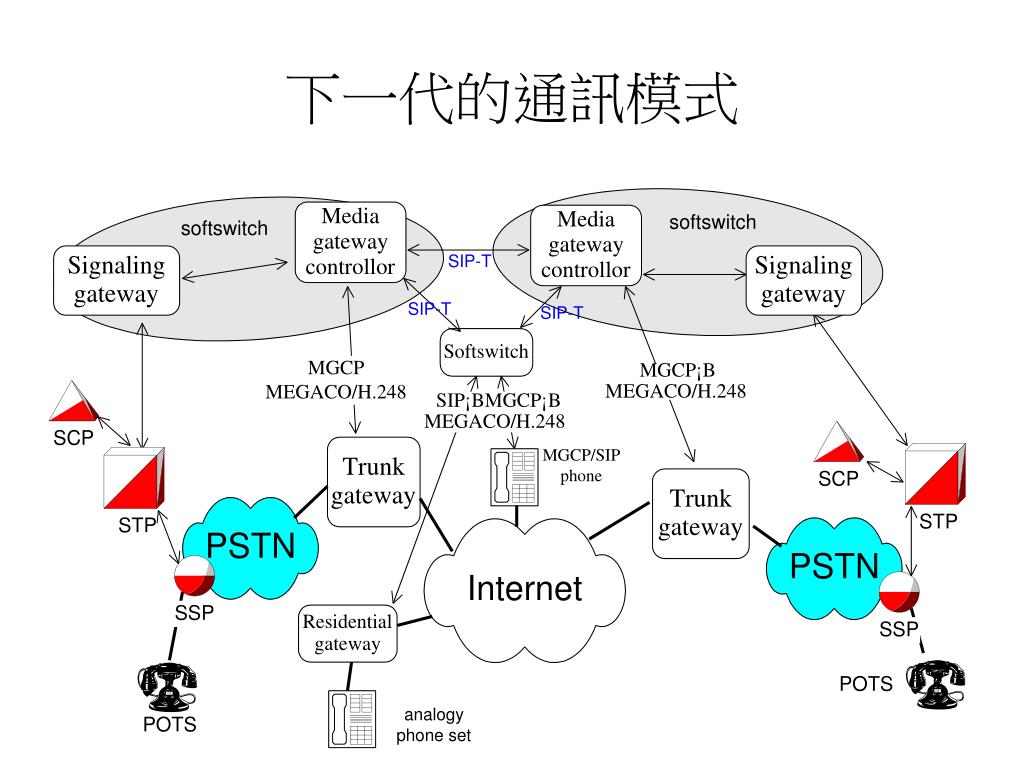

10. 下一代的通訊模式

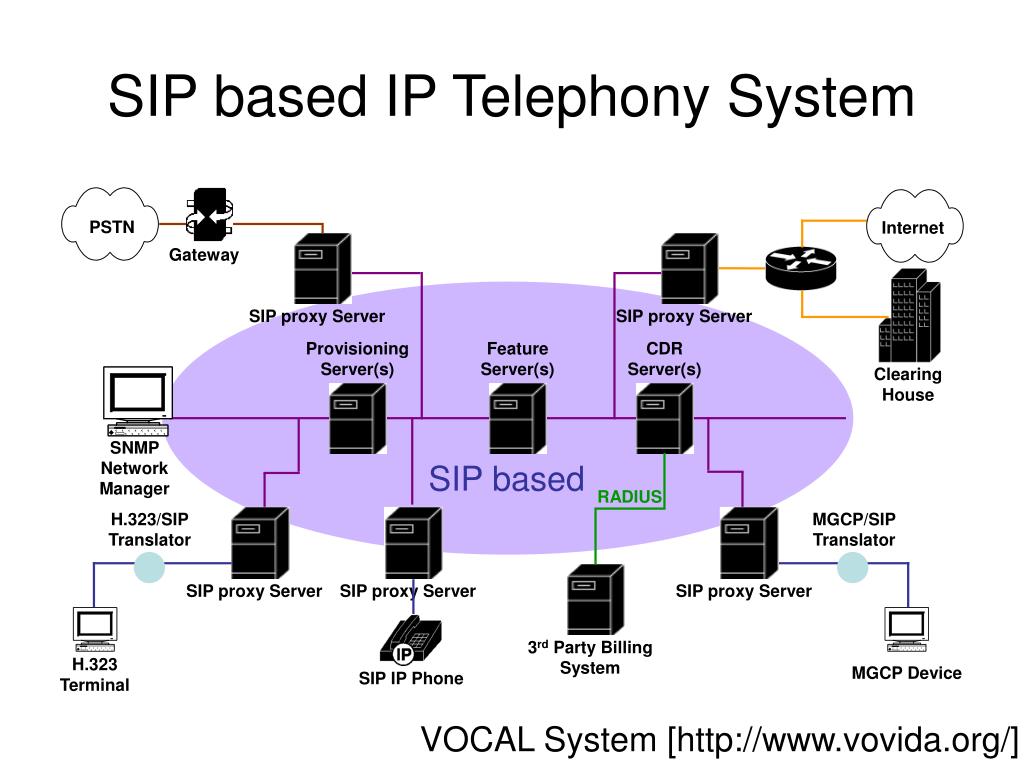

11. PSTN Gateway SIP proxy Server SIP proxy Server SIP proxy Server SIP proxy Server 3rd Party Billing System SIP proxy Server Provisioning Server(s) Feature Server(s) CDR Server(s) Internet Clearing House RADIUS H.323/SIP Translator MGCP/SIP Translator SNMP Network Manager MGCP Device SIP IP Phone H.323 Terminal SIP based IP Telephony System SIP based VOCAL System [http://www.vovida.org/]

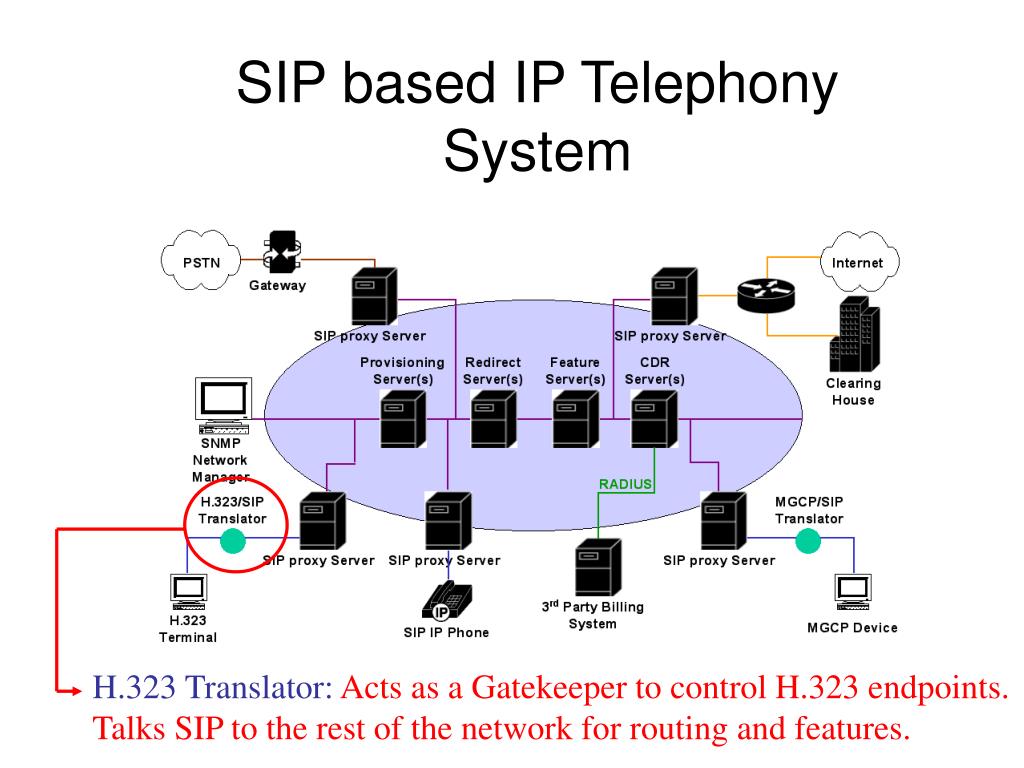

12. H.323 Translator: Acts as a Gatekeeper to control H.323 endpoints. Talks SIP to the rest of the network for routing and features. SIP based IP Telephony System

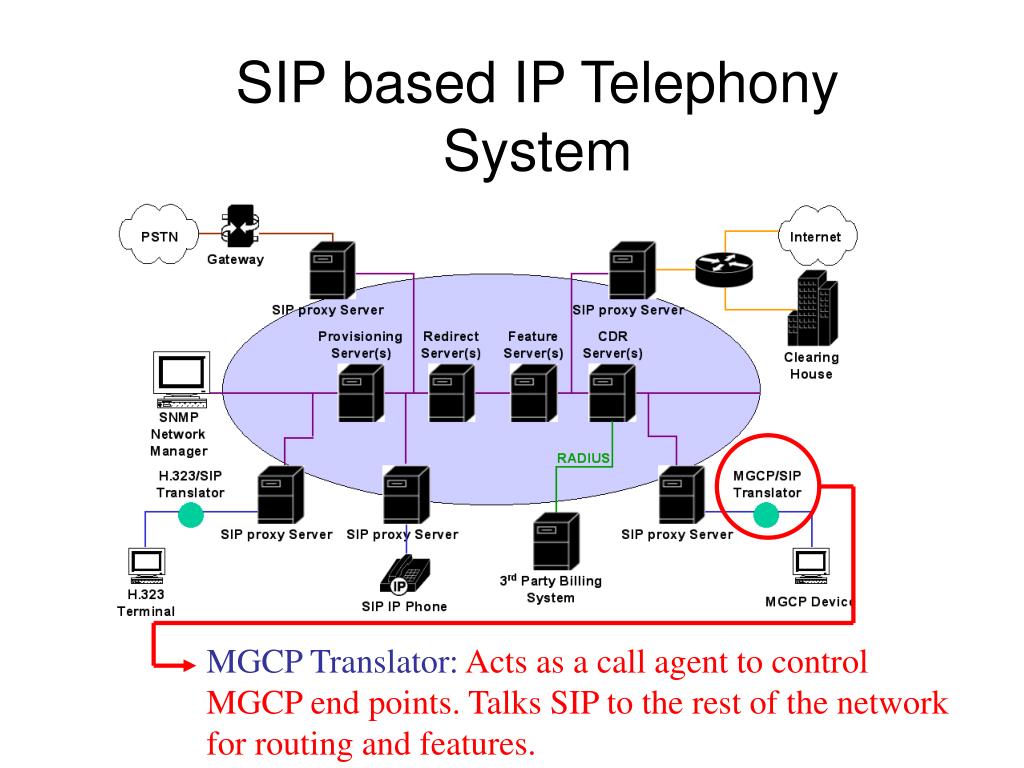

13. MGCP Translator: Acts as a call agent to control MGCP end points. Talks SIP to the rest of the network for routing and features. SIP based IP Telephony System

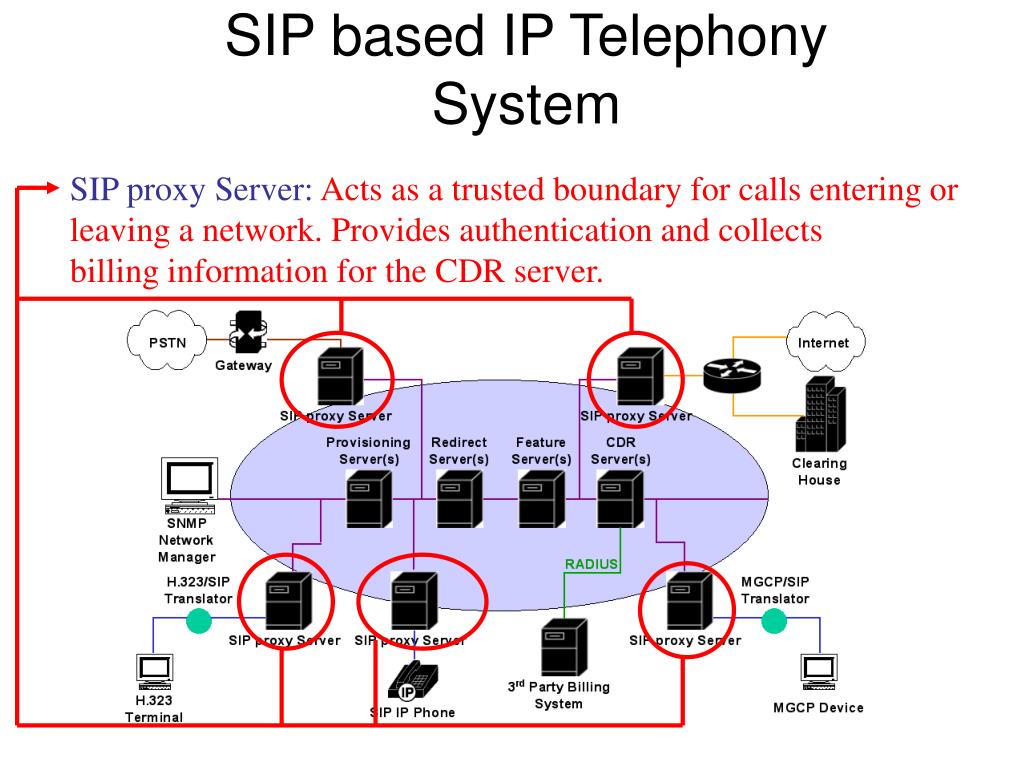

14. SIP based IP Telephony System SIP proxy Server: Acts as a trusted boundary for calls entering or leaving a network. Provides authentication and collects billing information for the CDR server.

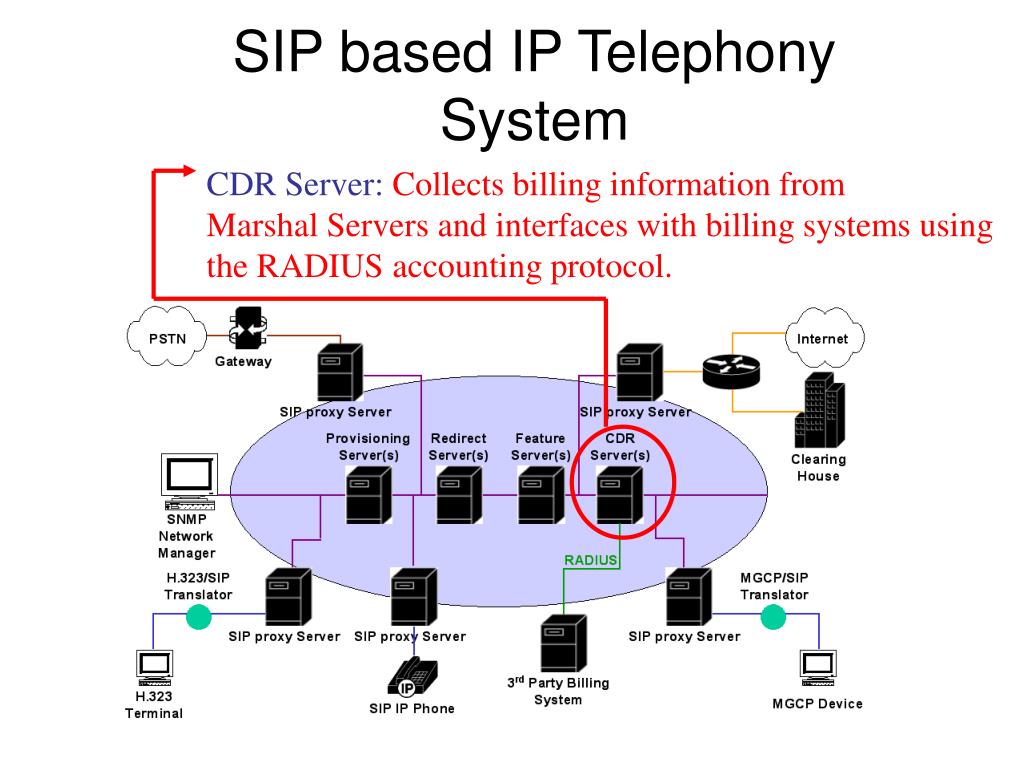

15. SIP based IP Telephony System CDR Server: Collects billing information from Marshal Servers and interfaces with billing systems using the RADIUS accounting protocol.

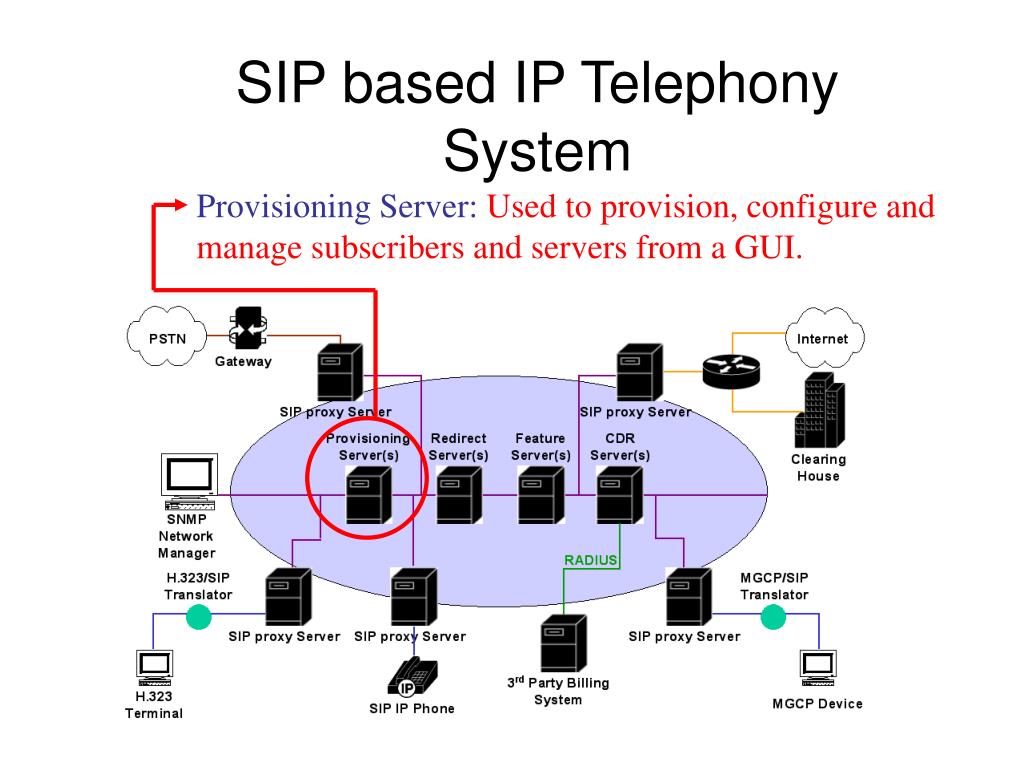

16. SIP based IP Telephony System Provisioning Server: Used to provision, configure and manage subscribers and servers from a GUI.

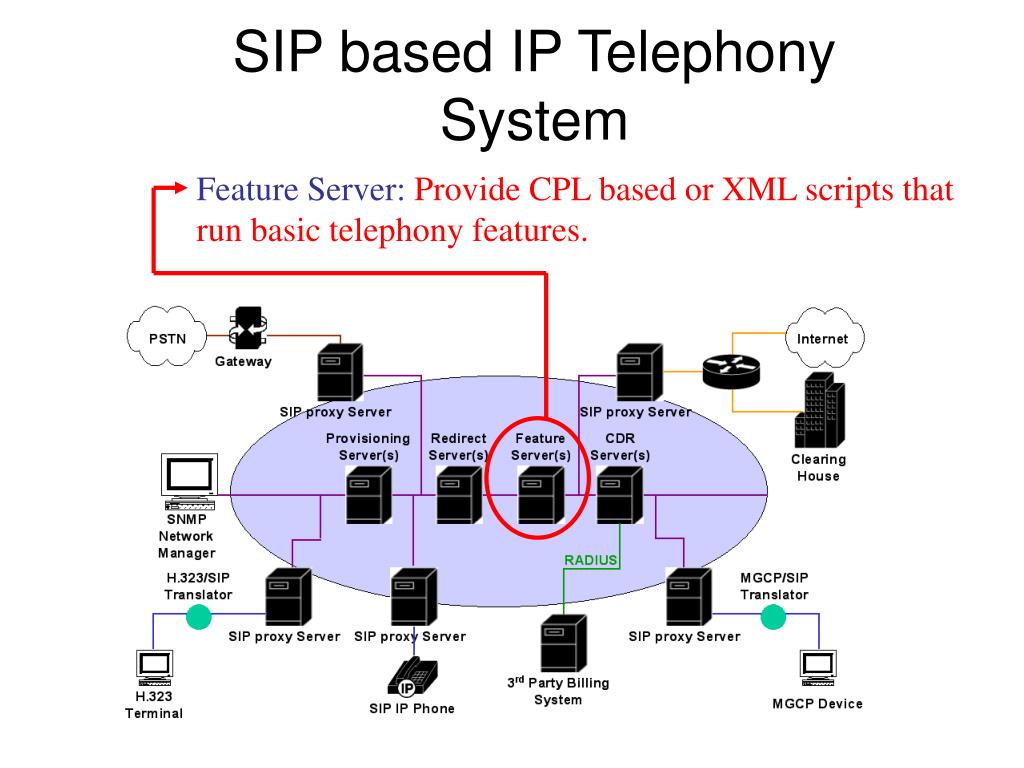

17. SIP based IP Telephony System Feature Server:Provide CPL based or XML scripts that run basic telephony features.

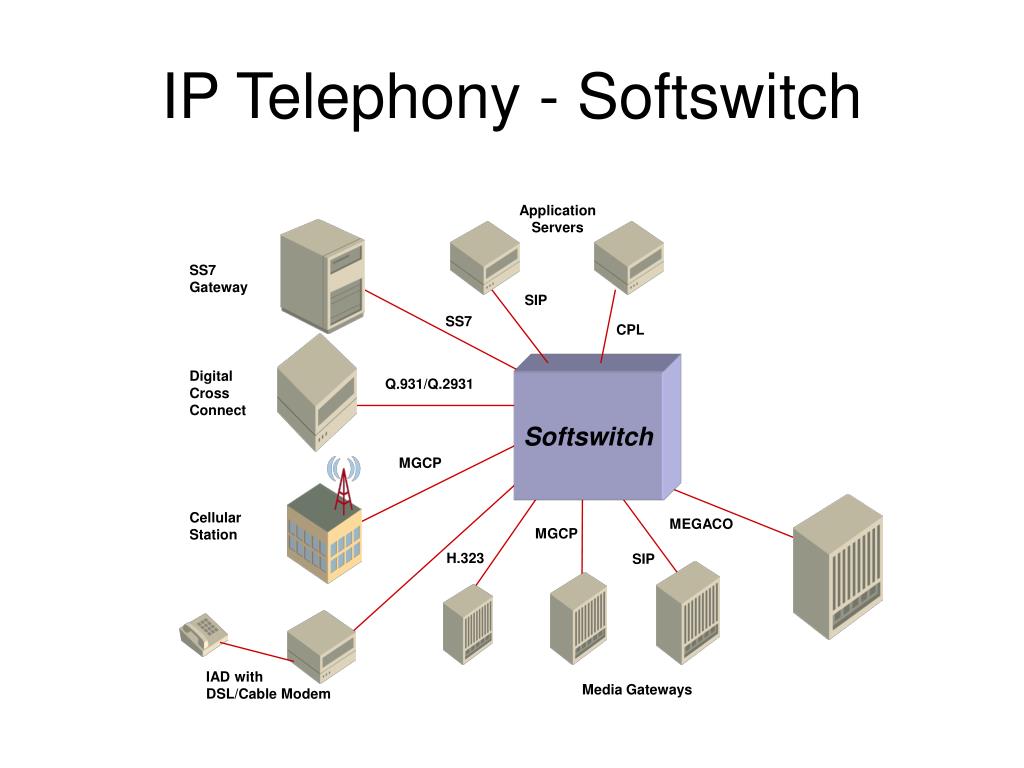

18. IP Telephony - Softswitch Application Servers SS7 Gateway SIP SS7 CPL Digital Cross Connect Q.931/Q.2931 Softswitch MGCP Cellular Station MEGACO MGCP H.323 SIP IAD with DSL/Cable Modem Media Gateways

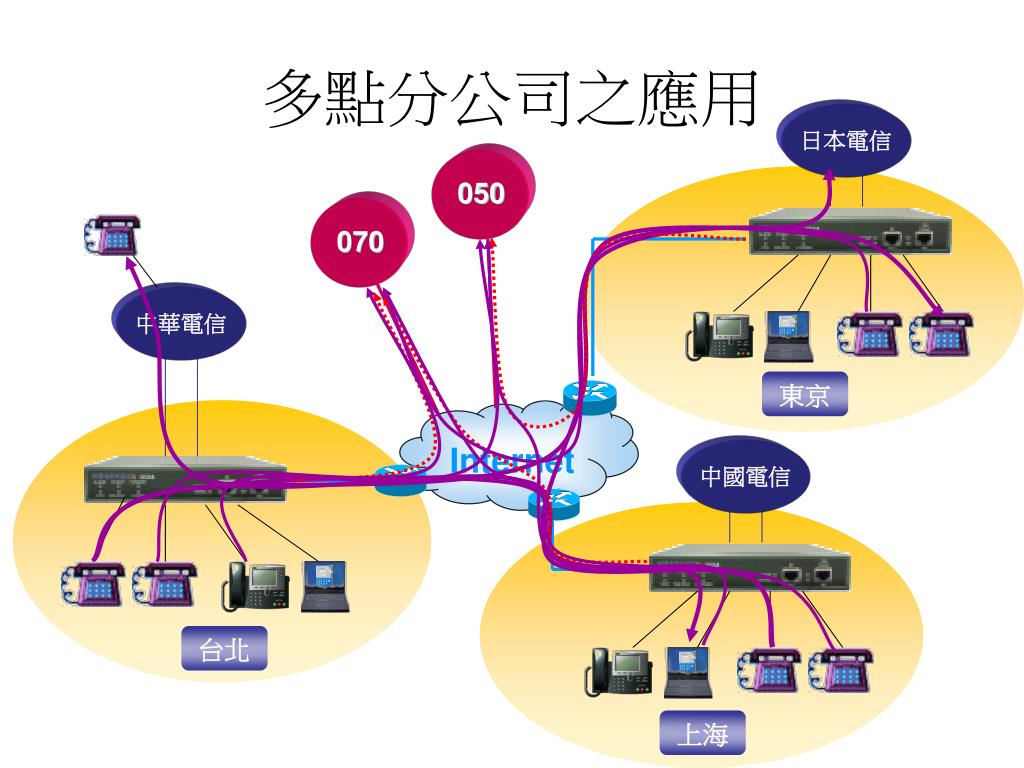

19. 日本電信 050 070 東京 Internet 中國電信 上海 多點分公司之應用 中華電信 台北

20. CO 070 外出 樓上 Internet 朋友 樓下 親戚 家庭之應用 家裡

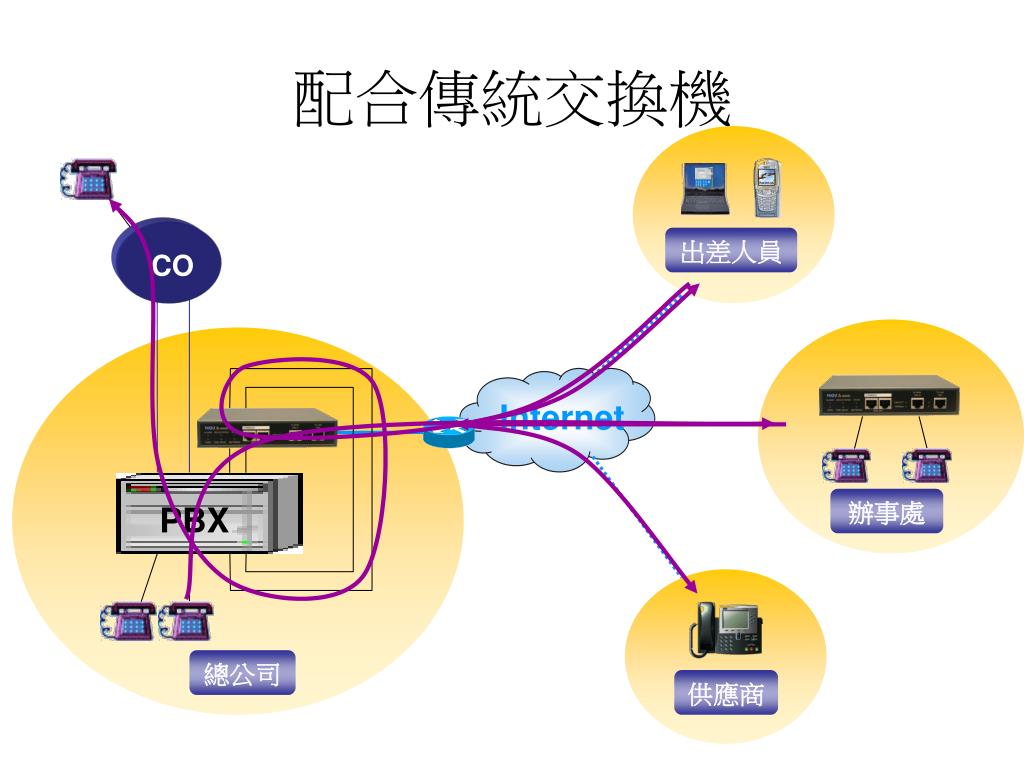

21. 出差人員 Internet 辦事處 供應商 配合傳統交換機 CO PBX 總公司

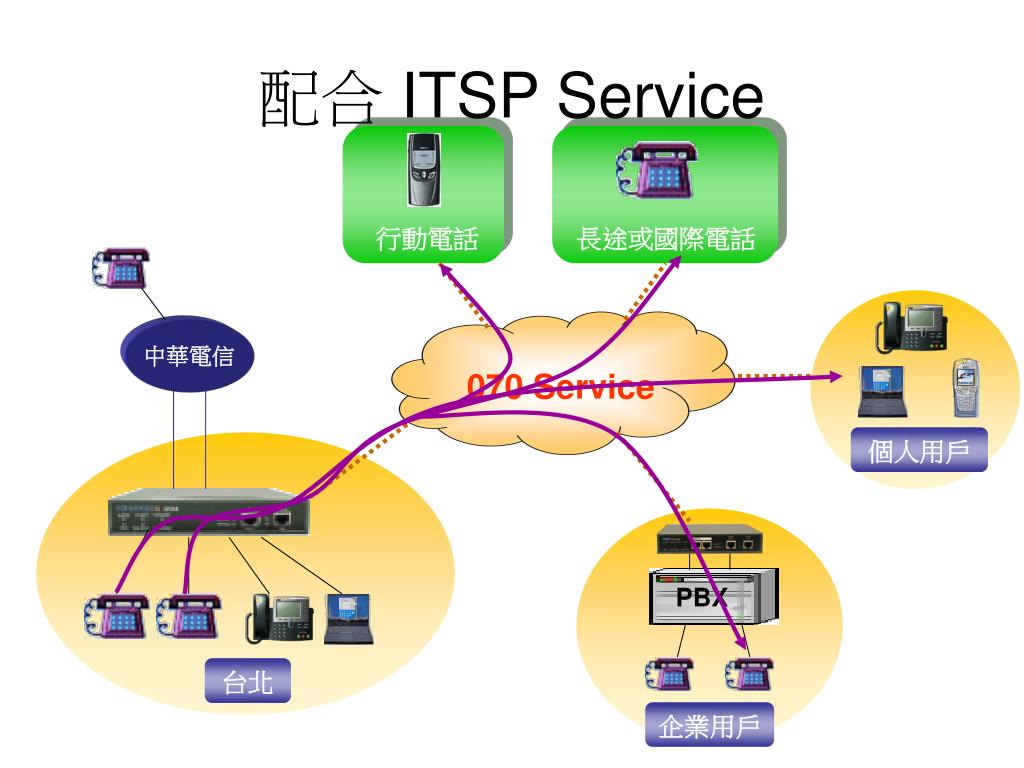

22. 行動電話 長途或國際電話 070 Service 企業用戶 PBX 個人用戶 配合 ITSP Service 中華電信 台北

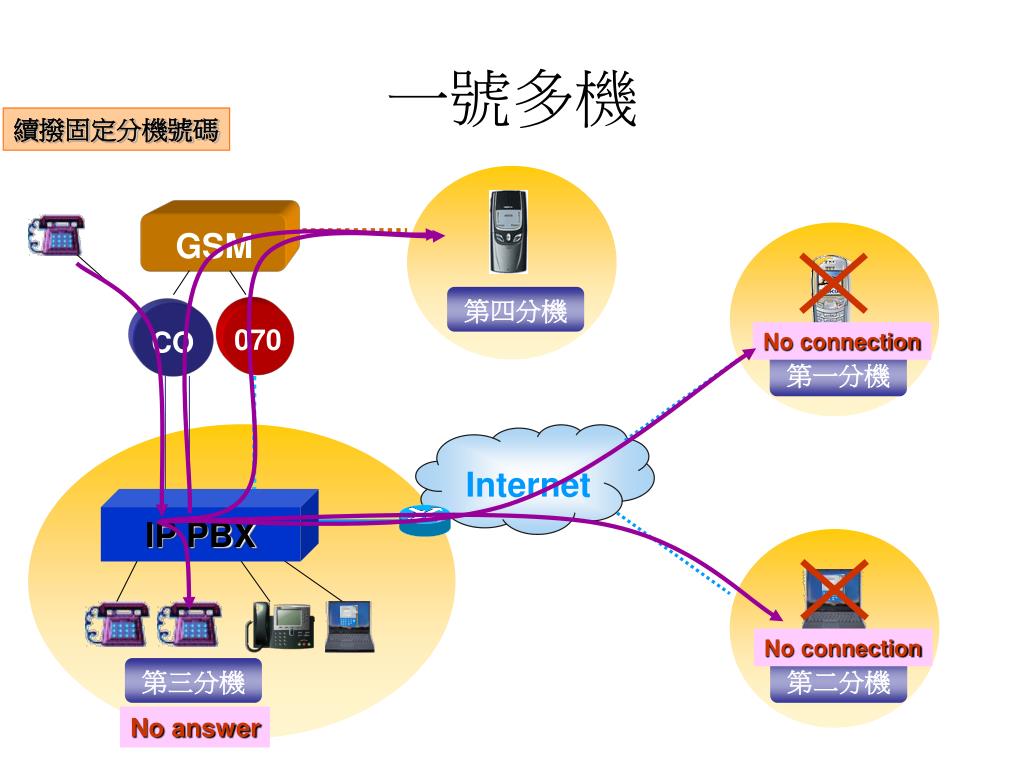

23. GSM CO 第四分機 Internet 第一分機 No connection No connection 第二分機 一號多機 續撥固定分機號碼 070 IP PBX 第三分機 No answer

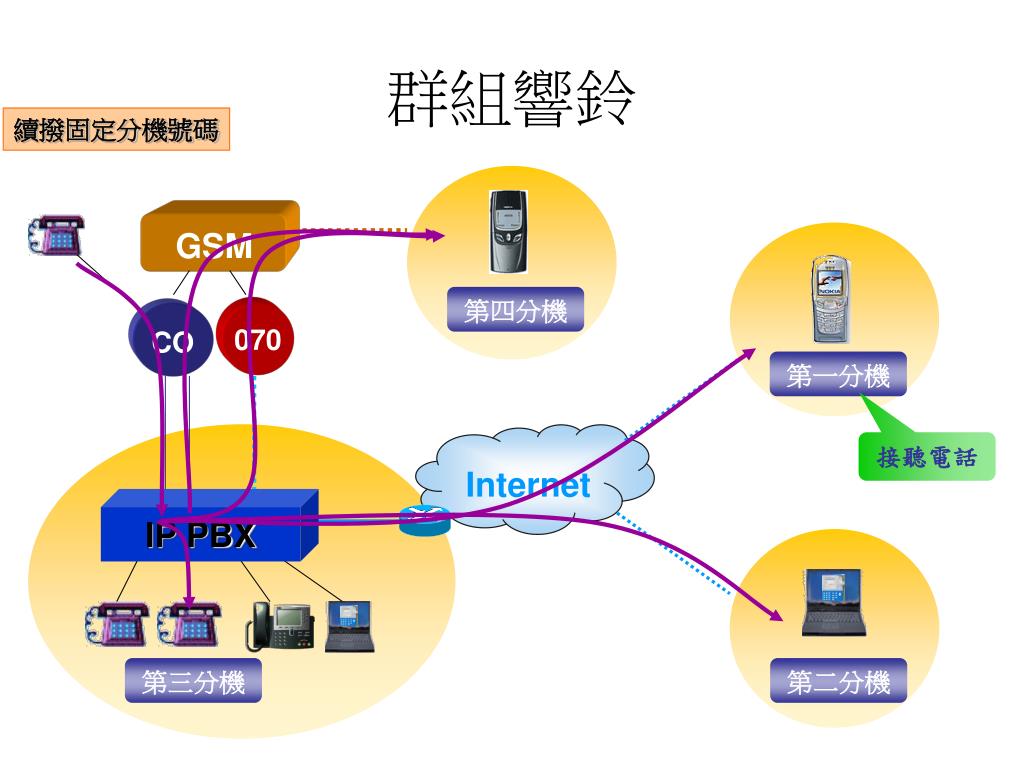

24. GSM CO 第四分機 Internet 第一分機 第二分機 群組響鈴 續撥固定分機號碼 070 接聽電話 IP PBX 第三分機

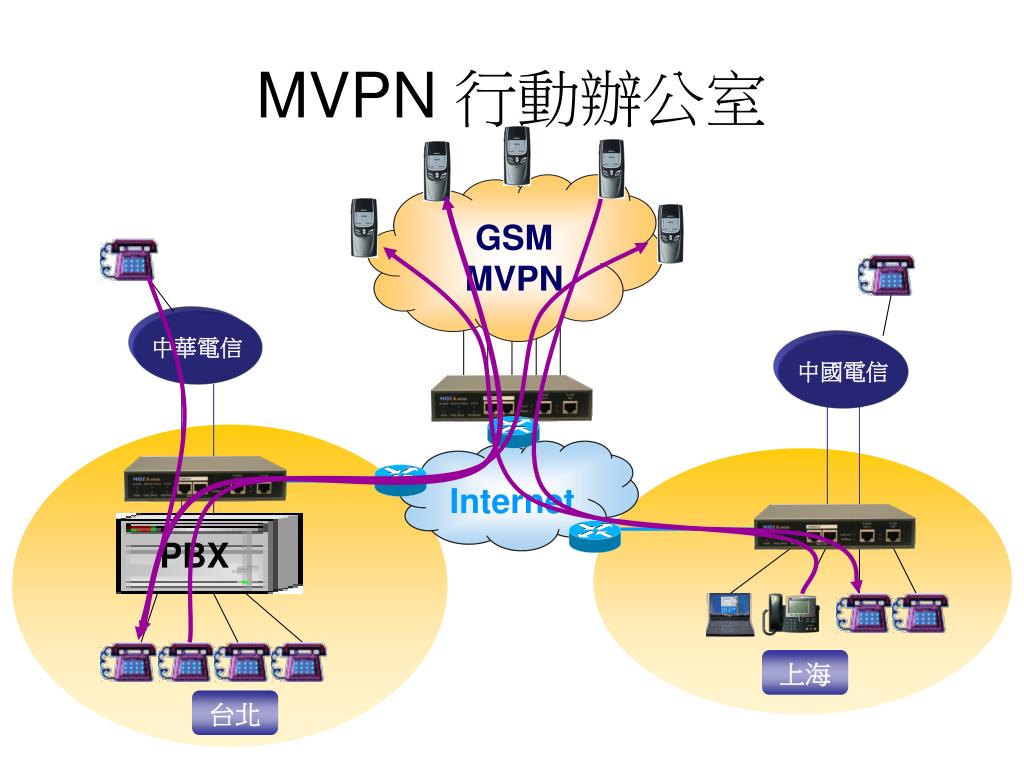

25. GSM MVPN Internet MVPN 行動辦公室 中華電信 中國電信 PBX 上海 台北

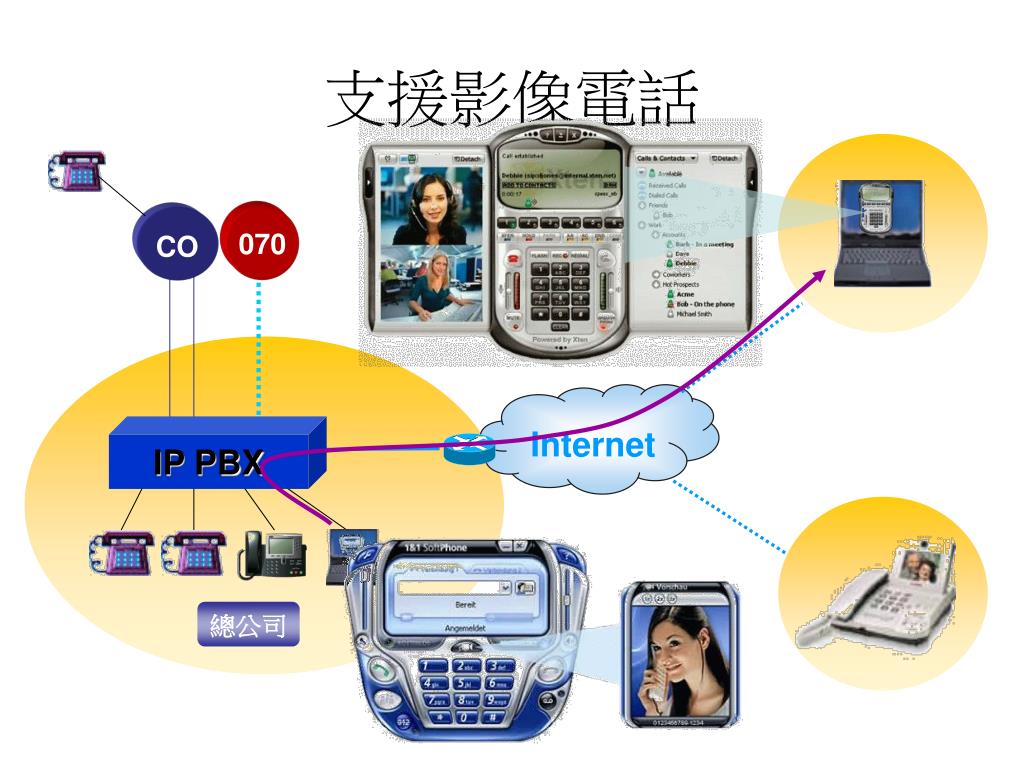

26. CO Internet 支援影像電話 070 IP PBX 總公司

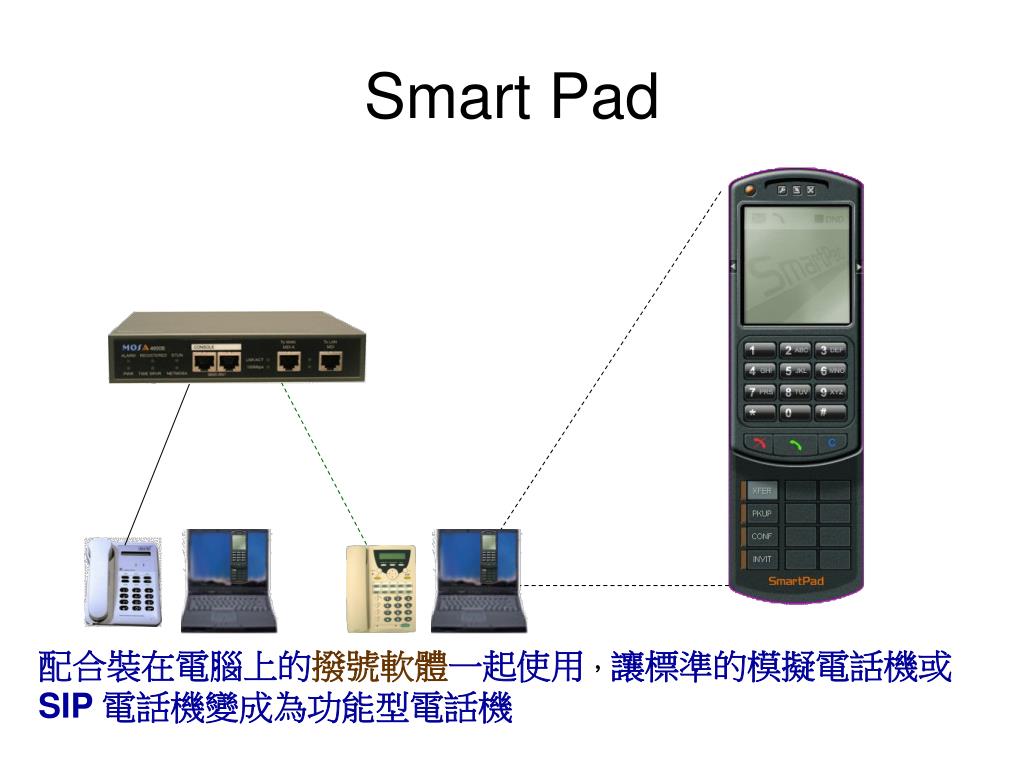

27. Smart Pad 配合裝在電腦上的撥號軟體一起使用，讓標準的模擬電話機或 SIP 電話機變成為功能型電話機
