Presentation Transcript


941245029

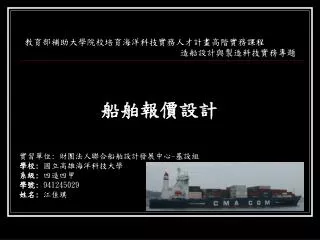

教育部補助大學院校培育海洋科技實務人才計畫高階實務課程

造船設計與製造科技實務專題

船舶報價設計

實習單位: 財團法人聯合船舶設計發展中心-基設組

學校: 國立高雄海洋科技大學

系級: 四造四甲

學號: 941245029

姓名: 江佳琪


941245029

概略初步設計工作流程

  • 資料蒐集分析

  • 主要尺寸初定

  • 簡要規範書撰寫

完成

  • 概略一般佈置圖

  • 基本性能計算

  • ( GHS軟體)

  • 船型評估

  • 線型開發

  • ( Fast ship軟體)

  • 阻力與推進


1991 2007 1000teu

資料蒐集分析1991~2007年1000TEU貨櫃船


941245029

統計資料分析


941245029

初定主要尺寸

船東需求:

(1)1000TEU

(2)Vs: 18 kts  DWT(design)= 14000t 設計吃水: 8.0 m

(3)續航力: 15000NM浬

(4)DWT: 17000 t寸法吃水= ? m


941245029

初定尺寸:

  • LENGTH BETWEEN PERPENDICULARS (LBP) 145.00 M

  • BREADTH﹐ MOULDED 24.00 M

  • DEPTH﹐ MOULDED 12.00 M

  • DESIGN DRAFT﹐ EXTREME 8.00M

  • BLOCK COEFFICIENT (Cb) 0.713

  • LIGHT SHIP WEIGHT 5.700 MT

  • DEADWEIGHT(DESIGN) 19.700 MT

  • DISPLACEMENT(DESIGN) 18213.398M3

  • DISPLACEMENT(SCANT) 22700M3

  • MAXIMAM CONTINUOUS RATING(MCR) 9382.65 Kw

  • Fn 0.246

  • 推進 0.0162


941245029

初定尺寸:

  • 機艙長度:

  • Main engine: MAN B&W

  • M/E: 6S50ME-C

  • 948kW × 127rpm

  • Lmin: 6774 mm × 2.516935mm機艙長度

  • Dmass: 195t

  • SFOC: 171g/ kW.hr


941245029

初定尺寸:

  • 求舯剖面面積AM :

    公式一:

    Cp = CB / CM = 0.713/0.992 = 0.719,CB=0.713

    A= (R.R)-(π/4.R2)

    公式二:

    CM=AM/(B × d)=1-【(1-π/4).R2 × 2】/ B × D

    0.992 =【24×8-(2-π/2)R2】/ 24 × 8

    R = 1.892


941245029

概略一般佈置圖

  • 貨櫃尺寸規格:

橫剖面之貨櫃間距:

縱剖面之貨櫃間距:


941245029

概略一般佈置圖

  • 各間隙距離(單位mm) :

規定如下:

在預估貨櫃時是依據SOLAS的規定設計,

艙內佈置則是依據貨櫃和艙壁的安全距離作設計

* 視線決定於LBP × 2 或 小於500。

* 拱高 (寬1000mm,高200mm)。

*220mm防止船殼撞擊貨櫃。

*船身最上層貨櫃到艙蓋間應保留655mm。

*人行道保留2000mm。

*雙重底1500mm。

*釣桿距離預留3200mm。

*艙蓋高度650mm。

*防碰艙壁長度Fm :

FP 0.05Lf ~ 0.08Lf,L=145m,Fm為7.25。


941245029

初步設繪ㄧ般佈置圖


941245029

比較修改前及修改後的橫剖面圖

修改後

修改前

(D:12m、B:24m)

(D:13.5m、B:22.7m)


941245029

修改後概略一般佈置


941245029

修改初定尺寸

  • LENGTH BETWEEN PERPENDICULARS (LBP) 145.00 M

  • BREADTH﹐ MOULDED 22.70 M

  • DEPTH﹐ MOULDED 13.50 M

  • DESIGN DRAFT﹐ EXTREME 8.00M

  • BLOCK COEFFICIENT (Cb) 0.66

  • LIGHT SHIP WEIGHT 5.300 MT

  • DEADWEIGHT(DESIGN) 19.100 MT

  • DISPLACEMENT(DESIGN) 17813.598M3

  • DISPLACEMENT(SCANT) 22100M3

  • MAXIMAM CONTINUOUS RATING(MCR) 9382.65 Kw

  • Fn 0.246

  • 推進 0.0162

  • LCB -1.88 M


941245029

歷史資料

阻力與推進


941245029

初步線型開發


Displacement 18047 252m 3 lcb 74 611 cb 0 656

FastShip船體線圖

Displacement :18047.252M3LCB:74.611Cb:0.656


Fastship

FastShip立體線圖


941245029

繪製線型要點:


941245029

艙區劃分:


941245029

計算各排橫剖面可放置多少貨櫃數目

* 發現貨櫃與線形相距太近,得以法規規定在法線70mm以上才可排列,

以避免貨櫃與船殼撞擊。


11 971

甲板以下共11排, 共可排列971貨櫃


941245029

想辦法讓貨櫃數達1000TEU


941245029

線型完成,貨櫃排列數確定後


941245029

THE END
