  1. RECTIFICADOR PUENTE H.CC-CC JOSELIN BURGOS ORTEGA ING. ELECTRONICA Integrantes: IGNACIO ORTIZ BAEZ ING. ELECTRONICA

  2. CONVERTIDOR DE PUENTE COMPLETO Un convertidor cc-cc en puente completo, a diferencia de los convertidores buck, boost, buck-boost y Cúk, permite el flujo de potencia en los dos sentidos. La tensión de salida y la intensidad de salida pueden variar su polaridad de forma independiente, permitiendo su funcionamiento en los cuatro cuadrantes del plano. POTENCIA

  3. INVERSOR PUENTE COMPLETO POTENCIA

  4. CIRCUITO DE PUENTE COMPLETO POTENCIA

  5. ECUACIONES DE PUENTE COMPLETO CC-CC Voltaje instantáneo a partir de las series de Fourier Vrms Vrms de la componente fundamental Cuando n=1 potencia

  6. CIRCUITO CC.CC DE PUENTE COMPLETO POTENCIA

  7. ANALIS DEL PUENTE H Las anteriores condiciones muestran que la tensión vANdepende únicamente de qué interruptor de la pata A esté cerrado, y no del sentido de la corriente de salida. Por ello, la tensión media de salida del convertidor en el punto A durante el periodo Ts es función tanto de la tensión de entrada VDA+: como del ratio de activación del interruptor T ton y toffrepresentan, respectivamente, los intervalos en que TA+ se encuentra cerrado y abierto. V0 = (VAN - VBN )

  8. CONTROL DEL PUENTE COMPLETO (PWM) (TA+, TB-) (TA-, TB+) POTENCIA

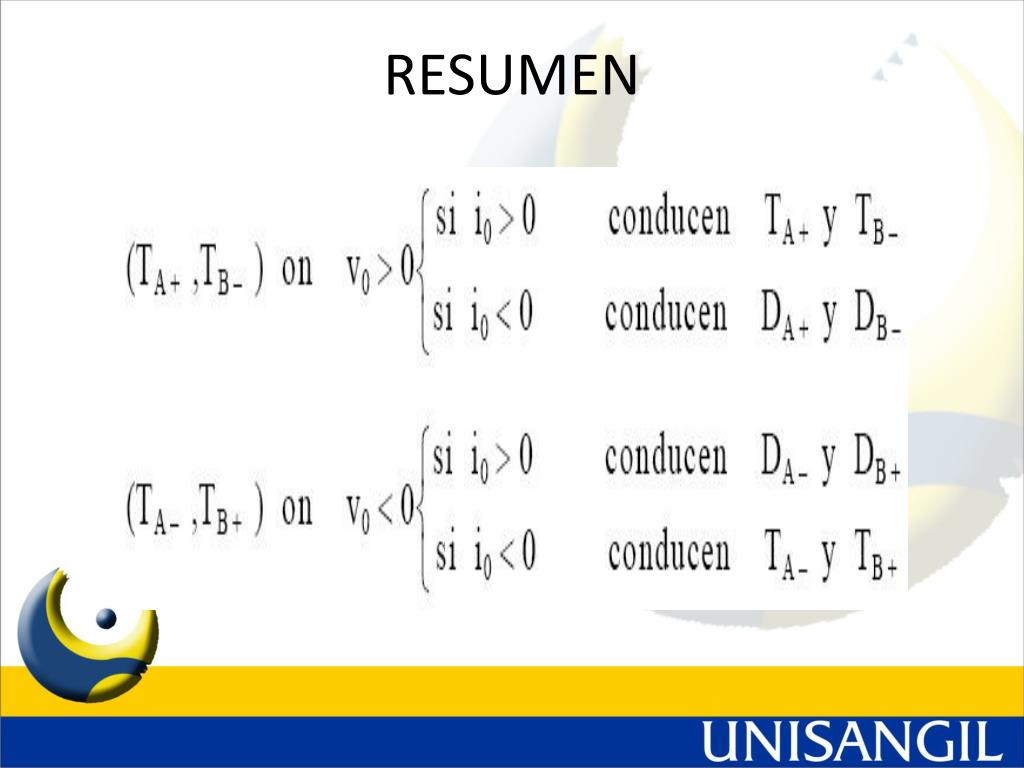

  9. RESUMEN

  10. APLICACIÓN • La principal aplicación de estos convertidores reside en su empleo en el accionamiento de motores de corriente continua. • En fuentes de voltajes conmutada. • Activación de robots. • Aire acondicionado

  11. DESVENTAJAS • Conexión en cascada • Requieren fuentes dc aisladas para cada etapa del puente, por tanto será necesario emplear un transformador con múltiples secundarios o bien múltiples transformadores independientes

  12. BIBLIOGRAFIA • http://www.uma.es/investigadores/grupos/electronica_potencia/index.php?option=com_content&view=article&catid=15%3Abloque-2-convertidores&id=79%3A41-conceptos-basicos-de-los-inversores-conmutados&Itemid=97 POTENCIA

  13. Muchas gracias JOSELIN BURGOS ORTEGA ING. ELECTRONICA joselinburgos@unisangil.edu.co IGNACIO ORTIZ BAEZ ING. ELECTRONCA Ignacioortiz @unisangil.edu.co
