Plugues e Tomadas para Uso

Residencial e Análogo

ABNT NBR 14136

Inmetro – Dqual

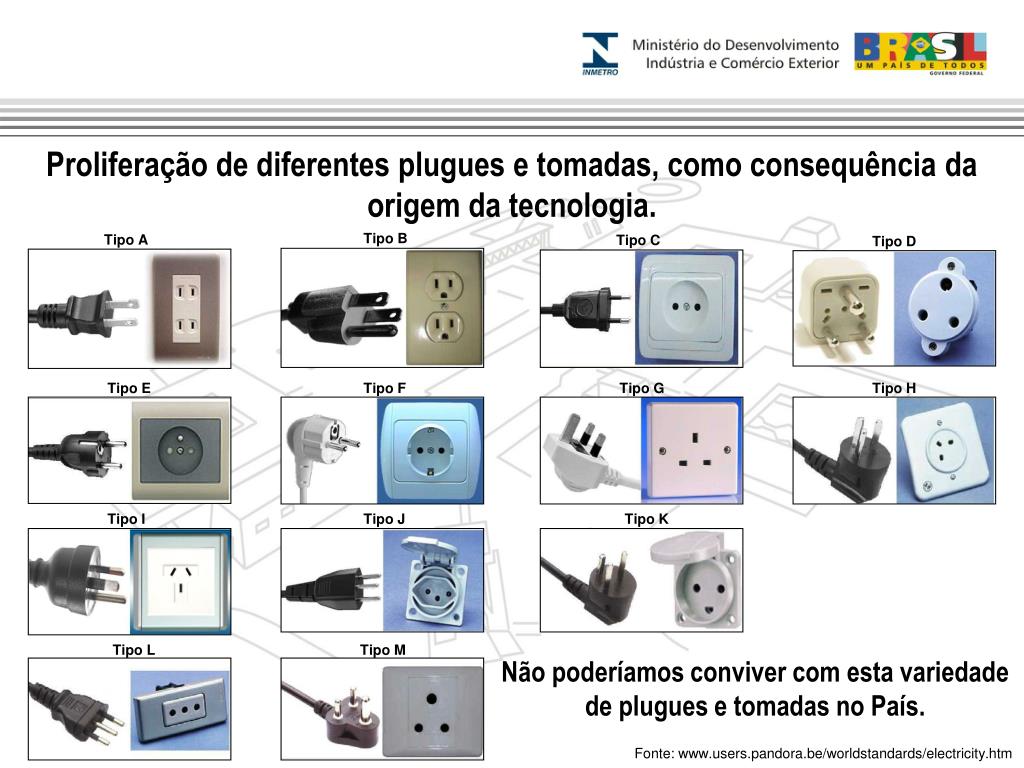

Proliferação de diferentes plugues e tomadas, como consequência da origem da tecnologia.

Tipo B

Tipo A

Tipo C

Tipo D

Tipo E

Tipo F

Tipo G

Tipo H

Tipo I

Tipo J

Tipo K

Tipo L

Tipo M

Não poderíamos conviver com esta variedade de plugues e tomadas no País.

Fonte: www.users.pandora.be/worldstandards/electricity.htm


Diversidade de configurações consequência da origem da tecnologia.

  • PROBLEMAS OBSERVADOS ANTES DA PADRONIZAÇÃO

  • Incompatibilidade entre plugues e tomadas, inviabilizando a conexão ou demandando adaptador.

  • Possibilidade de contato acidental com partes já energizadas.

  • Ajuste imperfeito do plugue na tomada, gerando:

    • Desperdício de energia

    • Aquecimento

    • Risco de curto circuito ou até incêndio.


Diversidade de configurações consequência da origem da tecnologia.

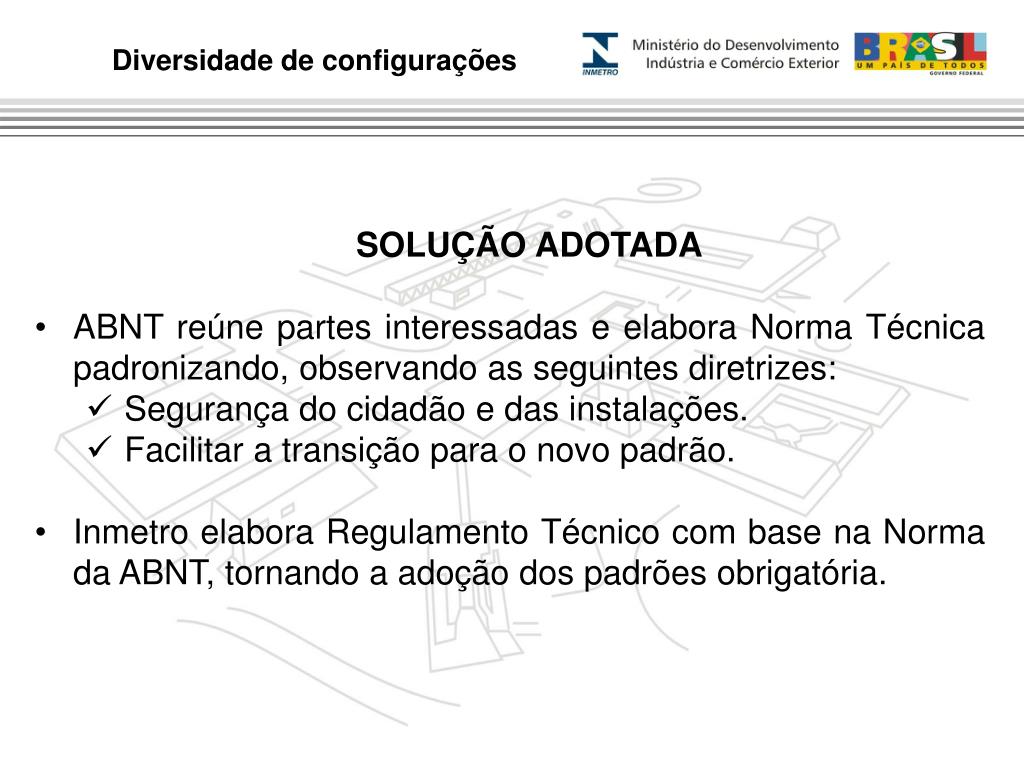

  • SOLUÇÃO ADOTADA

  • ABNT reúne partes interessadas e elabora Norma Técnica padronizando, observando as seguintes diretrizes:

    • Segurança do cidadão e das instalações.

    • Facilitar a transição para o novo padrão.

  • Inmetro elabora Regulamento Técnico com base na Norma da ABNT, tornando a adoção dos padrões obrigatória.

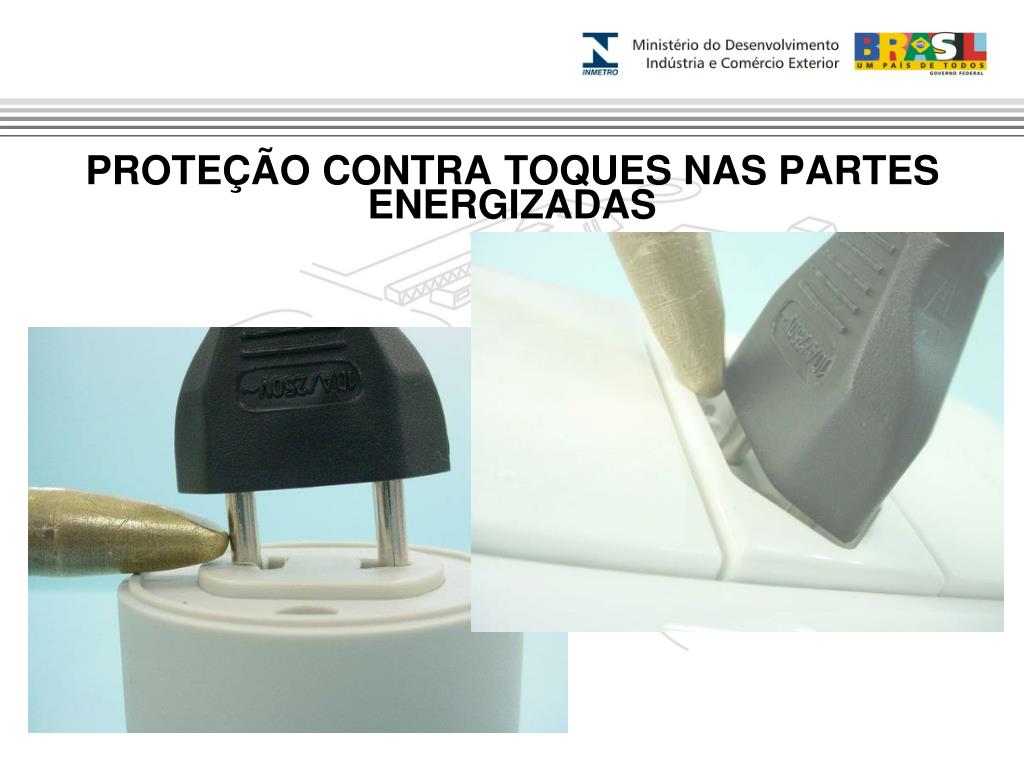

Prote o contra toques nas partes energizadas
PROTEÇÃO CONTRA TOQUES NAS PARTES ENERGIZADAS consequência da origem da tecnologia.


Prote o contra toques nas partes energizadas1
PROTEÇÃO CONTRA TOQUES NAS PARTES ENERGIZADAS consequência da origem da tecnologia.


Resolução Conmetro nº. 02/2007 consequência da origem da tecnologia.

Prazos para adequação dos fabricantes e importadores

Plugues:

  • de 2 (dois) pinos desmontáveis – 01/08/2007

  • de 2 (dois) pinos injetados – 01/01/2008

  • de 3 (três) pinos desmontáveis ou injetados – 01/01/2009

    Tomadas:

  • móveis de 2 (dois) pinos desmontáveis ou injetadas – 01/01/2008

  • fixas de 2 (dois) pinos desmontáveis ou injetadas – 01/01/2009

  • fixas e móveis de 3 (três) pinos desmontáveis ou injetadas – 01/01/2009

    Cordões

  • cordão conector, o cordão prolongador e o cordão de alimentação, desmontáveis ou não desmontáveis, incorporados ou comercializados em aparelhos elétricos, eletrônicos e eletroeletrônicos - 01/01/2010

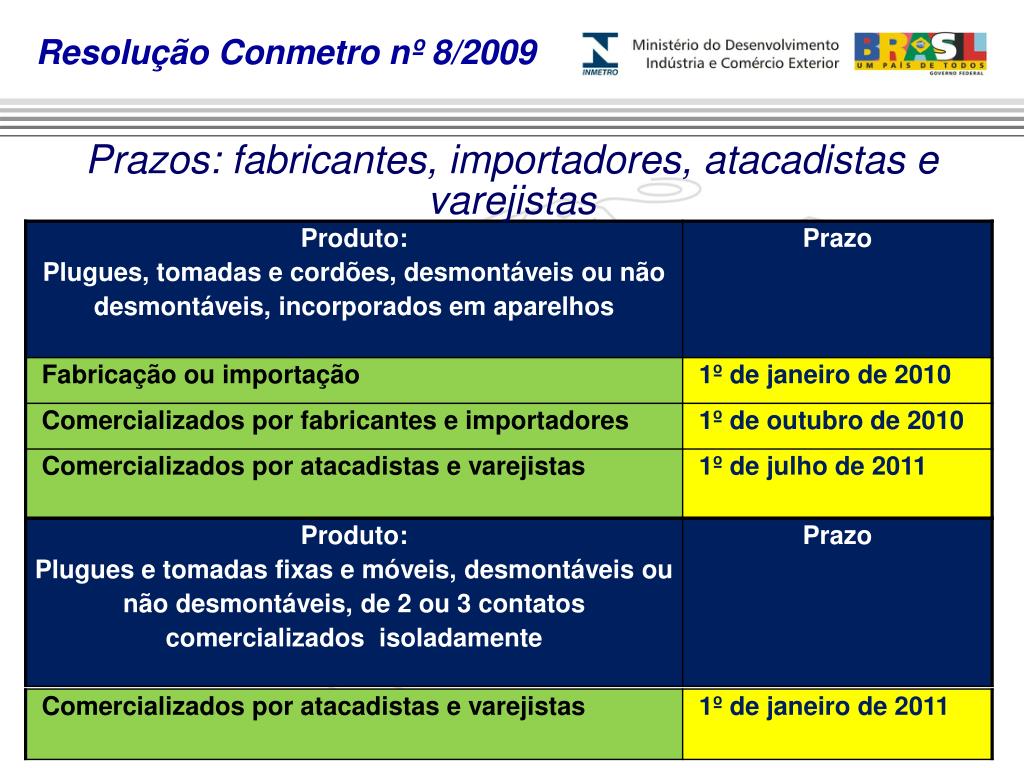

Resolução Conmetro nº 8/2009 consequência da origem da tecnologia.

Prazos

Prazos: fabricantes, importadores, atacadistas e varejistas


Características do Novo Padrão consequência da origem da tecnologia.

As tomadas podem ser:

  • Fixas, sempre 2P+T

  • Móveis, 2P ou 2P+T

  • De 10A ou 20A

    Os plugues podem ser:

  • 2P ou 2P+T

  • De 10A ou 20A

  • Desmontáveis ou não desmontáveis

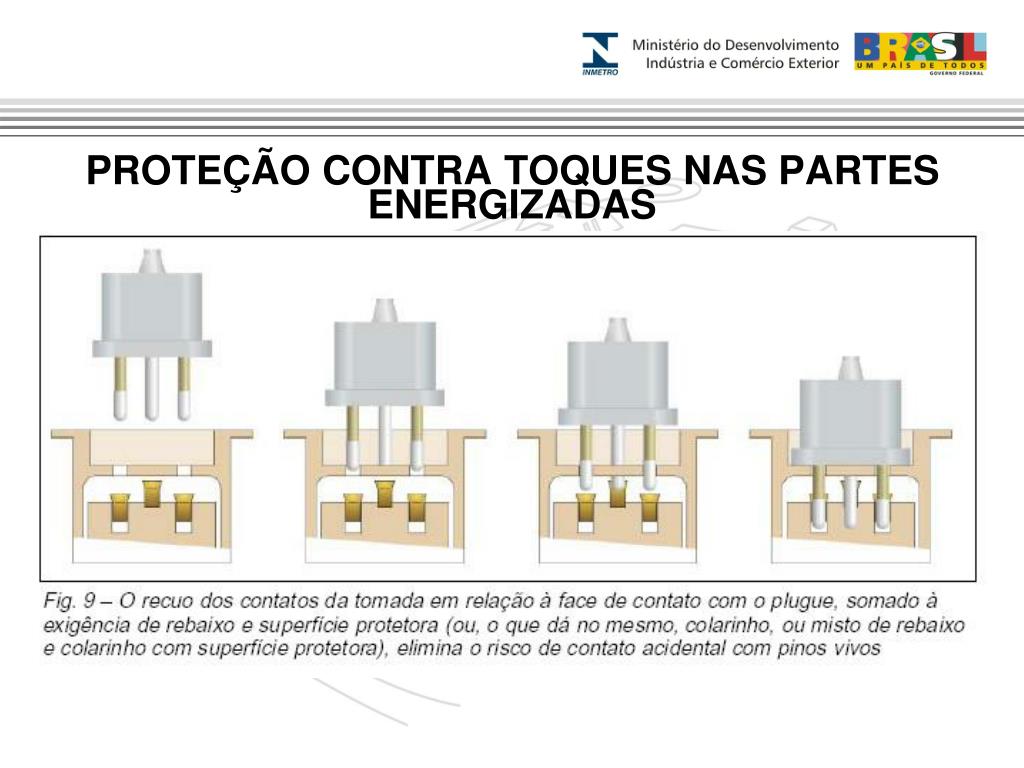

Prote o contra toques nas partes energizadas2
PROTEÇÃO CONTRA TOQUES NAS PARTES ENERGIZADAS consequência da origem da tecnologia.


Padronização das configurações consequência da origem da tecnologia.

  • FASE DE TRANSIÇÃO

  • Possibilidade de uso de adaptador.

  • Preferencialmente trocar as tomadas.

  • Fazer aterramento da instalação.


Adaptadores consequência da origem da tecnologia.

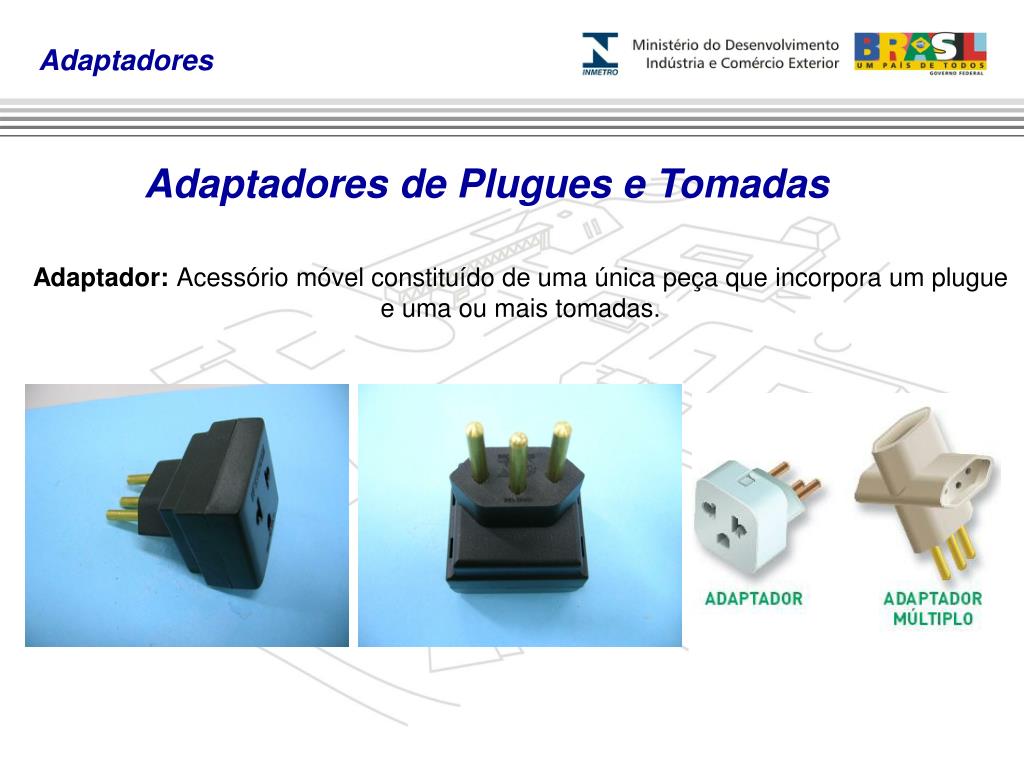

Adaptadores de Plugues e Tomadas

Adaptador: Acessório móvel constituído de uma única peça que incorpora um plugue e uma ou mais tomadas.


Site consequência da origem da tecnologia.

www.inmetro.gov.br

Ouvidoria

0800-285-1818

[email protected]

Portal do Consumidor

www.portaldoconsumidor.gov.br

Obrigado!
