PASTA ORCAD RELEASE 9.0


P gina ee pucrs br

CAPTURE  Editor de esquemático e VHDL

LAYOUT PLUS  Editor de Layout

LAYOUT PLUS SMART ROUTE  Roteador

PSPICE AD  PSPICE compilador

PSPICE MODEL EDITOR  Editor de modelos

PSPICE STIMULUS EDITOR  Editor de estímulos

SIMULATE  Simulador


P gina ee pucrs br

SPICE - Simulator Program withIntegrated Circuit Emphasis(programa de simulação com ênfase em circuitos integrados)

Todas as versões do SPICE originaram da versão SPICE 2, criada nos meados de 1970 pela Universi-dade de Berkeley, na Califórnia.


Orcad 9 1 pspice

ORCAD 9.1PSPICE


P gina ee pucrs br

Quando você abre o programa CAPTURE, esta tela

(Session Log) pode aparecer minimizado ou maximizado, como mostra a tela abaixo


P gina ee pucrs br

Para criar um circuito e simular no SPICE clique em FILE => NEW => PROJECT


P gina ee pucrs br

O próximo passo é dar um nome

a este novo circuito.

nome do circuito

Analog or

Mixed Signal

Circuit Wizard

permite fazer a

simulação utilizando

o SPICE.

OK

para

confirmar

diretório em que

você vai gravar o

circuito.


P gina ee pucrs br

ESCOLHA DAS BIBLIOTECAS QUE SERÃO UTILIZADAS

Você pode incluir outras bibliotecas antes de começar o projeto,

porém depois de iniciar você também pode, portanto você pode

adicionar novas bibliotecas agora ou simplesmente clicar em FINISH

Relação

das

bibliotecas

disponíveis

na folha de

trabalho

Relação das

bibliotecas

que existem

no ORCAD


P gina ee pucrs br

Área de trabalho

Pastas


P gina ee pucrs br

PASTAS

Nestas pastas você encontra o arquivo com o esquemático. Quando

se cria pela primeira vez isso não é necessário saber, porém quando

se abre um arquivo pré-existente, ele será obtido clicando na ramifi-

cações acima. O arquivo PAGE1 é o arquivo.


P gina ee pucrs br

MAXIMIZE A ÁREA DE TRABALHO

Todos os comandos

do MENU PLACE

estão nesta barra ao

lado.


P gina ee pucrs br

PART insere componente

WIRE  desenha a conexão

BUS  desenha um barramento

JUNCTION  coloca uma junção

BUS ENTRY  conexão com o

barramento

NET ALIAS  labels em nós

POWER  alimentação

GROUND  terra

OFF-PAGE CONECTOR 

conector <<C

HIERARCHICAL BLOCK 

HIERARCHICAL PORT 

NO CONNECT  indicar que o

pino não é conectado.

FIGURAS  figuras geométricas


P gina ee pucrs br

BIBLIOTECAS PARA MONTAGEM DE UM

CKT ANALÓGICO E DIGITAL

Adiciona

novas

Bibliotecas

Componentes

Remove

Bibliotecas

Bibliotecas

Representação

Gráfica


P gina ee pucrs br

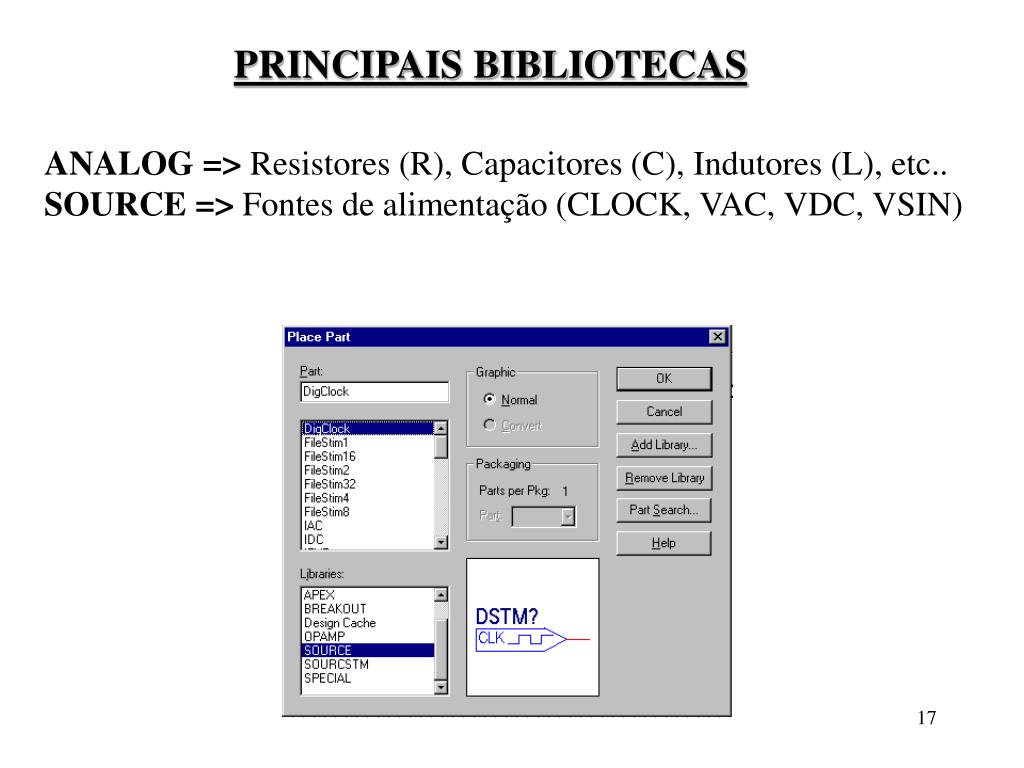

PRINCIPAIS BIBLIOTECAS

ANALOG => Resistores (R), Capacitores (C), Indutores (L), etc..

SOURCE => Fontes de alimentação (CLOCK, VAC, VDC, VSIN)


P gina ee pucrs br

PARÂMETROS DE ALGUMAS FONTES


P gina ee pucrs br

Parâmetros da fonte VPWL

Parâmetros da fonte DigClock

Parâmetros da fonte STIM1


P gina ee pucrs br

EXEMPLO PRÁTICO: MONTAGEM DE UM CIRCUITO.


P gina ee pucrs br

COMPONENTES

WIRE - FIOS

  • Para soltar um componente:

  • clique com o botão direito do mouse

  • e selecione a opção END MODE;

  • Para rotacionar um componente:

  • clique sobre ele e aperte a tecla R;

GROUND


P gina ee pucrs br

EDITANDO VALORES DE COMPONENTES E FONTES

Clique duas vezes

valor do R

Clique duas vezes

parâmetros

p/ ajustar


P gina ee pucrs br

SALVANDO A FOLHA DE TRABALHO (FILE => SAVE)


P gina ee pucrs br

SIMULAÇÃO DO CIRCUITO NO PSPICE

(PSPICE => New Simulation Profile)


P gina ee pucrs br

DAR UM NOME À SIMUÇÃO

Dar um nome

para a simulação


P gina ee pucrs br

AJUSTES DO PARÂMETROS DE SIMULAÇÃO

Análise transiente

(domínio tempo)

Análise AC

(domínio freqüência)

Análise DC

Opções da

Análise Transiente


P gina ee pucrs br

OPCIONAL

Tempo de

simulação

Precisão

cálculos

25

0 25 70

OPCIONAL


P gina ee pucrs br

A simulação de Monte Carlo leva em consideração a tolerância dos

componentes. Para realizar a simulação de Monte Carlo é necessário

colocar a tolerância dos componentes.

# de vezes

calculado

semente

Tipo de

distribuição


P gina ee pucrs br

AJUSTE DOS PARÂMETROS DE SIMULAÇÃO

Tempo de simulação

(48ms)

Precisão nos

cálculos (0.01ms)


P gina ee pucrs br

SIMULAÇÃO DO CIRCUITO

( PSPICE => RUN )


P gina ee pucrs br

VISUALIZADOR GRÁFICO

Curvas da Simulação

Procedimentos

executados

Simulando ! ! ! !


P gina ee pucrs br

PONTEIRAS DE TESTE

DIFERENÇA

DE

POTENCIAL

TENSÃO

CORRENTE


P gina ee pucrs br

PONTEIRAS DE TESTE

TENSÃO

ENTRADA

TENSÃO

SAÍDA


P gina ee pucrs br

As cores são

trocadas

automaticamente


P gina ee pucrs br

Quando se insere uma ponteira no circuito, após a simulação, as

formas de ondas são automaticamente geradas no visualizador gráfico.


P gina ee pucrs br

OUTRA FORMA DE ACRESCENTAR CURVAS

Opção

Add Trace

Clicar sobre

as curvas


P gina ee pucrs br

FERRAMENTAS DO VISUALIZADOR GRÁFICO

Adiciona

curvas

cursor

zoom

FFT


P gina ee pucrs br

O cursor permite a visualização dos valores numéricos da curva

Habilita o cursor

A1 = tempo valor

Para deslizar com o cursor

basta arrastar o mouse com o botão

esq. apertado

Tracejado indica

que o cursor está

sobre esta curva

Obs.: para acrescentar mais um cursor clique na área gráfica com o botão direito do mouse e depois sobre a segunda curva [V(R1:2)], também com o botão direito.


P gina ee pucrs br

EXEMPLOS

PRÁTICOS


P gina ee pucrs br

EXEMPLO DE UM CIRCUITO ANALÓGICO (AMPLIFICADOR)


Dicas para montar o circuito

Dicas para montar o circuito

  • FONTE

    • biblioteca SOURCE

    • componente VSIN (freq = 1000; vampl = 5m)

    • componente VSRC (dc = 12)

  • COMPONENTES

    • biblioteca ANALOG => componentes (R, C)

    • biblioteca BIPOLAR => componente (Q2N2222)

  • NOME EM FIOS

    • Menu PLACE => NET ALIAS (colocar o nome)

  • TEMPO DE SIMULAÇÃO

    • análise no tempo (transiente); run to time = 5ms; maximum step size = 0.01ms


Dicas no vizualizador gr fico

Dicas no vizualizador gráfico

  • OBS.: devido a diferença de amplitude do sinal de entrada (5mV) e do sinal de saída (1V) aconselha-se o uso de dois eixos Y (Y AXIS).

  • COMO FAZ?

    1. Apaga-se todas as curvas (clique sobre o nome e aperte a tecla DELETE.

    2. No menu PLOT => ADD Y AXIS (note que aparecerá mais um eixo - clique sobre este eixo)

    3. Adicione uma curva para este eixo (TRACE => ADD TRACE) escolha a curva [V(input)].

    4. Clique sobre o outro eixo e adicione nova curva (TRACE => ADD TRACE) escolha a curva [V(output)].


Para abrir esse projeto em outra m quina s o necess rios os seguintes arquivos

PARA ABRIR ESSE PROJETO EM OUTRA MÁQUINA SÃO NECESSÁRIOS OS SEGUINTES ARQUIVOS:

*.DSN (Ex.: amplificador.dsn)

*.OPJ (Ex.: amplificador.obj)

*.SIM (Ex.: amplificador-schematic1-amplificador.sim)

Embora ele crie vários outros, apenas estes três são suficientes.


P gina ee pucrs br

EXEMPLO DE UM CIRCUITO DIGITAL (SOMADOR)

STIM1

DSTM2 [0us 0 - 1us 1 - 2us 0 - 3us 1 - 4us 0 -..-]

DSTM3 [0us 0 - 2us 1 - 4us 0 - 6us 1]

DSTM4 [0us 0 - 4us 1]

Conectores

para Digital


P gina ee pucrs br

SIMULAÇÃO DO SOMADOR
