Presentation Transcript

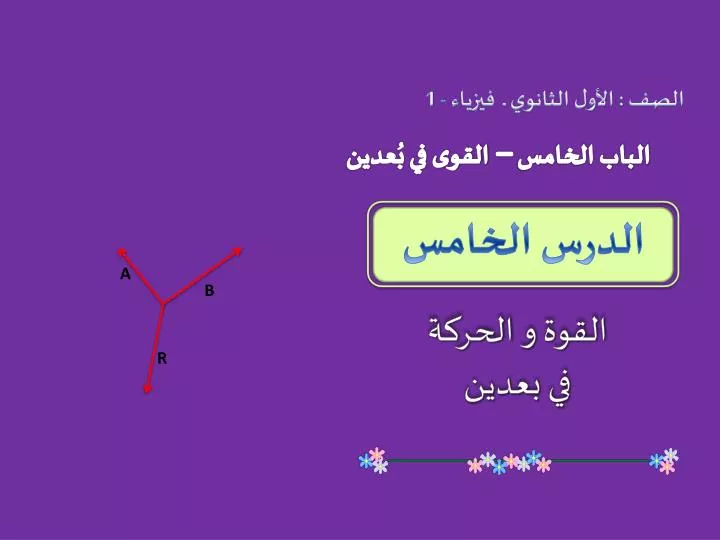

slide1

الصف : الأول الثانوي ــ فيزياء - 1

الباب الخامس – القوى في بُعدين

الدرس الخامس

القوة و الحركة

في بعدين

A

B

R

slide2

مقدمة

تجربة استهلالية :

يقوم طالب بسحب الكرسي باتجاه الشرق , وفي نفس الوقت يقوم طالب

بسحب الكرسي بنفس القوة باتجاه الشمال , نحدد اتجاه المحصلة ؟!

اتجاه المحصلة ( تؤدي نفس غرض الطالبين كما ذكرنا في الدروس السابقة) :

شمال شرقي بزاوية حسب قوة الجسمين والفرق بينهما.

س/ ماذا لو أردنا الكرسي يبقى متزناً ( محصلة القوى عليه صفر )؟!

ماذا نفعل ؟!

نضيف قوة معاكسه لمتجه المحصلة و مساوية في المقدار ,,, لنحصل على الاتزان

slide3

الاتزان

رسم توضيحي:

6.4 N

5 N

محصلة القوة

من مثال سابق :

السالب دلالة

عكس الاتجاه فقط

4 N

- 6.4 N

القوة الموازنة

ومن الرسم : القوة الموازنة هي قوة معاكسة ومساوية لمحصلة

القوى المؤثرة على الجسم .

slide4

الحركة على مستوى مائل

رسم توضيحي:

Fk

FN

Fg

في المسائل:

يجب أن تحدد القوى المؤثرة على الجسم (b)

و ترسم مخطط حر يصف تلك القوى(C).

slide5

تمرين فصلي

يستقر صندوق وزنه 562 kg على سطح مائل يصنعزاوية30°

فوق الأفقي . جد مركبتيّ قوة الوزن الموازية للسطح و العمودية عليه؟

+y

-y

المعطيات

562 N =Fg

Θ = 30°

??=Fgx

??=Fgy

من الرسم التالي :

Fgx

-X +X

الصندوق

Θ

Θ

Fgy

Fg

-Fgx

Fg

Fgx = - Fg sin Θ

ـــــــــــــsin Θ =

Fgx

سالبة لأنها بالربع الثالث

بمعنى - X

= -281 N

Fgx = - 562 x Sin 30

slide6

تمرين فصلي

يستقر صندوق وزنه 562 kg على سطح مائل يصنعزاوية30°

فوق الأفقي . جد مركبتيّ قوة الوزن الموازية للسطح و العمودية عليه؟

+y

-y

المعطيات

562 N =Fg

Θ = 30°

??=Fgx

??=Fgy

من الرسم التالي :

Fgx

الصندوق

-X +X

Θ

Θ

Fgy

Fg

-Fgy

Fg

Fgy = - Fg Cos Θ

ـــــــــــــCos Θ =

Fgy

سالبة لأنها بالربع الثالث

بمعنى - Y

= -487 N

Fgy = - 562 x Cos 30
