  1. KPCR Triple Screen Halterung Anleitung

  2. Profile 40X40 2x140cm 4x 65cm (mit 45Grad Winkel) 6x 16cm 2x 78cm4x 23cm (mit Innen-Gewinde) Profil 40x80 2x140cm Los geht es…

  3. Angefangen wird mit dem Grundträger der Bildschirmhalterung.Dieser besteht aus 2 x 78cm und 2x16cm Profilen.Das ganze benötigt Ihr 3 mal! In die 16cm Profile, werden je 2 Automatikverbinder versetzt eingedreht (Achtung linksdrehend)

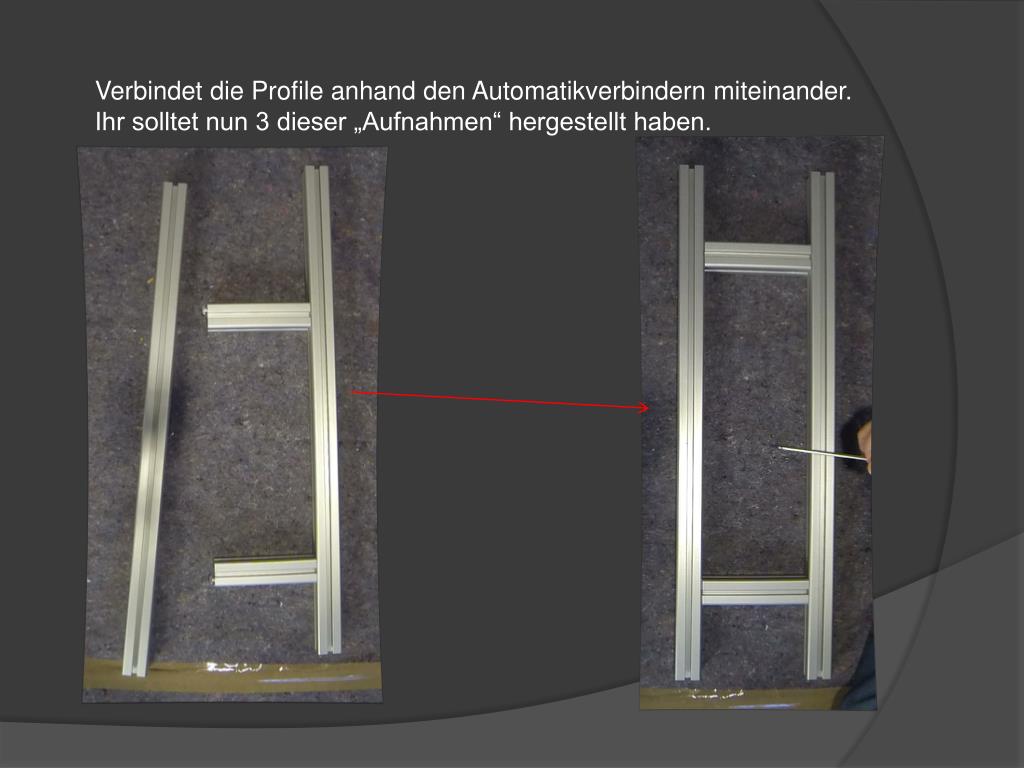

  4. Verbindet die Profile anhand den Automatikverbindern miteinander. Ihr solltet nun 3 dieser „Aufnahmen“ hergestellt haben.

  5. Nun kommen an die 40x80 Profile (140cm) jeweils 2 Winkel. An den Winkeln muss auf einer Seite, jeweils die 2 Zentriernase abgebrochen werden.

  6. Jetzt wird das ganze mit den Winkeln zu einem Verbunden. Die erste Monitor- Aufnahme ist damit fertiggestellt.

  7. An die 23cm Profile mit Innen-Gewinde, wird nun der 45 Grad Winkel geschraubt . Für jede Seite werden 2 dieser Teile benötigt, sodass Ihr 4 zusammen bauen müsst.

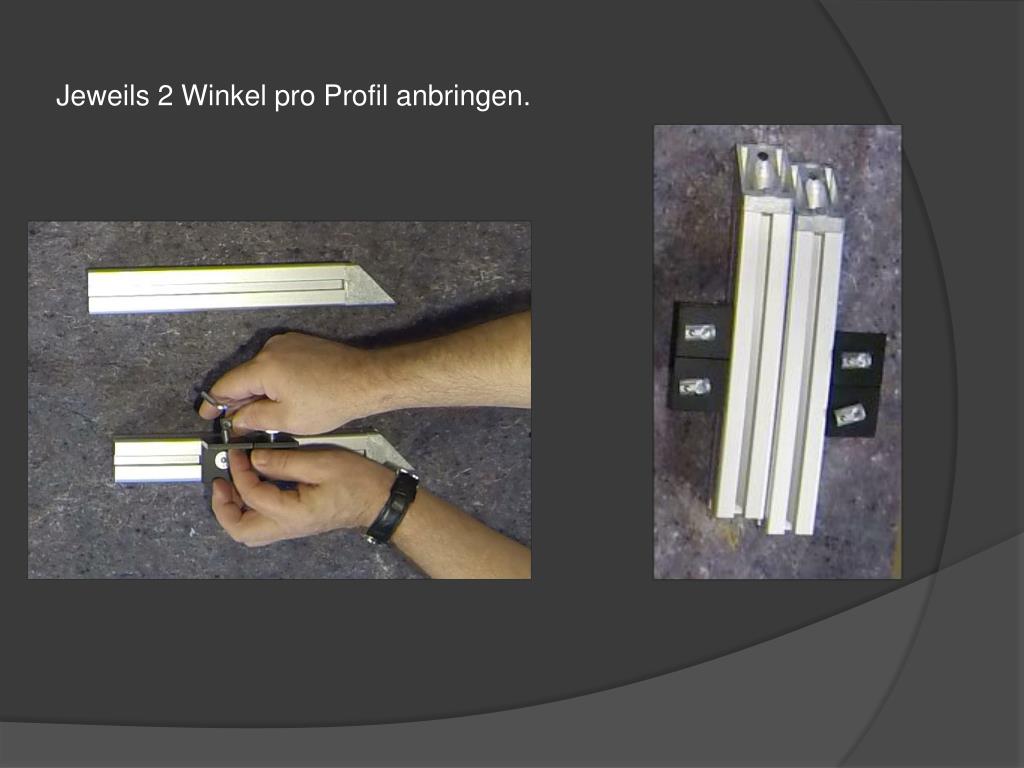

  8. Jeweils 2 Winkel pro Profil anbringen.

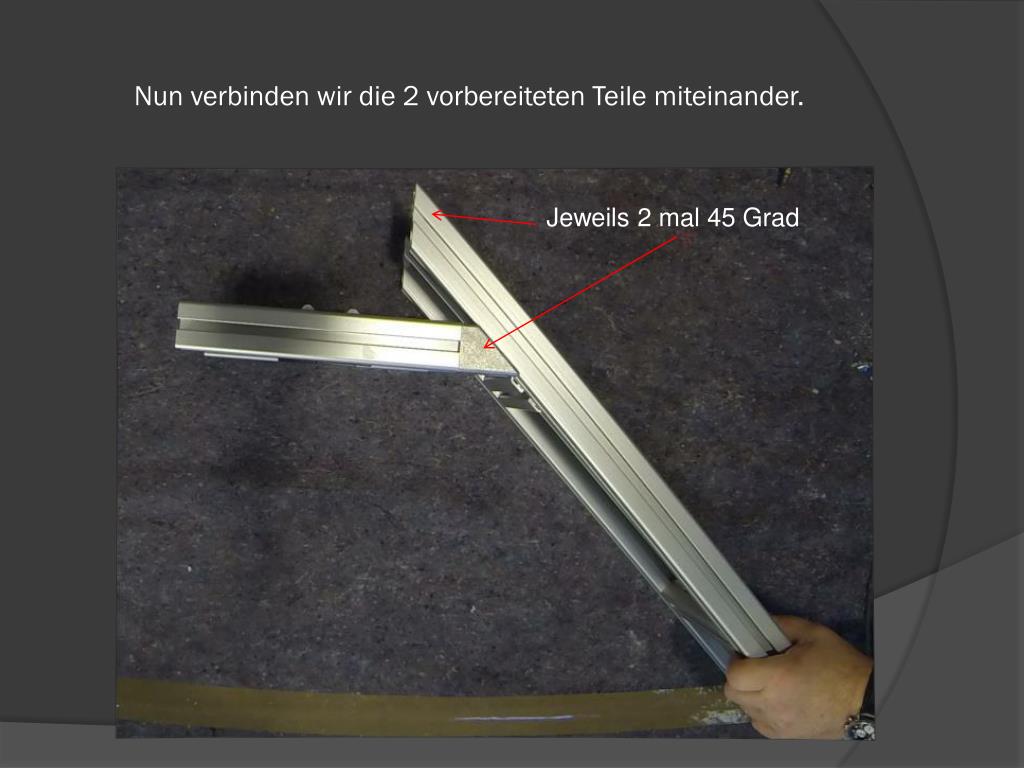

  9. Nun verbinden wir die 2 vorbereiteten Teile miteinander. Jeweils 2 mal 45 Grad

  10. Winkel 40x80 für die Befestigung am Rig anbringen, sowie die seitlichen Bildschirmaufnahmen.

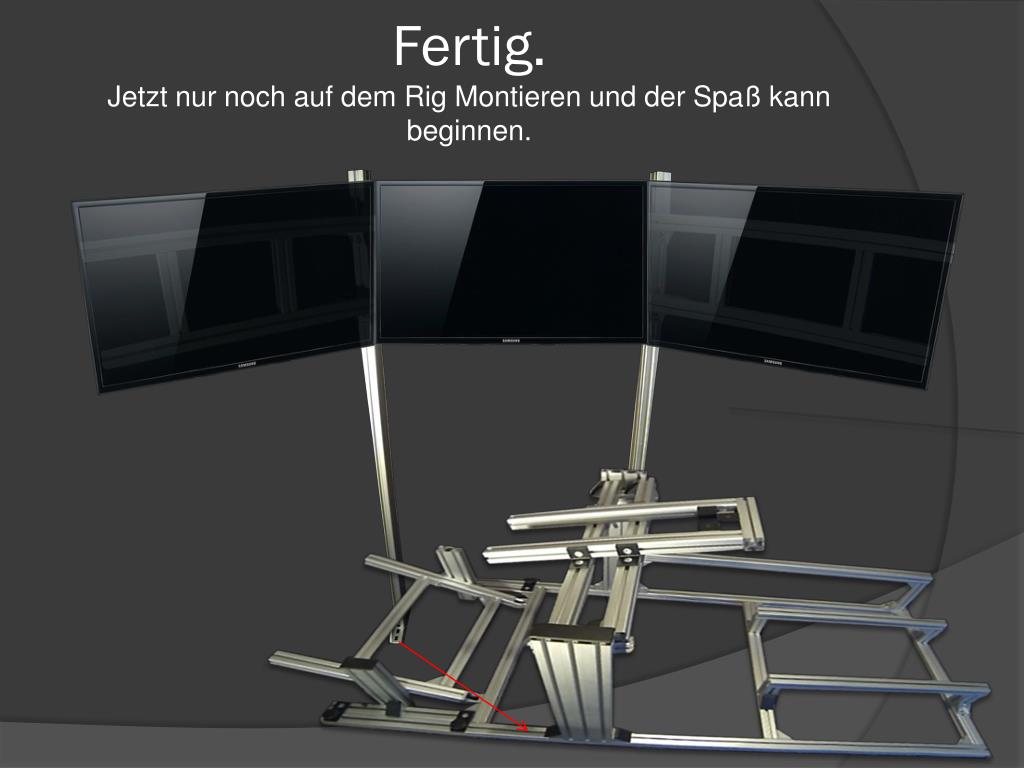

  11. Fertig. Jetzt nur noch auf dem Rig Montieren und der Spaß kann beginnen.

  12. Viel Spaß wünschen Dir....
