  1. 《WLAN技术与应用》 第三单元：WLAN关键技术 第2讲：CAPWAP协议 主讲人：韩金燕

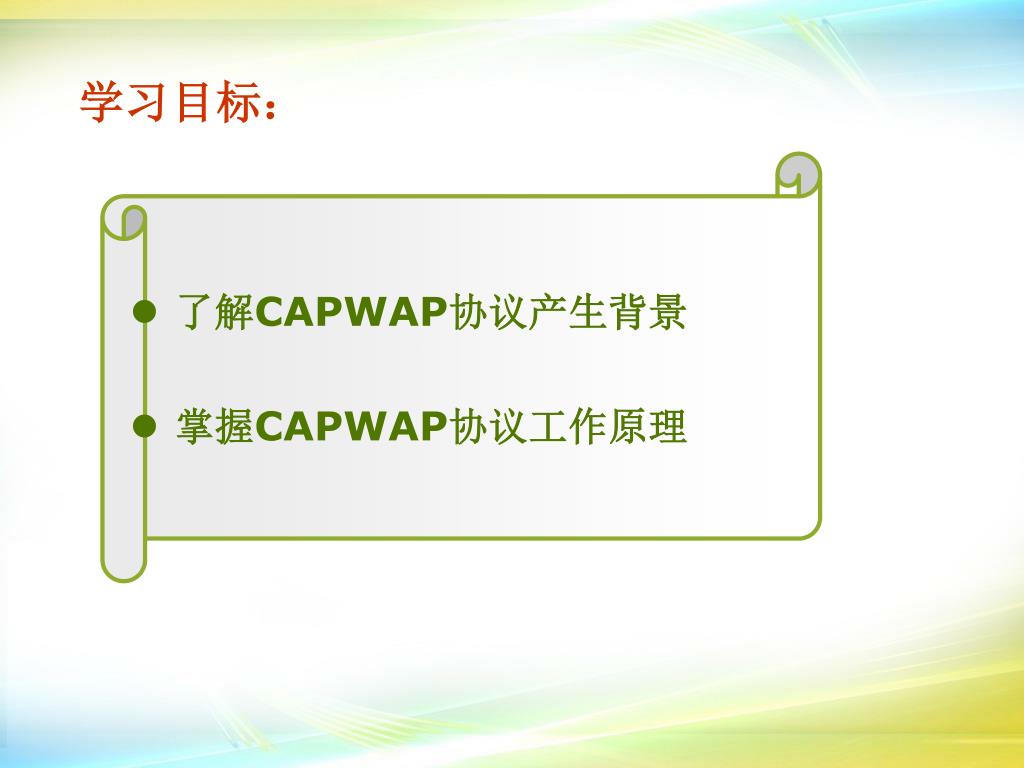

  2. 学习目标： • 了解CAPWAP协议产生背景 • 掌握CAPWAP协议工作原理

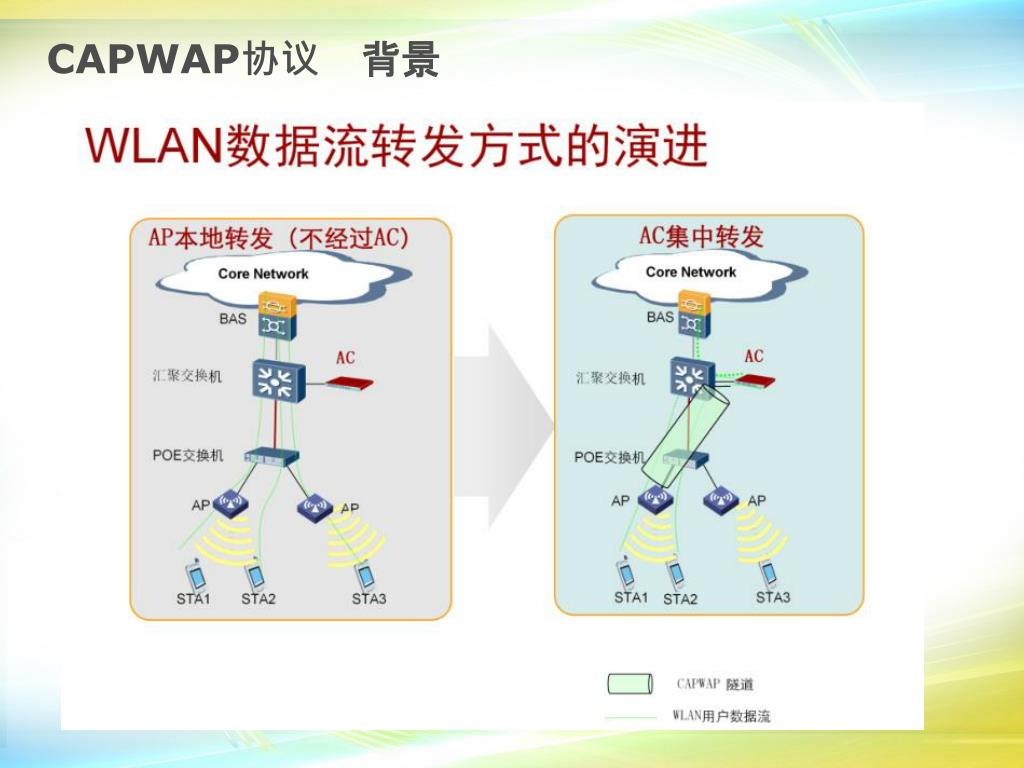

  3. CAPWAP协议 背景

  4. CAPWAP协议 背景

  5. CAPWAP协议 背景

  6. CAPWAP协议 背景

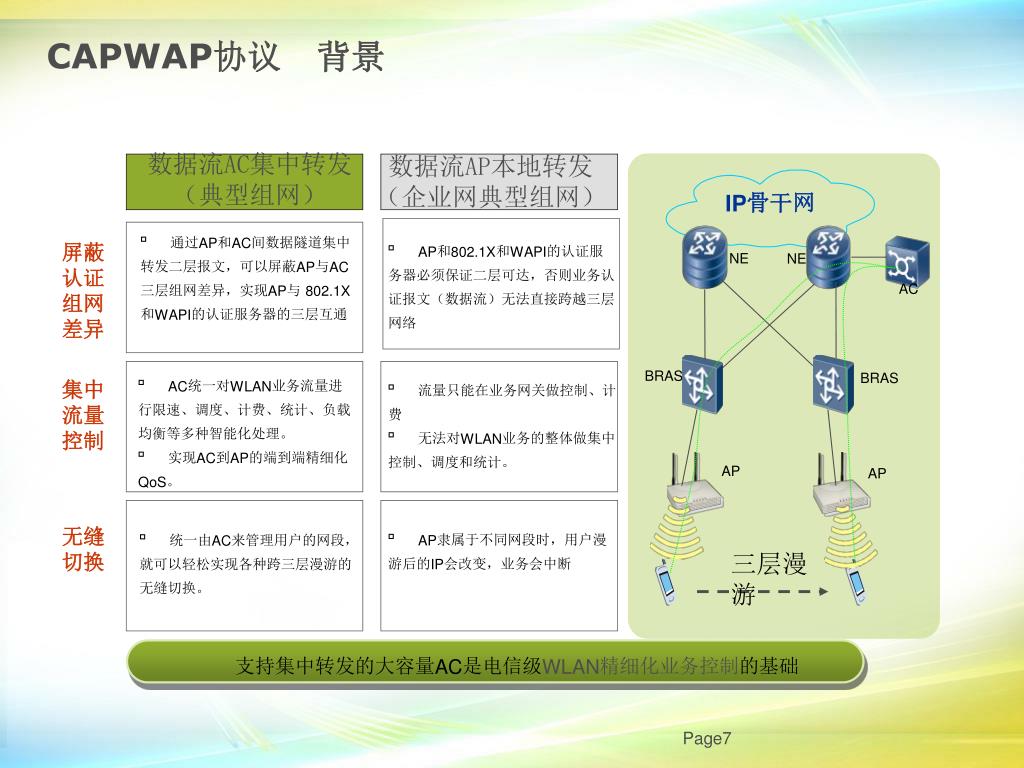

  7. 数据流AC集中转发 （典型组网） • 通过AP和AC间数据隧道集中转发二层报文，可以屏蔽AP与AC三层组网差异，实现AP与 802.1X和WAPI的认证服务器的三层互通 • AC统一对WLAN业务流量进行限速、调度、计费、统计、负载均衡等多种智能化处理。 • 实现AC到AP的端到端精细化QoS。 • 统一由AC来管理用户的网段，就可以轻松实现各种跨三层漫游的无缝切换。 CAPWAP协议 背景 数据流AP本地转发 （企业网典型组网） IP骨干网 屏蔽认证组网差异 • AP和802.1X和WAPI的认证服务器必须保证二层可达，否则业务认证报文（数据流）无法直接跨越三层网络 NE NE AC BRAS BRAS 集中流量控制 • 流量只能在业务网关做控制、计费 • 无法对WLAN业务的整体做集中控制、调度和统计。 AP AP 无缝切换 • AP隶属于不同网段时，用户漫游后的IP会改变，业务会中断 三层漫游 支持集中转发的大容量AC是电信级WLAN精细化业务控制的基础 Page7

  8. CAPWAP隧道 CAPWAP协议 背景 AC集中转发的承载基础：CAPWAP协议 … 1~30 STA … CAPWAP是标准化AP和AC间的隧道协议,为实现AP和AC之间的互通性提供一个通用封装协议和传输机制. … 6K APs … CAPWAP隧道硬件转发 • WLAN CAPWAP隧道转发顺应电信级WLAN网络对统一业务模型架构要求。 • 硬件CAPWAP隧道转发性能比软件CAPWAP隧道高10倍以上（软件型CAPWAP隧道转发的AC不能满足未来业务和流量扩展的需求) • 华为AC均支持CAPWAP隧道硬件线速转发，满足802.11n时代的容量及速度要求。 Page8

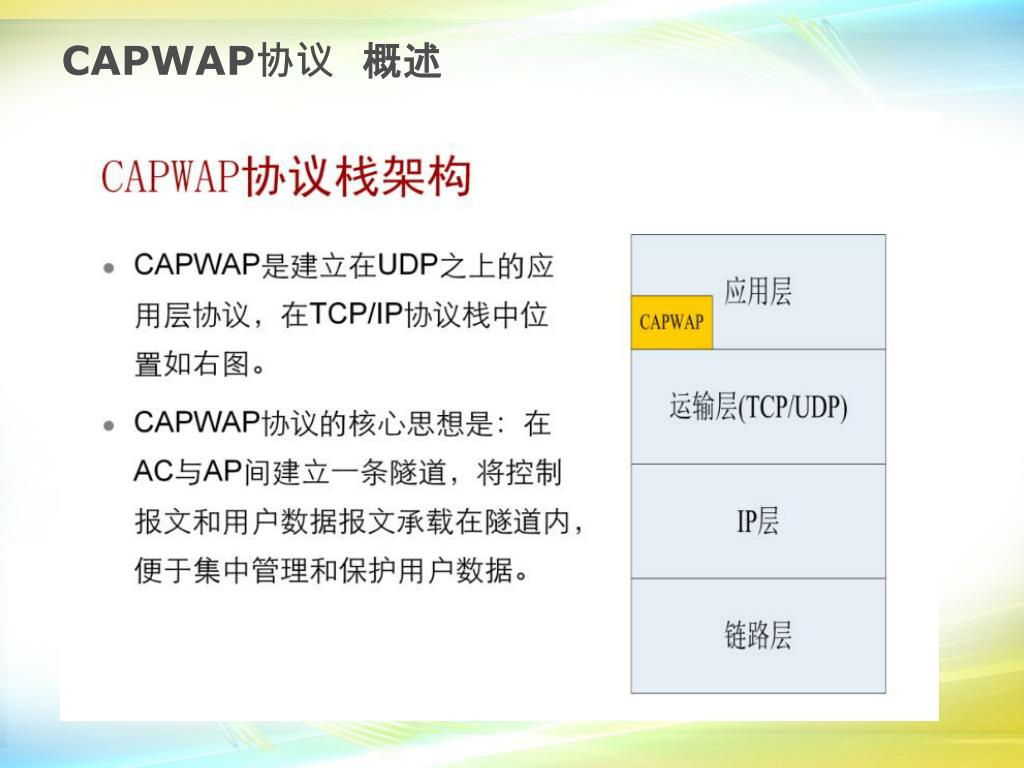

  9. CAPWAP协议 概述

  10. CAPWAP协议 概述

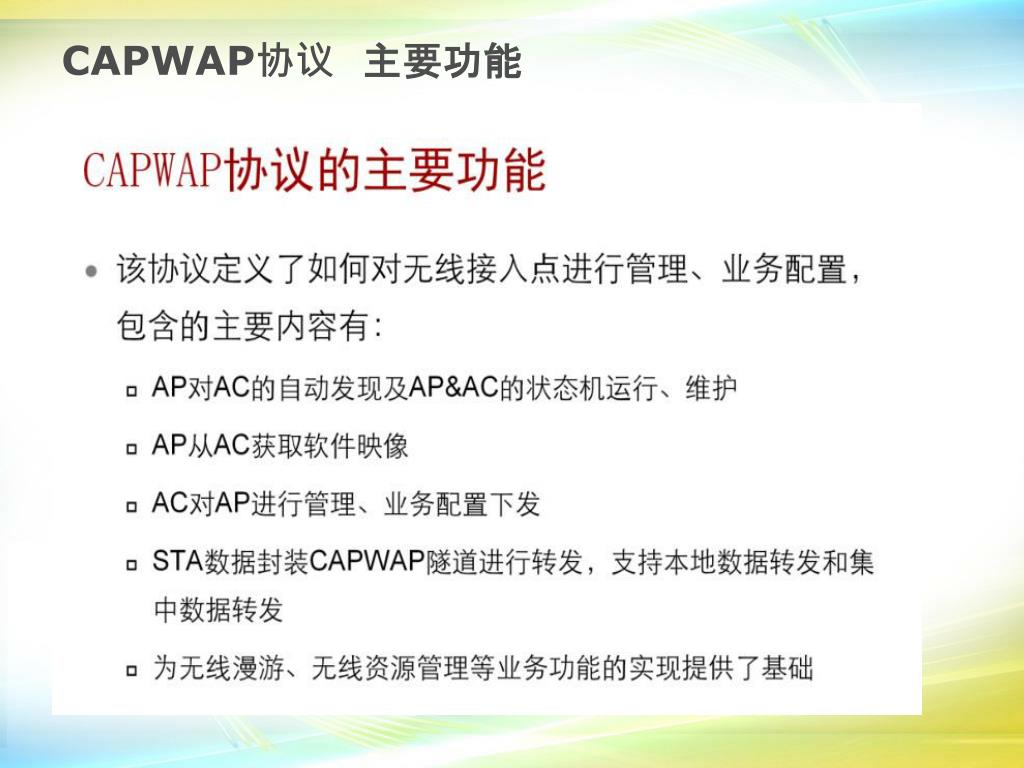

  11. CAPWAP协议 主要功能

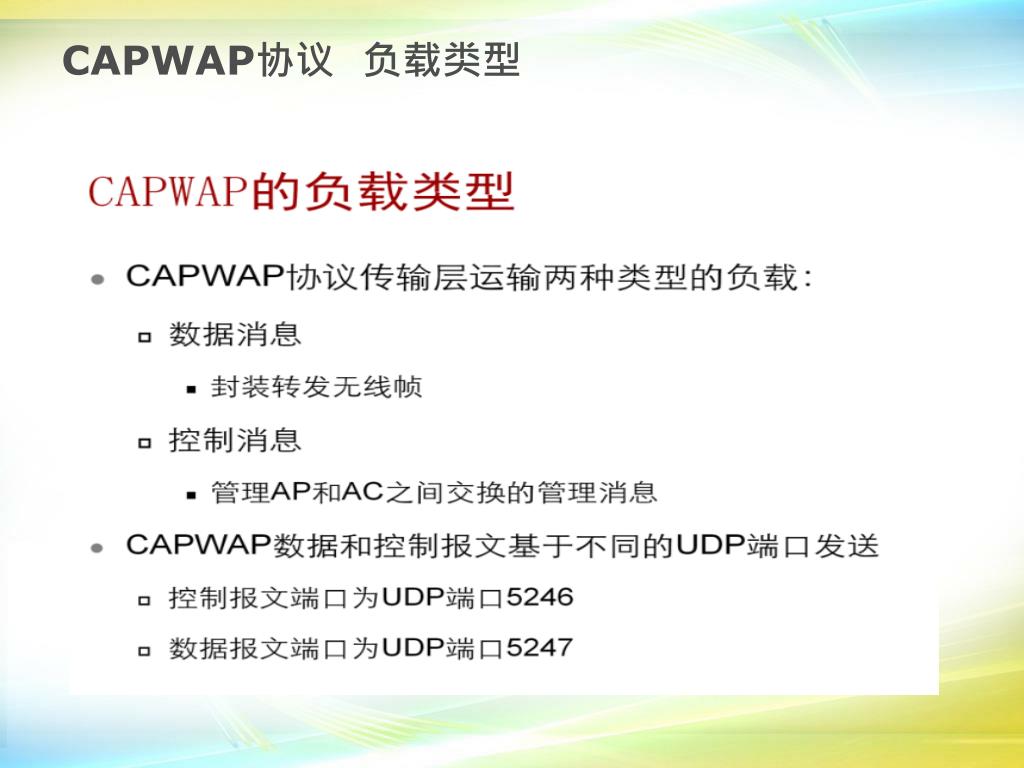

  12. CAPWAP协议 负载类型

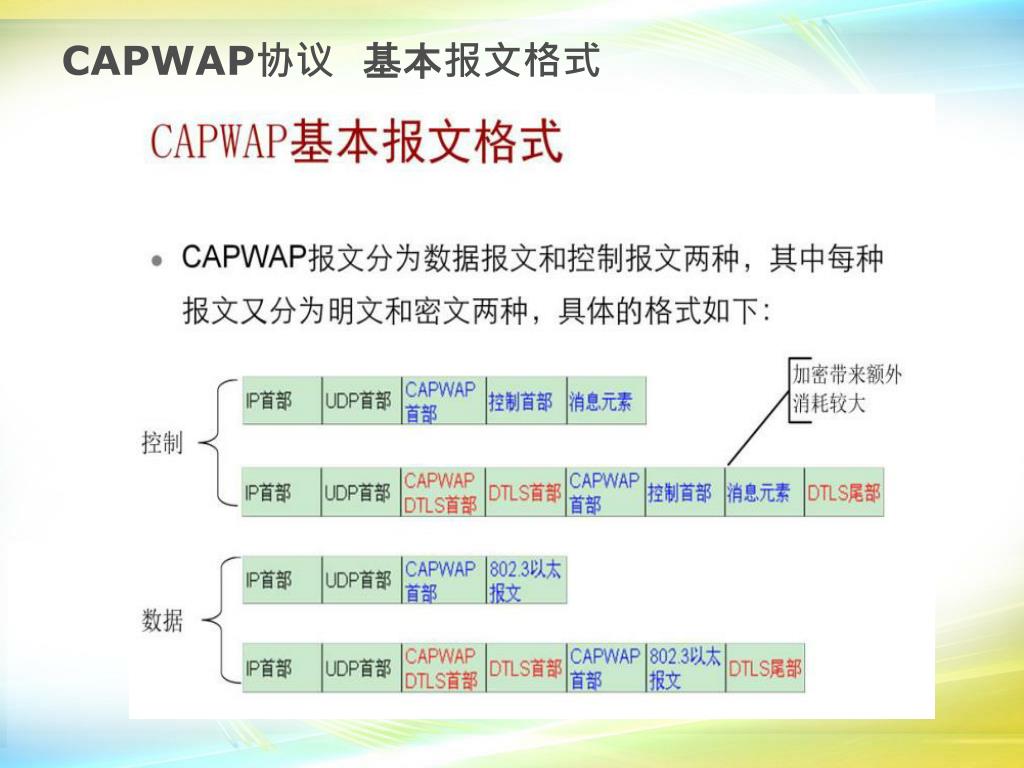

  13. CAPWAP协议 基本报文格式

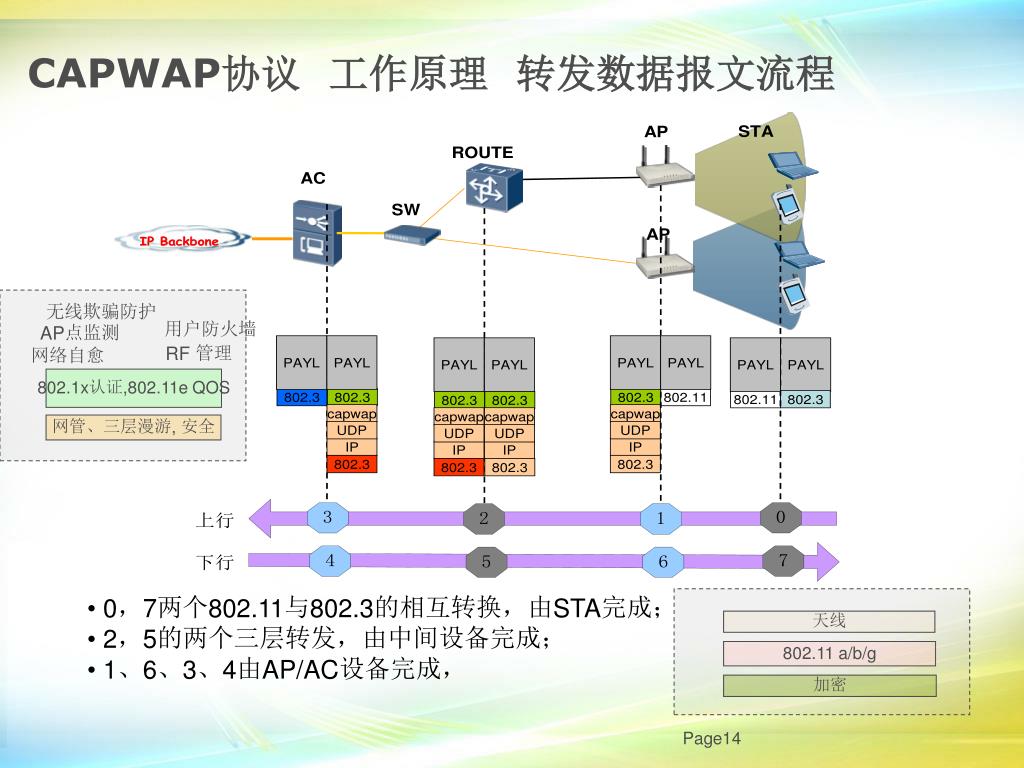

  14. 天线 802.11 a/b/g 加密 无线欺骗防护 用户防火墙 AP点监测 RF 管理 网络自愈 802.1x认证,802.11eQOS 网管、三层漫游,安全 CAPWAP协议 工作原理 转发数据报文流程 • 0，7两个802.11与802.3的相互转换，由STA完成； • 2，5的两个三层转发，由中间设备完成； • 1、6、3、4由AP/AC设备完成， Page14

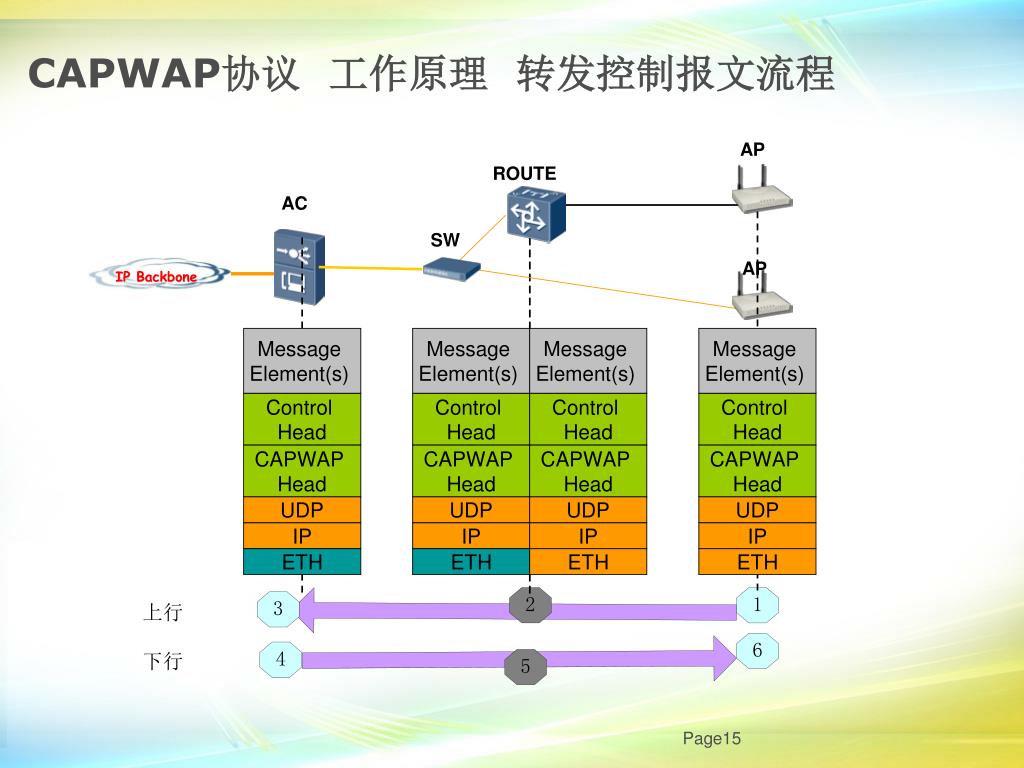

  15. CAPWAP协议 工作原理 转发控制报文流程 Page15

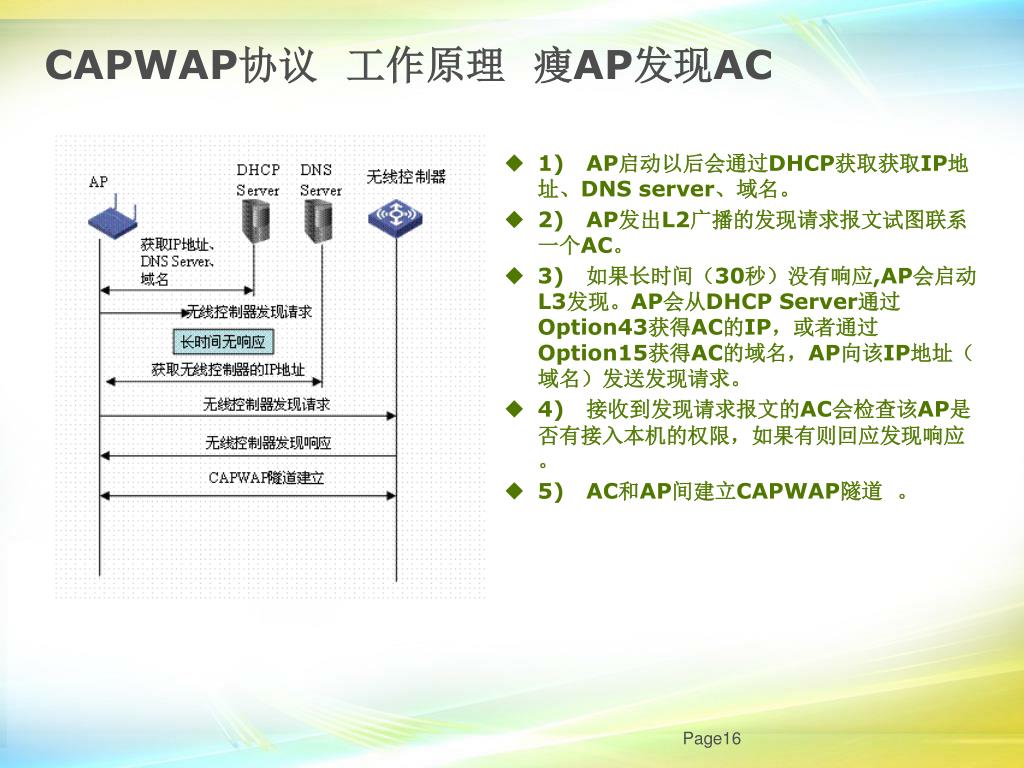

  16. 1)   AP启动以后会通过DHCP获取获取IP地址、DNS server、域名。 2)   AP发出L2广播的发现请求报文试图联系一个AC。 3)   如果长时间（30秒）没有响应,AP会启动L3发现。AP会从DHCP Server通过Option43获得AC的IP，或者通过Option15获得AC的域名，AP向该IP地址（域名）发送发现请求。 4)   接收到发现请求报文的AC会检查该AP是否有接入本机的权限，如果有则回应发现响应。 5)   AC和AP间建立CAPWAP隧道  。 CAPWAP协议 工作原理 瘦AP发现AC Page16

  17. AP L3发现AC的优先级 AP获得IP地址后，如果DHCP server支持option43，就采用option43的IP地址单播发现AC。 需保证AP到DHCP server间的三层设备支持DHCP relay 如果DHCP server不支持option43，检查是否支持option15，如果支持option15，就采用域名单播发现AC。 需保证AP到DHCP server间的三层设备支持DHCP relay DNS server需配置上AC的域名的对应IP CAPWAP协议 工作原理 瘦AP发现AC Page17

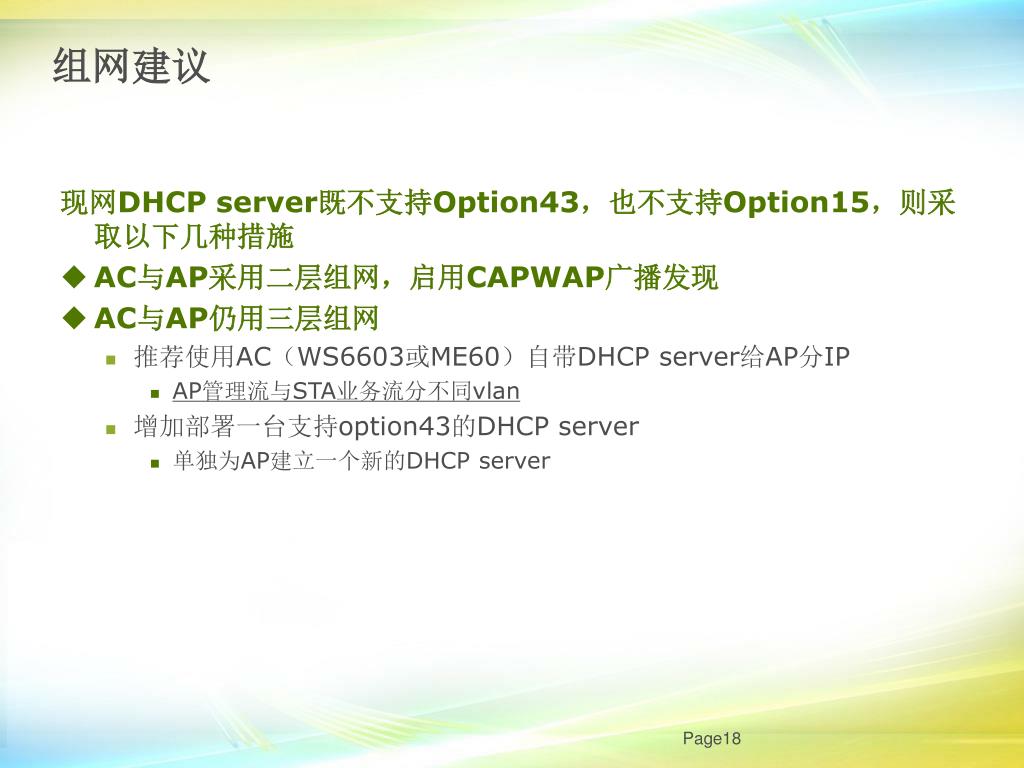

  18. 组网建议 现网DHCP server既不支持Option43，也不支持Option15，则采取以下几种措施 AC与AP采用二层组网，启用CAPWAP广播发现 AC与AP仍用三层组网 推荐使用AC（WS6603或ME60）自带DHCP server给AP分IP AP管理流与STA业务流分不同vlan 增加部署一台支持option43的DHCP server 单独为AP建立一个新的DHCP server Page18

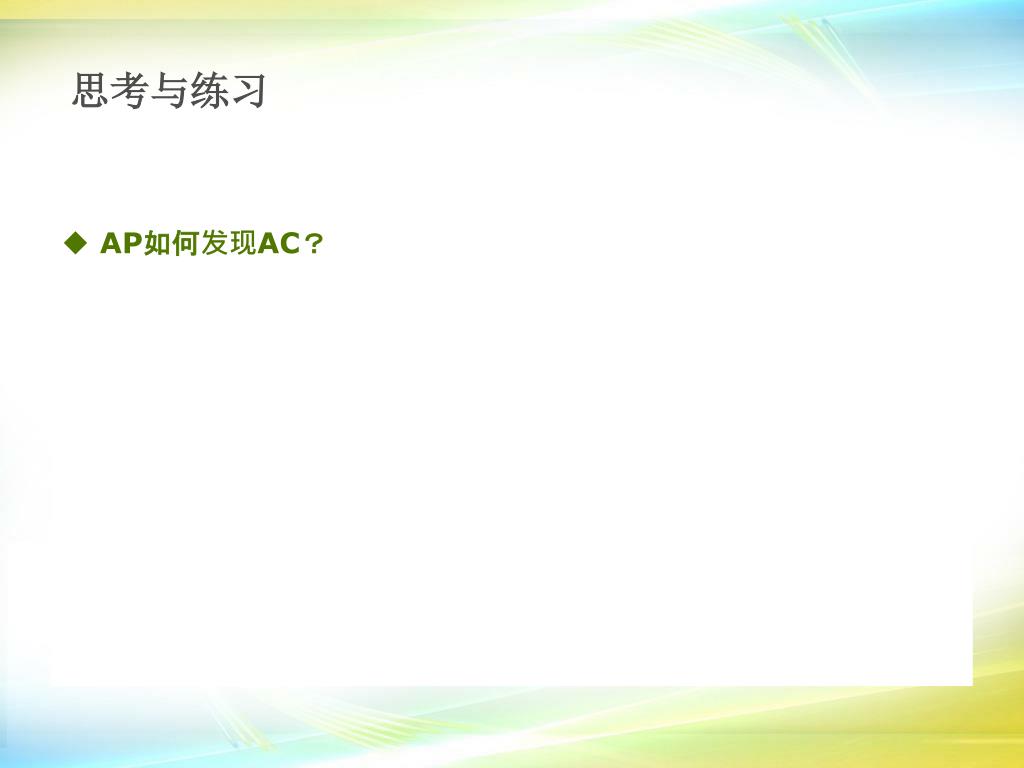

  19. AP如何发现AC？ 思考与练习

  20. 谢 谢！
