Determinazione dei flussi uscenti una cella tramite l’Algoritmo di Minimizzazione

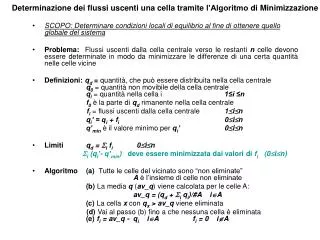

1. Determinazione dei flussi uscenti una cella tramite l’Algoritmo di Minimizzazione • SCOPO: Determinare condizioni locali di equilibrio al fine di ottenere quello globale del sistema • Problema: Flussi uscenti dalla cella centrale verso le restanti n celle devono essere determinate in modo da minimizzare le differenze di una certa quantità nelle celle vicine • Definizioni: qd = quantità, che può essere distribuita nella cella centrale q0= quantità non movibile della cella centraleqi= quantità nella cella i 1≤i ≤n f0è la parte di qd rimanente nella cella centrale fi=flussi uscenti dalla cella centrale 1in qi’ = qi + fi0in q’minè il valore minimo per qi’ 0in • Limiti qd = i fi0in i (qi’- q’min) deve essere minimizzata dai valori di fi (0in) • Algoritmo (a) Tutte le celle del vicinato sono “non eliminate” A è l’insieme di celle non eliminate (b) La media q (av_q) viene calcolata per le celle A: av_q = (qd + i qi)/#A iA (c) La cella x con qx> av_qviene eliminata (d) Vai al passo (b) fino a che nessuna cella è eliminata (e)fi = av_q - qi iA fi = 0 iA

2. Determinazione dei flussi uscenti una cella tramite l’Algoritmo di Minimizzazione • Algoritmo (a) Tutte le celle del vicinato sono “non eliminate” A è l’insieme di celle non eliminate (b) La media q (av_q) viene calcolata per le celle A: av_q = (qd + i qi)/#A iA (c) La cella x con qx> av_qviene eliminata (d) Vai al passo (b) fino a che nessuna cella è eliminata (e)fi = av_q - qi iA fi = 0 iA • Fattore di Rallentamento Esso determina l’effettiva quantitò di flusso che viene trasferito in un passo dalla cella centrale al vicino (fattore moltiplicativo tra 0 e 1)

3. AC (Flussi)

4. Quantità inamovibile? t t + 1 Distribuibile Flusso Non Distribuibile Quantità inamovibile vista dalla cella centrale Quota Vicino Cella Centrale
