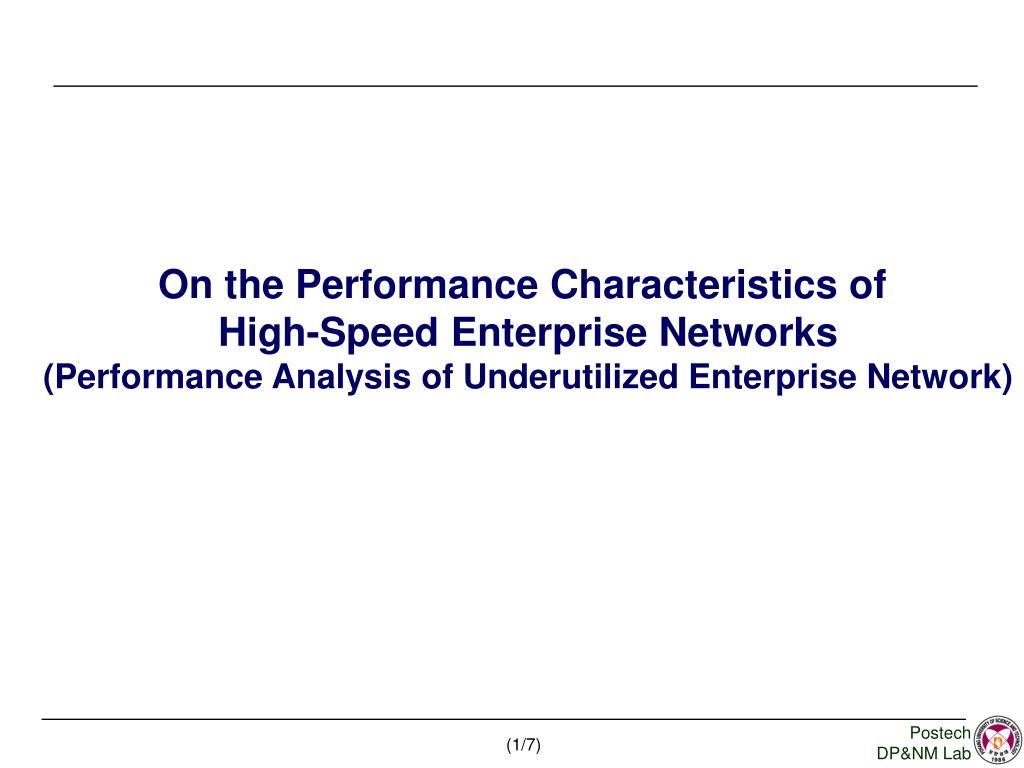

On the performance characteristics of high speed enterprise networks

On the Performance Characteristics of

High-Speed Enterprise Networks

(Performance Analysis of Underutilized Enterprise Network)

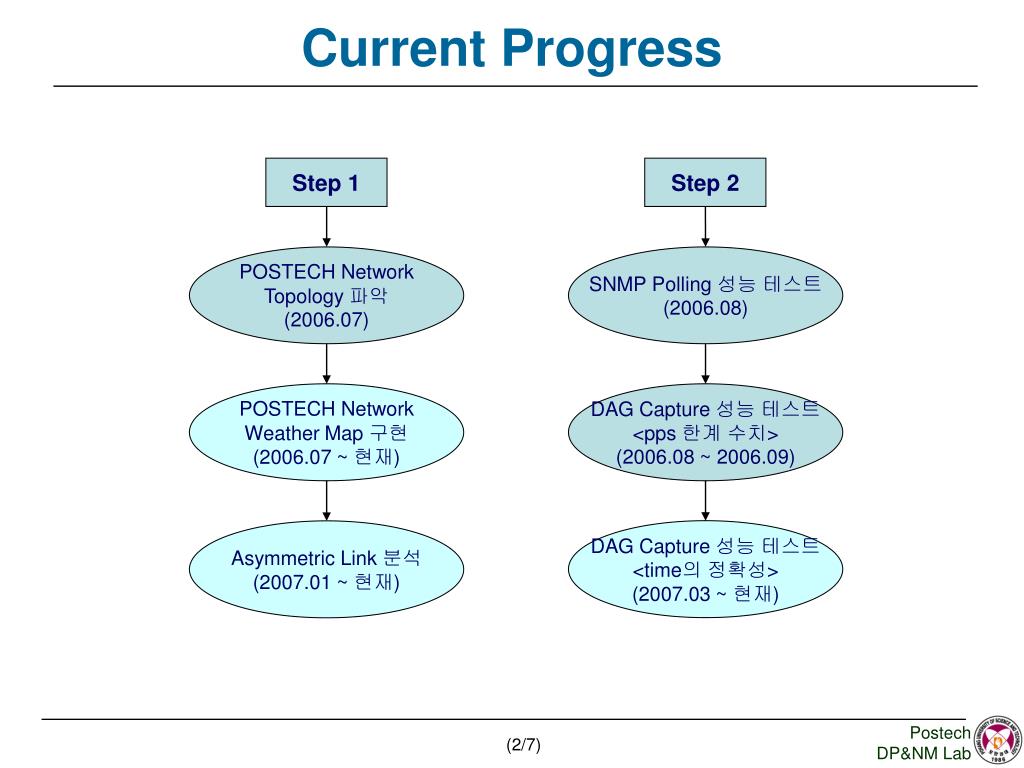

Current progress

Current Progress

Step 1

Step 2

POSTECH Network

Topology 파악

(2006.07)

SNMP Polling 성능 테스트

(2006.08)

POSTECH Network

Weather Map 구현

(2006.07 ~ 현재)

DAG Capture 성능 테스트

<pps 한계 수치>

(2006.08 ~ 2006.09)

DAG Capture 성능 테스트

<time의 정확성>

(2007.03 ~ 현재)

Asymmetric Link 분석

(2007.01 ~ 현재)


Postech network weather map

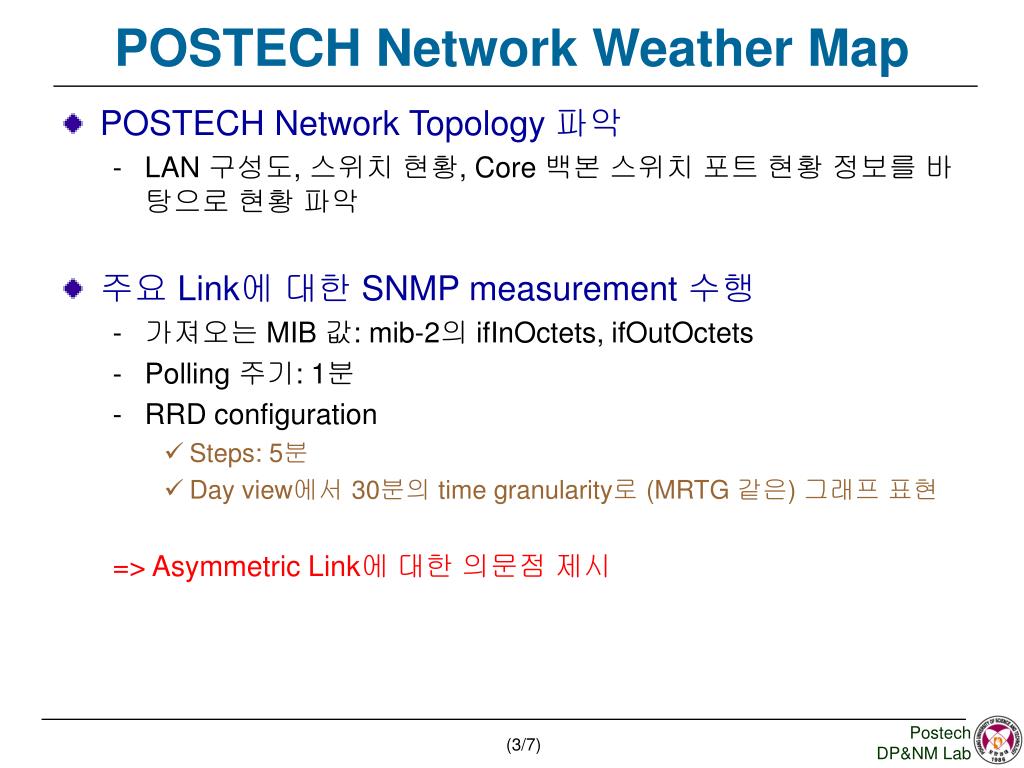

POSTECH Network Weather Map

  • POSTECH Network Topology 파악

    • LAN 구성도, 스위치 현황, Core 백본 스위치 포트 현황 정보를 바탕으로 현황 파악

  • 주요 Link에 대한 SNMP measurement 수행

    • 가져오는 MIB 값: mib-2의 ifInOctets, ifOutOctets

    • Polling 주기: 1분

    • RRD configuration

      • Steps: 5분

      • Day view에서 30분의 time granularity로 (MRTG 같은) 그래프 표현

        => Asymmetric Link에 대한 의문점 제시


On the performance characteristics of high speed enterprise networks

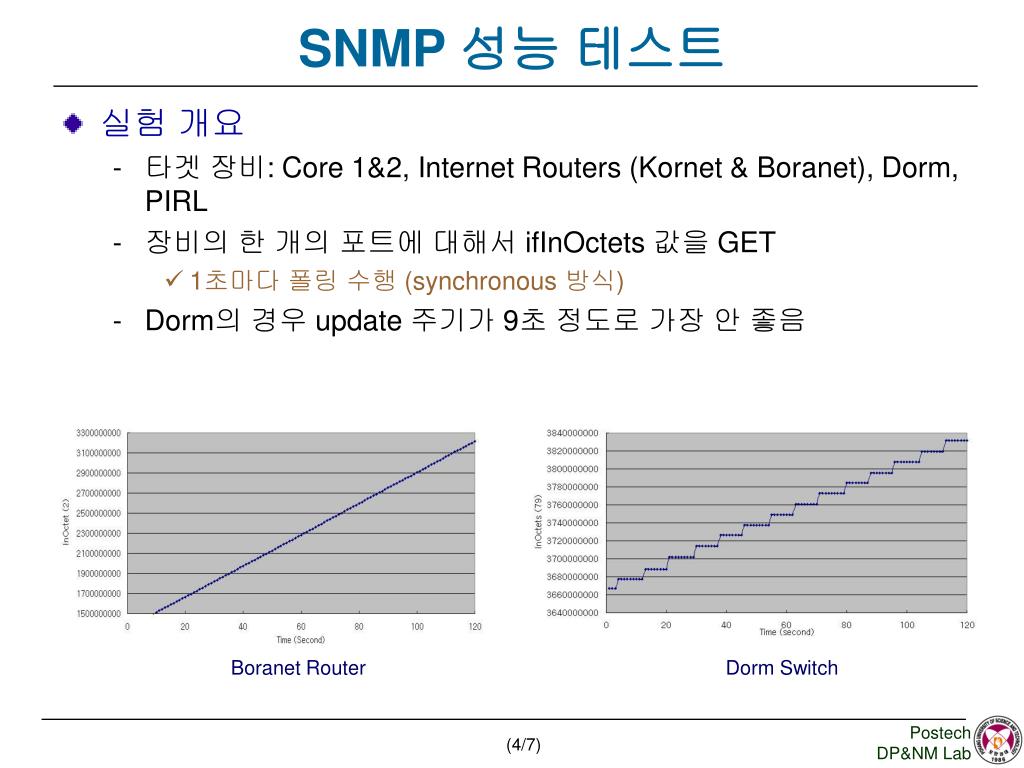

SNMP 성능 테스트

  • 실험 개요

    • 타겟 장비: Core 1&2, Internet Routers (Kornet & Boranet), Dorm, PIRL

    • 장비의 한 개의 포트에 대해서 ifInOctets 값을 GET

      • 1초마다 폴링 수행 (synchronous 방식)

    • Dorm의 경우 update 주기가 9초 정도로 가장 안 좋음

Boranet Router

Dorm Switch


On the performance characteristics of high speed enterprise networks

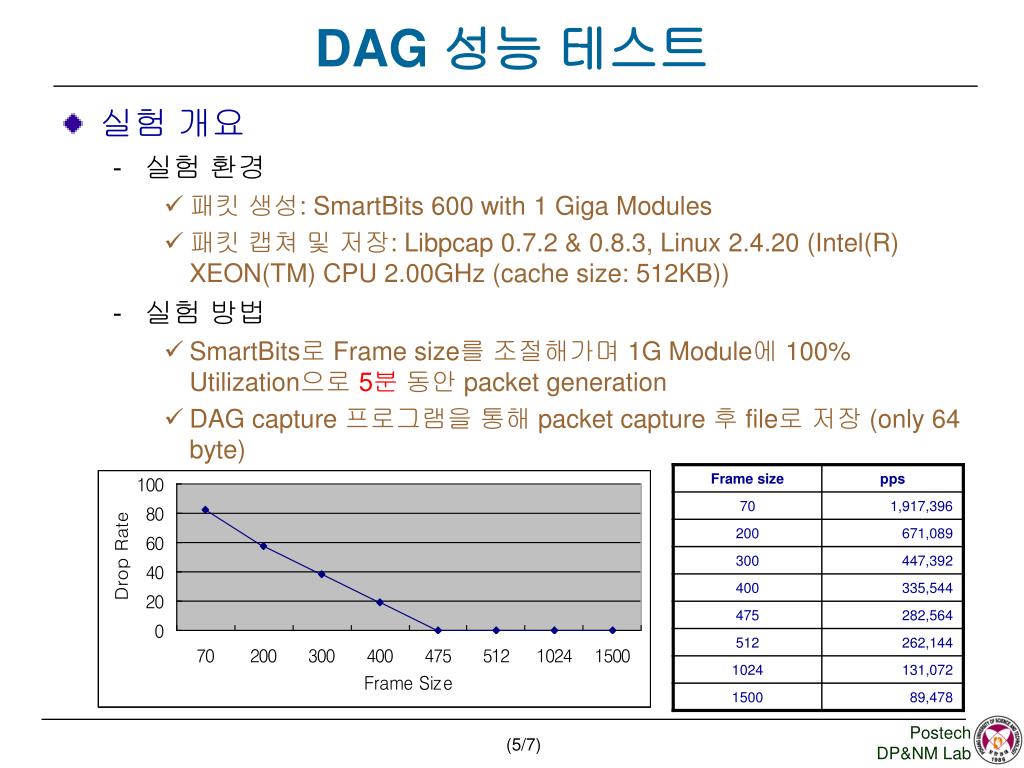

DAG 성능 테스트

  • 실험 개요

    • 실험 환경

      • 패킷 생성: SmartBits 600 with 1 Giga Modules

      • 패킷 캡쳐 및 저장: Libpcap 0.7.2 & 0.8.3, Linux 2.4.20 (Intel(R) XEON(TM) CPU 2.00GHz (cache size: 512KB))

    • 실험 방법

      • SmartBits로 Frame size를 조절해가며 1G Module에 100% Utilization으로 5분 동안 packet generation

      • DAG capture 프로그램을 통해 packet capture 후 file로 저장 (only 64 byte)


Asymmetric link

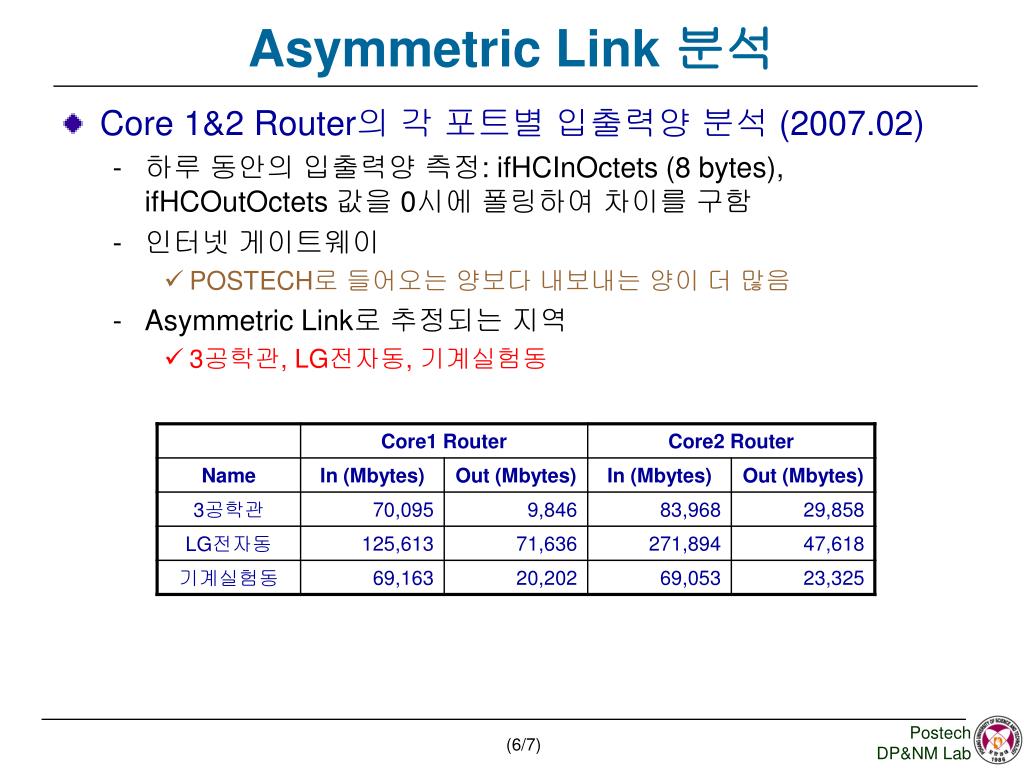

Asymmetric Link 분석

  • Core 1&2 Router의 각 포트별 입출력양 분석 (2007.02)

    • 하루 동안의 입출력양 측정: ifHCInOctets (8 bytes), ifHCOutOctets 값을 0시에 폴링하여 차이를 구함

    • 인터넷 게이트웨이

      • POSTECH로 들어오는 양보다 내보내는 양이 더 많음

    • Asymmetric Link로 추정되는 지역

      • 3공학관, LG전자동, 기계실험동


Comments

Comments

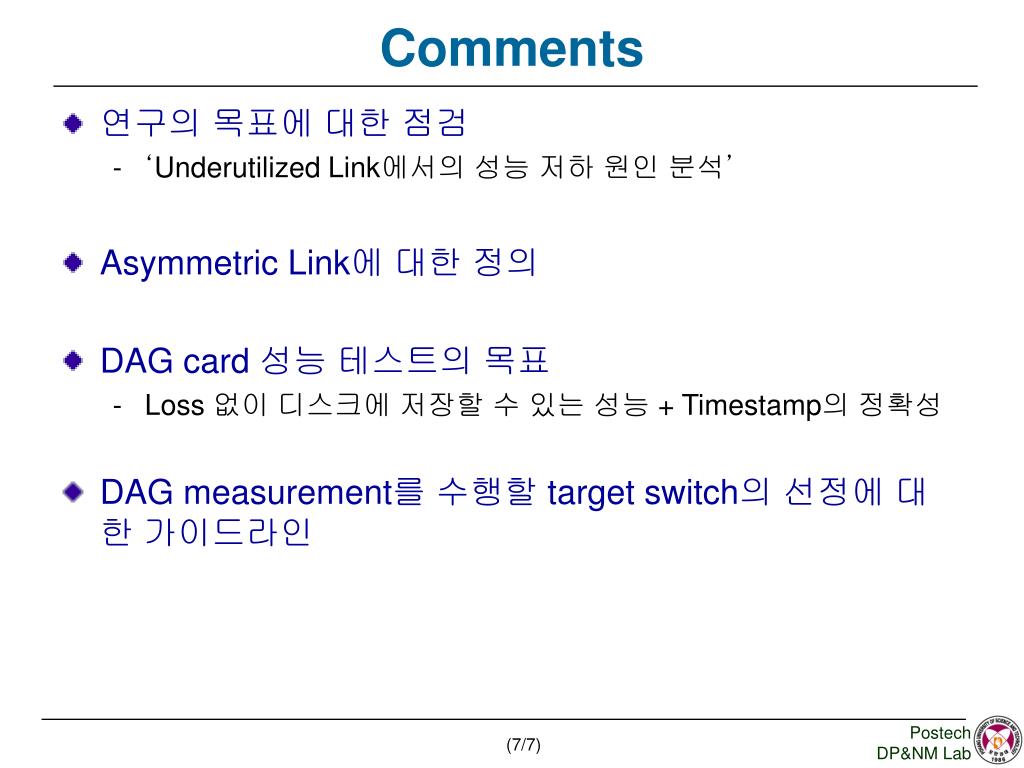

  • 연구의 목표에 대한 점검

    • ‘Underutilized Link에서의 성능 저하 원인 분석’

  • Asymmetric Link에 대한 정의

  • DAG card 성능 테스트의 목표

    • Loss 없이 디스크에 저장할 수 있는 성능 + Timestamp의 정확성

  • DAG measurement를 수행할 target switch의 선정에 대한 가이드라인
