Spaans babcock

SPAANS BABCOCK

Specialister i

SPILDEVANDSBEHANDLING


Spaans babcock

Spaans Babcock

UDSTYR


Spaans babcock

Spaans Babcock


Spaans babcock

Bormet finrist

  • Robust konstruktion

  • For kommunale og industrielle

    renseanlæg

  • Op til 4.2 m bredde 

  • Op til 15 (!) m dybde 

  • Spaltebredde fra 0.5 mm


Spaans babcock

Minimal slitage

Nem vedligehold

Lave driftsomkostninger !

Bormet finrist

ROBUST KONSTRUKTION

på grund af patenteret

BLOK SYSTEM


Spaans babcock

Bormet finrist

BLOK-design ?


Spaans babcock

Andet system:

filterbælte konstruktion

Anden riste type


Spaans babcock

Andet system:

netværks konstruktion

Blok-design

Blok-design


Spaans babcock

Andet system:

netværks konstruktion

Blok-design

Blok-design


Spaans babcock

Blok-design: ingen slitage på elementer

Blokkene er:

  • IKKE forbunden

  • IKKE i berøring

    

    Hviket betyder ingen slitage


Spaans babcock

Andet system:

netværks konstruktion

Blok-design

minimal påvirkning af sand og grus

Blok-design: ingen slitage på elementer


Spaans babcock

Blok-design: ingen slitage på stænger

ABS elementer fæstet på

2 rustfrie stålstænger

Stængerne slides IKKE


Spaans babcock

Blok-design: nemvedligeholdelse

Hurtig udtagning af filter blok


Spaans babcock

Blok-design: vedligeholdelse blok-for-blok

Rist IKKE ude af drift

Hurtig udskiftning af filterelementer

Element afstand kan tilpasses


Spaans babcock

Blok-design: nem vedligeholdelse

Blokke demonteres

I front af risten


Spaans babcock

Blok-design: nem vedligeholdelse

Riste kan installeres side om side, servicering foretages forfra

FORDEL !

80 cm


Spaans babcock

Blokkene er ikke forbunden

Al træk / spænding bæres af kæden

Netværks konstruktion

Træk på plastic elementerne

Blok-design: ingen træk i elementerne


Spaans babcock

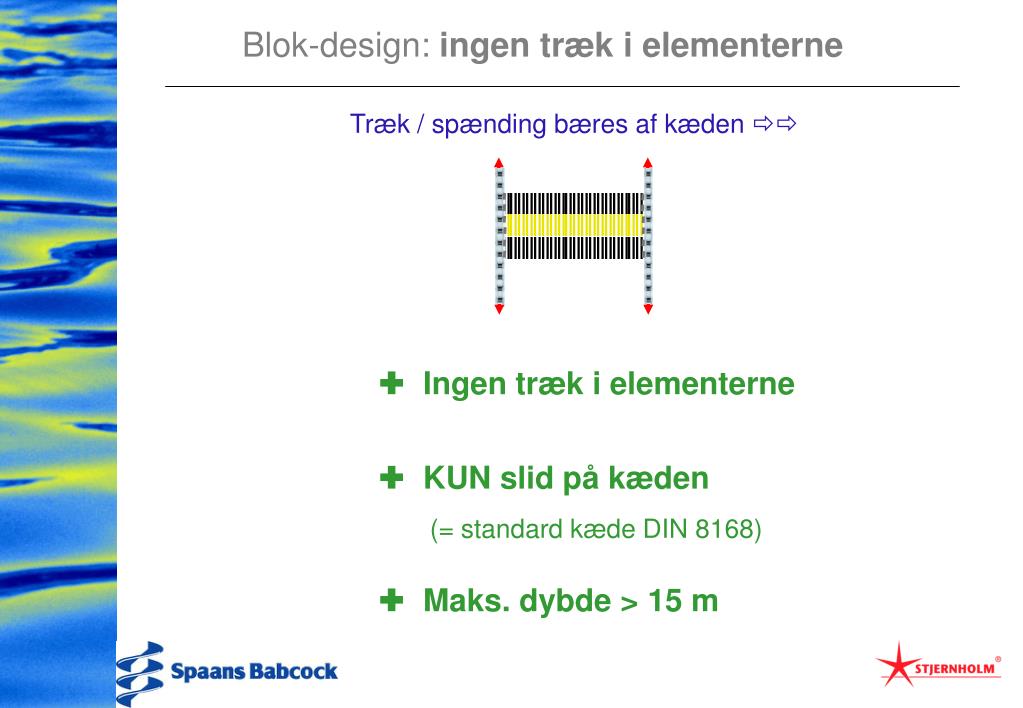

Blok-design: ingen træk i elementerne

Træk / spænding bæres af kæden 

Ingen træk i elementerne

KUN slid på kæden

(= standard kæde DIN 8168)

Maks. dybde > 15 m


Spaans babcock

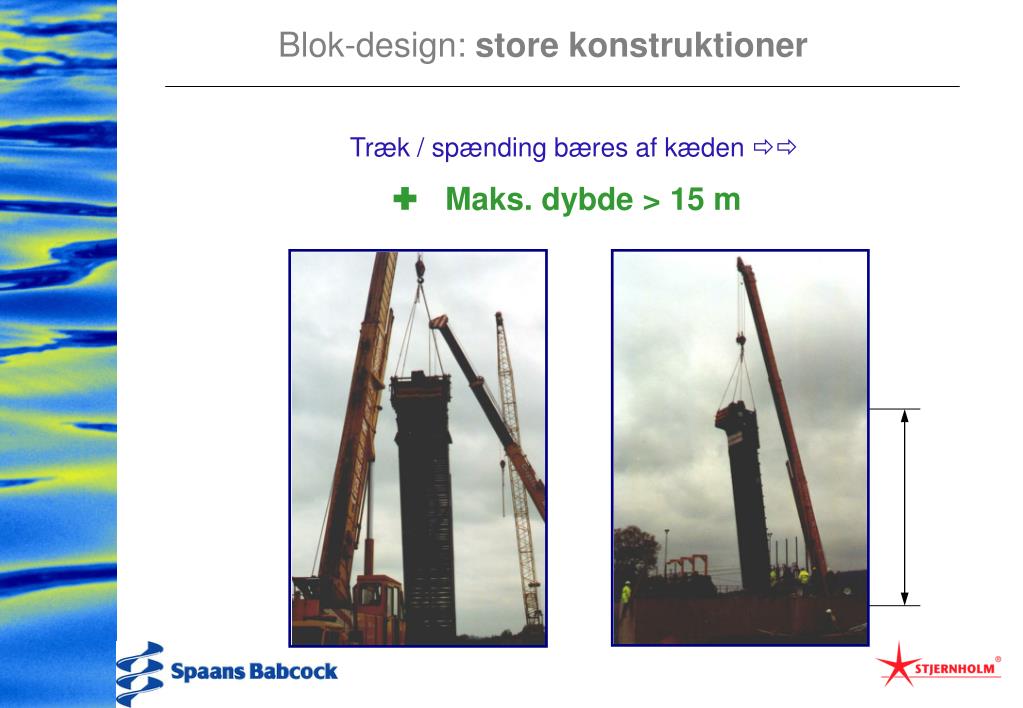

Blok-design: store konstruktioner

Træk / spænding bæres af kæden 

Maks. dybde > 15 m


Spaans babcock

Blok-design: store konstruktioner

Nedbøjningskraft ‘absorberes’ i separate Blokke


Spaans babcock

L

maks.

400

Blok-design: store konstruktioner

Nedbøjningskraft ‘absorberes’ i separate Blokke

Maks. bredde > 4 m


Spaans babcock

Blok-design: store konstruktioner

Netværks konstruktion

Center kæde er nødvendig


Spaans babcock

Blok-design: store konstruktioner

Maks. bredde > 4 m

( uden center kæde! )


Spaans babcock

RENSE / VASKE udførelse – step 1

Udvendig spulearrangement


Spaans babcock

RENSE / VASKE udførelse – step 2

Indvendig spulearrangement


Spaans babcock

RENSE / VASKE udførelse – step 3

Roterende spiralbørste


Spaans babcock

Forbedrede detaljer

der gør forskellen!

Konstruktions detaljer MC56


Spaans babcock

Konstruktions detaljer bund

Kæde føringer


Spaans babcock

Konstruktions detaljer bund

Omdrejningsskive


Spaans babcock

Konstruktions detaljer bund

Tætnings børste


Spaans babcock

Konstruktions detaljer bund

Bund børste


Spaans babcock

Konstruktions detaljer afkast

Udvendig spulearrangement


Spaans babcock

Konstruktions detaljer afkast

Indvendig spulearrangement


Spaans babcock

Konstruktions detaljer afkast

Roterende spiralbørste


Spaans babcock

Konstruktions detaljer afkast

Øvre kædeføring


Spaans babcock

Konstruktions detaljer afkast

Tilspænding - kæde


Spaans babcock

Konstruktions detaljer - generelt

Udvendig monterede flangelejer

Automatisk smøredåse

Leje - hovedaksel

Leje - spiralbørste


Spaans babcock

Filter

Magnetventil

Kuglehane

Konstruktions detaljer - generelt

Vaske- og spule vands forsyning

Kuglehane


Spaans babcock

REFERENCER

Hockenheim, Tyskland

  • Antal maskiner: 2

  • Riste bredde: 1,500 / 1,300 mm

  • Afkast højde : 2,208 / 1,250 mm

  • Spalteafstand: 20 mm


Spaans babcock

REFERENCER

Århus Kommune - Marselisborg Renseanlæg, Danmark

  • Antal maskiner : 3

  • Riste bredde: 1.540 mm

  • Afkast højde : 3.620 mm

  • Spalte bredde : 4,5 mm


Spaans babcock

REFERENCER

Københavns Energi, Danmark Pumpestation Kløvermarken

  • Antal maskiner: 8

  • Riste bredde : 940 mm

  • Afkast højde : 7.800 mm

  • Spalte bredde : 15 mm


Spaans babcock

REFERENCER

Regensburg, Tyskland

  • Antal maskiner: 4 (2 normal + 2 regn)

  • Riste bredde: 1,965 mm

  • Afkast højde : 5,531 mm

  • Spalte bredde: 6 mm


Spaans babcock

REFERENCER

Offenburg, Tyskland

  • Antal maskiner: 2

  • Riste bredde : 2,379 mm

  • Afkast højde : 4,535 mm

  • Spalte bredde : 6 mm

Aachen, Tyskland

  • Antal maskiner : 1

  • Riste bredde : 3,177 mm

  • Afkast højde : 7,400 mm

  • Spalte bredde : 10 mm


Spaans babcock

REFERENCER

Markkleeberg, Tyskland

  • Antal maskiner : 1

  • Riste bredde: mm

  • Afkast højde : mm

  • Spalte bredde : 5 mm


Spaans babcock

PRODUKTION I HOLLAND


Spaans babcock

Bormet finrist - resume

Robust konstruktion

Hurtig og nem vedligeholdelse

(risten forbliver i drift)

Elementerne berører ikke hinanden

IKKE følsom overfor sand og grus

INGEN slid på elementer og stænger

INGEN træk spænding på elementer

Kanal dybde > 15 m

Kanal bredde > 4,2 m

Blid behandling af ristegodset


Spaans babcock

SPAANS BABCOCK

Specialister ispecifikke løsningerfor

SPILDEVANDSBEHANDLING
