  1. 实验一 8位算术逻辑运算实验 带进位控制8位算术逻辑运算： ① 带进位运算 ② 保存运算后产生进位 实现8位算术逻辑运算采用2片74LS181

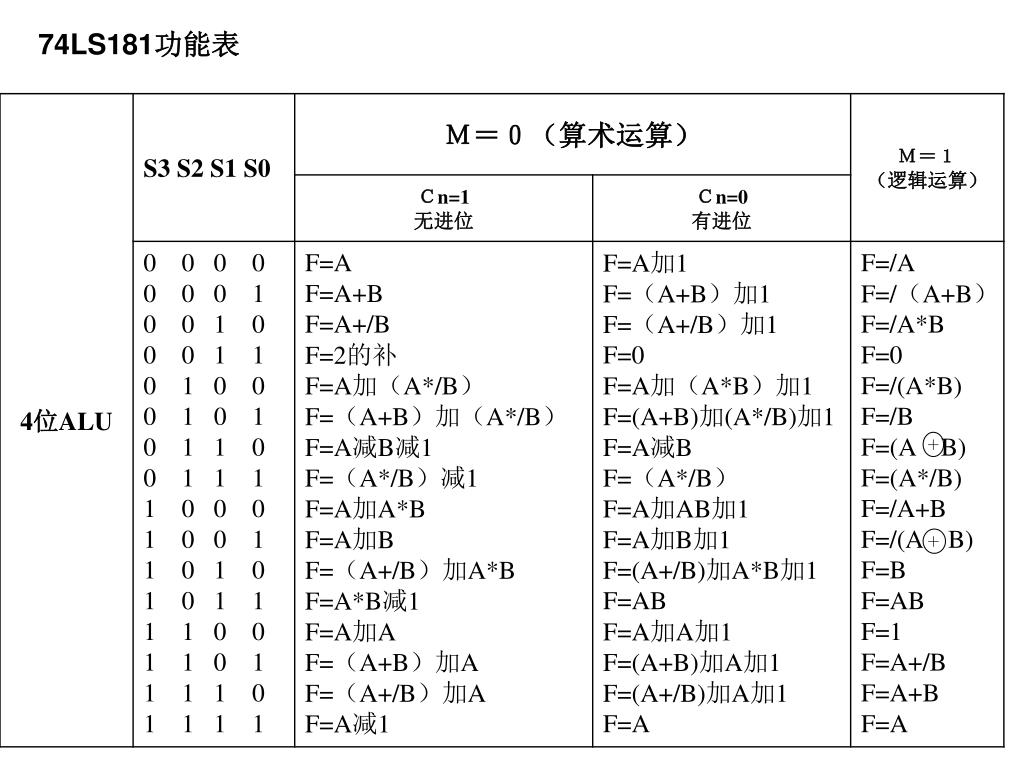

  2. 74LS181功能表 ＋ ＋

  3. DR1 DR2 数据输入三态缓冲器门控信号SWB（低电平有效） 数据输出三态缓冲器门控信号ALUB（低电平有效） 数据锁存DR1打入脉冲信号 LDDR1 数据锁存DR2打入脉冲信号 LDDR2

  4. 8位运算数据的置入 低8位数据送DR1和DR2 数据输出三态缓冲器门控信号ALUB =1 （关闭） ； 数据输入三态缓冲器门控信号SWB =0 （打开） ； 数据锁存DRi控制信号 LDDRi =1 （打开）， 其它 LDDRj = 0 （关闭） ； 打入脉冲信号 T4 ；

  5. 验证置入的8位运算数据 数据输出三态缓冲器门控信号ALUB =1（关闭） ； 数据输入三态缓冲器门控信号SWB =1 （打开） ； 数据锁存DRi控制信号 LDDR1、LDDR2= 0 （关闭） 设置开关M 、开关S3、S2、S1、S0 相应值 如M=1 ， S3、S2、S1、S0= 1 1 1 1 验证 8位数据 DR1 S3、S2、S1、S0 = 1 0 1 0 验证 8位数据 DR2
