Les forces de compression

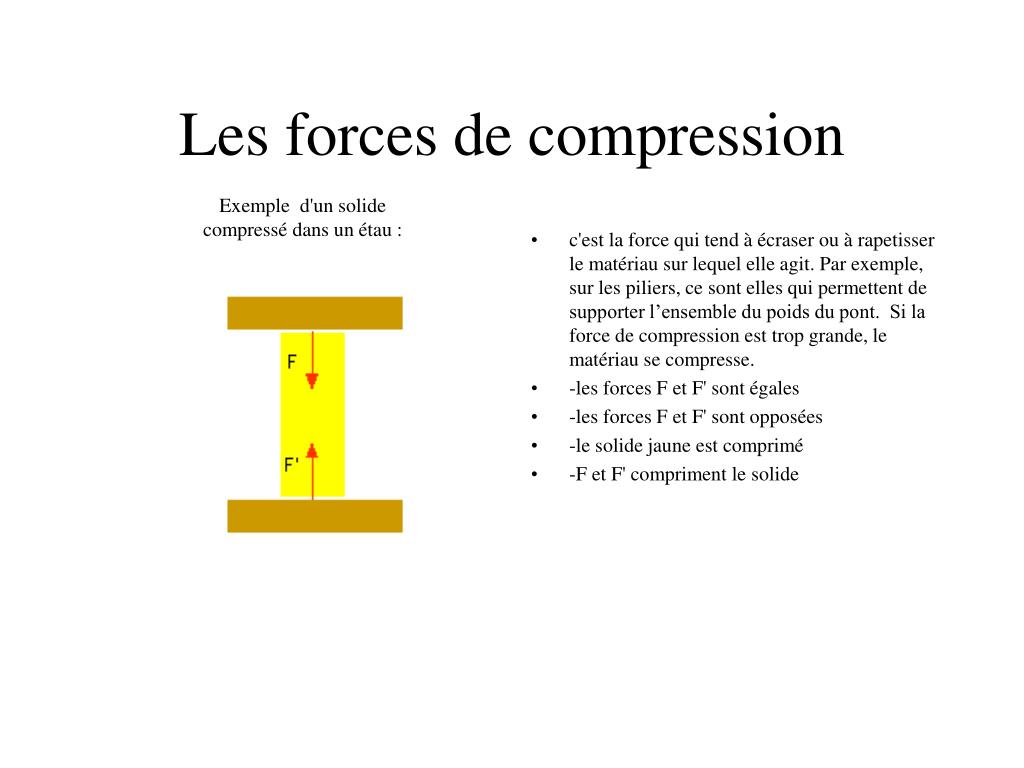

1. Les forces de compression Exemple d'un solide compressé dans un étau : • c'est la force qui tend à écraser ou à rapetisser le matériau sur lequel elle agit. Par exemple, sur les piliers, ce sont elles qui permettent de supporter l’ensemble du poids du pont. Si la force de compression est trop grande, le matériau se compresse. • -les forces F et F' sont égales • -les forces F et F' sont opposées • -le solide jaune est comprimé • -F et F' compriment le solide

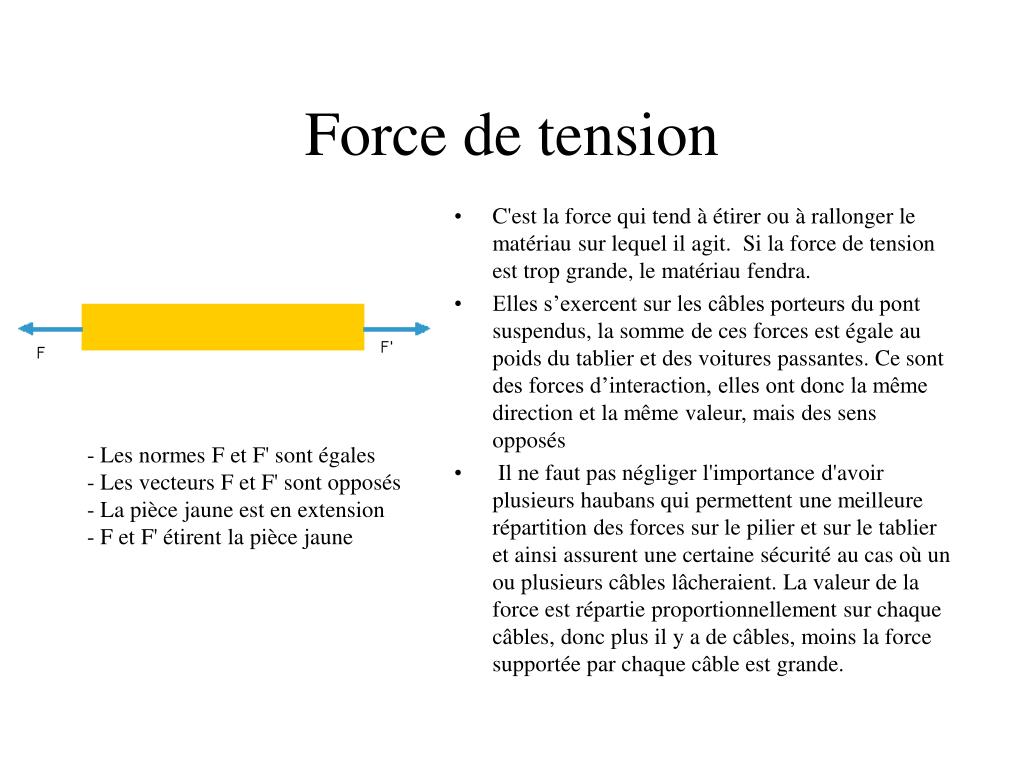

2. Force de tension • C'est la force qui tend à étirer ou à rallonger le matériau sur lequel il agit. Si la force de tension est trop grande, le matériau fendra. • Elles s’exercent sur les câbles porteurs du pont suspendus, la somme de ces forces est égale au poids du tablier et des voitures passantes. Ce sont des forces d’interaction, elles ont donc la même direction et la même valeur, mais des sens opposés • Il ne faut pas négliger l'importance d'avoir plusieurs haubans qui permettent une meilleure répartition des forces sur le pilier et sur le tablier et ainsi assurent une certaine sécurité au cas où un ou plusieurs câbles lâcheraient. La valeur de la force est répartie proportionnellement sur chaque câbles, donc plus il y a de câbles, moins la force supportée par chaque câble est grande. - Les normes F et F' sont égales - Les vecteurs F et F' sont opposés - La pièce jaune est en extension - F et F' étirent la pièce jaune

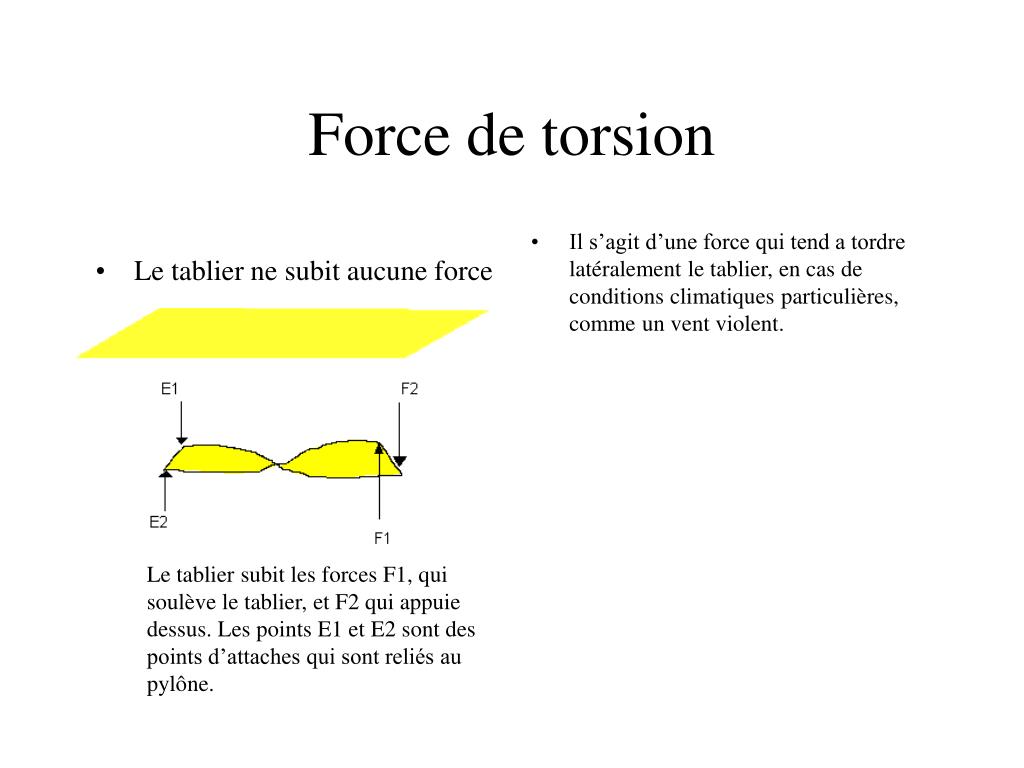

3. Il s’agit d’une force qui tend a tordre latéralement le tablier, en cas de conditions climatiques particulières, comme un vent violent. Le tablier ne subit aucune force Force de torsion Le tablier subit les forces F1, qui soulève le tablier, et F2 qui appuie dessus. Les points E1 et E2 sont des points d’attaches qui sont reliés au pylône.

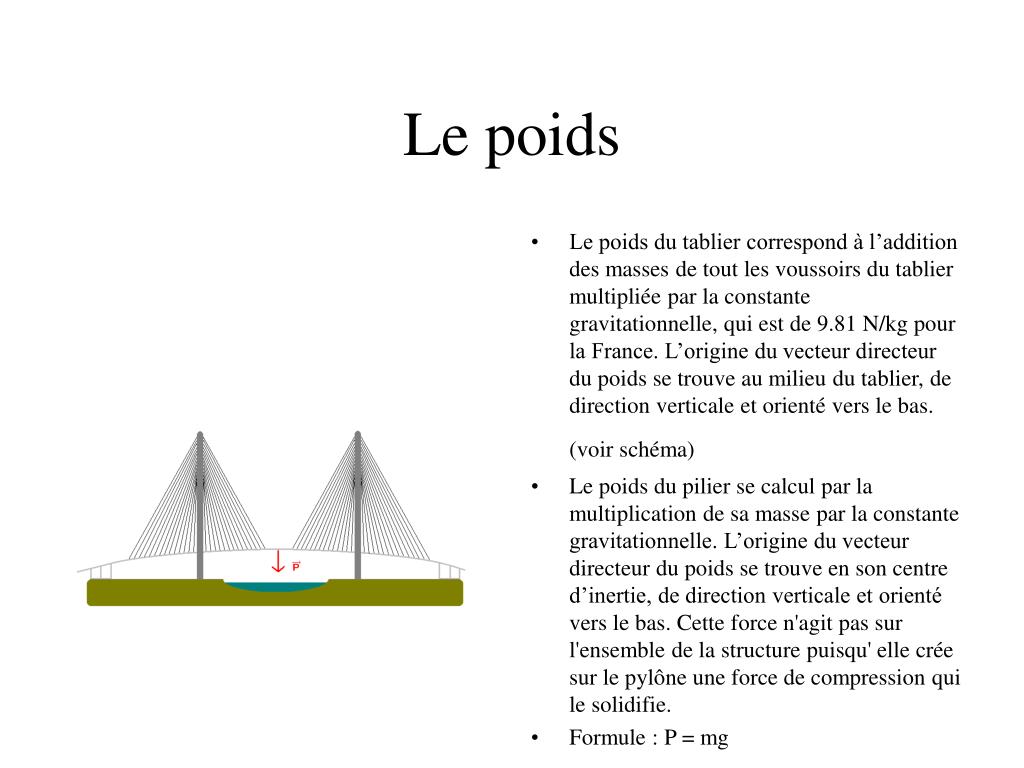

4. Le poids • Le poids du tablier correspond à l’addition des masses de tout les voussoirs du tablier multipliée par la constante gravitationnelle, qui est de 9.81 N/kg pour la France. L’origine du vecteur directeur du poids se trouve au milieu du tablier, de direction verticale et orienté vers le bas. (voir schéma) • Le poids du pilier se calcul par la multiplication de sa masse par la constante gravitationnelle. L’origine du vecteur directeur du poids se trouve en son centre d’inertie, de direction verticale et orienté vers le bas. Cette force n'agit pas sur l'ensemble de la structure puisqu' elle crée sur le pylône une force de compression qui le solidifie. • Formule : P = mg
