  1. Constitution d’un câble BT De type NF C 33 210 (Réseau) série H1 XDV-A PRAX Sébastien

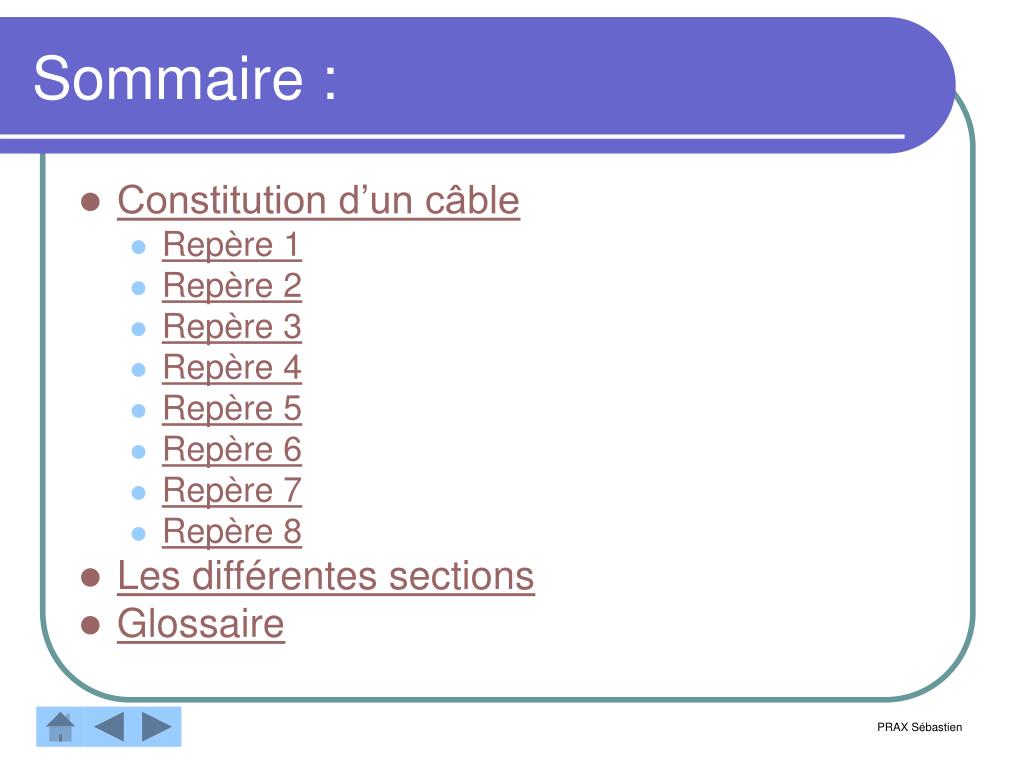

  2. Sommaire : • Constitution d’un câble • Repère 1 • Repère 2 • Repère 3 • Repère 4 • Repère 5 • Repère 6 • Repère 7 • Repère 8 • Les différentes sections • Glossaire PRAX Sébastien

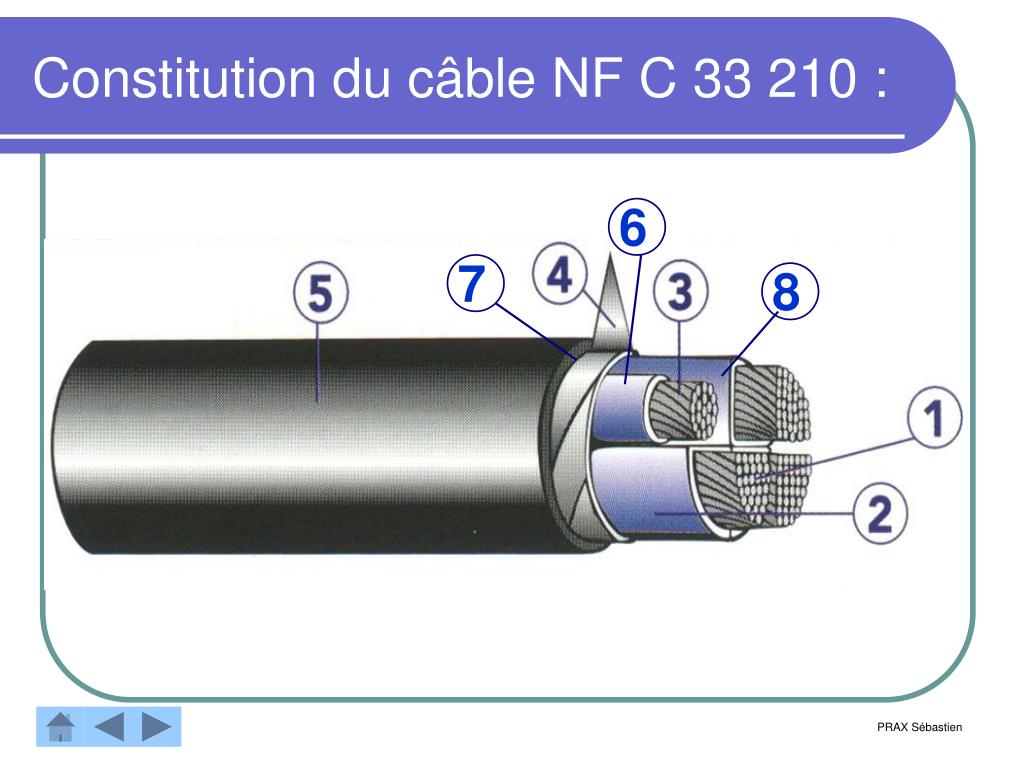

  3. Constitution du câble NF C 33 210 : 6 7 8 PRAX Sébastien

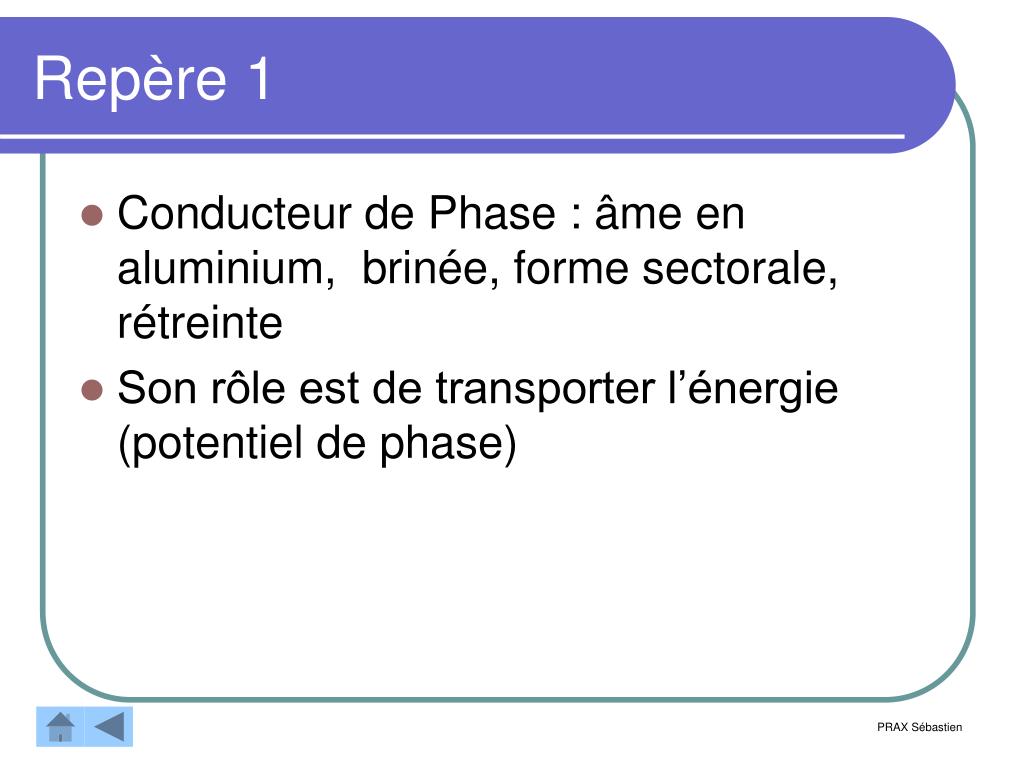

  4. Repère 1 • Conducteur de Phase : âme en aluminium, brinée, forme sectorale, rétreinte • Son rôle est de transporter l’énergie (potentiel de phase) PRAX Sébastien

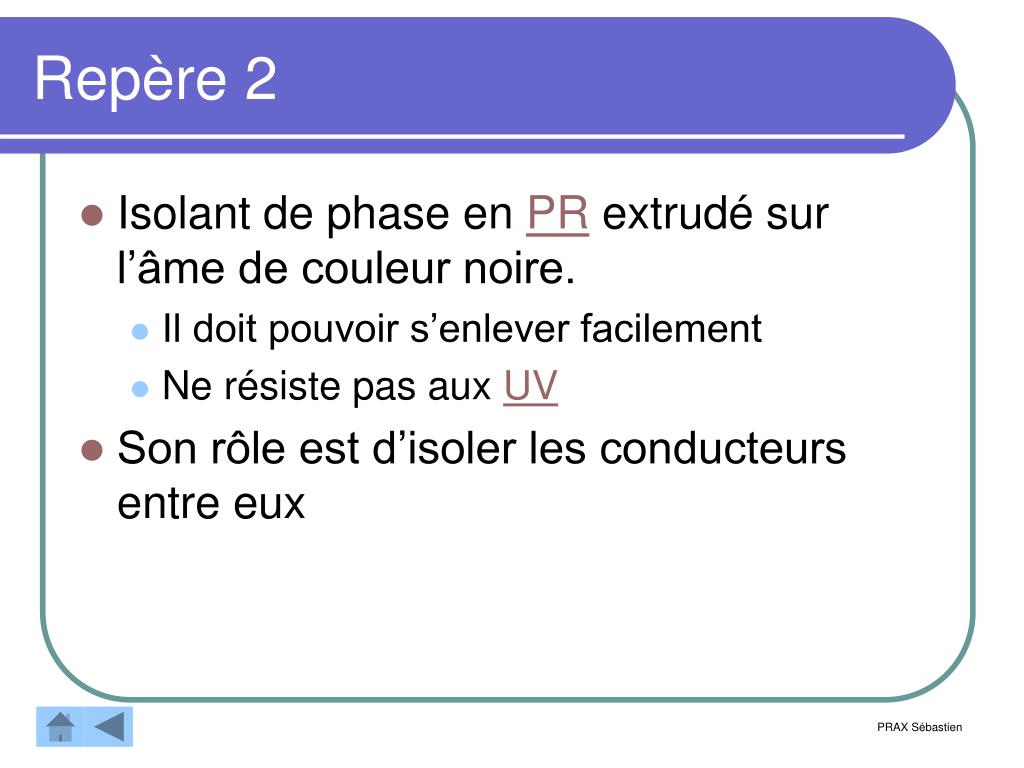

  5. Repère 2 • Isolant de phase en PR extrudé sur l’âme de couleur noire. • Il doit pouvoir s’enlever facilement • Ne résiste pas aux UV • Son rôle est d’isoler les conducteurs entre eux PRAX Sébastien

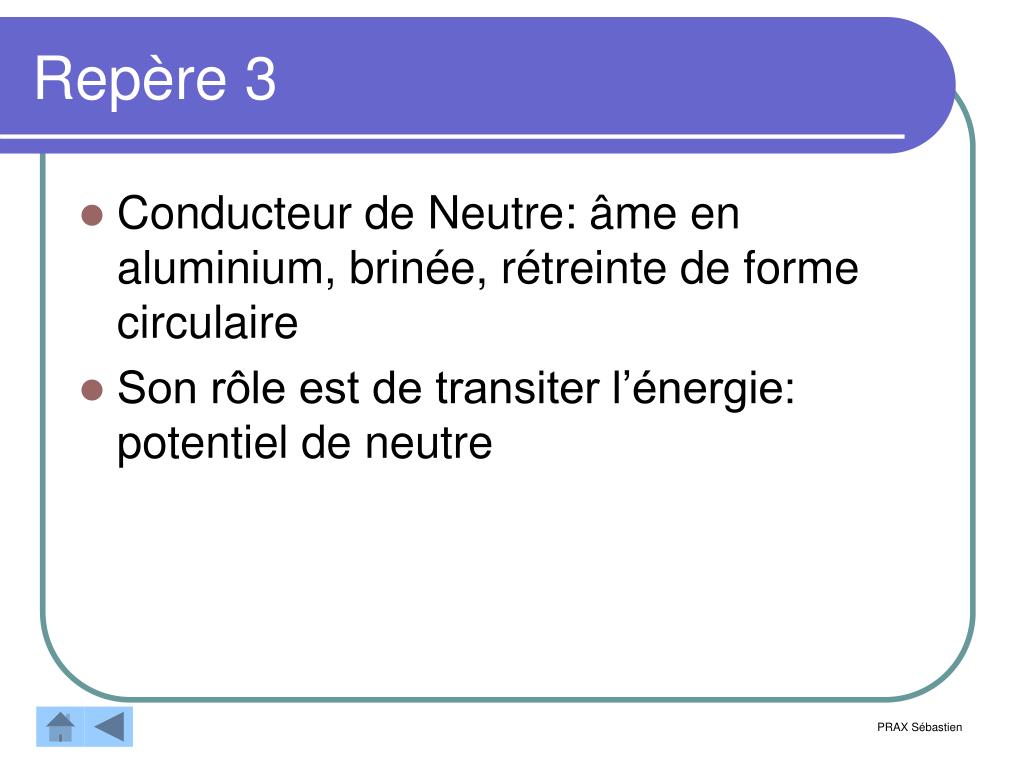

  6. Repère 3 • Conducteur de Neutre: âme en aluminium, brinée, rétreinte de forme circulaire • Son rôle est de transiter l’énergie: potentiel de neutre PRAX Sébastien

  7. Repère 4 • Deux feuillards en acier doux • Son rôle : • Assurer la protection électrique des tiers car reliés au neutre (protection dite « coup de pioche ») PRAX Sébastien

  8. Repère 5 • Gaine extérieure en PVC • Ses rôles sont : • Protection mécanique • Etanchéité radiale PRAX Sébastien

  9. Repère 6 • Gaine de plomb • Seul matériau conducteur malléable et étanche • son rôle: • Assurer la continuité électrique entre le neutre et le feuillard (participe à la protection des tiers) PRAX Sébastien

  10. Repère 7 • Poudre hygroscopique: • Son rôle: • Assurer l’étanchéité longitudinale • Limite la propagation de l’eau sur 1 mètre de part et d’autre de l’infiltration PRAX Sébastien

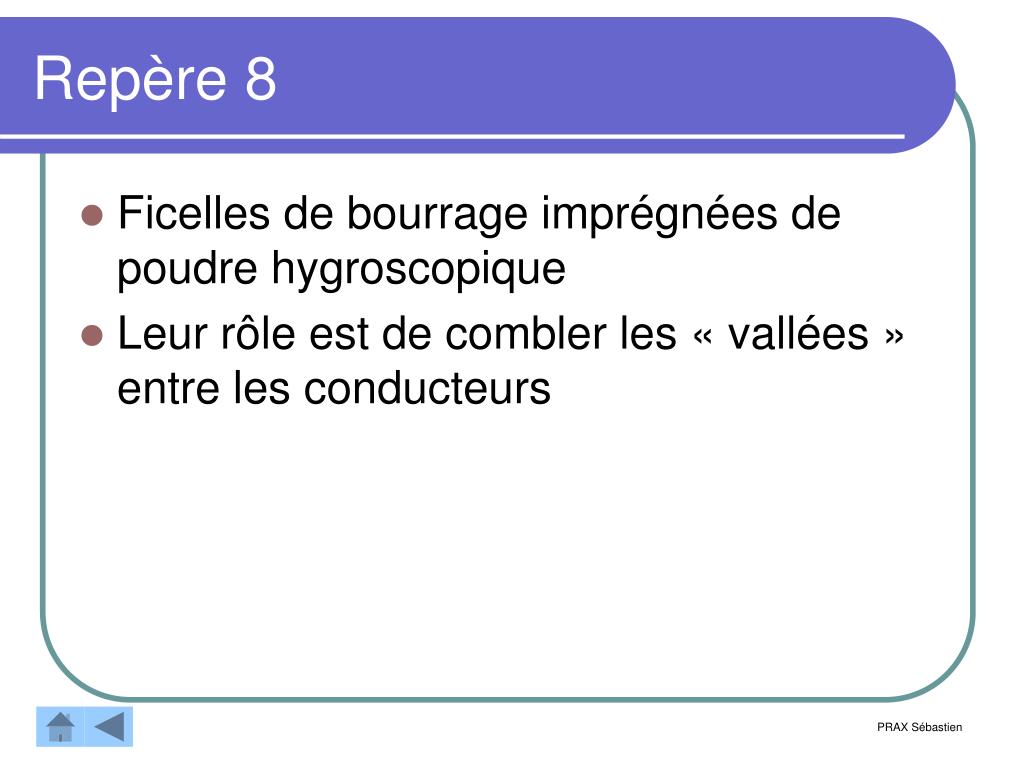

  11. Repère 8 • Ficelles de bourrage imprégnées de poudre hygroscopique • Leur rôle est de combler les « vallées » entre les conducteurs PRAX Sébastien

  12. Les différentes sections utilisées : • Câble Réseau • 3x240mm²+1x95mm² • 3x150mm²+1x70mm² • 3x95mm²+1x50mm² • 3x50mm²+1x50mm² • Câble branchement • 3x50mm²+1x50mm² • 3x35mm²+1x35mm² • 3x25mm²+1x25mm² • 3x16mm²+1x16mm² PRAX Sébastien

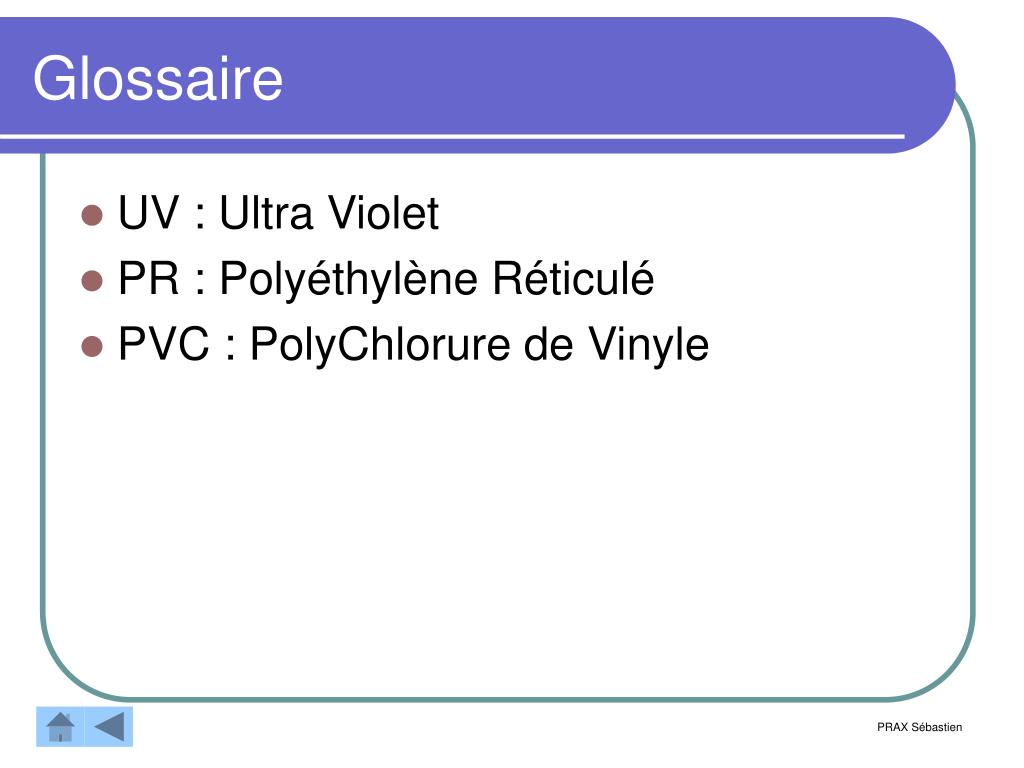

  13. Glossaire • UV : Ultra Violet • PR : Polyéthylène Réticulé • PVC : PolyChlorure de Vinyle PRAX Sébastien
