  1. 高并发服务端分布式系统设计介绍 • 高性能高并发 • 分布式计算、存储 • 大数据处理 • NoSQL Jone 2013.10

  2. 应用场景 • 日均千万级以上PV(Page View) • 高并发和大量峰值请求据处理 • PB级别的海量数据处理

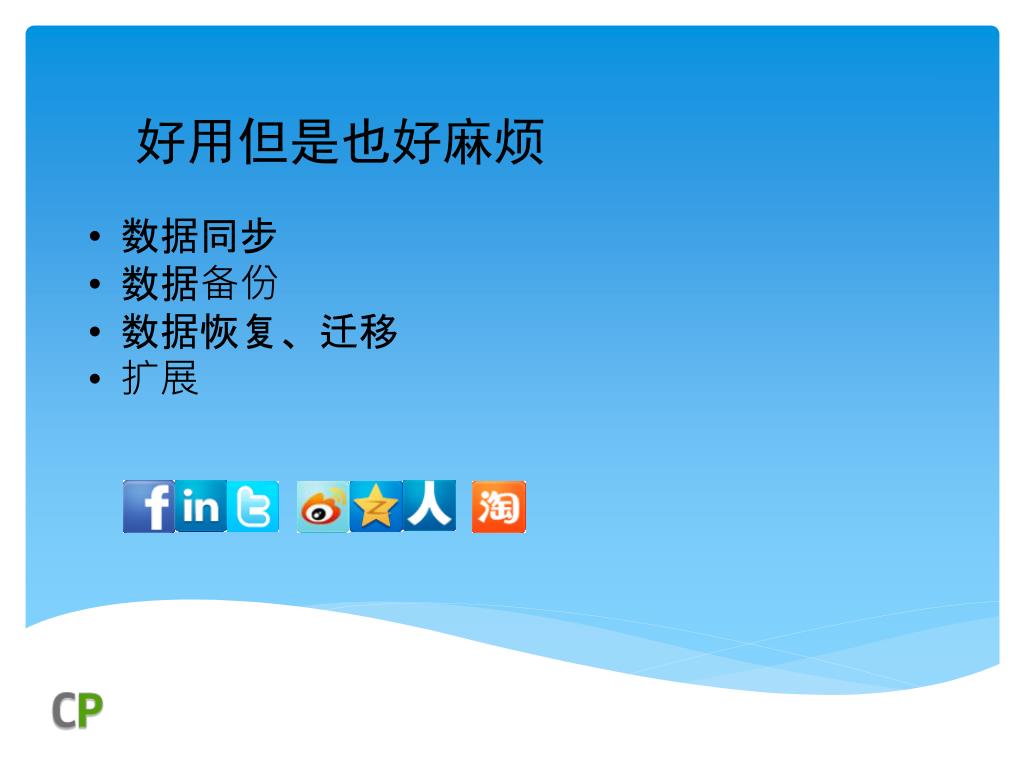

  3. 好用但是也好麻烦 • 数据同步 • 数据备份 • 数据恢复、迁移 • 扩展

  4. 目前较成熟的一些产品 • Google FS + Map-Reduce + Big-table • Hadoop + HBase • Casssandra (Facebook & Apache) • Dymano (Amazon) • OceanBase TFS Tair (Taobao)

  5. 为什么需要这样的系统—— 网站架构演变 最初:一台webserver,网页直接访问, 所有业务、逻辑、数据都在这台机器上。 100PV Web Web Server

  6. 为什么需要这样的系统—— 网站架构演变 稍后:一台webserver,一台数据库。 逻辑和数据开始分离,如经典的LAMP结构。 Web 1000~10000PV MySQL Server Web Server

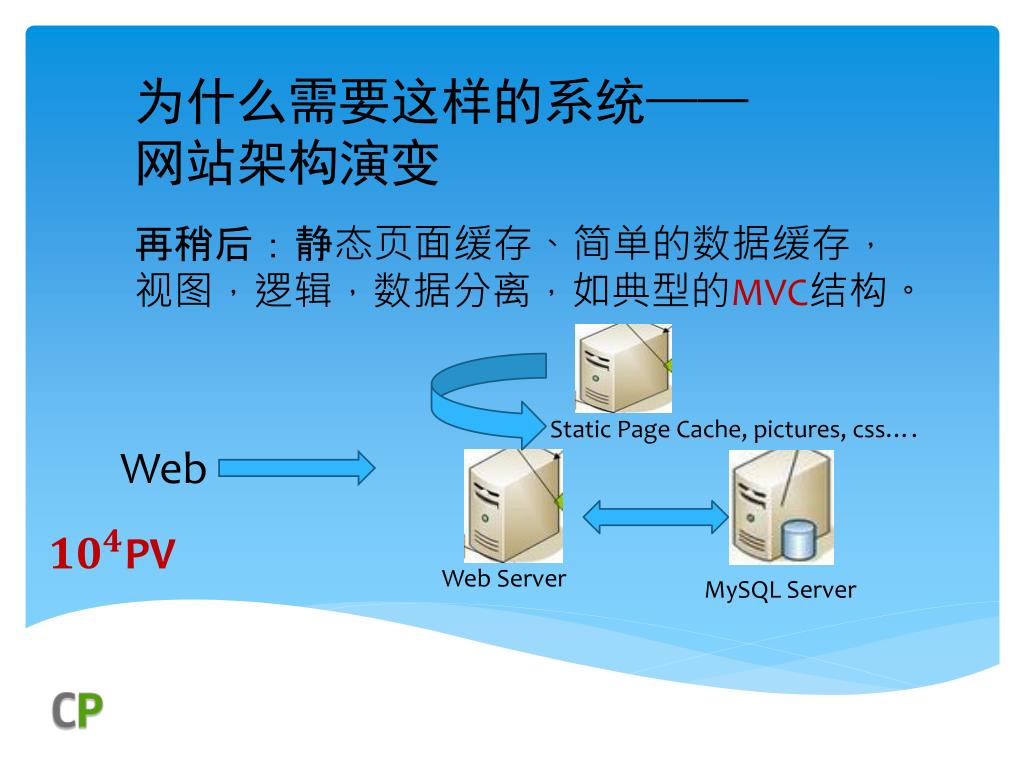

  7. 为什么需要这样的系统—— 网站架构演变 再稍后:静态页面缓存、简单的数据缓存, 视图,逻辑,数据分离,如典型的MVC结构。 Static Page Cache, pictures, css…. Web PV Web Server MySQL Server

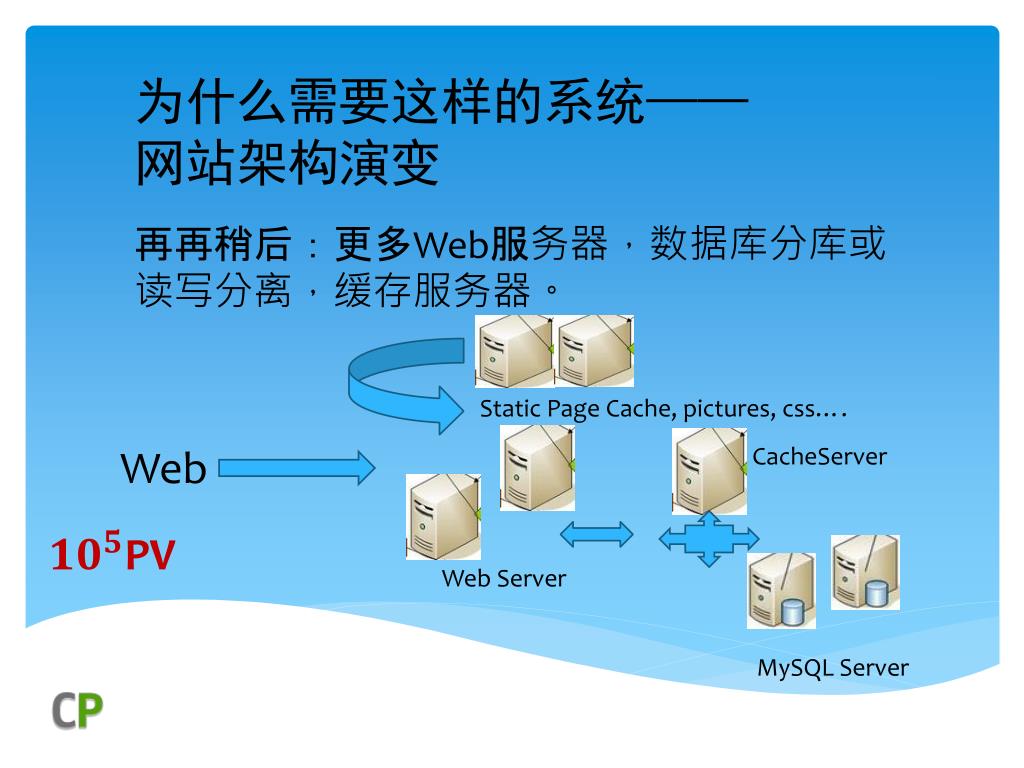

  8. 为什么需要这样的系统—— 网站架构演变 再再稍后:更多Web服务器,数据库分库或 读写分离,缓存服务器。 Static Page Cache, pictures, css…. Web CacheServer PV Web Server MySQL Server

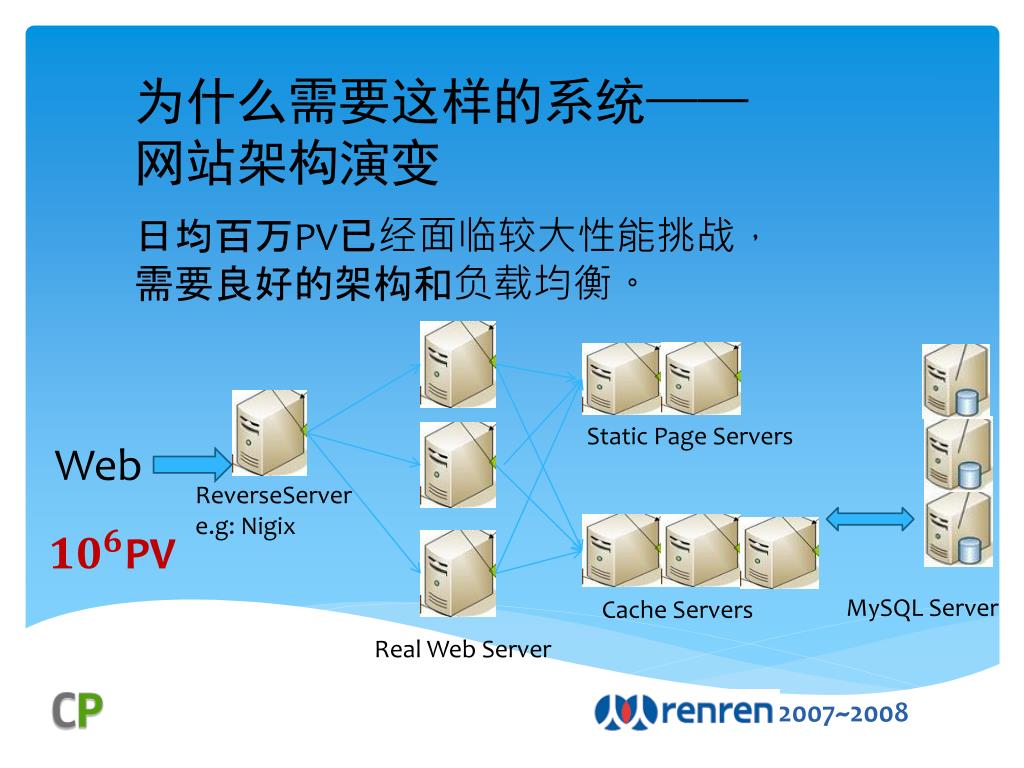

  9. 为什么需要这样的系统—— 网站架构演变 日均百万PV已经面临较大性能挑战, 需要良好的架构和负载均衡。 Static Page Servers Web ReverseServer e.g: Nigix PV MySQL Server Cache Servers Real Web Server 2007~2008

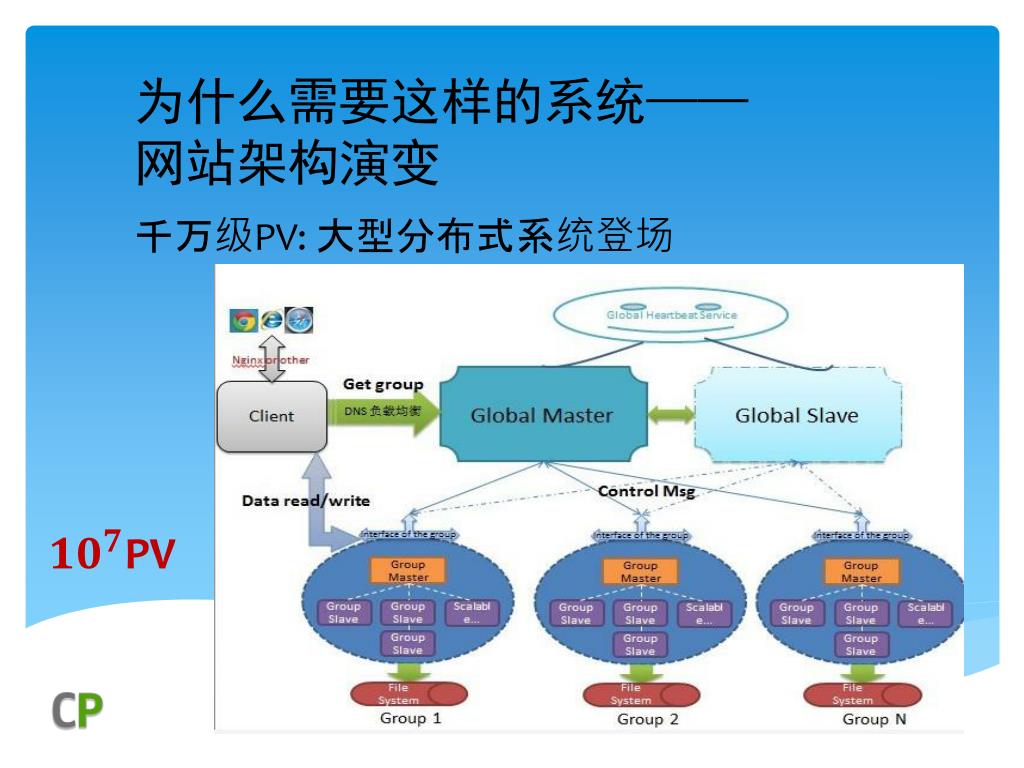

  10. 为什么需要这样的系统—— 网站架构演变 千万级PV: 大型分布式系统登场 PV

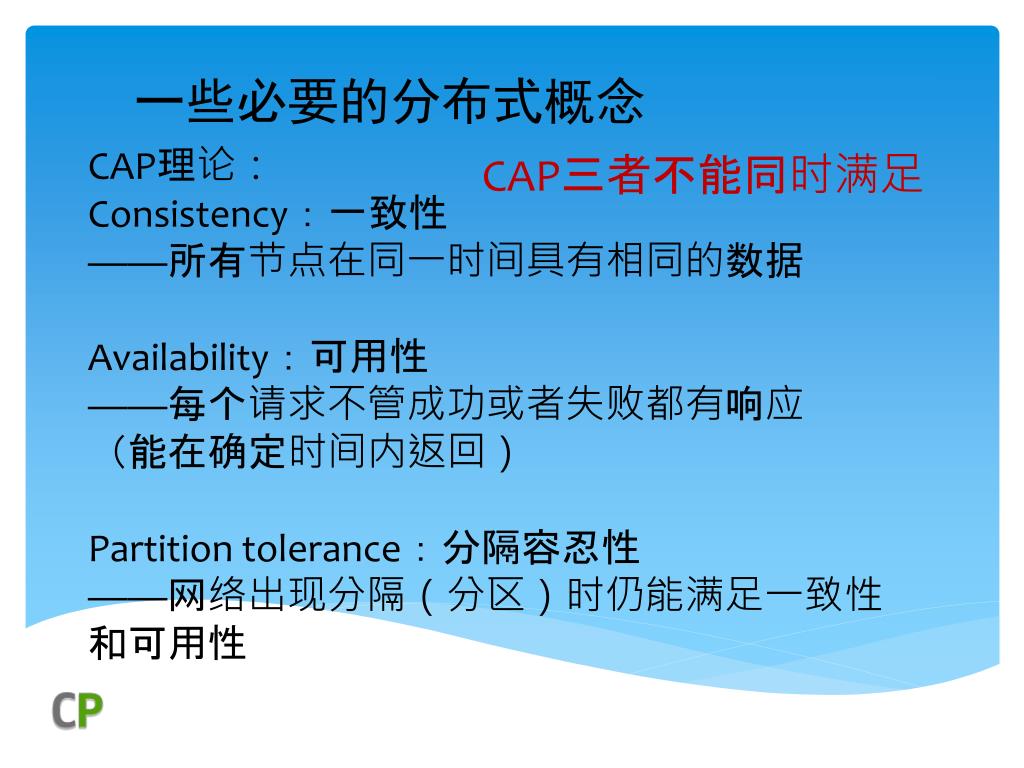

  11. 一些必要的分布式概念 CAP理论: Consistency:一致性 ——所有节点在同一时间具有相同的数据 Availability:可用性 ——每个请求不管成功或者失败都有响应 (能在确定时间内返回) Partition tolerance:分隔容忍性 ——网络出现分隔(分区)时仍能满足一致性 和可用性 CAP三者不能同时满足

  12. 一些必要的分布式概念 实际工程中的CAP概念的应用: 有强一致性和弱一致性(含最终一致性) ——强一致性,可以保证C和P 各个节点数据一致,为保证P,出现故障时无法保证 A(可用性) ——弱一致性(含最终一致性) 各个节点数据可能出现短时间的不一致,但最终能 够同步。保证了A和P。

  13. 一些必要的分布式概念 强一致性系统的应用: 不能丢失数据的实时系统: 如淘宝购物车等涉及Money、订单、Business的系统 特点: 并不存在读 >> 写,可以认为读写需求是同等的。 任何读必须等待最新的写完成并同步至所有节点。 保证强一致性的系统,认为其是“完全同步”的。

  14. 一些必要的分布式概念 弱一致性(最终一致性)系统的应用: 短时间内节点数据不同步可以容忍,但最终能同步 一致。同时读需求远大于写,写节点挂掉需要一定 时间来恢复。 如各种微博,SNS,消息,邮件等 特点: 读 >> 写,不同节点可能读到老数据,但最终能够同 步。 通常采用“半同步”的做法。

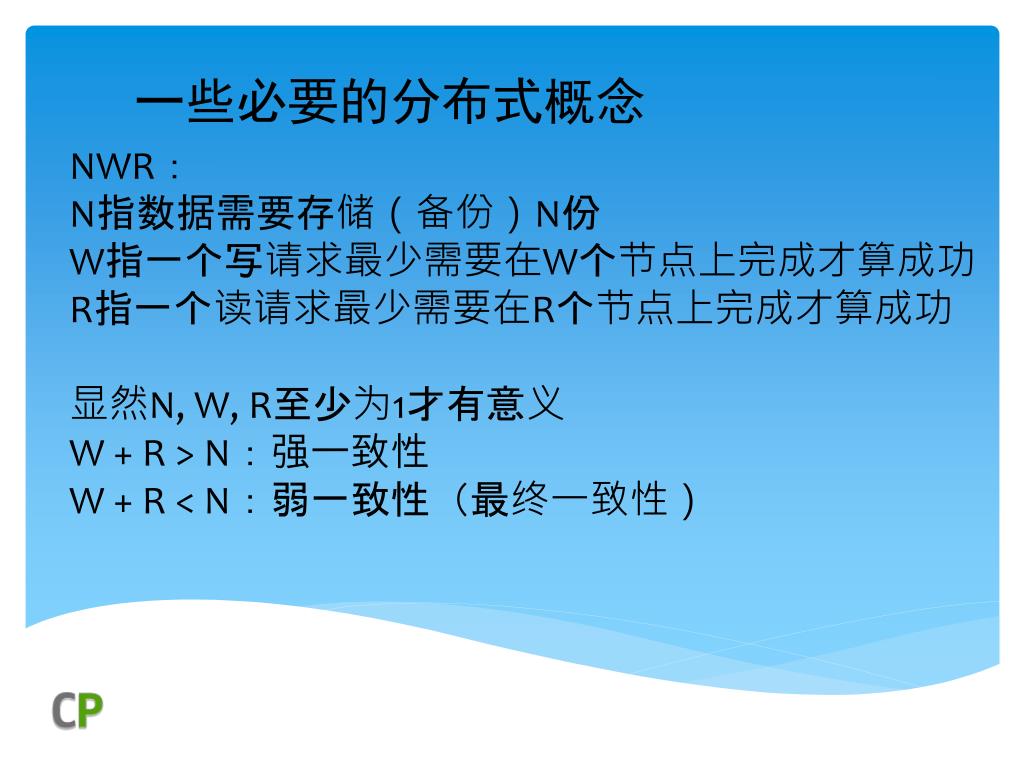

  15. 一些必要的分布式概念 NWR: N指数据需要存储(备份)N份 W指一个写请求最少需要在W个节点上完成才算成功 R指一个读请求最少需要在R个节点上完成才算成功 显然N, W, R至少为1才有意义 W + R > N:强一致性 W + R < N:弱一致性(最终一致性)

  16. 一些必要的分布式概念 分布式选举和Paxos算法:序号最大者胜 简单理解: 基本条件:一堆分布式节点,有一个主节点,剩下的 为从节点。主节点数据最新(认为其序号最大), 从节点向主节点来同步数据,同步中数据不断更新 (序号也增大) 进行选举:主节点挂了。需要选举产生一个主节点。 显然谁序号最大(数据最新)将是最接近挂掉的主节 点的,它将当选为新的主节点。

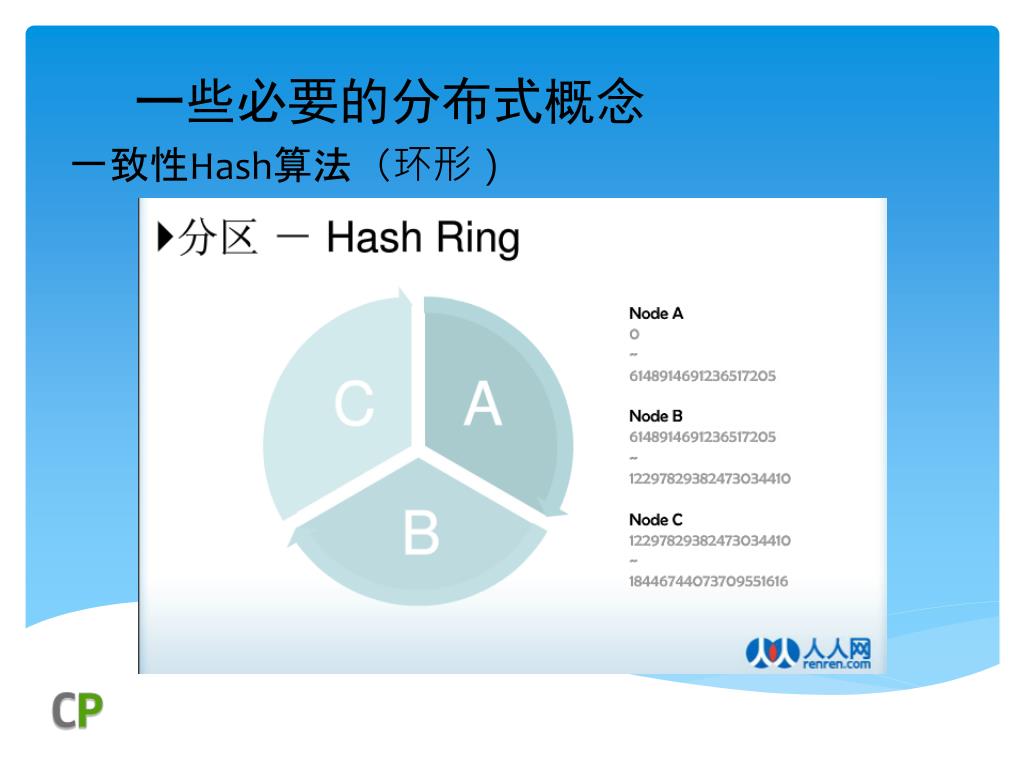

  17. 一些必要的分布式概念 一致性Hash算法(环形)

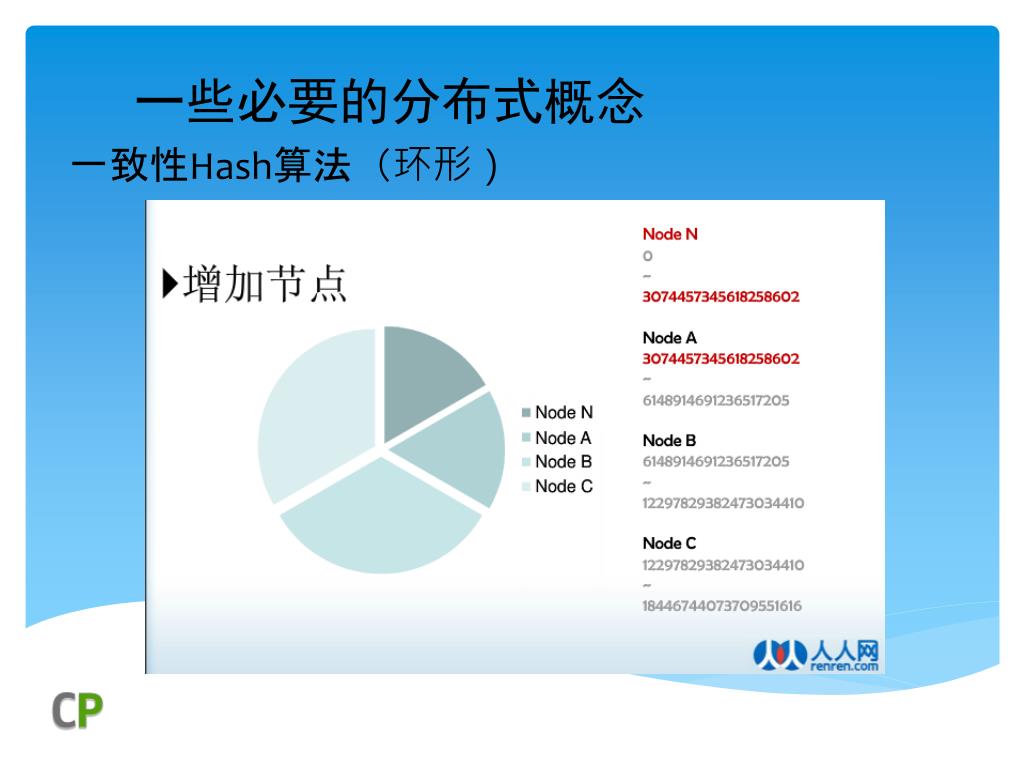

  18. 一些必要的分布式概念 一致性Hash算法(环形)

  19. 一些必要的分布式概念 一致性Hash算法(环形)

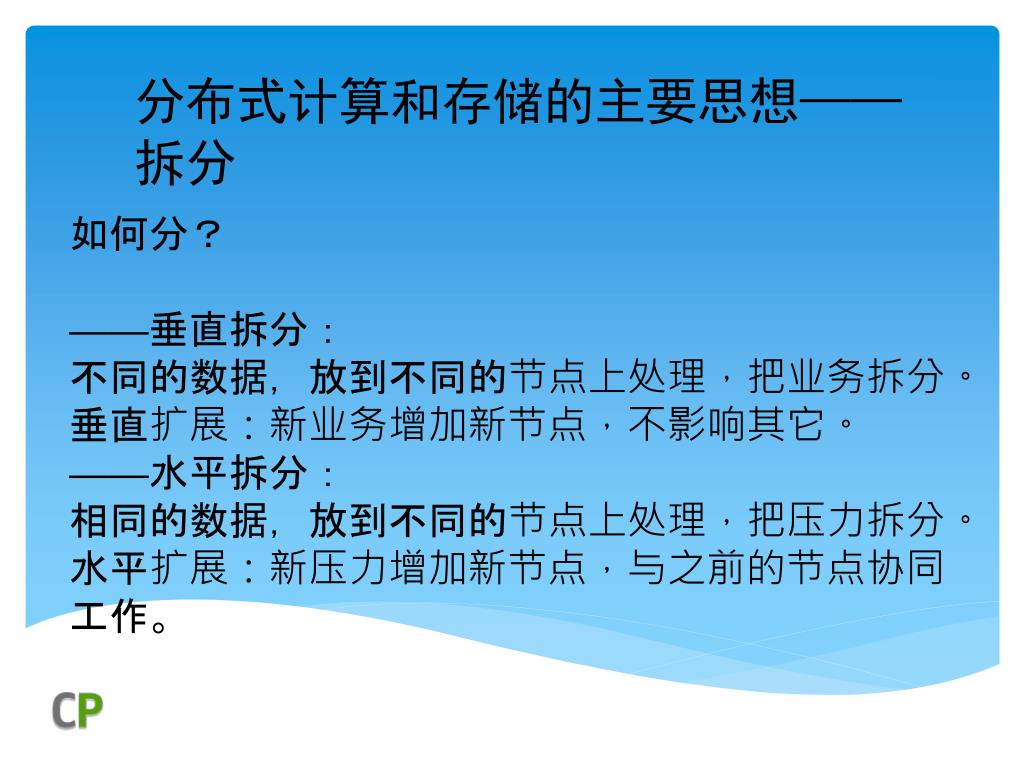

  20. 分布式计算和存储的主要思想—— 拆分 如何分? ——垂直拆分: 不同的数据,放到不同的节点上处理,把业务拆分。 垂直扩展:新业务增加新节点,不影响其它。 ——水平拆分: 相同的数据,放到不同的节点上处理,把压力拆分。 水平扩展:新压力增加新节点,与之前的节点协同 工作。

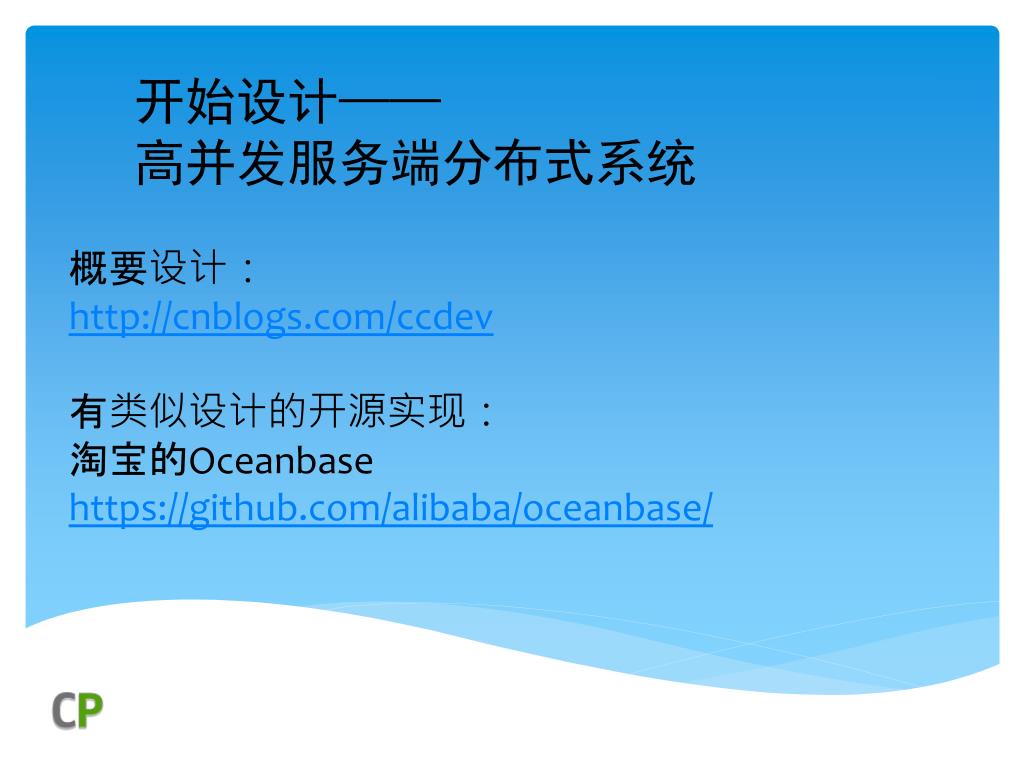

  21. 开始设计—— 高并发服务端分布式系统 概要设计: http://cnblogs.com/ccdev 有类似设计的开源实现: 淘宝的Oceanbase https://github.com/alibaba/oceanbase/

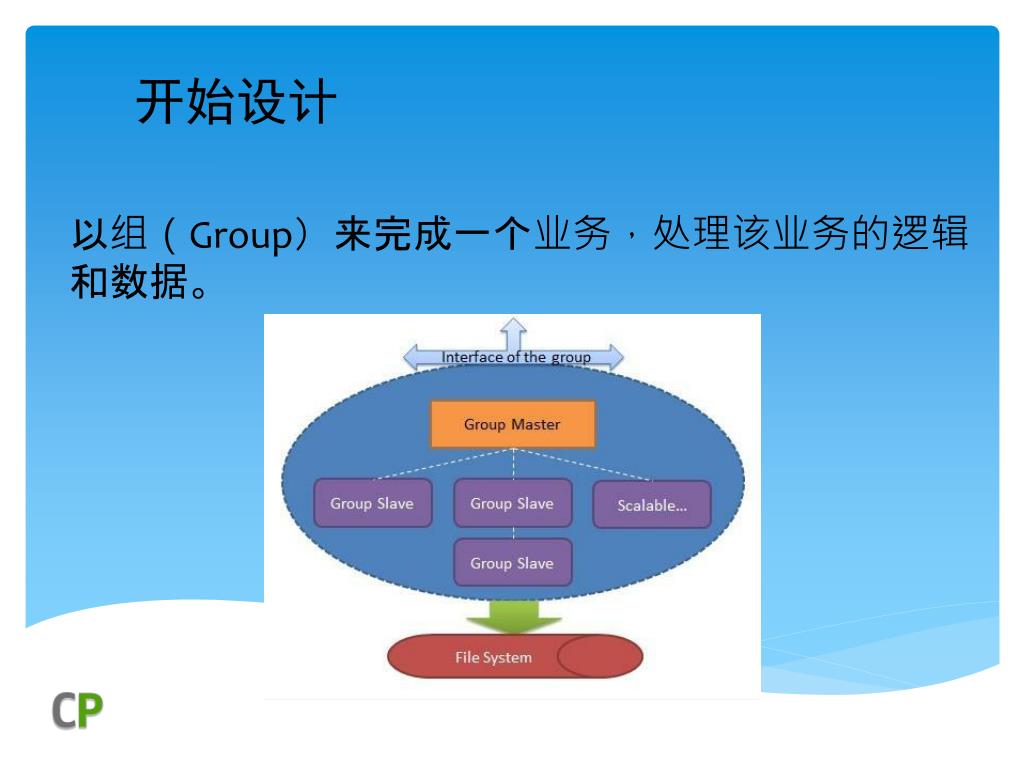

  22. 开始设计 以组(Group)来完成一个业务,处理该业务的逻辑 和数据。

  23. 开始设计 • 以弱一致性(最终一致性)系统为例 • 一个组有一个主节点,N个从节点 • 只有主节点能写,但所有节点都能读 • 主节点写的时候,采用“半同步”,除主节点外, • 至少有一个从节点和主节点同步成功,主才能返回写 • 成功。即任何时刻至少有一个从节点和主节点同步 • 主节点挂掉,由分布式选举可以找到至少一个和 • 主节点同步的从节点,由它成为新的主节点 • 所有从节点都会不断向主节点同步更新数据,若经 • 过一段时间没有写请求,所有节点都会同步一致

  24. 开始设计 • 组内有备份节点,一旦有任何节点挂掉,备份节 • 点开始工作并不断从主节点“偷”数据来同步自己,避 • 免“雪崩”。 • 组内可采用“一致性Hash算法”来分担压力,所以 • 可以方便地扩展新节点 • 主节点数据更新,通知所有从节点来更新数据 • “心跳”服务

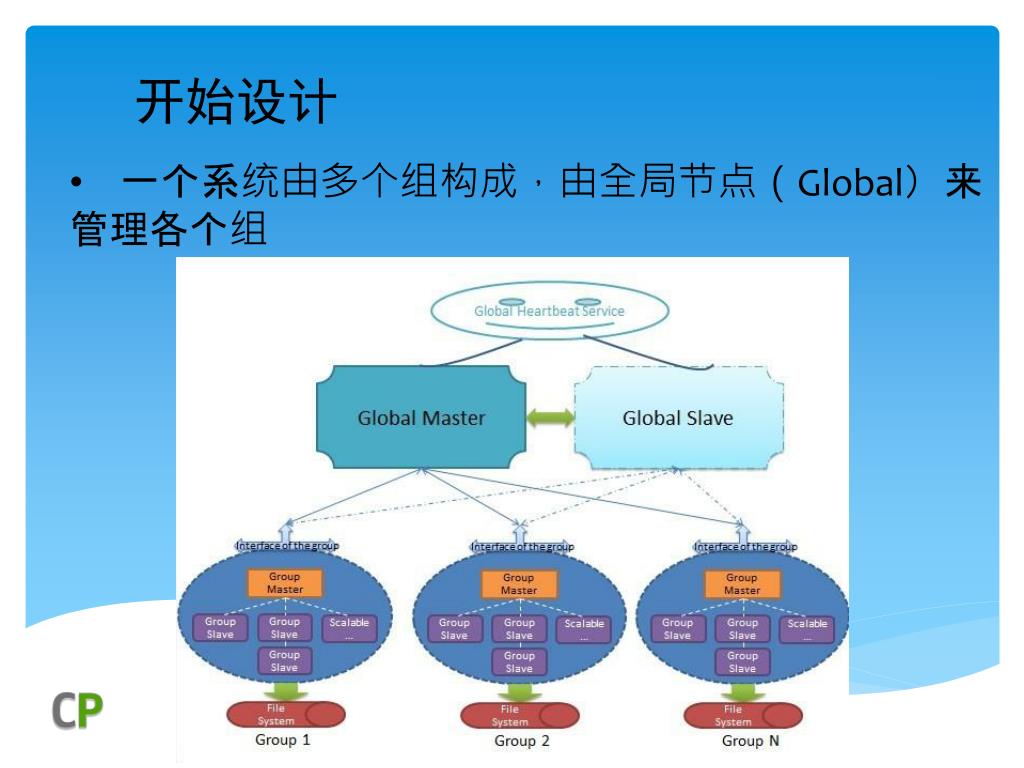

  25. 开始设计 • 一个系统由多个组构成,由全局节点(Global)来 • 管理各个组

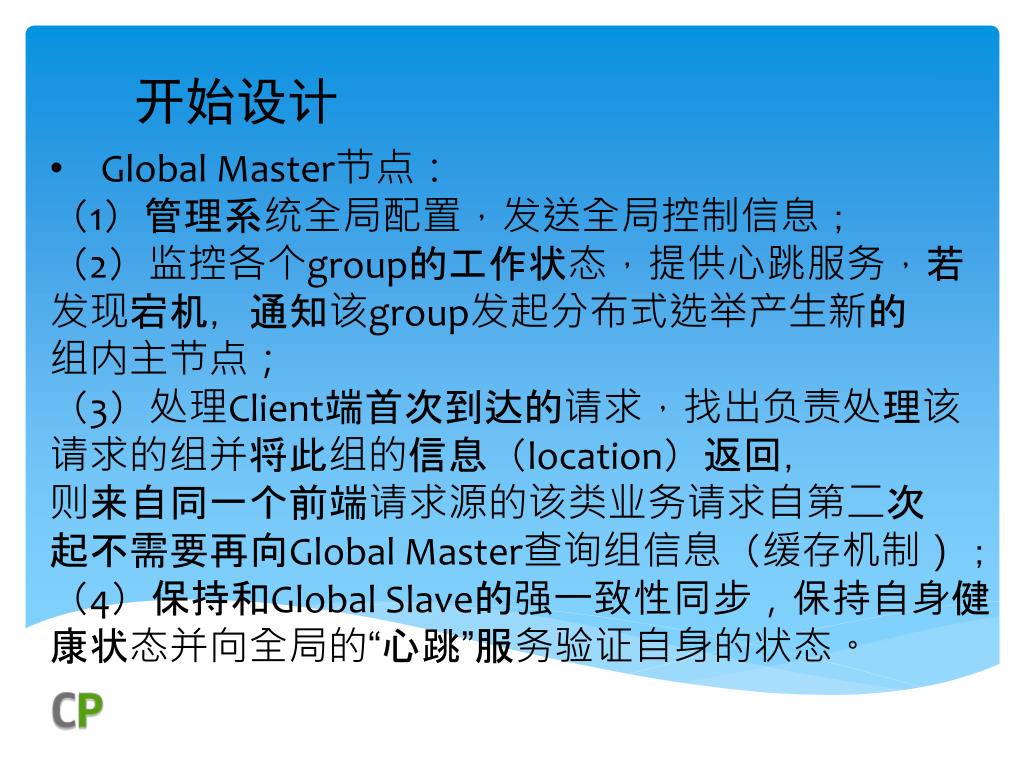

  26. 开始设计 • Global Master节点: • (1)管理系统全局配置,发送全局控制信息; • (2)监控各个group的工作状态,提供心跳服务,若 • 发现宕机,通知该group发起分布式选举产生新的 • 组内主节点; • (3)处理Client端首次到达的请求,找出负责处理该 • 请求的组并将此组的信息(location)返回, • 则来自同一个前端请求源的该类业务请求自第二次 • 起不需要再向Global Master查询组信息(缓存机制); • (4)保持和Global Slave的强一致性同步,保持自身健 • 康状态并向全局的“心跳”服务验证自身的状态。

  27. 开始设计 • Global Slave节点: • 采用完全同步和Global Master节点保持“强一致性” • 如果Global master挂掉,可随时切换成为新的Global • Master节点 • 全局“心跳”服务 • 监控Global节点的状态 保证系统健康工作 • Global节点并不承担实际的压力,实际的压力在各 • 个组内

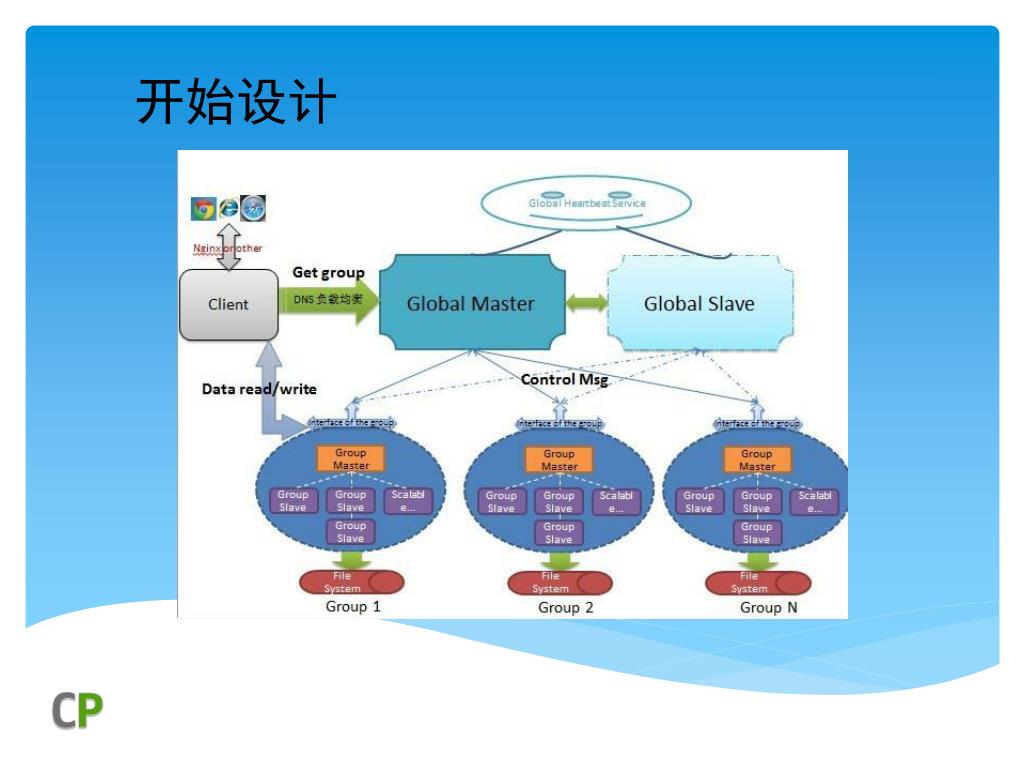

  28. 开始设计

  29. GFS的架构

  30. 分布式系统设计 大概的做法很好想,完全没有问题的做法很难想。

  31. 参考资料: • 我的文章:http://cnblogs.com/ccdev • 淘宝Oceanbase: • https://github.com/alibaba/oceanbase/tree/oceanbase_0.4/src • The Google file system. • [1] http://nosql-database.org/ • [2] http://highscalability.com/ • [3] Hadoop: Open source implementation of MapReduce. • http://lucene.apache.org/hadoop/ • [4] http://en.wikipedia.org/wiki/Two-phase_commit_protocol • [5] http://codahale.com/you-cant-sacrifice-partition-tolerance/ • [6] http://blog.nosqlfan.com/

  32. Thank you!
