第二章 制图的基本规定. 本章主要内容 图纸幅面 图线 字体 尺寸标注. 2.1 图纸的幅面规则. 图纸幅面的基本尺寸规定有五种，其代号分别为 A0 、 A1 、 A2 、 A3 和 A4 。 各号图纸幅面尺寸和图框形式、图框尺寸都有明确规定，具体规定见下表。 图框及图框尺寸表 （ mm ）. A0 ～ A3 横式. 图 2.2 A0 ～ A3 立式. 图 2.3 A4. 必要时可选用加长幅面，短边一般不应加长，长边可加长。加长幅面的尺寸是由基本幅面 的短边成整数倍增加后得出的 （如 A3×3 的
E N D

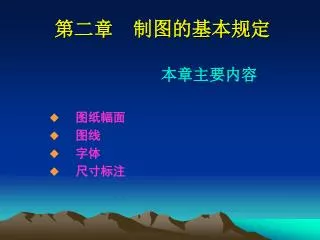

第二章 制图的基本规定 本章主要内容 • 图纸幅面 • 图线 • 字体 • 尺寸标注
2.1 图纸的幅面规则 • 图纸幅面的基本尺寸规定有五种，其代号分别为A0、A1、A2、A3和A4。 • 各号图纸幅面尺寸和图框形式、图框尺寸都有明确规定，具体规定见下表。 图框及图框尺寸表 （mm）
图2.2 A0～A3立式 图2.3 A4
必要时可选用加长幅面，短边一般不应加长，长边可加长。加长幅面的尺寸是由基本幅面必要时可选用加长幅面，短边一般不应加长，长边可加长。加长幅面的尺寸是由基本幅面 的短边成整数倍增加后得出的 （如A3×3的 幅面尺寸是A3幅面的长边尺寸420和3倍的短 边尺寸891）。见下表。 图纸长边加长尺寸表

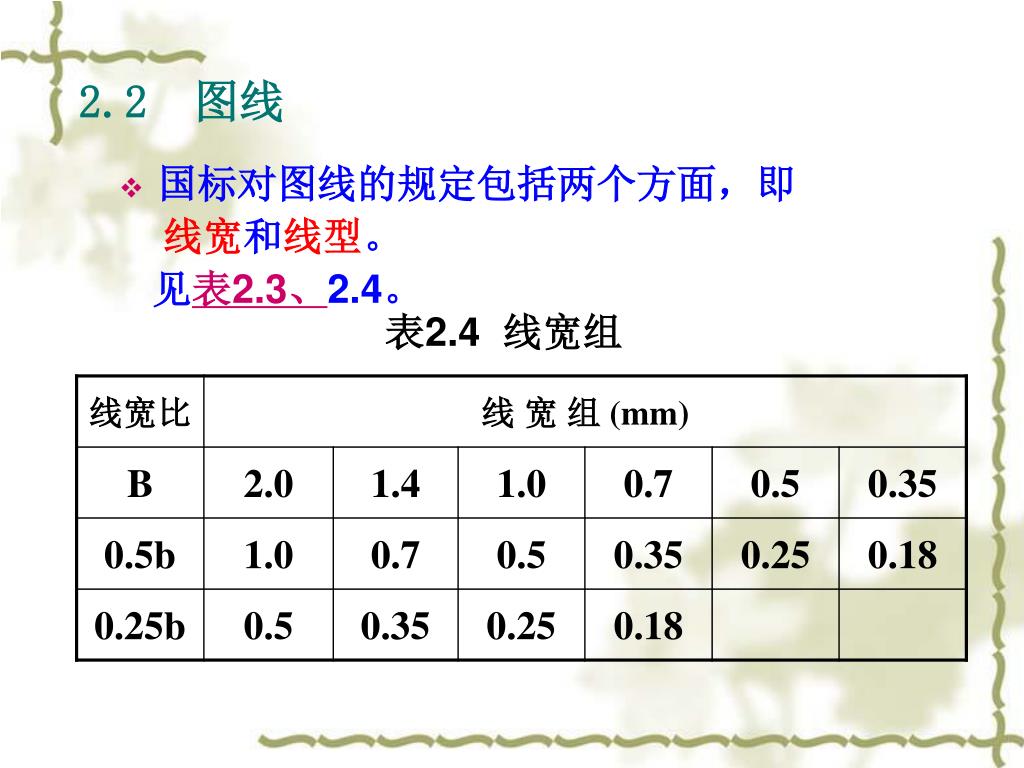

2.2 图线 • 国标对图线的规定包括两个方面，即 线宽和线型。 见表2.3、2.4。 表2.4 线宽组

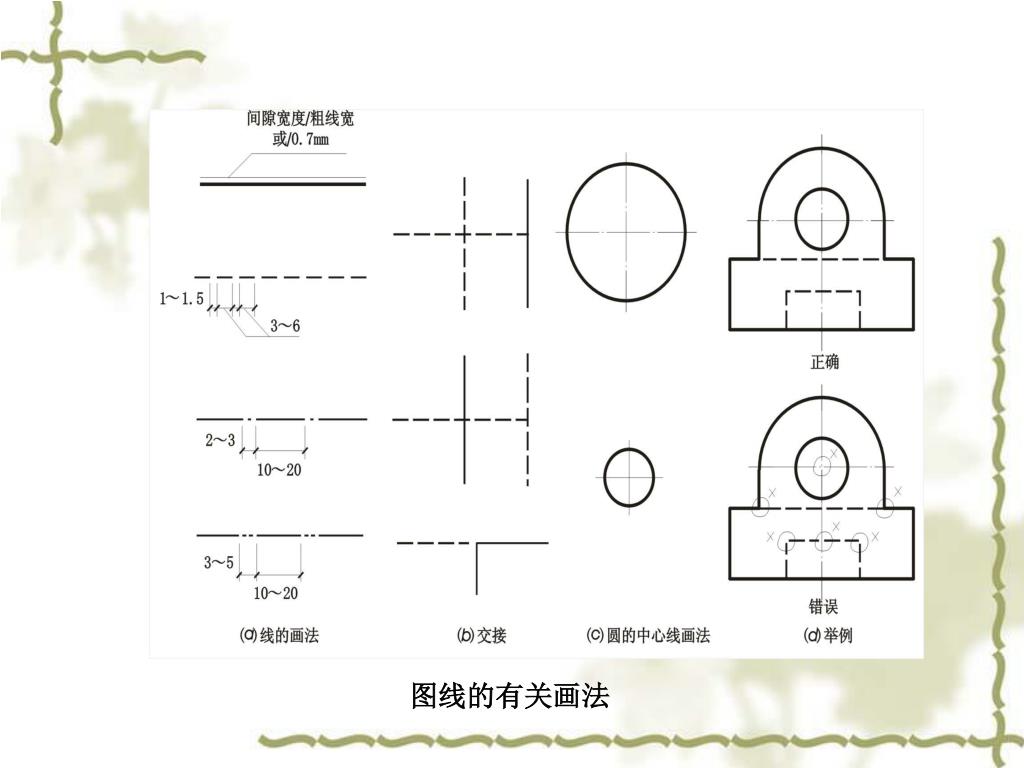

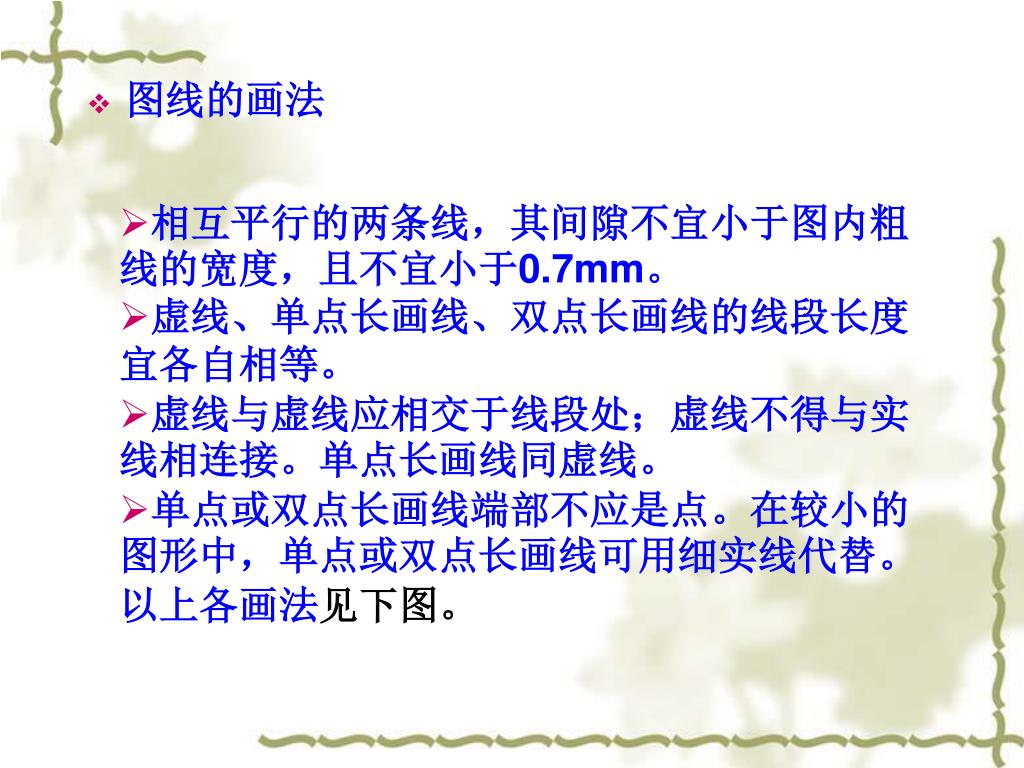

图线的画法 • 相互平行的两条线，其间隙不宜小于图内粗线的宽度，且不宜小于0.7mm。 • 虚线、单点长画线、双点长画线的线段长度 宜各自相等。 • 虚线与虚线应相交于线段处；虚线不得与实线相连接。单点长画线同虚线。 • 单点或双点长画线端部不应是点。在较小的图形中，单点或双点长画线可用细实线代替。 • 以上各画法见下图。

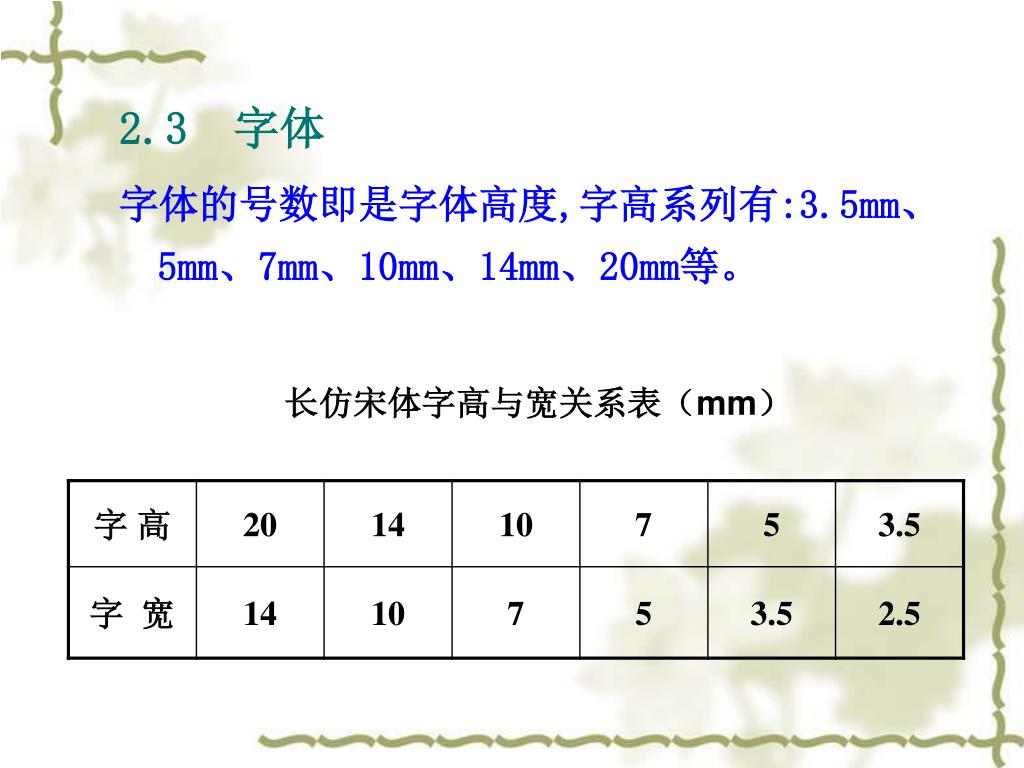

2.3字体 字体的号数即是字体高度,字高系列有:3.5mm、5mm、7mm、10mm、14mm、20mm等。 长仿宋体字高与宽关系表（mm）

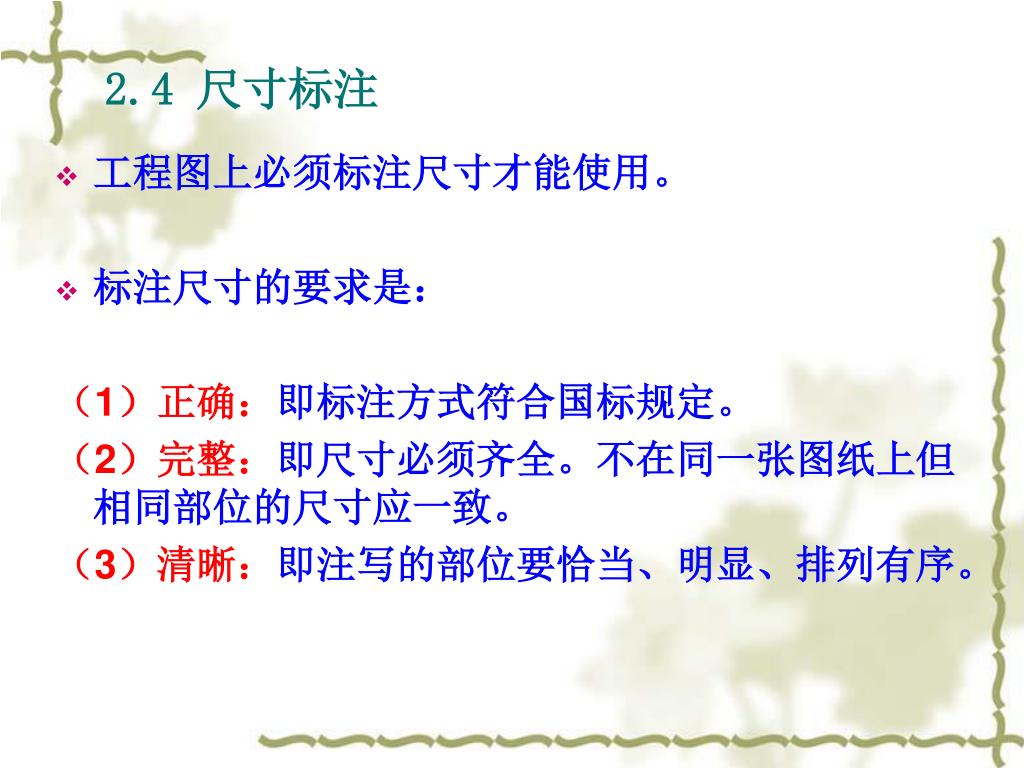

2.4 尺寸标注 • 工程图上必须标注尺寸才能使用。 • 标注尺寸的要求是： （1）正确：即标注方式符合国标规定。 （2）完整：即尺寸必须齐全。不在同一张图纸上但相同部位的尺寸应一致。 （3）清晰：即注写的部位要恰当、明显、排列有序。

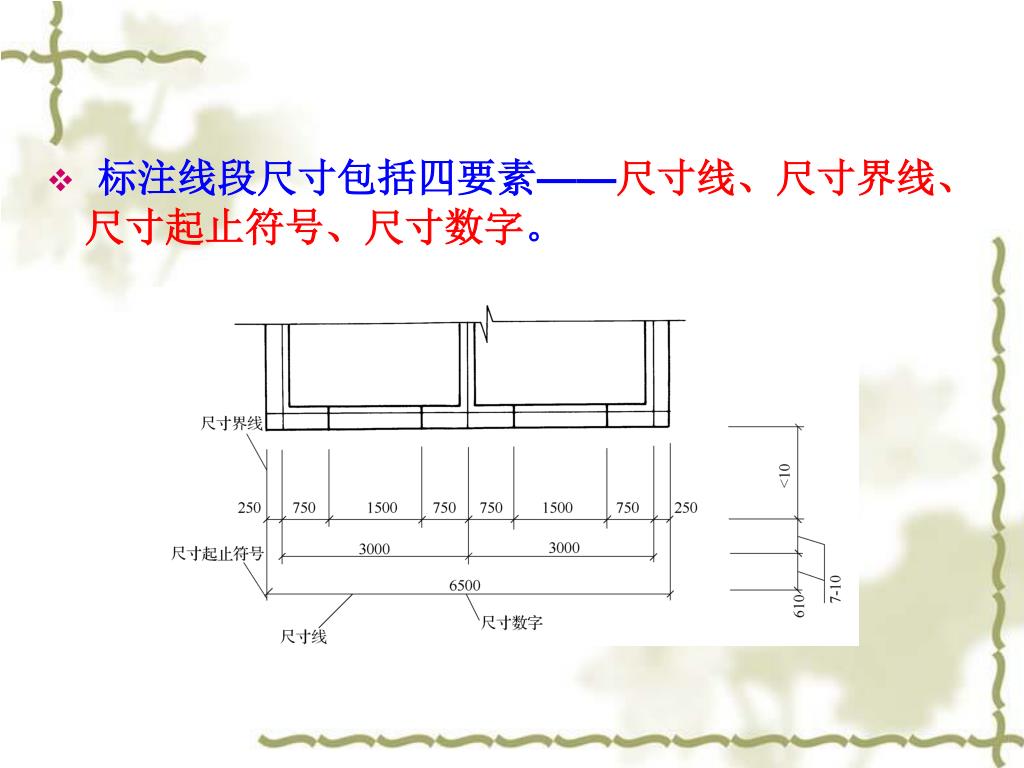

标注线段尺寸包括四要素——尺寸线、尺寸界线、 尺寸起止符号、尺寸数字。

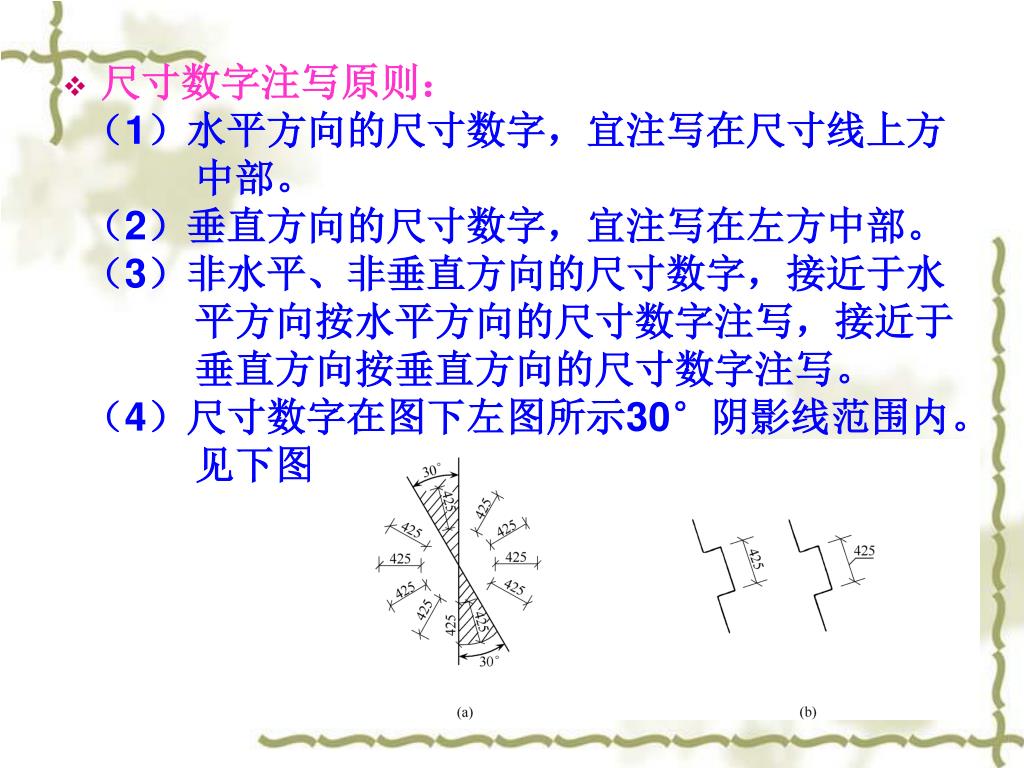

尺寸数字注写原则： （1）水平方向的尺寸数字，宜注写在尺寸线上方 中部。 （2）垂直方向的尺寸数字，宜注写在左方中部。 （3）非水平、非垂直方向的尺寸数字，接近于水 平方向按水平方向的尺寸数字注写，接近于 垂直方向按垂直方向的尺寸数字注写。 （4）尺寸数字在图下左图所示30°阴影线范围内。 见下图。
（5)尺寸数字如没有足够的注写位置，最外边的尺寸 数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写。见下图。
