  1. Énergie Pneumatique. BEP Métiers de l’électrotechnique 2009-2010

  2. Modèle fonctionnel. Transformer l’énergie pneumatique en énergie mécanique Énergie mécanique de translation Énergie Pneumatique Vérin BEP Métiers de l’électrotechnique 2009-2010

  3. Les vérins (constitution). Ce sont des actionneurs qui réalisent des mouvements linéaires à l’endroit même où on as besoin d’une force. Exemple : Presse, Serrage de pièce, manœuvre de porte, etc. BEP Métiers de l’électrotechnique 2009-2010

  4. Les vérins. BEP Métiers de l’électrotechnique 2009-2010

  5. Les distributeurs. ordres de la P.C. énergie de commande Énergie pneumatique de puissance distribuée à l’actionneur Énergie pneumatique de puissance disponible distribuer l’énergie pneumatique à l’actionneur Distributeur Les distributeurs pneumatiques ont pour fonctions essentiels de distribuer l’air dans les canalisations qui aboutissent au chambre des vérins. BEP Métiers de l’électrotechnique 2009-2010

  6. Les distributeurs (constitution). Un distributeur classique comprend 3 éléments principaux comme le montre la figure ci-contre. • Un distributeur est caractérisé: • Par son nombre d’orifices, c’est-à-dire le nombre de liaison qu’il peut avoir avec son environnement ( pression, sortie(s), échappement). • Par son nombre de positions qui exprime le nombre de cas d’interconnexion qu’il peut assurer par rapport à son environnement. • Ces deux caractéristiques donnent le nom du distributeur. BEP Métiers de l’électrotechnique 2009-2010

  7. Les distributeurs (constitution). Pour décoder le fonctionnement, il faut considérer que les liaisons restent fixes et que c’est l’ensemble du carré de position qui se déplace. Ce déplacement est obtenu par le PILOTAGE du distributeur. • Dans l’exemple ci-dessus, il s’agit d’un distributeur 3/2 • 3 orifices dans un carré • 2 positions (2 carrés) BEP Métiers de l’électrotechnique 2009-2010

  8. Distributeur pour vérin simple effet Un vérin simple effet ne comporte qu’un seul orifice donc le distributeur à utiliser ne comporte qu’un seul orifice de sortie. D’où l’utilisation d’un distributeur 3/2 à trois orifices (pression, sortie, échappement) BEP Métiers de l’électrotechnique 2009-2010

  9. Distributeur pour vérin double effet • Un vérin double effet comporte deux orifices sur lesquels il faut alterner les états de pressions et d’échappement, le distributeur utilisé doit comporter deux orifices de sorties. • Deux possibilités: Un distributeur 4/2 à quatre orifices (pression; sortie1, sortie2, échappement). Un distributeur 5/2 à cinq orifices ( pression, sortie1, sortie 2, échappement 1, échappement 2) BEP Métiers de l’électrotechnique 2009-2010

  10. Distributeurs. La schématisation d’un distributeur permet de connaître le nombre de positions, d’orifices et de voies et les différents types de pilotages : BEP Métiers de l’électrotechnique 2009-2010

  11. Commande des distributeurs. • Commande : Il existe 2 types de distributeurs : • distributeur monostable : le tiroir est rappelé à sa position initiale dès la disparition du signal de pilotage par un ressort • distributeur bistable : le tiroir garde sa position en absence du signal de pilotage • Le pilotage des distributeurs est réalisé par des commandes • pneumatique, électrique, manuelle ou mécanique. BEP Métiers de l’électrotechnique 2009-2010

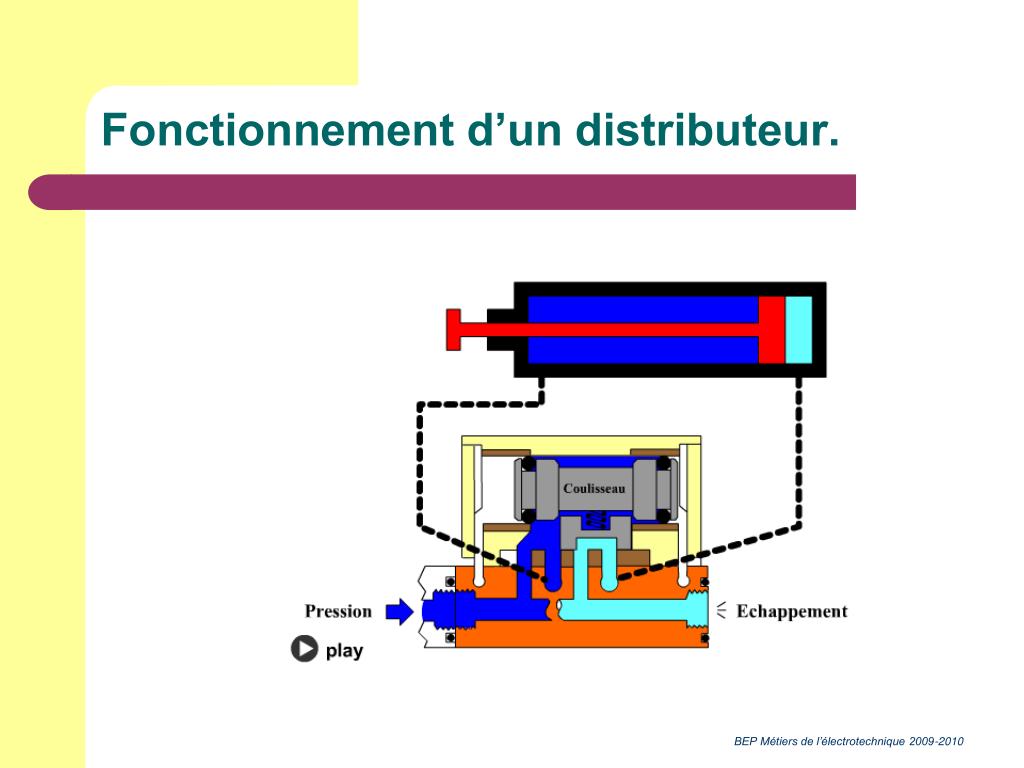

  12. Fonctionnement d’un distributeur. BEP Métiers de l’électrotechnique 2009-2010

  13. Schéma de circuit de commande. BEP Métiers de l’électrotechnique 2009-2010

  14. Schéma de circuit de commande. BEP Métiers de l’électrotechnique 2009-2010

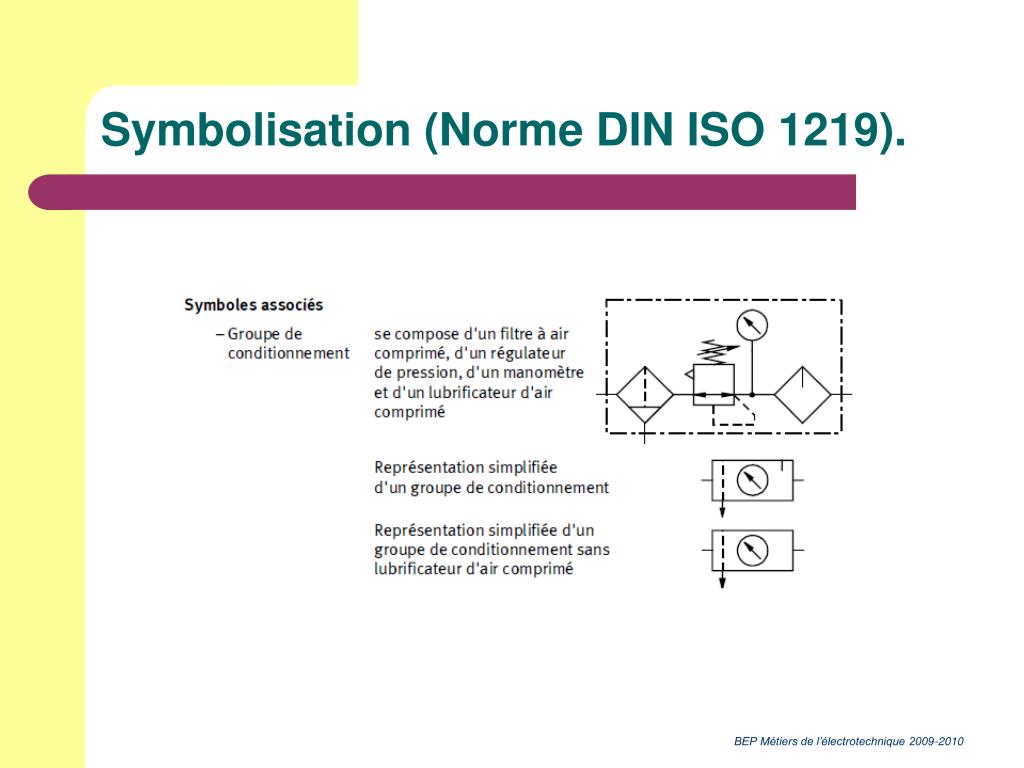

  15. Symbolisation (Norme DIN ISO 1219). BEP Métiers de l’électrotechnique 2009-2010

  16. Symbolisation (Norme DIN ISO 1219). BEP Métiers de l’électrotechnique 2009-2010

  17. Symbolisation (Norme DIN ISO 1219). BEP Métiers de l’électrotechnique 2009-2010

  18. Production de l’énergie pneumatique Elle est assurée par un compresseur, animé par un moteur électrique. Ce compresseur intégré est constitué d’un filtre, du système de compression de l’air, d’un refroidisseurassècheur et d’un dernier filtre. La pression de sortie est de l’ordre de 10 bars. Un réservoir permet de réguler la consommation. BEP Métiers de l’électrotechnique 2009-2010

  19. Conditionnement de l’air Avant d’utiliser l’air, il faut le filtrer, l’assécher, le graisser et réguler sa pression. Ainsi, avant chaque SAP (Système Automatisé de Production), on place une unité de conditionnement FRL (appelées aussi « Tête de ligne ») qui adapte l’énergie pneumatique au système. BEP Métiers de l’électrotechnique 2009-2010

  20. Conditionnement de l’air Le filtre sert à assécher l’air et filtrer les poussières. Le mano-régulateur sert à régler et réguler la pression de l’air. Le lubrificateur sert à éviter la corrosion et à améliorer le glissement. BEP Métiers de l’électrotechnique 2009-2010

  21. Pour aller plus loin … • www.geea.org/IMG/pdf/pneumatique.pdf • Logiciel de simulation pneumatix • Le catalogue NORGREN BEP Métiers de l’électrotechnique 2009-2010

  22. Fin BEP Métiers de l’électrotechnique 2009-2010
