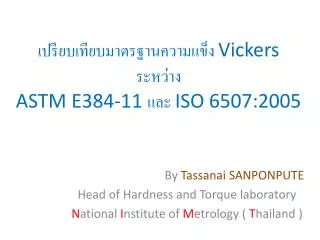

  1. เปรียบเทียบมาตรฐานความแข็ง Vickers ระหว่าง ASTM E384-11 และ ISO 6507:2005 By Tassanai SANPONPUTE Head of Hardness and Torque laboratory National Institute of Metrology ( Thailand )

  2. วัตถุประสงค์ • เพื่อให้ผู้ใช้งานเลือกปฏิบัติตามมาตรฐานได้เหมาะสมกับตน • เพื่อให้ผู้ใช้งานและผู้ให้บริการสอบเทียบปรับเปลี่ยนวิธีการใช้อ้างอิงให้ทันสมัยเป็นไปตามเอกสารล่าสุด • เพื่อให้ผู้ให้บริการสอบเทียบ ให้บริการตามวิธีการที่ลูกค้าร้องขอได้อย่างถูกต้อง • เพื่อให้เห็นความเหมือนและความแตกต่างของมาตรฐานทั้งสอง Note: เอกสารการบรรยายนี้ พยายามจัดทำด้วยภาษาไทยให้มากที่สุด อย่างไรก็ตาม มีศัพท์ทางวิชาการบางคำที่จำเป็นต้องใช้ทับศัพท์ตามเอกสารมาตรฐานเพื่อลดความสับสน

  3. หลักการทดสอบ

  4. หลักการทดสอบ ( ต่อ ) tTA VA tTF ผิวชิ้นงาน 4

  5. หลักการทดสอบ ( ต่อ ) d2 Vickers hardness number, HV = = = 0.1891· d1 และ d = เมื่อ F = แรงกดในหน่วย N d = เส้นทแยงมุมเฉลี่ยในหน่วย mm d1, d2 = เส้นทแยงมุมของหลุมกดทั้ง 2 ด้าน ในหน่วย mm 5

  6. หลักการทดสอบ ( ต่อ ) เมื่อ Fคือแรงกดในหน่วยของ N dคือค่าเฉลี่ยเส้นทะแยงมุมของหลุมในหน่วย mm HVคือ ค่าความแข็ง Vickers หน่วน HV เช่น 400 HV0.1( 0.1 คือแรงกด ในหน่วย kgf ) สูตรคำนวณค่าความแข็งและหน่วย เมื่อ Fคือแรงกดในหน่วยของ kgf dคือค่าเฉลี่ยเส้นทะแยงมุมของหลุมในหน่วย mm HVคือ ค่าความแข็ง Vickers หน่วน HV เช่น 400 HV0.1( 0.1 คือแรงกด ในหน่วย kgf ) เมื่อ Fคือแรงกดในหน่วยของ kgf dคือค่าเฉลี่ยเส้นทะแยงมุมของหลุมในหน่วย mm HVคือ ค่าความแข็ง Vickers หน่วน GPaเช่น 3.92 GPa

  7. หน่วยย่อย (hardness scale) และช่วงการวัด 5 0.2 *ช่วงที่แบ่งมีผลต่อการทดสอบ และการทวนสอบเครื่อง Vickers *ASTM E384-11 ได้รวม Vickers และ Knoopไว้ในฉบับเดียวกัน *ASTM E384-11 ครอบคลุมช่วงการวัดถึง HV0.001

  8. Indenterที่ใช้

  9. tTA VA tTF จังหวะการทดสอบ ( Testing Cycle ) ผิวชิ้นงาน 9

  10. จังหวะการทดสอบ ( Testing Cycle ) ( ** recommend )

  11. Microscope

  12. Microscope

  13. ระยะห่างระหว่างหลุมกดระยะห่างระหว่างหลุมกด

  14. งานผิวโค้ง * ค่าชดเชยในตาราง ASTM และ ISO เป็นค่าเดียวกัน

  15. ASTM E384-11 งานผิวโค้ง ( ต่อ )

  16. ASTM E384-11 งานผิวโค้ง ( ต่อ )

  17. ISO 6507-1 : 2005 งานผิวโค้ง ( ต่อ )

  18. ISO 6507-1 : 2005 งานผิวโค้ง ( ต่อ )

  19. ISO 6507-1 : 2005 งานผิวโค้ง ( ต่อ )

  20. ISO 6507-1 : 2005 งานผิวโค้ง ( ต่อ )

  21. ISO 6507-1 : 2005 งานผิวโค้ง ( ต่อ )

  22. ISO 6507-1 : 2005 งานผิวโค้ง ( ต่อ )

  23. ความหนาชิ้นงาน คำถาม เราจะรู้ความลึกของหลุมกดได้อย่างไร?

  24. ISO 6507-1 : 2005, Annex A ความหนาชิ้นงาน( ต่อ )

  25. ISO 6507-1 : 2005, Annex A ความหนาชิ้นงาน( ต่อ ) Scale HV / Force, N Thickness / Diagonal Hardness level

  26. ผิวชิ้นงานทดสอบ วิธีการทดสอบความขนานและแนวกดตั้งฉาก?

  27. การทวนสอบระหว่างการใช้งาน โดยผู้ใช้งาน ผลของการทวนสอบระหว่างการใช้งาน สามารถนำไปประเมินความไม่แน่นอนในการทดสอบเนื่องจาก Reproducibility

  28. สูตรคำนวณความคลาดเคลื่อนสูตรคำนวณความคลาดเคลื่อน

  29. การทวนสอบระหว่างการใช้งาน โดยผู้ใช้งาน ( ASTM E384-11 )

  30. การทวนสอบระหว่างการใช้งาน โดยผู้ใช้งาน ( ISO6507-2:2005 )

  31. ตาราง A1.5 และ A1.6 ( ASTM E384-11 )

  32. ตาราง 4 ( ISO 6507-2 : 2005 )

  33. ตาราง 5 ( ISO 6507-2 : 2005 )

  34. ข้อกำหนดการสอบเทียบ

  35. ช่วงเวลาสอบเทียบ ( Direct verification ) สรุป : ในข้อกำหนดของ ASTM มีความต้องการให้ทำ direct verification เพียงครั้งเดียว ( **แต่มีคำแนะนำใน ASTM ไห้ทำ direct verification อย่างสม่ำเสมอ )

  36. ช่วงเวลาสอบเทียบ ( Indirect verification )

  37. ข้อกำหนดการสอบเทียบแรงกดข้อกำหนดการสอบเทียบแรงกด * ตามตาราง A1.2 ของ ASTM E384-11 และตาราง 1 ของ ISO 6507-2 : 2005 ** ความถูกต้อง ( accuracy ) ใน ASTM E384-11 หมายถึงค่าคลาดเคลื่อน

  38. ข้อกำหนดการสอบเทียบแรงกดข้อกำหนดการสอบเทียบแรงกด ASTM E384-11 ISO 6507-2 : 2005

  39. ข้อกำหนดการสอบเทียบระบบวัดข้อกำหนดการสอบเทียบระบบวัด

  40. เครื่องมือสำหรับสอบเทียบระบบวัดเครื่องมือสำหรับสอบเทียบระบบวัด ISO 6507-2 : 2005

  41. ข้อกำหนดการสอบเทียบ testing cycle

  42. ข้อกำหนดการสอบเทียบ testing cycle Testing cycle of Rockwell hardness testing machine from TCVU

  43. ข้อกำหนดการสอบเทียบ Indenter

  44. ข้อกำหนดการสอบเทียบ Indenter ( ต่อ )

  45. Indirect verification

  46. Indirect verification ( ต่อ )

  47. ตาราง A2.1 และ A2.2 ( ASTM E384-11 )

  48. ตาราง A1.5 และ A1.6 ( ASTM E384-11 )

  49. ตาราง 4 ( ISO 6507-2 : 2005 )

  50. ตาราง 5 ( ISO 6507-2 : 2005 )
