TELECOMUNICACIONES I

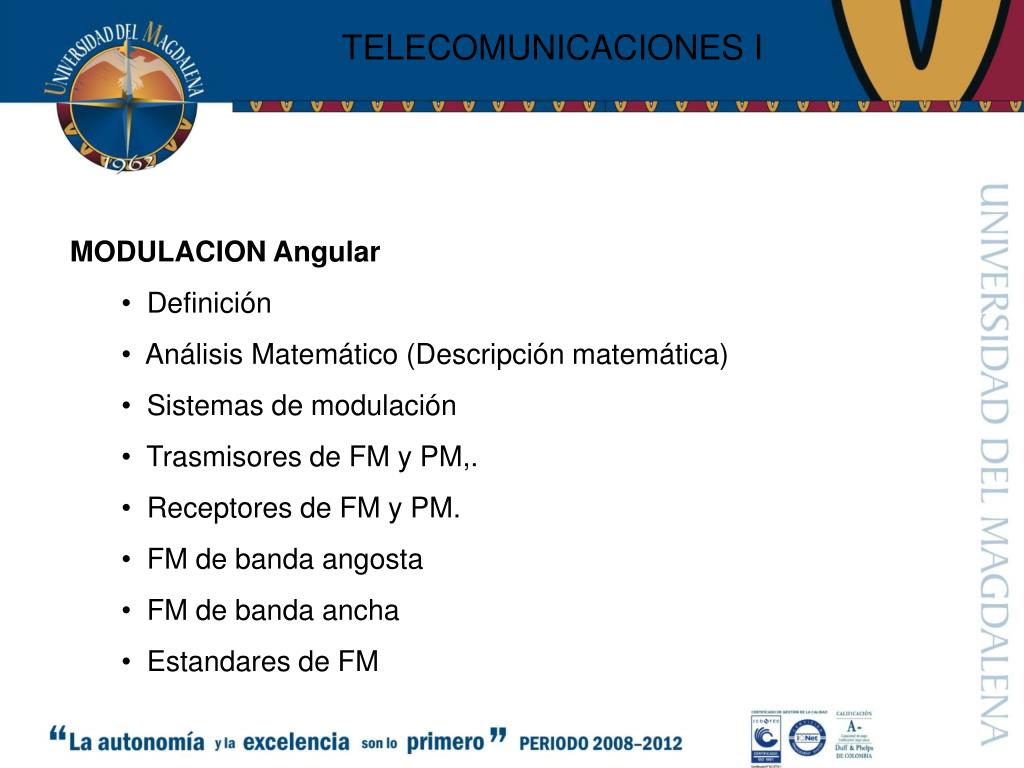

  • MODULACION Angular

    • Definición

    • Análisis Matemático (Descripción matemática)

    • Sistemas de modulación

    • Trasmisores de FM y PM,.

    • Receptores de FM y PM.

    • FM de banda angosta

    • FM de banda ancha

    • Estandares de FM


Modulacion angular definici n an lisis matem tico descripci n matem tica

TELECOMUNICACIONES I

MODULACION

  • Es el proceso de transformar una señal de información original a una forma más adecuada para la transmisión.

  • Es el proceso de implantar una señal de información original en una banda de frecuencia, mediante la variación de perturbaciones en amplitud o fase de la señal portadora.

La modulación se realiza en un circuito llamado modulador.


Modulacion angular definici n an lisis matem tico descripci n matem tica

TELECOMUNICACIONES I

MODULACION ANGULAR

En la modulación FM: Variando la frecuencia de un portadora con amplitud constante directamente proporcional, a la amplitud de la señal modulante con una relación igual a la frecuencia de la señal modulante

En la modulación PM: Variando la fase de un portadora con amplitud constante directamente proporcional, a la amplitud de la señal modulante con una relación igual a la frecuencia de la señal modulante


Modulacion angular definici n an lisis matem tico descripci n matem tica

TELECOMUNICACIONES I

MODULACION ANGULAR


Modulacion angular definici n an lisis matem tico descripci n matem tica

TELECOMUNICACIONES I

MODULACION ANGULAR

La señal modulada es sólo una aplicación especial de la representación pasabanda. La señal modulada esta dada por:

Donde la envolvente compleja g(t) es una función de la señal modulante m(t)


Modulacion angular definici n an lisis matem tico descripci n matem tica

TELECOMUNICACIONES I

MODULACION ANGULAR

Ac es una constante y la fase θ(t) es una función lineal de la señal modulante m(t). Sin embargo g(t) es una función no lineal de la modulación.

En el caso PM

En el caso FM


Modulacion angular definici n an lisis matem tico descripci n matem tica

TELECOMUNICACIONES I

MODULACION ANGULAR


Modulacion angular definici n an lisis matem tico descripci n matem tica

TELECOMUNICACIONES I

MODULACION ANGULAR

Frecuencia instantánea

Desviación en frecuencia

Desviación en fase


Modulacion angular definici n an lisis matem tico descripci n matem tica

TELECOMUNICACIONES I

MODULACION ANGULAR

Desviación en fase

Desviación en frecuencia


Modulacion angular definici n an lisis matem tico descripci n matem tica

TELECOMUNICACIONES I

MODULACION ANGULAR

Índice de modulación

Espectro de señal de modulación angular


Modulacion angular definici n an lisis matem tico descripci n matem tica

TELECOMUNICACIONES I

MODULACION ANGULAR

Espectro de señal de modulación angular


Modulacion angular definici n an lisis matem tico descripci n matem tica

TELECOMUNICACIONES I

MODULACION ANGULAR

Espectro de señal de modulación angular


Modulacion angular definici n an lisis matem tico descripci n matem tica

TELECOMUNICACIONES I

MODULACION ANGULAR


Modulacion angular definici n an lisis matem tico descripci n matem tica

TELECOMUNICACIONES I

MODULACION ANGULAR


Modulacion angular definici n an lisis matem tico descripci n matem tica

TELECOMUNICACIONES I

MODULACION ANGULAR

Ancho de banda. Según la regla de Carson


Modulacion angular definici n an lisis matem tico descripci n matem tica

TELECOMUNICACIONES I

MODULACION ANGULAR

Potencia promedio de una onda de modulación angular


Modulacion angular definici n an lisis matem tico descripci n matem tica

TELECOMUNICACIONES I

MODULACION ANGULAR

FM es usada en cinco categorías mayores:

1. Transmisiones no comerciales de 88 a 90 MHz.

2. Transmisiones comerciales con ancho de banda de 200 kHz de 90 a 108 MHz.

3. Señal de audio de la televisión con ancho de banda de 50 kHz de 54 a 88 MHz, 174 a 216 MHz y de 470 a 806 MHz.

4. Servicios de banda estrecha pública de 108 a 174 MHz y arriba de los 806 MHz.

5. Banda estrecha de aficionados, canales a 29.6 MHz, 52 a 53 MHz, 144 a 147.99 MHz, 440 a 450 MHz y arriba de 902 MHz.
