Kaffemaskinen

1. Kaffemaskinen - et eksempel på beregning af økologisk rygsæk Vi gjorde følgende…. 1

2. Vi vejede kaffemaskinen 1337 gram Og tog et billede 0

3. Skilte kaffemaskinen ad så forsigtigt som muligt 0

4. Delte delene op i grupper, som så ud til at være lavet af det samme materiale Varmelegemet var den eneste ting af aluminium 0

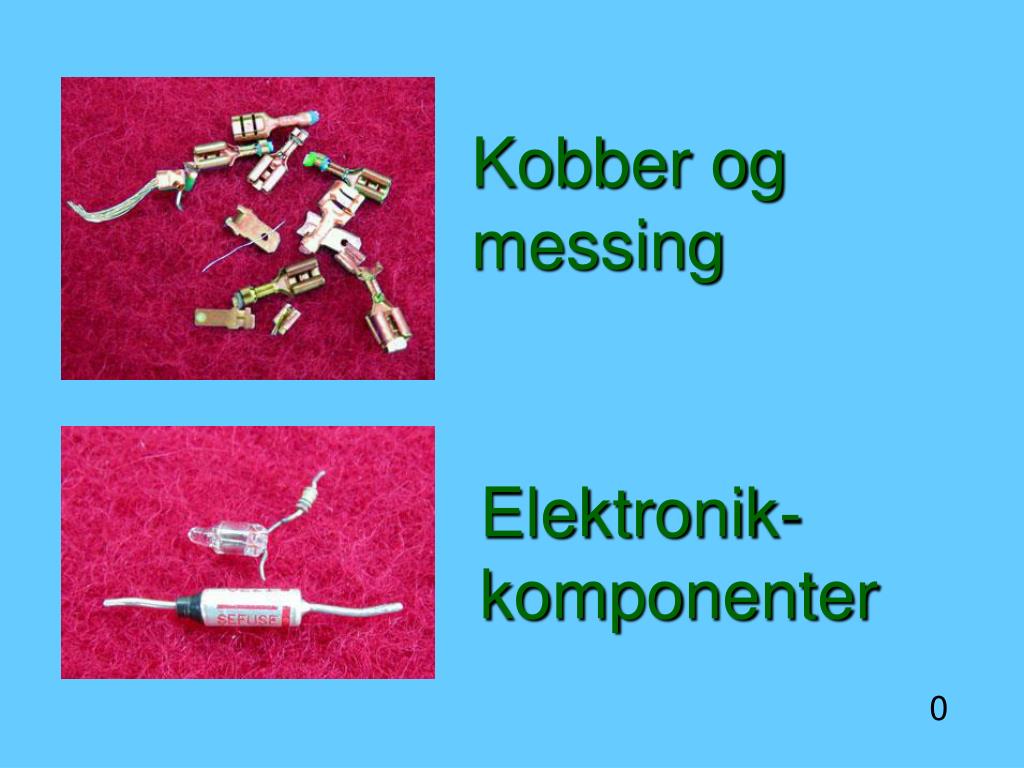

5. Kobber og messing Elektronik-komponenter 0

6. Stikket var støbt sammen og svært at skille ad. Det bestod af plastik og stål. Smådele af jern/stål 0

7. Ledninger - disse blev senere skilt ad i kobbertråd og isolering Kunstgummi 0

8. Noget af plastikken havde et mærke og var derfor nemt at bestemme: Polypropylen 0

9. De fleste plastikmaterialer var ikke mærket, og derfor måtte vi selv bestemme, hvilke slags plastik de var. 0

10. Til at bestemme materialer med er der forskellige guider i elevbogen som f.eks. MetalGuiden og PlastikGuiden; og i Elevmappen er der forskellige ekstraguider som f.eks. ElektronikGuiden. 0

11. En af testene for plastik er kobbertrådsprøven: 0

12. Tag et stykke kobbertråd, og varm det op i en gasflamme, til det er rødglødende. 0

13. Brænd den varme tråd ind i plastikken. 0

14. Stik kobbertråden tilbage i flammen igen og kig på farven når plastikken brænder. Den grønne farve her fortæller, at plastikken er PVC. 0

15. En af testene for metal er gnistprøven: 0

16. Pres metal-tingen mod en slibesten og kig på gnistmønstrene. 0

17. Kig på gnisternes form og længde og især på forgreningernes form. Forgrening 0

18. Der er mange flere tests, som er beskrevet i Elevbogen. 0

19. Da alle materialer var bestemt og vejet, førte vi tallene ind i et skema. 0

20. Derefter beregnede vi de samlede input ud fra databladene. 0

21. Vægtene fra kaffe-maskinens materialegrupper I alt 1337 gram 27

22. Messing er en blanding af 70% kobber og 30% zink. Vi havde 3 g messing, som således skal regnes som 2 g kobber og 1 g zink. 27

23. Derefter var vi parate til at beregne de samlede input ud fra databladene 27

24. Vi brugte et skema som dette. Vi brugte et skema som dette. Det kan f.eks. laves i et regneark, men kan også laves direkte som planche, hvis præsenta-tionen er en udstilling.

25. For plastik har vi kun den samlede rygsæk for hele produktionsprocessen.

26. Udsnit af datablad For plastik har vi kun den samlede rygsæk for hele produktionsprocessen. Udregningen består i at tage vægten (f.eks. 752 g) og gange den med tallene i databladet (f.eks. 2,3). På den måde bliver de abiotiske input for 752 g PP til 752 gange 2,3 g = 1.729,6 g. Udregningen består i at tage vægten (f.eks. 752 g) og gange den med tallene i databladet (f.eks. 2,3). På den måde bliver de abiotiske input for 752 g PP til (752 gange 2,3 g =) 1.729,6 g. Udregningen består i at tage vægten (f.eks. 752 g) og gange den med tallene i databladet (f.eks. 2,3). På den måde bliver de abiotiske input for 752 g PP til 752 gange 2,3 g = 1.729,6 g. 27

27. På samme måde for PVC og Gummi

28. For de almindeligste metaller har vi input-tal for de vigtigste led i produktions-kæden. Her beregnede vi input for hvert led og beregnede derefter det samlede input. Se f.eks stål.

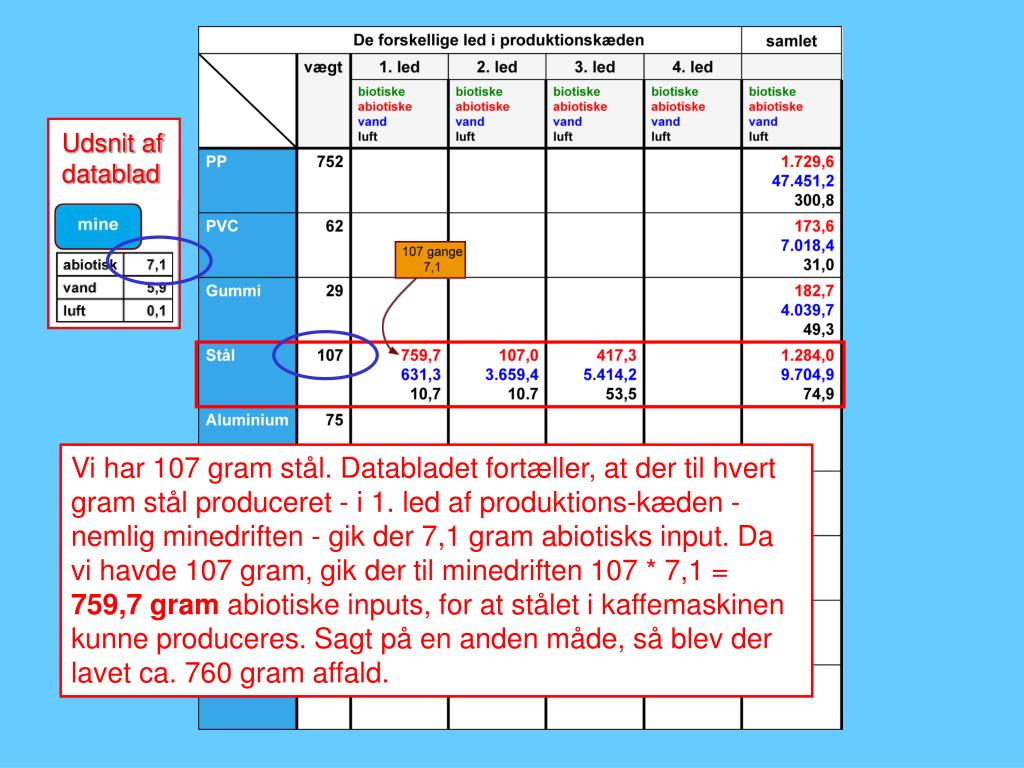

29. Udsnit af datablad Vi har 107 gram stål. Databladet fortæller, at der til hvert gram stål produceret - i 1. led af produktions-kæden - nemlig minedriften - gik der 7,1 gram abiotisks input. Da vi havde 107 gram, gik der til minedriften 107 * 7,1 = 759,7 gram abiotiske inputs, for at stålet i kaffemaskinen kunne produceres. Sagt på en anden måde, så blev der lavet ca. 760 gram affald. Vi har 107 gram stål. Databladet fortæller, at der til hvert gram stål produceret - i 1. led af produktions-kæden - nemlig minedriften - gik der 7,1 gram abiotisks input. Da vi havde 107 gram, gik der til minedriften 107 * 7,1 = 759,7 gram abiotiske inputs, for at stålet i kaffemaskinen kunne produceres. Sagt på en anden måde, så blev der lavet ca. 760 gram affald. Vi har 107 gram stål. Databladet fortæller, at der til hvert gram stål produceret - i 1. led af produktions-kæden - nemlig minedriften - gik der 7,1 gram abiotisks input. Da vi havde 107 gram, gik der til minedriften 107 * 7,1 = 759,7 gram abiotiske inputs, for at stålet i kaffemaskinen kunne produceres. Sagt på en anden måde, så blev der lavet ca. 760 gram affald.

30. Udsnit af datablad På same måde udregnede vi input-tallene for vand og luft i ved minedrift.

31. Her er skemaet med alle input

32. Biotiske inputs Abiotiske inputs 0.00 12.324,10 Derefter beregnede vi de samlede input for kaffe-maskinen - og de er næsten det samme som den økologiske rygsæk. Der er ingen biotiske inputs, så vi går til de abiotiske input… + 27

33. Biotiske inputs Abiotiske inputs Vand -0 12.323,20 145.194,00 Beregning for inputtet vand + 27

34. Biotiske inputs Abiotiske inputs Vand Luft 0.0 12.323,2 145.194,0 1.820,8 Beregning for inputtet luft + 27

35. Biotiske inputs Abiotiske inputs Vand Luft 0.0 12.323,2 145.194,0 1.820,8 Vi har nu beregnet de samlede input til produktio-nen af kaffe-maskinen fordelt på de abiotiske, vand og luft 27

36. Biotiske inputs Abiotiske inputs Vand Luft 0.0 12.323,2 145.194,0 1.820,8 Vi har nu beregnet de samlede input til produktio-nen af kaffe-maskinen fordelt på de abiotiske, vand og luft 27

37. Biotiske inputs Abiotiske inputs Vand Luft 0.0 12.323,2 145.194,0 1.820,8 Dette er næsten det rigtige resultat. Tallene viser den samlede mængde af input, som gik til processen. Men ikke alle inputtene blev til affald. En lille del af de abiotiske blev til selve kaffemaskinen. 27

38. Biotiske inputs Abiotiske inputs Vand Luft 0.0 12.323,2 145.194,0 1.820,8 Den vejede 1.337 g. Denne vægt skal således trækkes fra de abiotiske input for at få den helt nøjagtige abiotiske rygsæk. Derfor er den abiotiske rygsæk: 12.323,2 g minus 1.337 g lig med ca. 11 kg. 27

39. Biotiske inputs Abiotiske inputs Vand Luft Abiotiske inputs Abiotiske inputs 0.0 12.323,2 145.194,0 1.820,8 12.323,20 11kg Vi korrigerede tallet for abiotisk input, således at de nu blev et rigtigt økologisk rygsæk-tal. Samtidig afrundede vi tallet. De andre tal skal ikke korrigeres, fordi der ikke er noget ’vand’ og ’luft’ i kaffe-maskinen. Alle input af vand og luft blev til unyttige outputs = økoligisk rygsæk 27

40. Biotiske inputs Abiotiske inputs Vand Luft Luft Abiotiske inputs Biotiske inputs Vand 145 kg 0 kg 11 kg 1,8 kg 12.323,2 145.194,0 0.0 1.820,8 De andre tal afrundede vi også, fordi vi godt véd, at der er store usikker-heder på vores vejninger og tallene i data-bladene. Til sidst lagde vi de 4 rygsæktal sammen til ét og afrundede det: Kaffemaskinens samlede økologiske rygsæk er omkring 160 kg 27
