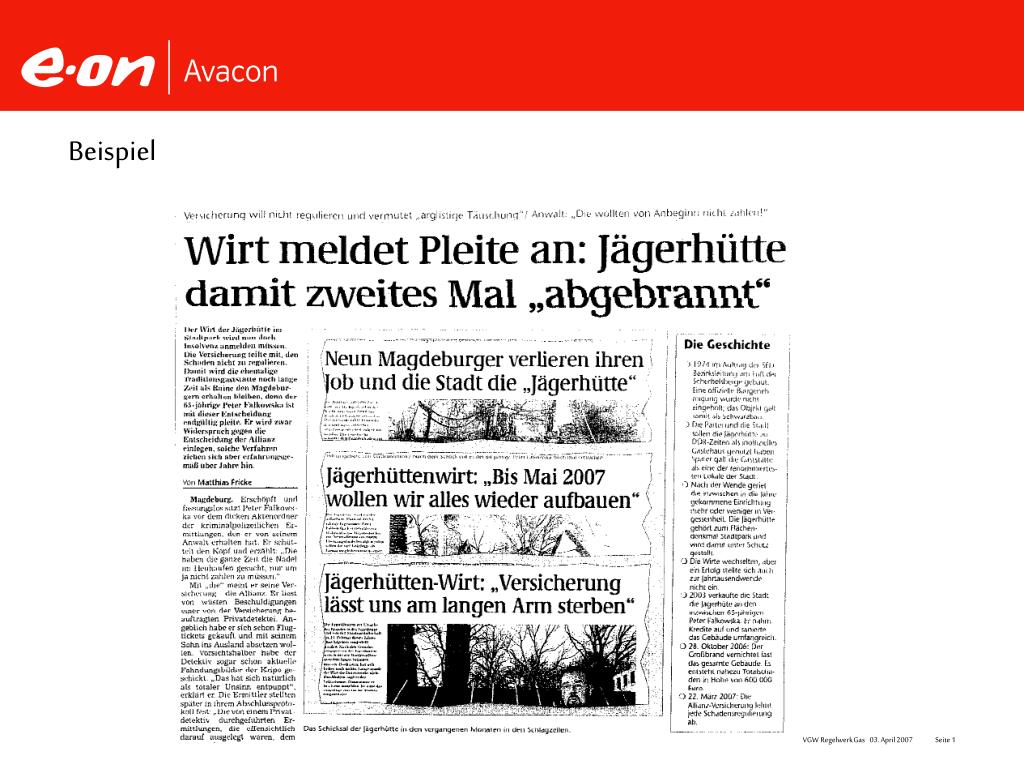

  1. Beispiel Neues aus dem DVGW Regelwerk Gas 03. April 2007

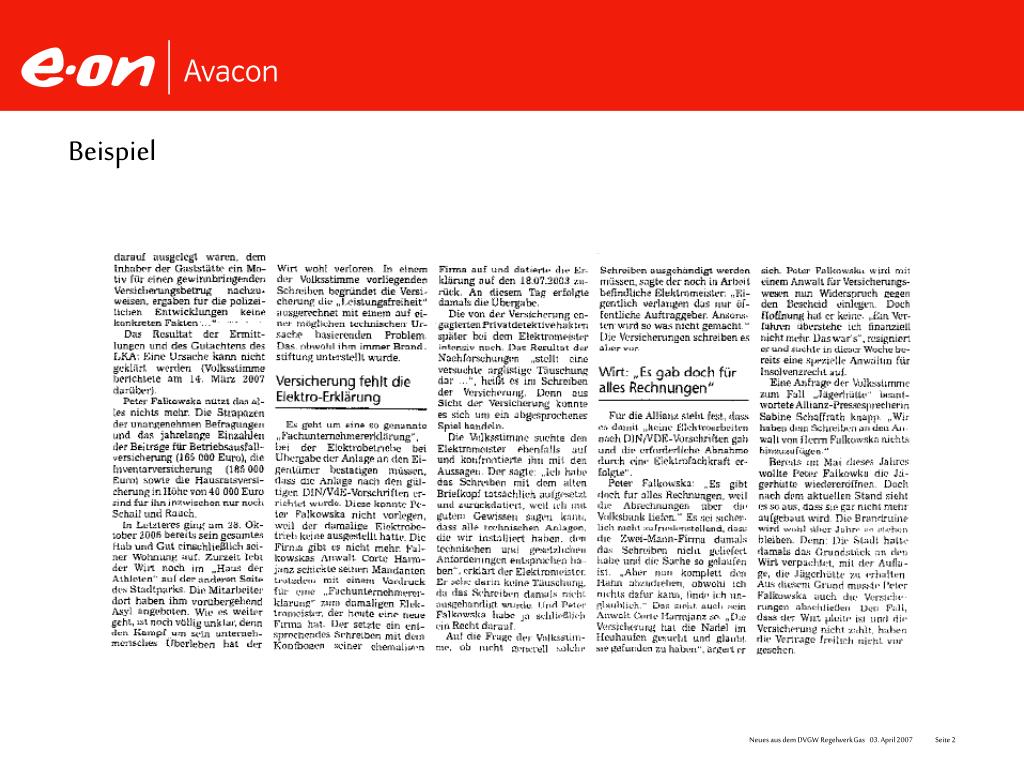

  2. Beispiel Neues aus dem DVGW Regelwerk Gas 03. April 2007

  3. Bemessung der Leitungsanlage • Neues grundlegend überarbeitetes Verfahren zur Bemessung der Leitungsanlage • Einführung von Tabellen- bzw. Diagrammverfahren mit Ablese-Tabellen bzw. –Diagrammen • Neues Berechnungsverfahren Neues aus dem DVGW Regelwerk Gas 03. April 2007

  4. Bemessung der Leitungsanlage • Maximaler Gesamtdruckverlust 300 Pa anstatt bisher 260 Pa • Aufteilung der Gesamtdruckverlustes auf die Leitungsteile entfällt • Überarbeitung der Gleichzeitigkeiten und Berücksichtigung der Gleichzeitigkeiten in den Ablesetabellen • Bemessung erfolgt nach dem Nennbelastungswert; generell wird der Heizwert HiB von Erdgas L mit 8,6 kWh/m³ zugrunde gelegt • Für Form- und Verbindungsstücke werden Längenzuschläge berücksichtigt • Zulässiger Gesamtdruckverlust zukünftig 300 Pa • Bemessungsgrundlage genereller Heizwert HiB von Erdgas L mit 8,6 kWh/m³ Neues aus dem DVGW Regelwerk Gas 03. April 2007

  5. Bemessung der Leitungsanlage • Auswahl und Abgleich des GS als integrale Elemente in dem Bemessungsverfahren • Aufnahme Kunststoff-Innenleitungen in das Berechnungsverfahren • Einführung der zusätzlichen „Verteilerinstallation“ bei Kunststoff-Innenleitungen • Aufnahme Kunststoff-Innenleitungen • Zusätzlichen „Verteilerinstallation“ bei Kunststoff-Innenleitungen Neues aus dem DVGW Regelwerk Gas 03. April 2007

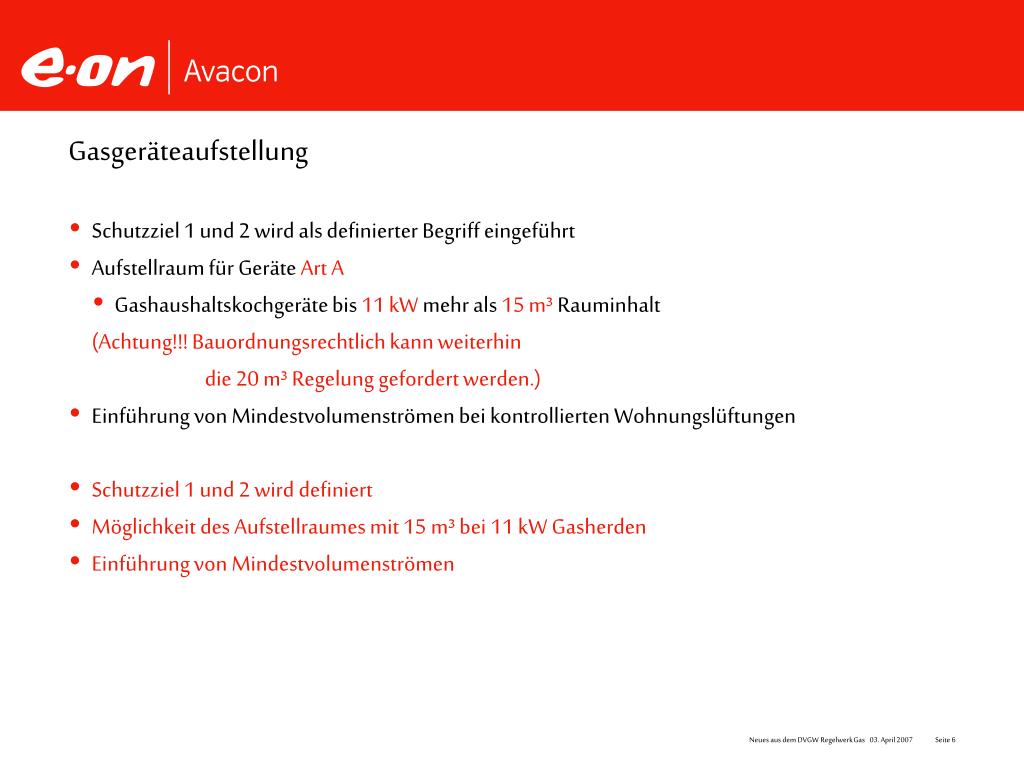

  6. Gasgeräteaufstellung • Schutzziel 1 und 2 wird als definierter Begriff eingeführt • Aufstellraum für Geräte Art A • Gashaushaltskochgeräte bis 11 kW mehr als 15 m³ Rauminhalt (Achtung!!! Bauordnungsrechtlich kann weiterhin die 20 m³ Regelung gefordert werden.) • Einführung von Mindestvolumenströmen bei kontrollierten Wohnungslüftungen • Schutzziel 1 und 2 wird definiert • Möglichkeit des Aufstellraumes mit 15 m³ bei 11 kW Gasherden • Einführung von Mindestvolumenströmen Neues aus dem DVGW Regelwerk Gas 03. April 2007

  7. Gasgeräteaufstellung • Leistungsobergrenze für separate Aufstellräume (keine anderweitige Nutzung) bei 100 kW; Anpassung an neue M-FeuVO • Ausfüllung des Schutzziel 1 (Abgasverdünnung) bei innen liegenden Aufstellräumen für Gasgeräteart B11 (durch Aufnahme von Festlegungen aus TRGI 1986, Heizraumrichtlinie) • Konkretere Ausführungsbeschreibungen für Außenluft-Durchlasselemente (ALDE) zur Verbrennungsluftversorgung • Separater Aufstellraum erst ab 100 kW Leistung • Anforderungen an innen liegende Aufstellräume wieder enthalten • Außenluft-Durchlasselemente (ALDE) sind mit beschrieben Neues aus dem DVGW Regelwerk Gas 03. April 2007

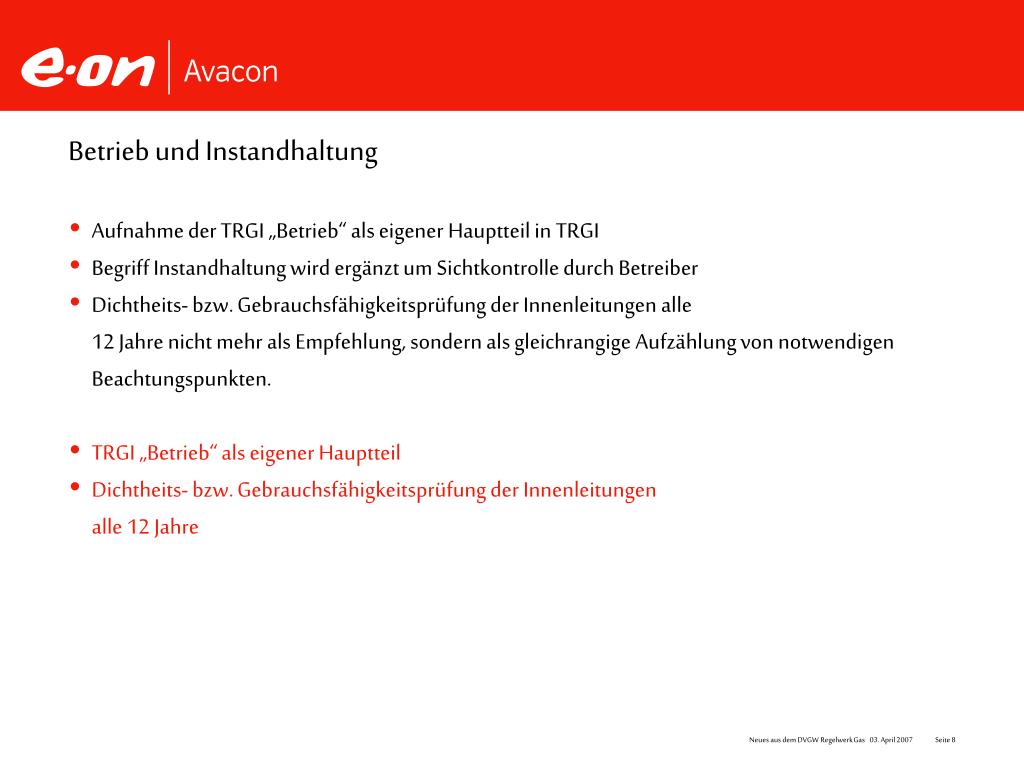

  8. Betrieb und Instandhaltung • Aufnahme der TRGI „Betrieb“ als eigener Hauptteil in TRGI • Begriff Instandhaltung wird ergänzt um Sichtkontrolle durch Betreiber • Dichtheits- bzw. Gebrauchsfähigkeitsprüfung der Innenleitungen alle 12 Jahre nicht mehr als Empfehlung, sondern als gleichrangige Aufzählung von notwendigen Beachtungspunkten. • TRGI „Betrieb“ als eigener Hauptteil • Dichtheits- bzw. Gebrauchsfähigkeitsprüfung der Innenleitungen alle 12 Jahre Neues aus dem DVGW Regelwerk Gas 03. April 2007

  9. Neues aus dem DVGW- Regelwerk GasGasinstallation und -Verwendung Energa- Energiegemeinschaft von E.ON Avacon Barleben 03. April 2007 Laatzen 04. April 2007

  10. Übersicht der wichtigsten überarbeiteten oder neuen Arbeitsblätter • G 260 Gasbeschaffenheit Ausgabe 02/07 (E) • G 442 Explosionsgefährdete Bereiche an Ausblaseleitungen von Leitungen zur Atmosphäre an Gasleitungen Ausgabe 12/06 • G 493-1 Qualifikationskriterien für Hersteller von Gas- Druckregel- und Messanlagen Ausgabe 02/07 • G 493-2 Qualifikationskriterien für Unternehmen zur Instandhaltung von Gas- Druckregel- und Messanlagen Ausgabe 12/06 (E) • G 626 Mechanische Abführung von Abgasen für raumluftabhängige Gasfeuer-stätten in Abgas- bzw. Zentrallüftungsanlagen Ausgabe 10/06 Neues aus dem DVGW Regelwerk Gas 03. April 2007

  11. Übersicht der wichtigsten überarbeiteten oder neuen Arbeitsblätter • Gas- Information Nr. 10 Erdgasanlagen auf Werksgelände und im Bereich betrieblicher Gasverwendung Ausgabe 12/05 • G 614 Freiverlegte Gasleitungen auf dem Werksgelände hinter der Übergabestelle Ausgabe 10/05 • G 1010 Anforderungen an die Qualifikation und die Organisation von Betreibern von Erdgasanlagen auf dem Werksgelände Ausgabe 11/ 05 • DIN EN 15001- 1 und 2 Rohrleitungen für Gasanlagen mit Betriebsdruck über 0,5 bar für industrielle, gewerbliche und nicht häusliche Gasanlagen …… Entwurf 10/04 Neues aus dem DVGW Regelwerk Gas 03. April 2007

  12. Vielen Dank für Ihre AufmerksamkeitFür Fragen stehe ich gern zur VerfügungJörg-Gerd Wesche, E.ON Avacon, Bereich Anwendungsberatung,Tel. 0 53 51/ 1 23- 3 58 57Fax 0 53 51/ 1 23- 83 58 57Mobil 01 51/ 12 20 22 42Mail joerg-gerd.wesche@eon-avacon.com Neues aus dem DVGW Regelwerk Gas 03. April 2007
