Presentation Transcript


Combined adder and subtractor

Combined adder and subtractor


Combined adder and subtractor

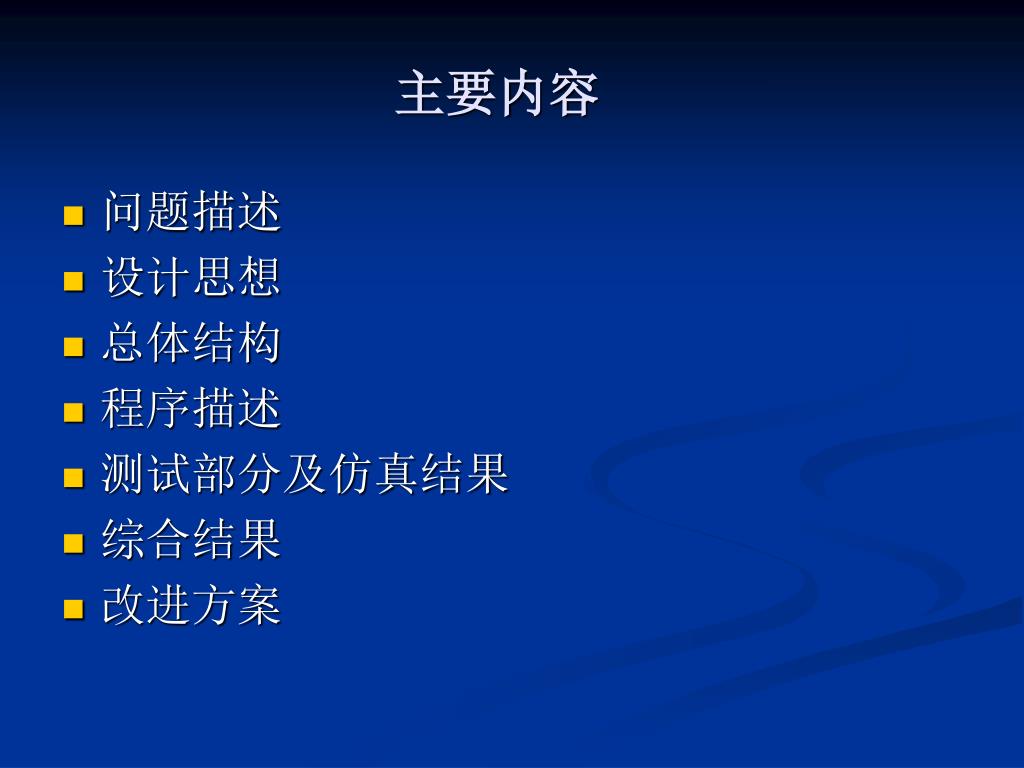

主要内容

  • 问题描述

  • 设计思想

  • 总体结构

  • 程序描述

  • 测试部分及仿真结果

  • 综合结果

  • 改进方案


Combined adder and subtractor

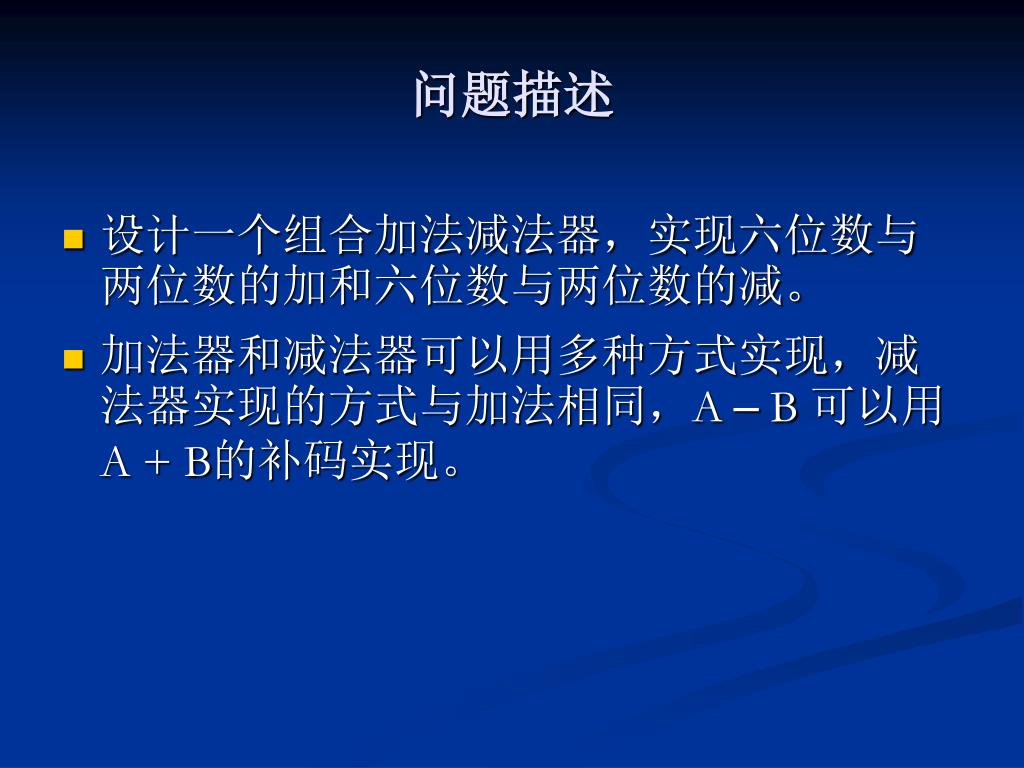

问题描述

  • 设计一个组合加法减法器,实现六位数与两位数的加和六位数与两位数的减。

  • 加法器和减法器可以用多种方式实现,减法器实现的方式与加法相同,A – B 可以用 A + B的补码实现。


Combined adder and subtractor

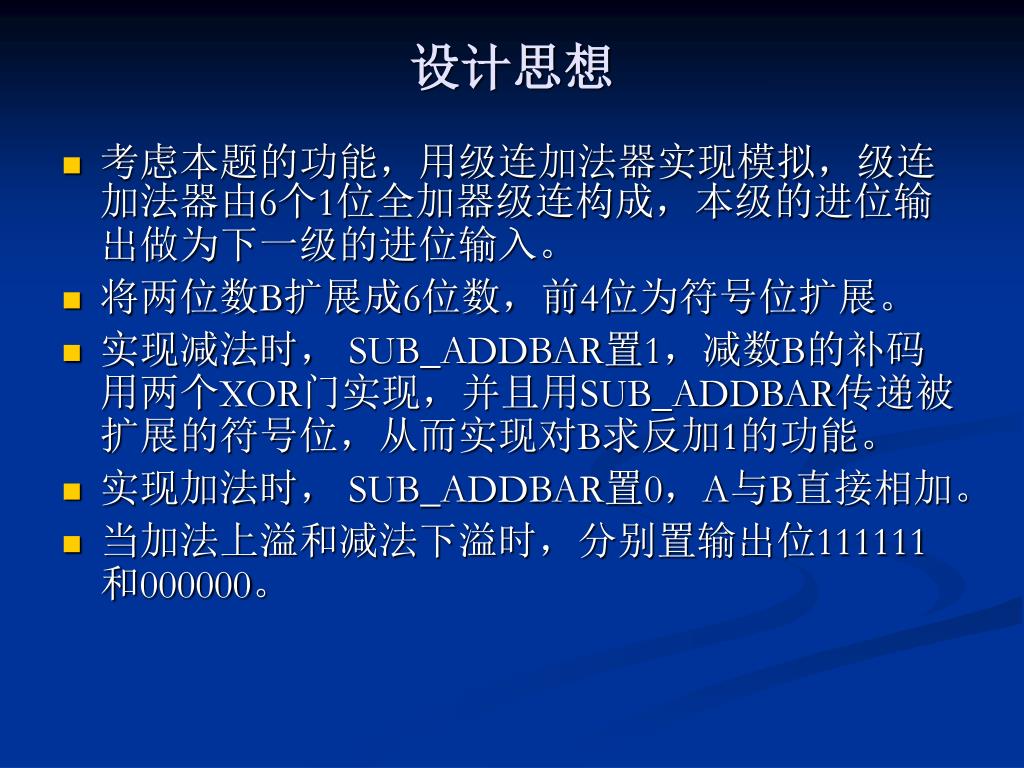

设计思想

  • 考虑本题的功能,用级连加法器实现模拟,级连加法器由6个1位全加器级连构成,本级的进位输出做为下一级的进位输入。

  • 将两位数B扩展成6位数,前4位为符号位扩展。

  • 实现减法时, SUB_ADDBAR置1,减数B的补码用两个XOR门实现,并且用SUB_ADDBAR传递被扩展的符号位,从而实现对B求反加1的功能。

  • 实现加法时, SUB_ADDBAR置0,A与B直接相加。

  • 当加法上溢和减法下溢时,分别置输出位111111和000000。


Combined adder and subtractor

总体结构


Verilog

Verilog程序描述

  • module sixbit_addsub2bit(y,a,b,sub_addbar);

  • parameter widtha=5;

  • parameter widthb=1;

  • output [widtha:0] y;

  • input [widtha:0] a;

  • input [widthb:0] b;

  • input sub_addbar;

  • integer i;

  • reg [widtha:0] b_toadd;

  • wire [widtha:0] carryout;

  • wire [widtha:0] addout;

  • reg [widtha:0] y;

  • always@(sub_addbar or b)

  • for(i=0;i<widthb+1;i=i+1)

  • b_toadd[i]=sub_addbar^b[i];


Combined adder and subtractor

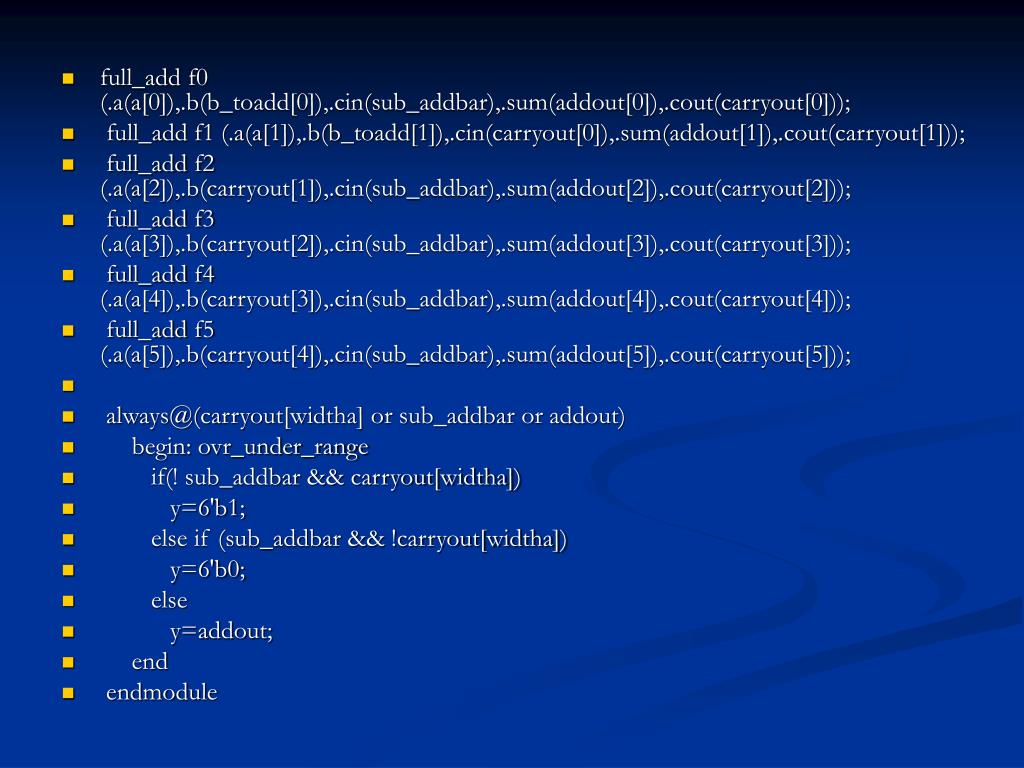

  • full_add f0 (.a(a[0]),.b(b_toadd[0]),.cin(sub_addbar),.sum(addout[0]),.cout(carryout[0]));

  • full_add f1 (.a(a[1]),.b(b_toadd[1]),.cin(carryout[0]),.sum(addout[1]),.cout(carryout[1]));

  • full_add f2 (.a(a[2]),.b(carryout[1]),.cin(sub_addbar),.sum(addout[2]),.cout(carryout[2]));

  • full_add f3 (.a(a[3]),.b(carryout[2]),.cin(sub_addbar),.sum(addout[3]),.cout(carryout[3]));

  • full_add f4 (.a(a[4]),.b(carryout[3]),.cin(sub_addbar),.sum(addout[4]),.cout(carryout[4]));

  • full_add f5 (.a(a[5]),.b(carryout[4]),.cin(sub_addbar),.sum(addout[5]),.cout(carryout[5]));

  • always@(carryout[widtha] or sub_addbar or addout)

  • begin: ovr_under_range

  • if(! sub_addbar && carryout[widtha])

  • y=6'b1;

  • else if (sub_addbar && !carryout[widtha])

  • y=6'b0;

  • else

  • y=addout;

  • end

  • endmodule


Combined adder and subtractor

  • module half_add(a,b,sum,cout)

  • input a,b;

  • output sum,cout;

  • assign sum=a^b;

  • assign cout=a&b;

  • endmodule

  • module full_add(a,b,cin,sum,cout)

  • input a,b,cin;

  • output sum,cout;

  • wire aplusb,coutha1,coutha2;

  • half_add ha1(.a(a),.b(b),.sum(aplusb),.cout(coutha1));

  • half_add ha2(.a(aplusb),.b(cin),.sum(sum),.cout(coutha2));

  • assign cout= coutha1|coutha2;

  • endmodule


Testbench

Testbench部分代码

  • timescale 1ns/1ns

  • module test;

  • reg[5:0] a;

  • reg[1:0] b;

  • reg sub_addbar;

  • wire [5:0] y;

  • parameter DELY=30;

  • sixbit_addsub2bit ad1(y,a,b,sub_addbar);

  • initial

  • begin

  • #0 a=6'b000000; b=2'b00; sub_addbar=1'b0;

  • #DELY a=6'b000110; b=2'b01; sub_addbar=1'b0;

  • #DELY a=6'b001111; b=2'b11; sub_addbar=1'b1;

  • #DELY $finish;

  • end

  • endmodule


Combined adder and subtractor

仿真结果及波形

  • 对以下几组数据进行测试验证模拟电路功能:

  • A=000110, B=01, 结果000111;

  • A=001111, B=11, 结果001100 ;

  • A=000000, B=11, 结果下溢;

  • A=100000, B=01, 结果上溢;


Combined adder and subtractor

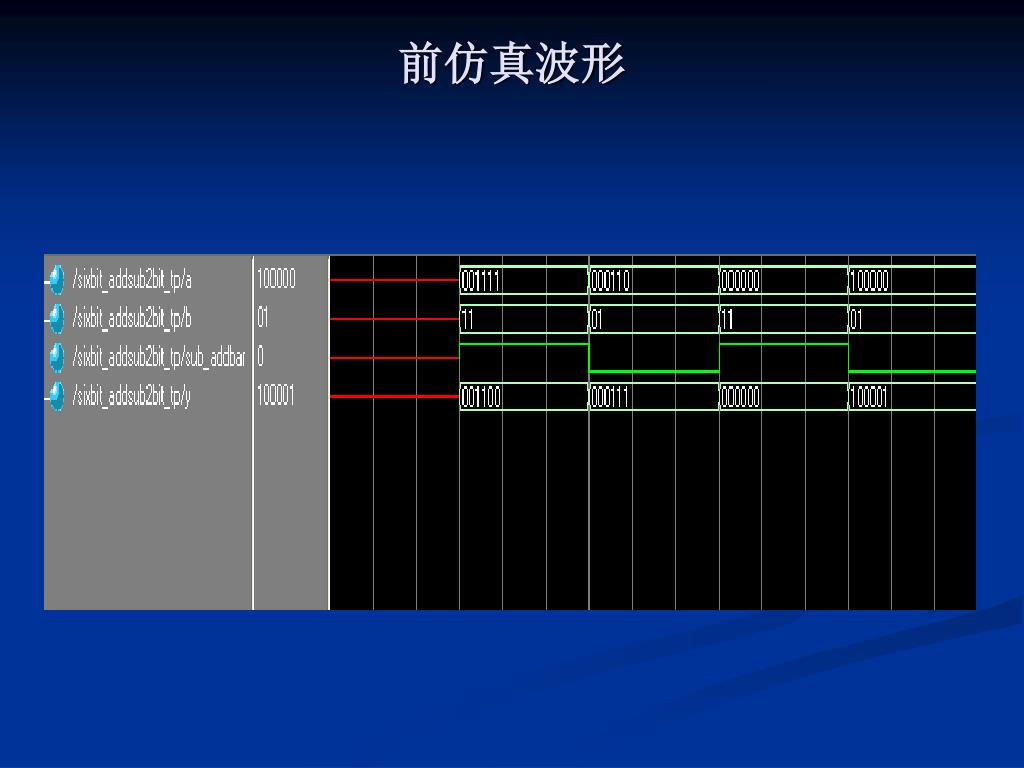

前仿真波形


Combined adder and subtractor

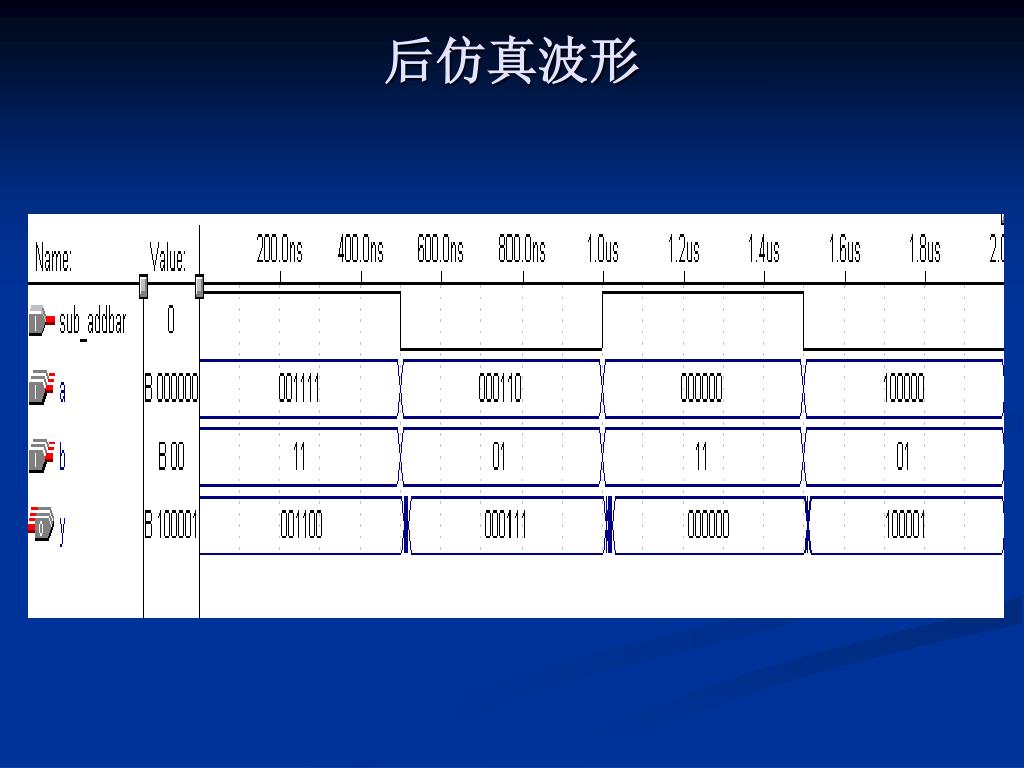

后仿真波形


Combined adder and subtractor

综合结果

  • Software:Synplify pro 5.2

  • Technology:Altera MAX9000

  • Latency:18ns


Combined adder and subtractor

延迟矩阵


Combined adder and subtractor

RTL级综合原理图


Combined adder and subtractor

门级综合原理图


Combined adder and subtractor

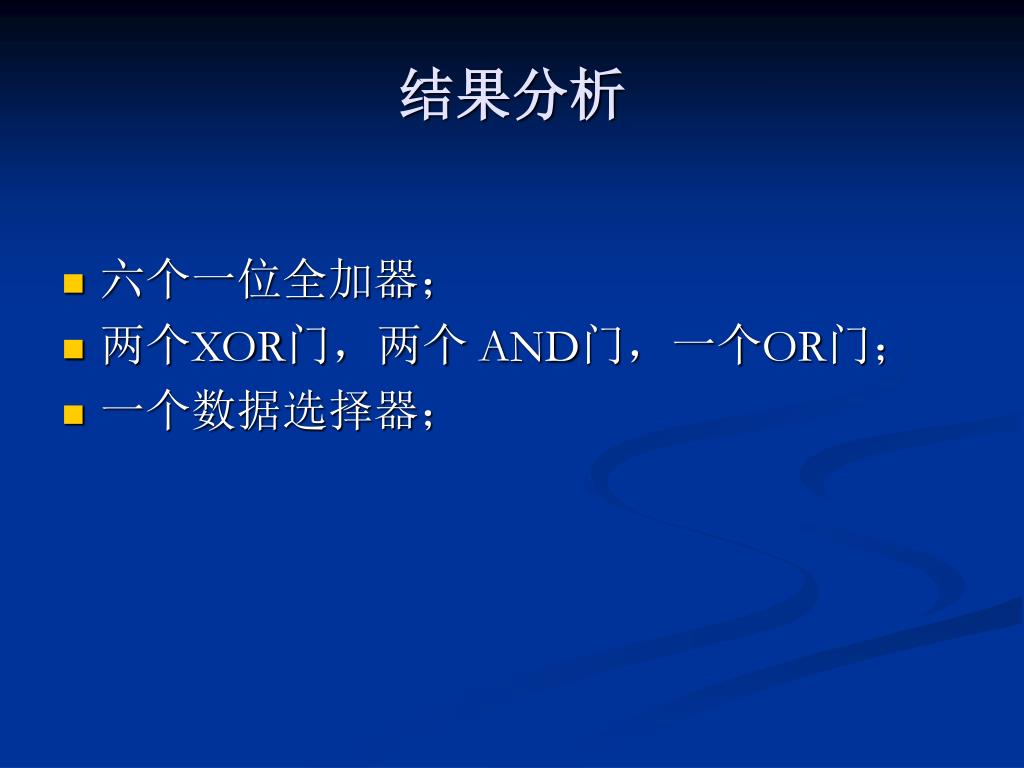

结果分析

  • 六个一位全加器;

  • 两个XOR门,两个 AND门,一个OR门;

  • 一个数据选择器;


Combined adder and subtractor

存在的问题

问题:本题所用的级连加法器的结构简单,但N位级连加法运算的延时是一位全加器的N倍,延时主要是由于进位信号级连造成的,在需要高性能的设计程序中,这种加法结构不宜采用。


Combined adder and subtractor

改进方案

1)用并行加法器实现:实现容易,速度快,耗用资源多;

2)用超前进位加法器实现:速度快,资源耗用适度;

3)流水线加法器:加法器整体运行频率提高;
