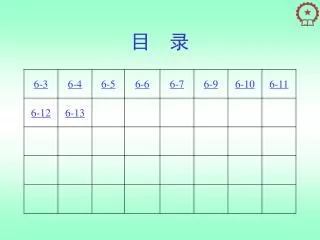

目 录 PowerPoint PPT Presentation


  • 89 Views
  • Uploaded on
  • Presentation posted in: General

目 录. 6-3 分析下列螺纹及螺纹连接画法中的错误,并在空白处或指定位置画出正确的图形. ( 1 ). 6-3 分析下列螺纹及螺纹连接画法中的错误,并在空白处或指定位置画出正确的图形. ( 2 ). 6-3 分析下列螺纹及螺纹连接画法中的错误,并在空白处或指定位置画出正确的图形. ( 3 ). ( 4 ). 6-3 分析下列螺纹及螺纹连接画法中的错误,并在空白处或指定位置画出正确的图形. 6-3 分析下列螺纹及螺纹连接画法中的错误,并在空白处或指定位置画出正确的图形. ( 5 ). 6-4 根据给定的螺纹要素,按规定进行标注。.

Download Presentation

目 录

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


4477736

目 录


4477736

6-3 分析下列螺纹及螺纹连接画法中的错误,并在空白处或指定位置画出正确的图形

(1)


4477736

6-3 分析下列螺纹及螺纹连接画法中的错误,并在空白处或指定位置画出正确的图形

(2)


4477736

6-3 分析下列螺纹及螺纹连接画法中的错误,并在空白处或指定位置画出正确的图形

(3)


4477736

(4)

6-3 分析下列螺纹及螺纹连接画法中的错误,并在空白处或指定位置画出正确的图形


4477736

6-3 分析下列螺纹及螺纹连接画法中的错误,并在空白处或指定位置画出正确的图形

(5)


4477736

6-4根据给定的螺纹要素,按规定进行标注。

1.普通螺纹,大径16mm,右旋,中径、顶径公差代号6g,中等旋合长度。


4477736

6-4根据给定的螺纹要素,按规定进行标注。

2.细牙普通螺纹,大径18mm,螺距1.5mm,左旋,中径、顶径公差带代号6h,中等旋合长度。


4477736

6-4根据给定的螺纹要素,按规定进行标注。

3. 55°非密封管螺纹,尺寸代号3/4,左旋,公差等级A。


4477736

6-4根据给定的螺纹要素,按规定进行标注。

4. 55°密封管螺纹,尺寸代号1/2,右旋。


4477736

6-4根据给定的螺纹要素,按规定进行标注。

5.梯形螺纹,公称直径20mm,导程14mm,双线,右旋,中径公差带代号8e,中等旋合长度。


4477736

6-4根据给定的螺纹要素,按规定进行标注。

6.锯齿形螺纹,公称直径38mm,螺距5mm,左旋,中径公差带代号7H,单线,中等旋合长度。


4477736

6-5查表确定各连接件的尺寸,并写出规定标记

1.六角头螺栓- C级


4477736

6-5查表确定各连接件的尺寸,并写出规定标记

2. 1型六角螺母-A级


4477736

6-5查表确定各连接件的尺寸,并写出规定标记

3.双头螺栓(B型,bm=1.25d)。


4477736

6-5查表确定各连接件的尺寸,并写出规定标记

4.平垫圈倒角型-A级


4477736

规定标记:

GB/T68-2000 M10×40

6-6查表确定各连接件的尺寸,并写出规定标记

1.开槽沉头螺钉。


4477736

规定标记:

6-6查表确定各连接件的尺寸,并写出规定标记

2.内六角圆柱头螺钉(光滑头部)。

GB/T70.1 M10×50


4477736

规定标记:

GB/T119.1 8 h8×40

6-6查表确定各连接件的尺寸,并写出规定标记

3.普通圆柱销(公称直径为8mm,公称长度为40mm,公差为h8).


4477736

规定标记:

GB/T 117 8×40

6-6查表确定各连接件的尺寸,并写出规定标记

4.圆锥销(A型,公称直径为8,公称长度为40mm).


4477736

6-7螺栓连接与螺钉连接

1.补全螺栓连接三视图中所缺的图线。


4477736

6-7螺栓连接与螺钉连接

2.分析螺钉连接两视图中的错误,将正确的图形画在右边。


6 9 m 5mm z 40 c2 5 1 2

6-9 已知直齿圆柱齿轮m=5mm,z=40,轮齿端部倒角C2.5,完成齿轮两视图(1:2),并标注全尺寸。


6 10 m 4mm z 40 a 120mm 1 2

6-10已知大齿轮m=4mm,z=40,两轮中心距a=120mm,试计算大小齿轮的基本尺寸(填入表中),并用1:2的比例完成啮合图


6 11 z 25 m 4mm 45 1 1

6-11已知圆锥直齿轮的z=25,模数m=4mm,分度圆锥角为45度,试计算轮齿的各基本尺寸,并完成两试图(1 :1)


4477736

规定标记:

8×7×25

6-12键和键连接

  已知轴和齿轮,用A型普通平键联结。轴、孔直径为25mm,键长为25mm。

1.按1:1的比例完成轴和齿轮的图样,并标注轴、孔及键槽尺寸(已由标准查得:b=8mm,h=7mm,t1=4mm,t2=3.3mm)。

(1)轴 (2)齿轮


4477736

6-12键和键连接

  已知轴和齿轮,用A型普通平键联结。轴、孔直径为25mm,键长为25mm。

2. 用键将轴和齿轮联结起来,试完成其联结图。


4477736

6-13圆柱销、滚动轴承、弹簧的画法。

1. 齿轮与轴用直径10mm的圆柱销连接,完成下图,比例1:1,并写出圆柱销的规定标注。


4477736

6-13圆柱销、滚动轴承、弹簧的画法。

2.用规定画法完成深沟球轴承(6025)在轴端上的装配图。


4477736

6-13圆柱销、滚动轴承、弹簧的画法。

3.已知圆柱螺旋压缩弹簧的簧丝直径为5mm,弹簧中径40mm,节距10mm,弹簧自由长度为76mm,支承圈数为2.5,右旋。试画出弹簧的全剖视图。


4477736

6-13圆柱销、滚动轴承、弹簧的画法。

4.用规定画法完成圆锥滚子轴承(30205)在轴端上的装配图。
