Как пользоваться штангенциркулем

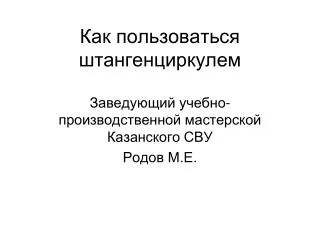

1. Как пользоваться штангенциркулем Заведующий учебно-производственной мастерской Казанского СВУ Родов М.Е.

2. Что такое штанген инструмент? • Это инструмент для измерений или разметки линейных размеров (глубин, диаметров, длин и т. д.); состоит из штанги с нанесённой на ней основной шкалой и нониуса. К Ш. относятся: штангенциркуль - инструмент для измерений нар. и внутр. размеров (верхние пределы измерений от 125 до 2000 мм); штангенрейсмус - инструмент для точной разметки, нанесения рисок и измерения высот (верхний предел измерений 2500 мм); штангенглубиномер; штангензубомер и др.

3. Что такое штангенциркуль? • Штангенци́ркуль (от нем.Stangenzirkel) — универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий. • Штангенциркуль — один из самых распространенных инструментов измерения благодаря простой конструкции, удобству в обращении и быстроте в работе

4. Какие бывают штангенциркули? нониусные

5. циферблатные

6. электронные

7. Устройство нониусного штангенциркуля: 1 - штанга; 2 - подвижная рамка; 3 - шкала штанги; 4 - губки для внутренних измерений; 5 - губки для наружных измерений; 6 - линейка глубиномера; 7 – нониус; 8 - винт для зажима рамки.Что такое нониус? Это дополнительная шкала для отсчета целых и дробных величин цены деления штанги.

9. Как измерить? • Перед тем, как приступить к измерениям, штангенциркуль следует осмотреть, очистить от смазки и пыли (особенно уделить внимание рабочим поверхностям) и проверить на точность. Для этого у нониусного прибора достаточно совместить основные (широкие) губки инструмента, расположенные снизу. • При этом должны совпасть нулевые отметки двух шкал – подвижной нониусной и неподвижной шкалы рабочей – миллиметровой – поверхности. А девятнадцатый штрих миллиметровой шкалы должен совместиться с десятым штрихом на нониусе. Если это получилось, то инструмент пригоден к работе. • Для того, чтобы проверить стрелочный и цифровой штангенциркули, также необходимо совместить губки прибора. Стрелка на циферблате стрелочного прибора должна указать на нулевую отметку. На дисплее электронного штангенциркуля должна отобразиться цифра «0».

10. Измерение наружных размеров • Чтобы определить внешний размер детали с помощью нониусного прибора, нужно: • Плотно зажать деталь между основных – нижних – губок (см. рисунок). Штангенциркуль при этом удерживается в руке (четыре пальца обхватывают штангу, большой палец лежит на рамке). • Рамка перемещается большим пальцем и по достижении верного расстояния между губками, соприкасающимися с поверхностью детали, фиксируется с помощью зажима винтом. Винт нужно закрутить свободной рукой. • Перед считыванием результата необходимо убедиться в том, что губки заняли положение без перекосов, деталь проходит между измерительными поверхностями, легко контактируя с ними.

12. Измерение внутренних размеров и глубины • Внутренние размеры детали измеряют с помощью заострённых (верхних) губок штангенциркуля. Для этого необходимо сомкнуть их и поместить в измеряемую деталь. • После этого вспомогательные губки необходимо развести. Результат считываем после того, как убедимся, что губки заняли положение без перекосов, деталь проходит между измерительными поверхностями, легко контактируя с ними (не забываем закрутить винт зажима.) • Для определения глубины отверстия необходимо поместить в него расположенный на торце штангенциркуля глубиномер. После этого требуется раздвинуть основные губки до тех пор, пока глубиномер не упрётся в поверхность. Как только это произошло, считываем показания прибора.

13. Поверхность шкалы нониуса имеет небольшой скос, предусмотренный для лучшего совмещения её с основной шкалой – именно по взаиморасположению этих двух градуировок и определяется размер детали. В первую очередь оцениваем число целых миллиметров, соответствующее значению деления основной шкалы, располагающегося с левой стороны от нулевой отметки нониуса и ближе всего к ней. Затем определяем количество долей миллиметра. На шкале нониуса находим штрих, совпадающий с одной из отметок основной шкалы. Если таких штрихов несколько, берём значение, ближайшее к нулю нониуса – именно оно отображает количество десятых долей мм. • Складывая целую часть и десятые доли, получаем полный размер детали или глубину отверстия.

14. Определение показаний циферблатного штангенциркуля: «Целое» значение определяется по основной шкале прибора, количество же десятых или сотых долей указывает стрелка отградуированного циферблата. Затем показания складываются.

15. Определение показаний цифрового штангенциркуля: показания отображаются в удобном для пользователя формате на дисплее прибора.

16. Завершение работы • По окончании измерений инструмент необходимо почистить. Для этой цели не пригодны острые предметы или наждачная бумага – измерительные поверхности протирают исключительно ветошью. • Хранить прибор между проведением измерительных экспериментов следует в специально предназначенном для этого футляре.

17. Литература • Большой энциклопедический политехнический словарь. 2004. • Википедия — свободная энциклопедия
