Пакет программ для расчёта характеристик комплексной системы охраны предприятия

1. Пакет программ для расчёта характеристик комплексной системы охраны предприятия Владимирский государственный университет кафедра Информатики и защиты информации ассистентБабурин В. В. Мартышин А. В. КЗИ-204

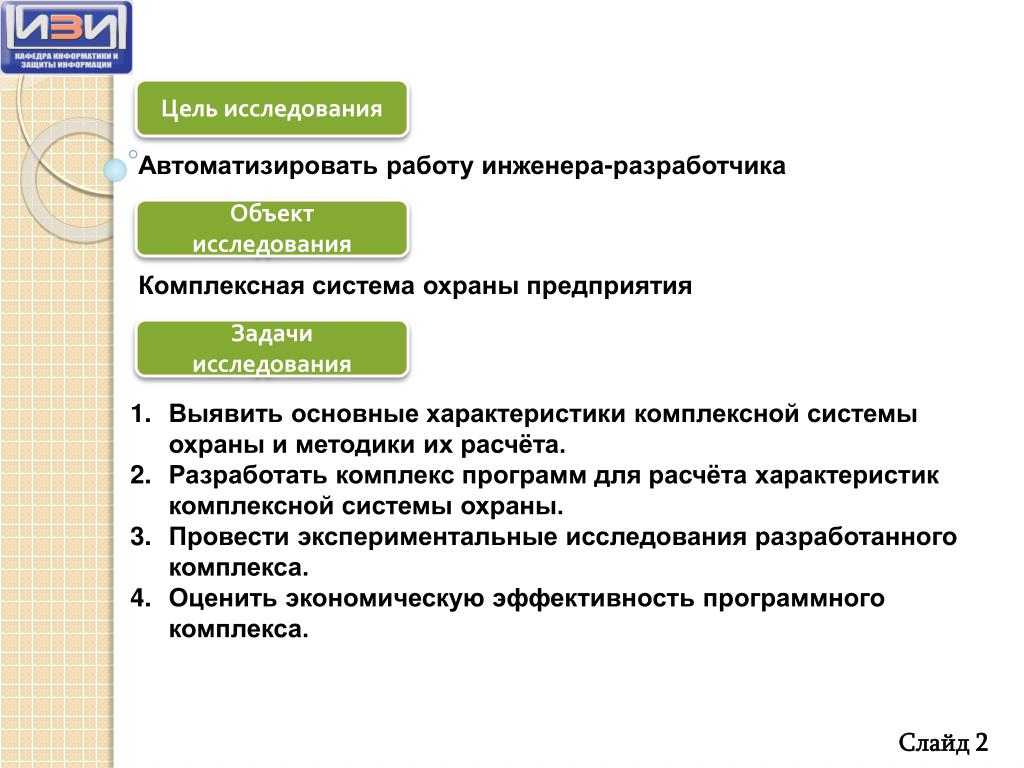

2. Цель исследования Автоматизировать работу инженера-разработчика Объект исследования Комплексная система охраны предприятия Задачи исследования Выявить основные характеристики комплексной системы охраны и методики их расчёта. Разработать комплекс программ для расчёта характеристик комплексной системы охраны. Провести экспериментальные исследования разработанного комплекса. Оценить экономическую эффективность программного комплекса. Слайд 2

3. Пакет программ для расчета характеристик комплексной системы охраныпредприятия Общая структура комплексной системы охраны предприятия Комплексная система охраны предприятия Система видеонаблюдения Система охранной сигнализации Система тревожной сигнализации Система пожарной сигнализации Система безаварийного электропитания Система контроля и управления доступом Слайд 3

4. Пакет программ для расчета характеристик комплексной системы охраныпредприятия Характеристики комплексной системы охраны предприятия Условные установки технических средств. Ложные срабатывания технических средств охраны. Эффективность функционирования комплексной системы охраны предприятия. Площадь охраняемого объекта предприятия. Количество рубежей охраны. Количество точек входа на охраняемую зону. Тактика охраны. Информативность комплексной системы охраны предприятия. Длительность автономной работы. Численность сотрудников физической охраны на объекте. Категория охраняемого объекта. Стоимость обслуживания комплексной системы охраны предприятия. Количество уязвимых мест. Количество контрольно-пропускных пунктов. Полнота оснащенности комплексной системы охраны предприятия. Слайд 4

5. Пакет программ для расчета характеристик комплексной системы охраныпредприятия Основные требования к программе учета ложных срабатываний • Программа должна обрабатывать таблицы БД, в которых хранятся сведения об объектах охраны (пультовый номер, наименование организации, наименование объекта, адрес объекта) и данные по ложным срабатываниям (время/дата срабатывания, причина срабатывания, принятые меры); • Выходной информацией должны выступать экспортированные данные по ложным срабатываниям: • листы – накопители по ложным срабатываниям объектов охраны в документе Microsoft Excel; • карточки наблюдения за проблемными объектами в документе Microsoft Word; • Должна осуществляться возможность выбора источника данных для расчета ложных срабатываний и сохранения данных с заданным пользователем именем БД. Основные требования к программе расчета условных установок: Программа должна обрабатывать таблицы БД, в которых хранятся сведения об объектах охраны (наименование организации, наименование объекта, адрес объекта) и данные по расчетам условных установок (тип прибора, наименование прибора). Выходной информацией должны выступать экспортированные данные по подсчету условных установок – карточки учета средств ОПС в документе Microsoft Word. Должна осуществляться возможность выбора источника данных для подсчета условных установок объектов и сохранения данных с заданным пользователем именем БД. Слайд 5

6. Пакет программ для расчета характеристик комплексной системы охраныпредприятия Сравнение существующих программных продуктов для расчёта выбранных характеристик комплексной системы охраны предприятия Сравнение программ по функциональному назначению Сравнение программ по основным критериям требований Слайд 6

7. Пакет программ для расчета характеристик комплексной системы охраныпредприятия Описание программы – расчёт условных установок • создание и ведение базы данных объектов и условных установок; • отображение результатов по условным установкам в таблице программы; • экспорт данных в карточку учета средств ОПС в документ Microsoft Excel; • обеспечение средств поиска и сортировки в таблице. Слайд 7

8. Пакет программ для расчета характеристик комплексной системы охраныпредприятия Схема данных программы расчёта условных установок Слайд 8

9. Пакет программ для расчета характеристик комплексной системы охраныпредприятия Описание программы – учёт ложных срабатываний • создание и ведение БД; • отображение результатов ложных срабатываний в таблице программы; • экспорт данных в накопительное дело по ложным срабатываниям объектов в документ Microsoft Excel; • экспорт данных в карточку наблюдения по проблемному объекту в документ Microsoft Word; • обеспечение средств поиска и сортировки в таблице. Слайд 9

10. Пакет программ для расчета характеристик комплексной системы охраныпредприятия Схема данных программы учёта ложных срабатываний Слайд 10

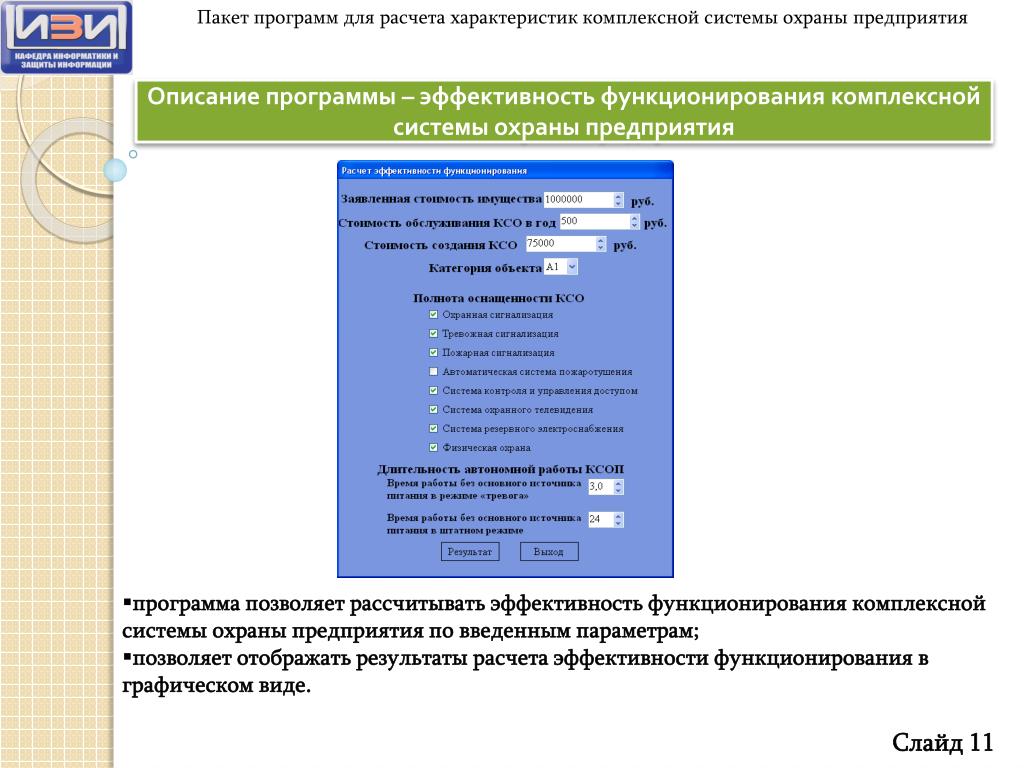

11. Пакет программ для расчета характеристик комплексной системы охраныпредприятия Описание программы – эффективность функционирования комплексной системы охраны предприятия • программа позволяет рассчитывать эффективность функционирования комплексной системы охраны предприятия по введенным параметрам; • позволяет отображать результаты расчета эффективности функционирования в графическом виде. Слайд 11

12. Пакет программ для расчета характеристик комплексной системы охраныпредприятия Описание программы – эффективность функционирования комплексной системы охраны предприятия Расчет полноты оснащённости комплексной системы охраны предприятия * = 0,04 Слайд 12

13. Пакет программ для расчета характеристик комплексной системы охраныпредприятия Описание программы – эффективность функционирования комплексной системы охраны предприятия Категория объекта (Ко) Полнота оснащённости КСО (По) Длительность автономной работы КСОП в часах (Др) Эффективность функционирования Эф=По*др* Ко (>1 – эффективна) Окупаемость КСО: Ц ≤ Сс + Со х 5 Ц - Заявленная ценность охраняемого имущества Со - Стоимость обслуживания КСО (в год) Сс - Стоимость создания КСО Слайд 13

14. Пакет программ для расчета характеристик комплексной системы охраныпредприятия Расчет экономической эффективности автоматизации учёта ложных срабатываний 1. Экономия времени на выполнения задач по расчету условных установок Эт = (Тз (станд) - Тз (прог)) / Тз (станд) Тз (станд) – время за год, затраченное на выполнение всех расчетов с использованием станд. средств. Тз (прог) – время за год, затраченное на выполнение всех расчетов с использованием программы. Эт = (443,7 – 106,8) / 443,7 = 76% 2. Материальные затраты за год, связанные с расчетом условных установок с использованием стандартных средств / с использованием программы МЗ(год)(станд) = МЗч х Тз (станд) МЗ(год)(прог) = МЗч х Тз (прог) МЗч – материальные затраты организации по оплате труда инженера за час работы МЗ(год)(станд) = 81,78 х 443,7 = 36285,79 руб. МЗ(год)(прог) = 81,78 х 106,8 = 8734,10 руб. 3. Экономическая эффективность автоматизации процесса Эф = МЗ(год)(станд) - МЗ(год)(прог) Эф = 36285,79 - 8734,10 = 27551,69 руб. Слайд 14

15. Пакет программ для расчета характеристик комплексной системы охраныпредприятия Расчет экономической эффективности автоматизации расчёта условных установок 1. Экономия времени на выполнения задач по расчету условных установок Эт = (Тз (станд) - Тз (прог)) / Тз (станд) Тз (станд) – время за год, затраченное на выполнение всех расчетов с использованием стандартных средств. Тз (прог) – время за год, затраченное на выполнение всех расчетов с использованием программы. Эт = (700 – 262,5) / 700 = 62,5% 2. Материальные затраты за год, связанные с расчетом условных установок с использованием стандартных средств / с использованием программы МЗ(год)(станд) = МЗч х Тз (станд) МЗ(год)(прог) = МЗч х Тз (прог) МЗч – материальные затраты организации по оплате труда инженера за час работы МЗ(год)(станд) = 81,78х700 = 57246 руб. МЗ(год)(прог) = 81,78х262,5 = 21467,25 руб. 3. Экономическая эффективность автоматизации процесса Эф = МЗ(год)(станд) - МЗ(год)(прог) Эф = 57246 - 21467,25 = 35778,75 руб. Слайд 15

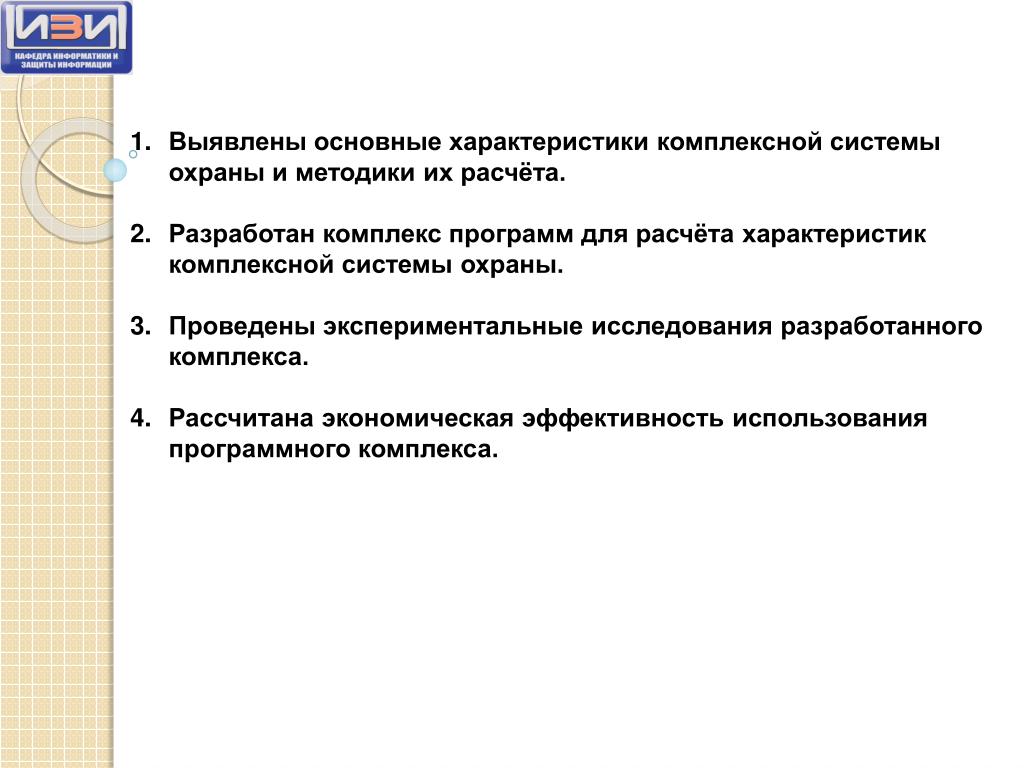

16. Выявлены основные характеристики комплексной системы охраны и методики их расчёта. Разработан комплекс программ для расчёта характеристик комплексной системы охраны. Проведены экспериментальные исследования разработанного комплекса. Рассчитана экономическая эффективность использования программного комплекса.
