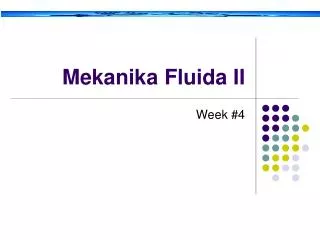

  1. Mekanika Fluida II Week #4

  2. Latihan Penampang segi empat hidrolik terbaik terjadi bila • y = 3b • y = b • y = b/2 • y = b2 • y = 2b

  3. Latihan Luas penampang segi empat hidrolik terbaik adalah: • A = 3 y2 • A = b2 • A = y2 • A = 2b2 • A = 2y2

  4. Pilihan.. Pada saluran trapezoidal dengan penampang terbaik, manakah yang benar ? • P = 2 3 . y • b = 2/3* 3 .y • A = 3 y 2 • x = 1/3

  5. Latihan Tentukan ukuran saluran trapesium berlapis bata (n = 0,016) yang paling ekonomis untuk mengalirkan 200m3/det dengan kemiringan 0,0004. R = A/P = y/2 200 = 1/0,016 . (3)1/2 y 2 (y/2)2/30,00041/2 y8/3 = 146,64 y = 6,492 m b = 2/3*(3)1/2 y

  6. Pilihan.. Penampang saluran hidrolik terbaik berdefinisi • Saluran yang termurah • Penampang dengan koefisien kekasaran minimum • Penampang yang mempunyai luas maksimum untuk aliran tertentu • Penampang yang mempunyai keliling terkecil • Tiada di antara jawaban-jawaban ini

  7. Pilihan.. Berapakah sudut untuk penampang terbaik saluran trapezoidal ? • 30o • Sudut yang terbentuk dari talud 1 vertikal : 2 horizontal • Sudut yang terbutuk dari talud 1 vertikal : 3 horizontal • 45o • 60o

  8. Latihan Berapakah ukuran yang paling baik untuk saluran berdinding bata yang penampangnya persegi, yang dirancang untuk menyalurkan air dengan debit 5 m3/det dalam aliran air seragam dengan So = 0,001, jika koef Manning 0,015.

  9. Latihan A = 2y2 dan Rh = ½ y Q = 1/n . A. R2/3. S ½ 5 = 1/0,015 . 2y2. (½ y) 2/3. 0,001 ½ y8/3= y = 1,267 m b = 2 y = 2,53 m A = 2y2 = 3,21 m2

  10. Latihan Hitunglah debit untuk aliran melalui saluran trapezoidal dan setengah lingkaran dengan luas yang sama. A = (3)1/2 y 2 = 3,21 m2 y = 1,36 m Rh = ½ y = 0,68 m Q = 1/n . A. R2/3. S ½ = 1/0,015 . 3,21 . (0,68 ) 2/3. 0,001 ½ = 5,23 m3/det Debit aliran di saluran trapezoidal 4,6 % lebih besar daripada debit di saluran persegi.

  11. Untuk saluran setengah lingkaran dengan luas yang sama. A = ½ p r2 = 3,21 m2  r = 1,42 m Rh = ½ r = 0,71 m Q = 1/n . A. R2/3. S ½ = 1/0,015 . 3,21 . (0,71 ) 2/3. 0,001 ½ = 5,38 m3/det Debit aliran di saluran setengah lingkaran 7,6 % lebih besar daripada debit di saluran persegi.

  12. Summary Saluran Hidrolis Terbaik

  13. Penggunaan persamaan energi pada aliran berubah cepat Profil saluran pada aliran seragam

  14. Persamaan Bernoulli Untuk kedalaman aliran d tekanan hidrostatis Ditinjau dari jarak vertikal Ditinjau dari jarak vertikal Karena sudut kemiringan kecil Persamaan Bernoulli menjadi

  15. Aliran di atas ambang, penggunaan persamaan Bernoulli Aliran uniform yang dipengaruhi ambang Menggunakan persamaan Bernoulli (asumsi z1=z2, a = 1 saluran persegi)

  16. Dari persamaan kontinuitas Karena saluran berbentuk persegi panjang, q adalah debit persatuan lebar Karena saluran berbentuk persegi panjang, Sehingga Terdapat tiga kemungkinan penyelesaian. Susah ya?

  17. Energi spesifik Energi aliran dengan dasar saluran sebagai datum Untuk aliran tunak (steady) dapat ditulis Untuk saluran persegi dengan lebar b

  18. Latihan Sebuah saluran trapezoidal yang memiliki lebar saluran 6 meter dengan kemiringan sisi saluran1 : 1 mengalirkan 8 m3/det air. Hitunglah energi spesifik air jika kedalaman aliran pada saluran 2 meter.

  19. b = 6 m x = 1 Q = 8 m3/det y = 2 m Luas penampang aliran A = (6+2) x 2 = 16 m2 Kecepatan air V = Q/A = 8/16 = 0,5 m/det Dari E = 2 + 0,52 / (2 x 9,81) = 2,013 m

  20. Aliran melalui ambang, tinjauan menggunakan energi spesifik Aliran di atas ambang dan grafik spesifik energi

  21. Latihan Suatu saluran berbentuk persegi panjang dengan dasar yang datar. Lebar saluran 5 m dan maksimum kedalaman 2 m memiliki aliran 10 m3/det. Kedalaman normal 1,25 m. Berapakan kedalaman aliran pada suatu ambang yang memiliki tebal 0,2 m sepanjang 1 m. Asumsikan kehilangan energi akibat friksi tidak terjadi.

  22. Diselesaikan melalu trial and error Berarti pada bagian 2 kedalaman aliran adalah 0,96 m di atas ambang 0,2 m. Berarti terdapat penurunan kedalam aliran sebesar 9 cm.
