Slide 1

Perkakasan Komputer

Oleh:

Ibrahim Mohamed

TZ1443

Slide 2

Sistem Komputer

Bahagian besar yang menghasilkan sistem komputer termasuklah:

perisian

perkakasan

manusia

TZ1443

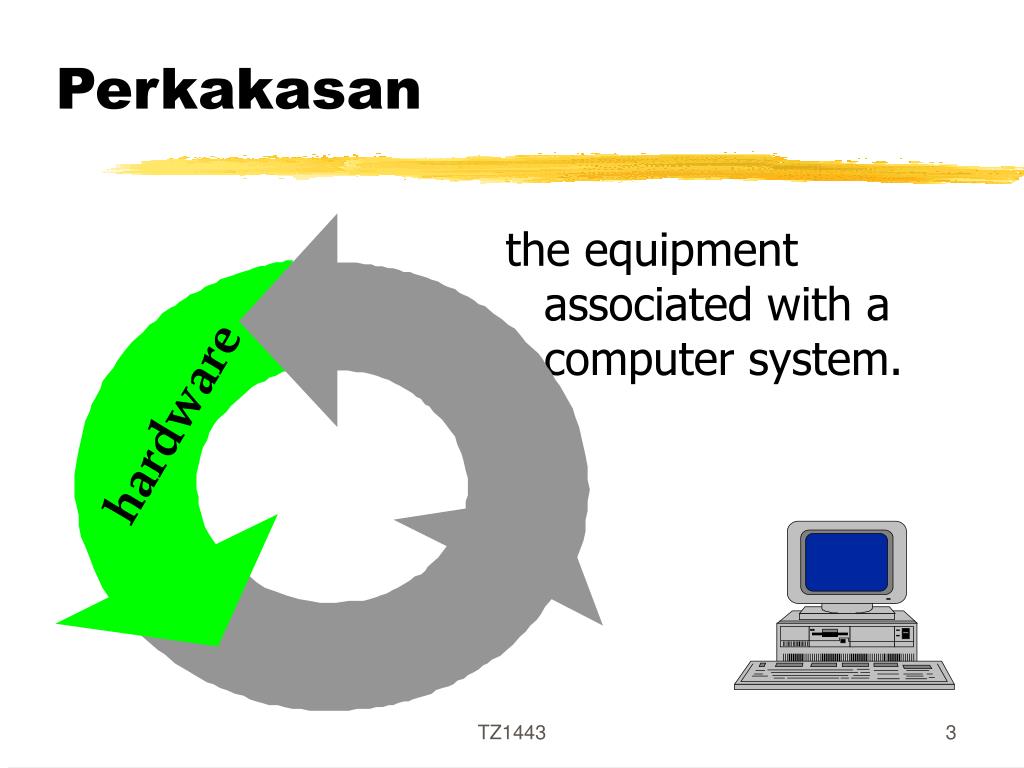

Slide 3

Perkakasan

the equipment associated with a computer system.

hardware

TZ1443

Slide 4

Perisian

the set of instructions that tell a computer what to do.

software

TZ1443

Slide 5

Manusia

use the power of the computer for some purpose.

people

TZ1443

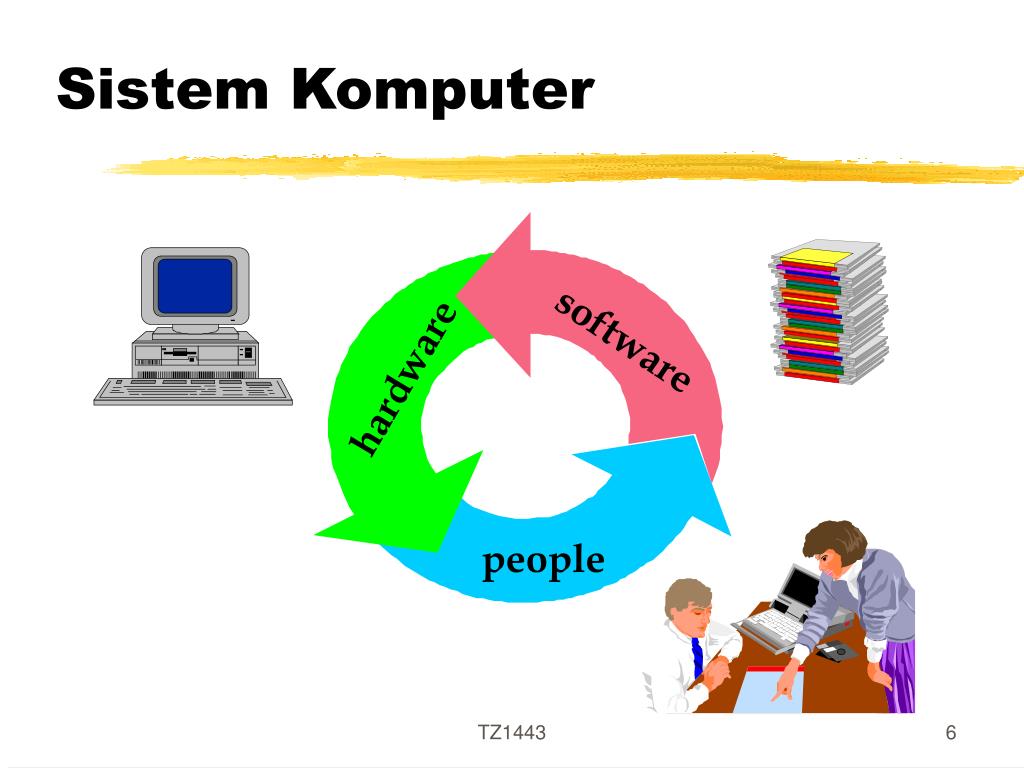

Slide 6

Sistem Komputer

software

hardware

people

TZ1443

Slide 7

Komputer Manusia

Originally, a computer was defined as a person who calculated.

TZ1443

Slide 8

Perkakasan…peralatan

Today, a computer refers to the hardware (or equipment)that makes up a computer system.

TZ1443

Slide 9

Komputer boleh…

  • Input (accept data)

  • Processing (process data)

  • Output (produce information)

  • Secondary storage (store information)

Secondary

Storage

Output

Input

Processing

TZ1443

Slide 10

Input…

is the data you put into the computer.

Secondary

Storage

Output

Input

Processing

TZ1443

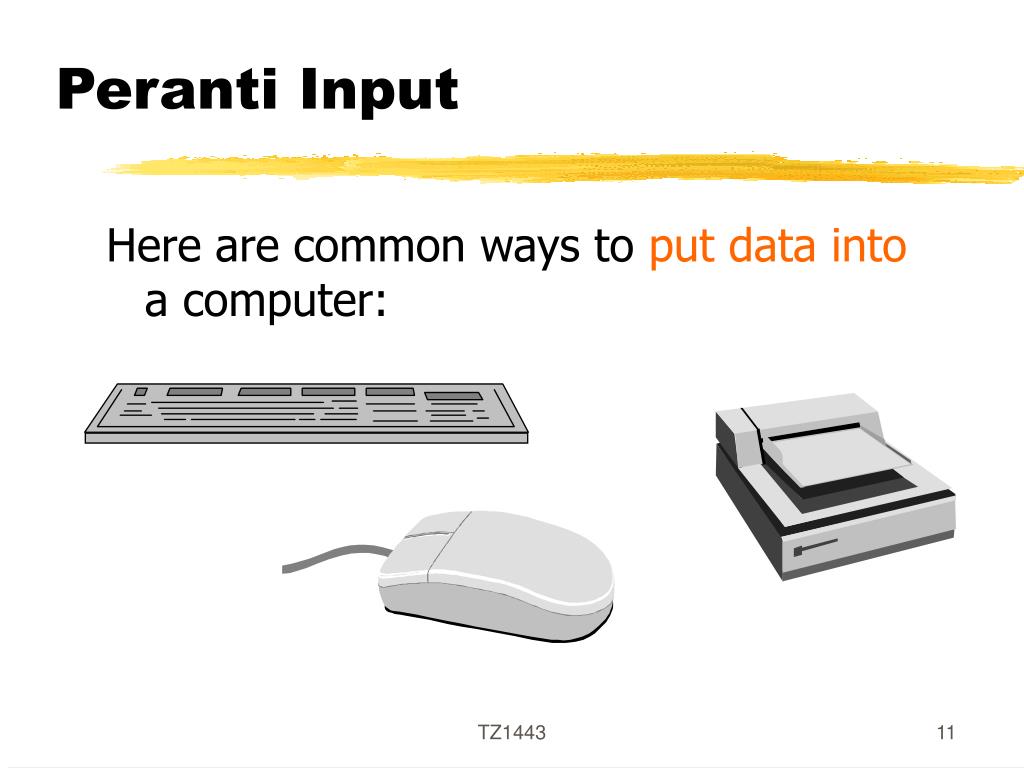

Slide 11

Peranti Input

Here are common ways to put data into a computer:

TZ1443

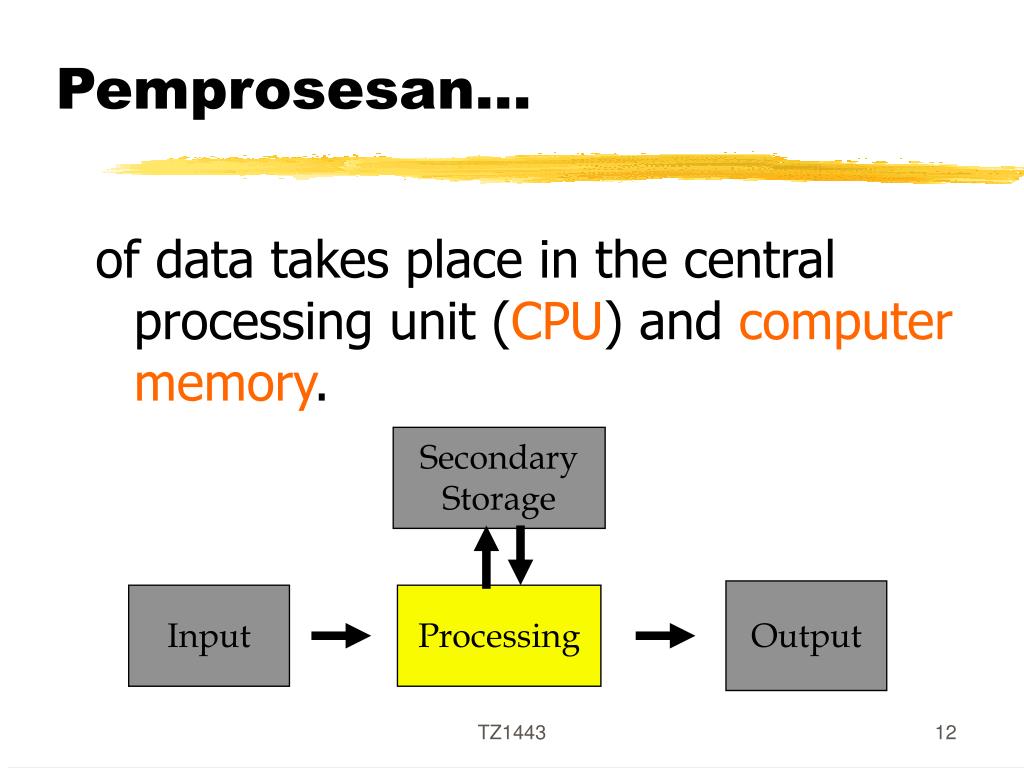

Slide 12

Pemprosesan…

of data takes place in the central processing unit (CPU) and computer memory.

Secondary

Storage

Output

Input

Processing

TZ1443

Slide 13

Pemprosesan: CPU

In simple terms, the CPU takes data and manipulates it.

CPU

Memory

TZ1443

Slide 14

Pemprosesan: Ingatan

Memory temporarily holds data before and after it is processed.

CPU

Memory

TZ1443

Slide 15

Output…

is usable information.

Secondary

Storage

Output

Input

Processing

TZ1443

Slide 16

Peranti Output

Common output devices include speakers, printers, and monitors.

TZ1443

Slide 17

Storan Sekunder…

is the information that has been stored for safe keeping or later use.

Secondary

Storage

Output

Input

Processing

TZ1443

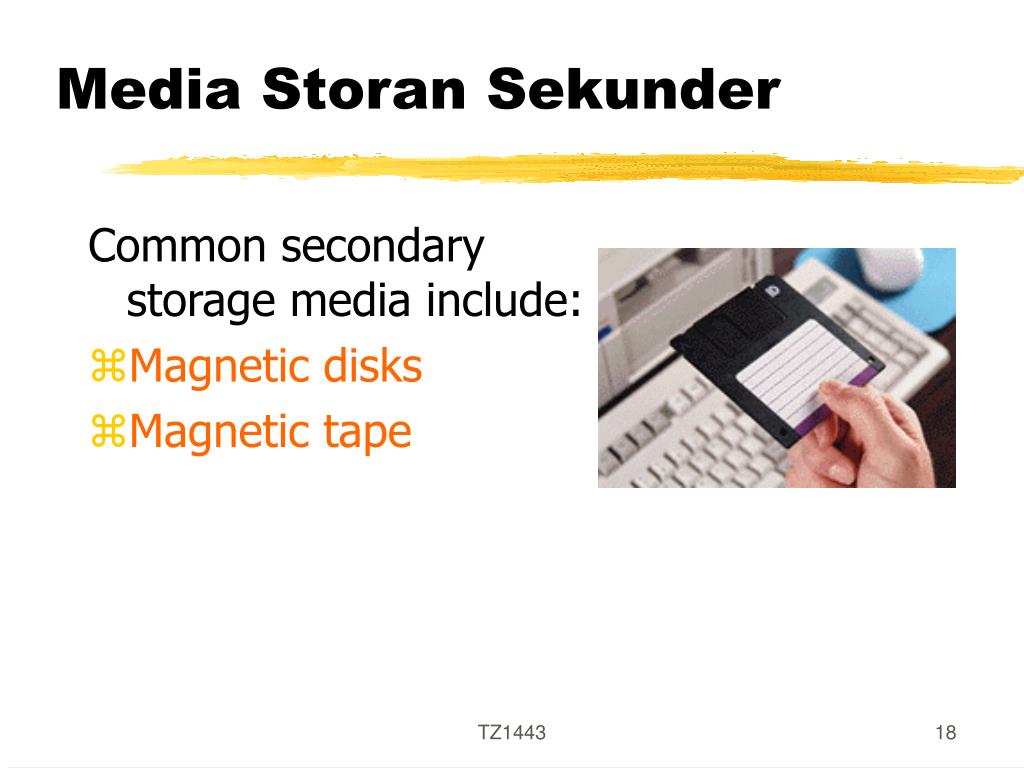

Slide 18

Media Storan Sekunder

Common secondary storage media include:

  • Magnetic disks

  • Magnetic tape

TZ1443

Slide 19

Cakera Magnetik

Magnetic disks include diskettes and hard disks.

TZ1443

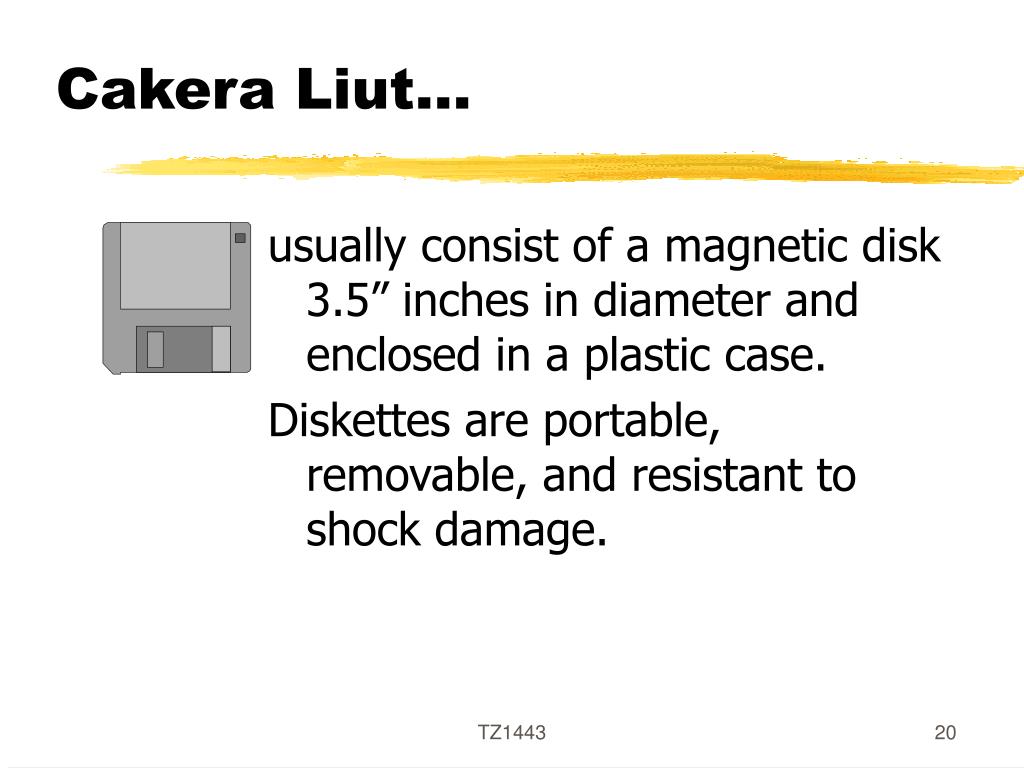

Slide 20

Cakera Liut…

usually consist of a magnetic disk 3.5” inches in diameter and enclosed in a plastic case.

Diskettes are portable, removable, and resistant to shock damage.

TZ1443

Slide 21

Cakera Keras…

data is read by disk drives.

Hard disks usually have more storage capacity than diskettes and can access data faster.

TZ1443

Slide 22

Pita Magnetik…

usually comes on a cartridge and is read by tape drives.

Magnetic tape is used for backup purposes because the tape is inexpensive.

TZ1443

Slide 23

Data vs. Maklumat

Data is put into the computer in the form of input.

Data which has been processed is useful information.

Secondary

Storage

Input

Processing

Output

Data

Information

TZ1443

Slide 24

Komunikasi Data

Data communications is the exchange of data over communications facilities.

There are several ways to arrange communications systems:

  • Decentralized

  • Distributed

TZ1443

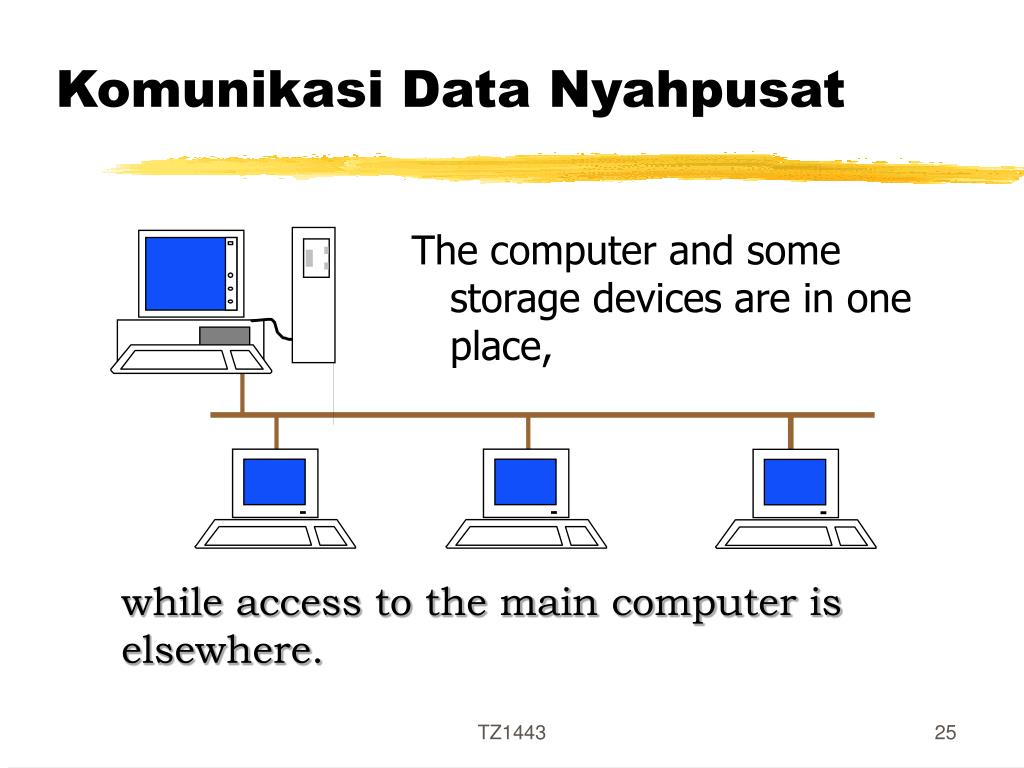

Slide 25

Komunikasi Data Nyahpusat

The computer and some storage devices are in one place,

while access to the main computer is elsewhere.

TZ1443

Slide 26

Komunikasi Data Teragih

Computers and storage devices are distributed over a large area but connected by telephone lines or other communications devices

TZ1443

Slide 27

Komputer dan sumbernya

Resources include hard disks, software, data, and other peripheral devices (e.g. a scanner).

TZ1443

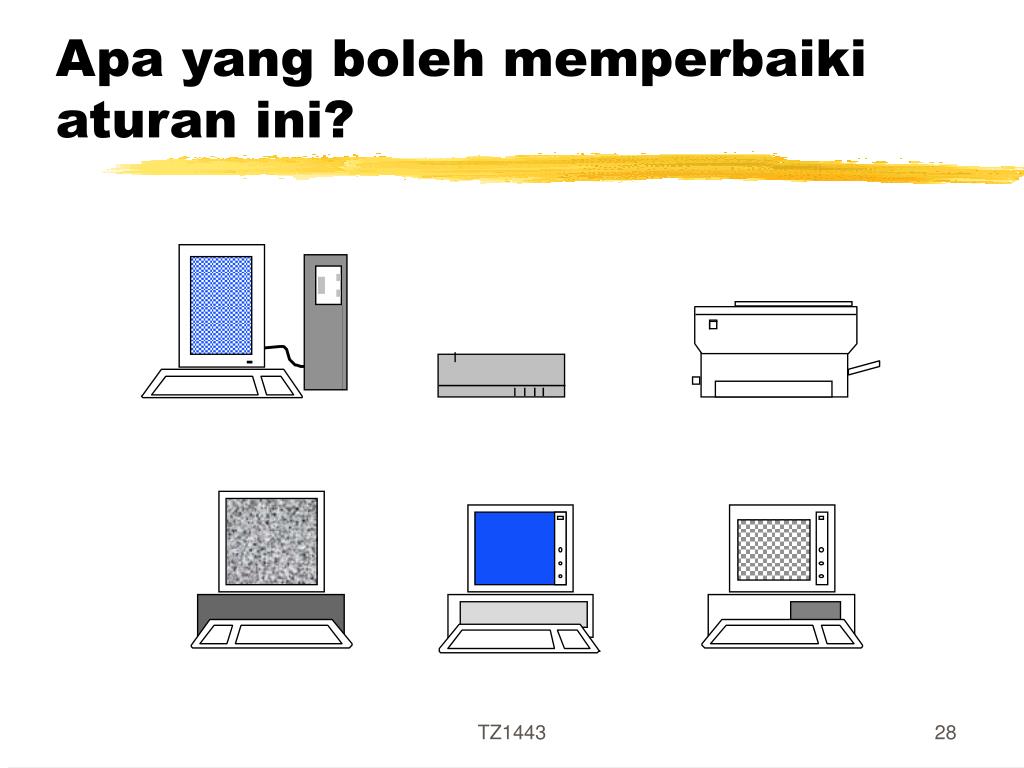

Slide 28

Apa yang boleh memperbaiki aturan ini?

TZ1443

Slide 29

satu rangkaian

TZ1443

Slide 30

Rangkaian…

is formed by connecting computers and their resources by using communication equipment.

Two types of computer networks include:

  • LAN (local area network)

  • WAN (wide-area network)

TZ1443

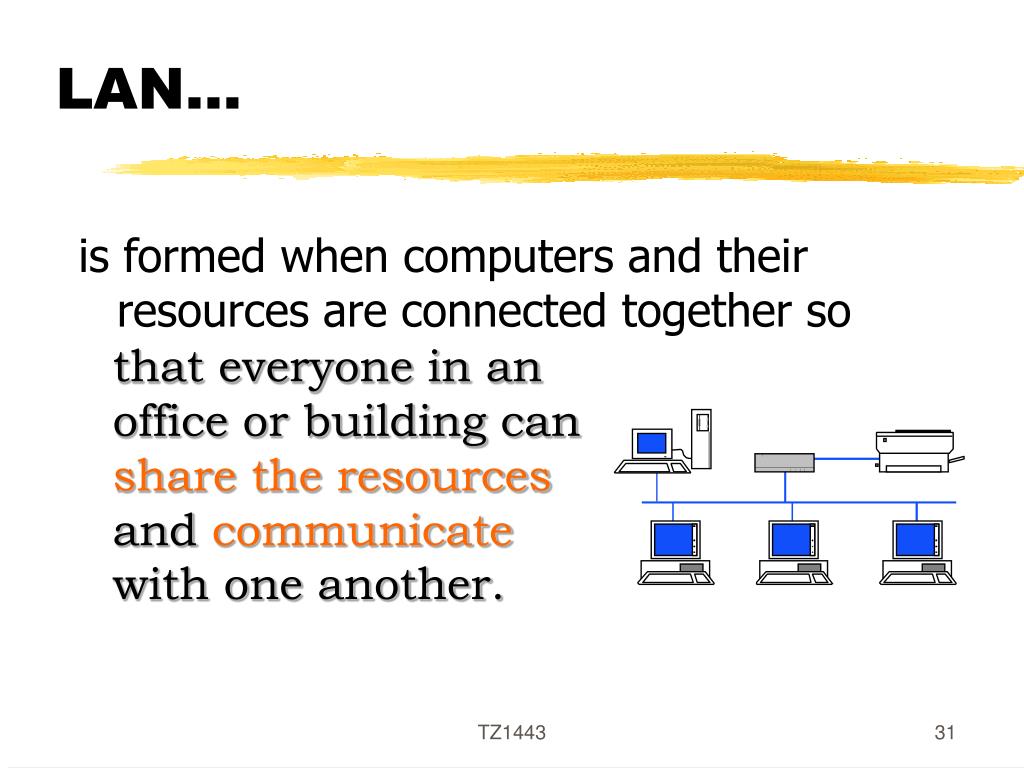

Slide 31

LAN…

is formed when computers and their resources are connected together so

that everyone in an office or building can share the resources and communicate with one another.

TZ1443

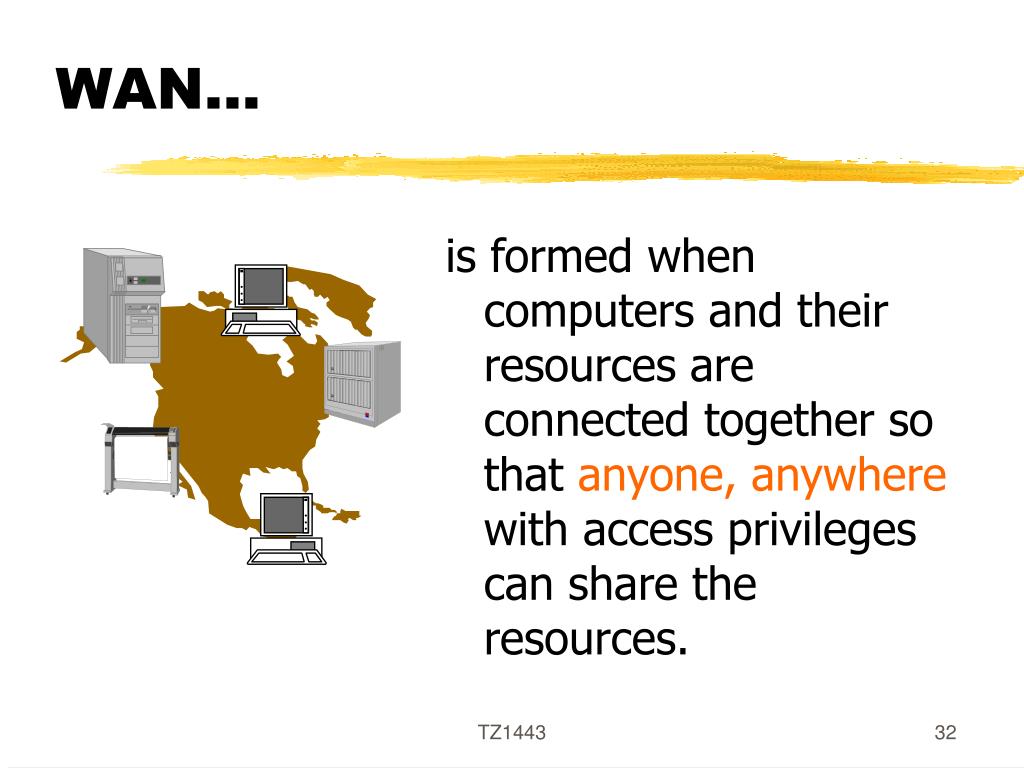

Slide 32

WAN…

is formed when computers and their resources are connected together so that anyone, anywhere with access privileges can share the resources.

TZ1443

Slide 33

Internet…

is a collection of networks that connects computers and their resources around the globe.

TZ1443

Slide 34

Fakta Internet

  • No one owns the Internet

  • It is run by volunteers

  • There is no central headquarters

  • There are no centrally offered services

  • There is no comprehensive index to tell you what information is available

TZ1443

Slide 35

Capaian Internet

To access the Internet, you must first connect to a computer called a server.

You

Server

TZ1443

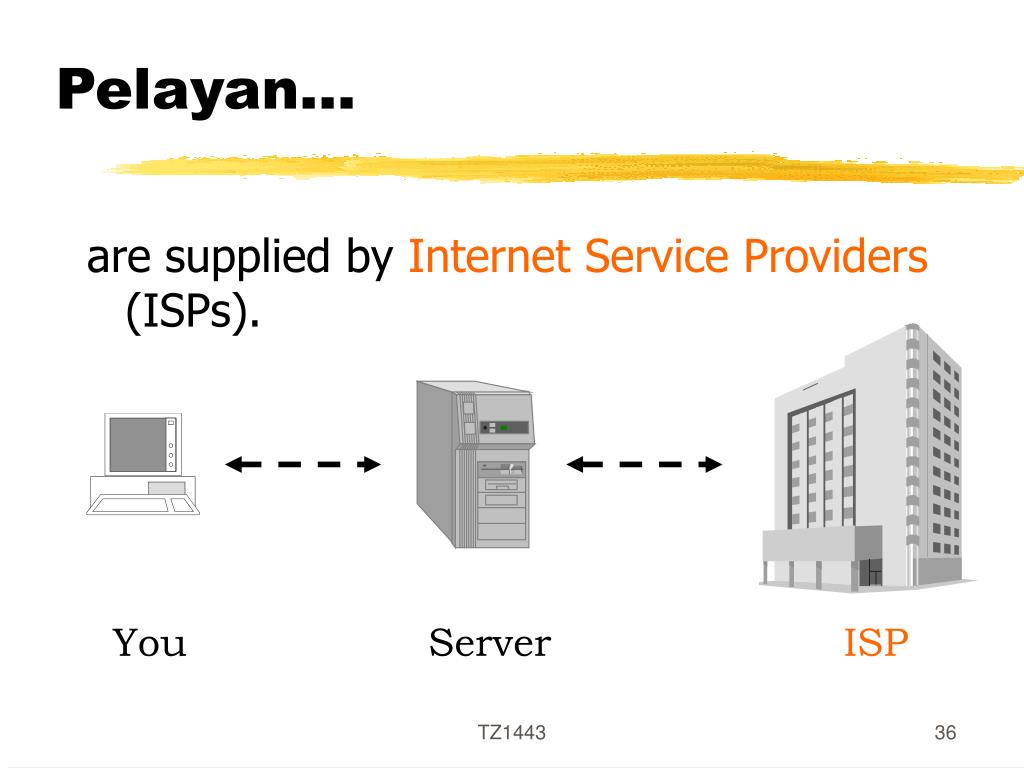

Slide 36

Pelayan…

are supplied by Internet Service Providers (ISPs).

You

Server

ISP

TZ1443

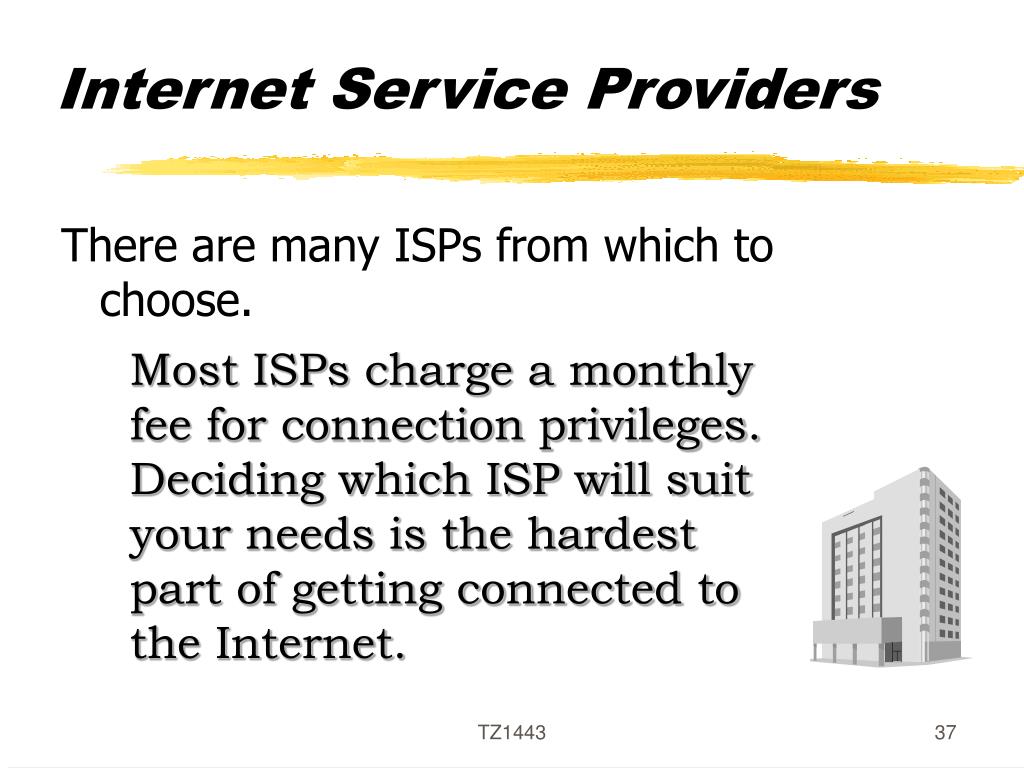

Slide 37

Internet Service Providers

There are many ISPs from which to choose.

Most ISPs charge a monthly fee for connection privileges.

Deciding which ISP will suit your needs is the hardest part of getting connected to the Internet.

TZ1443

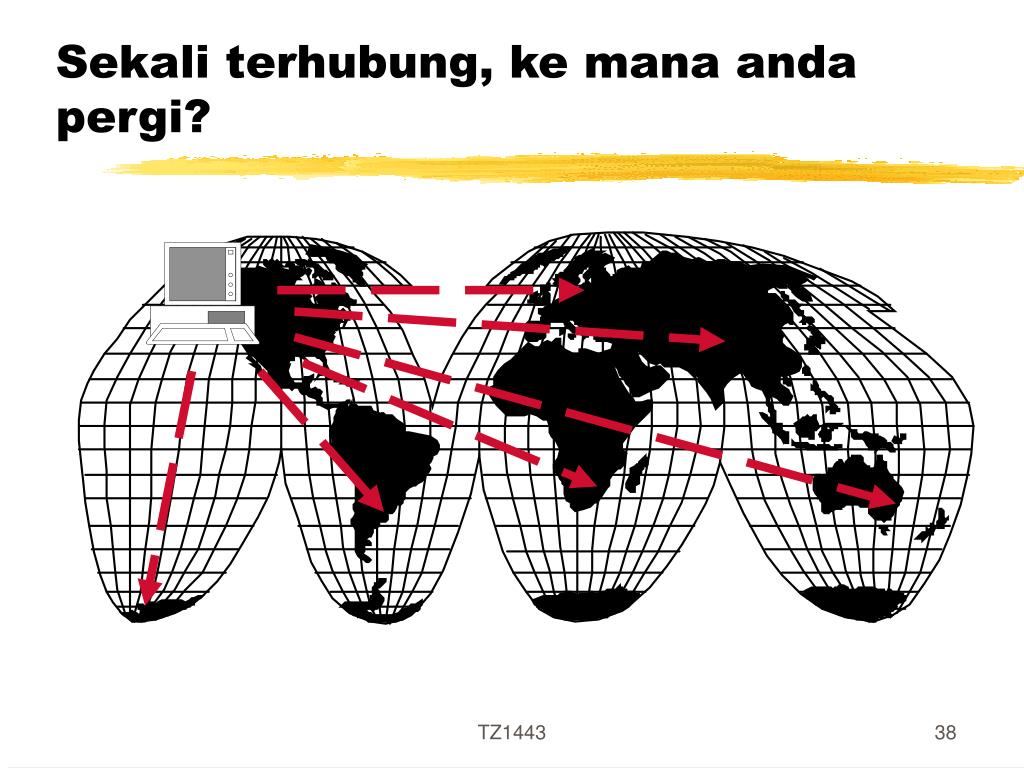

Slide 38

Sekali terhubung, ke mana anda pergi?

TZ1443

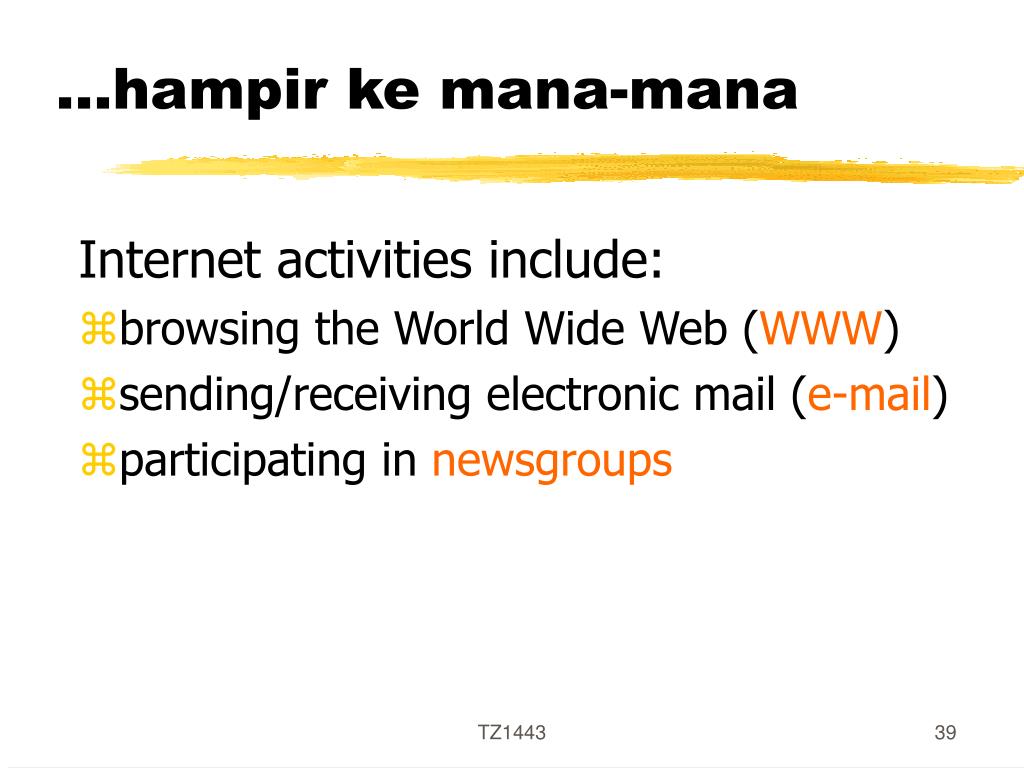

Slide 39

…hampir ke mana-mana

Internet activities include:

  • browsing the World Wide Web (WWW)

  • sending/receiving electronic mail (e-mail)

  • participating in newsgroups

TZ1443

Slide 40

Klasifikasi Komputer

Supercomputer

Mainframe

Minicomputer

PDA

Notebook

Network

Personal

TZ1443

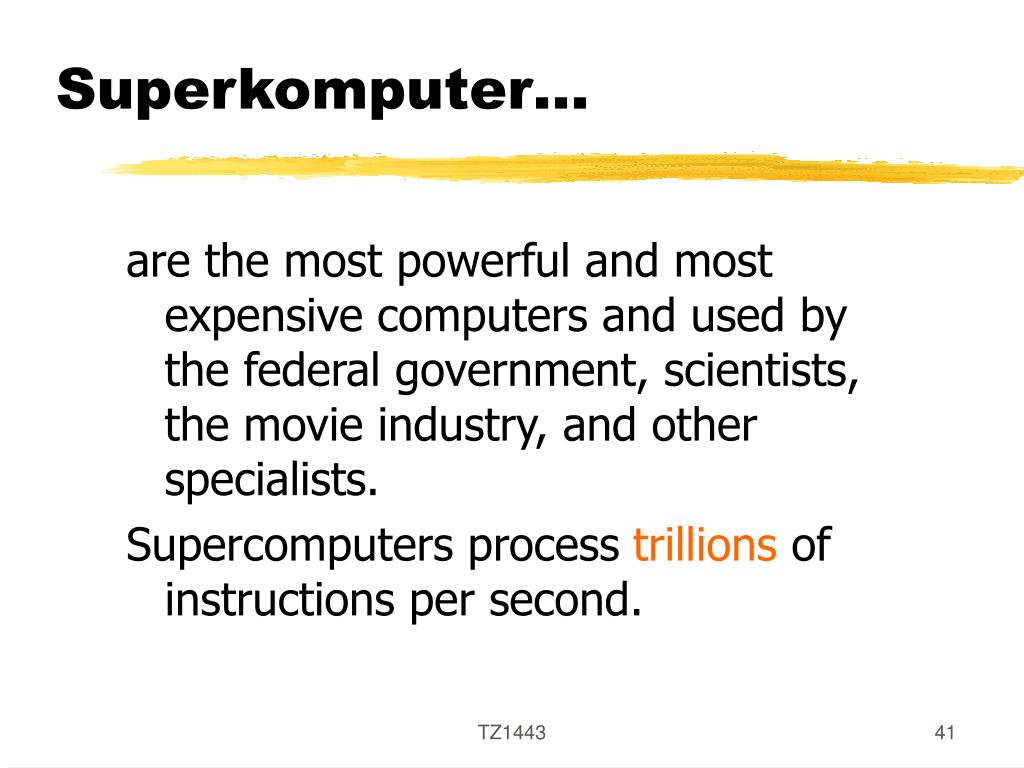

Slide 41

Superkomputer…

are the most powerful and most expensive computers and used by the federal government, scientists, the movie industry, and other specialists.

Supercomputers process trillions of instructions per second.

TZ1443

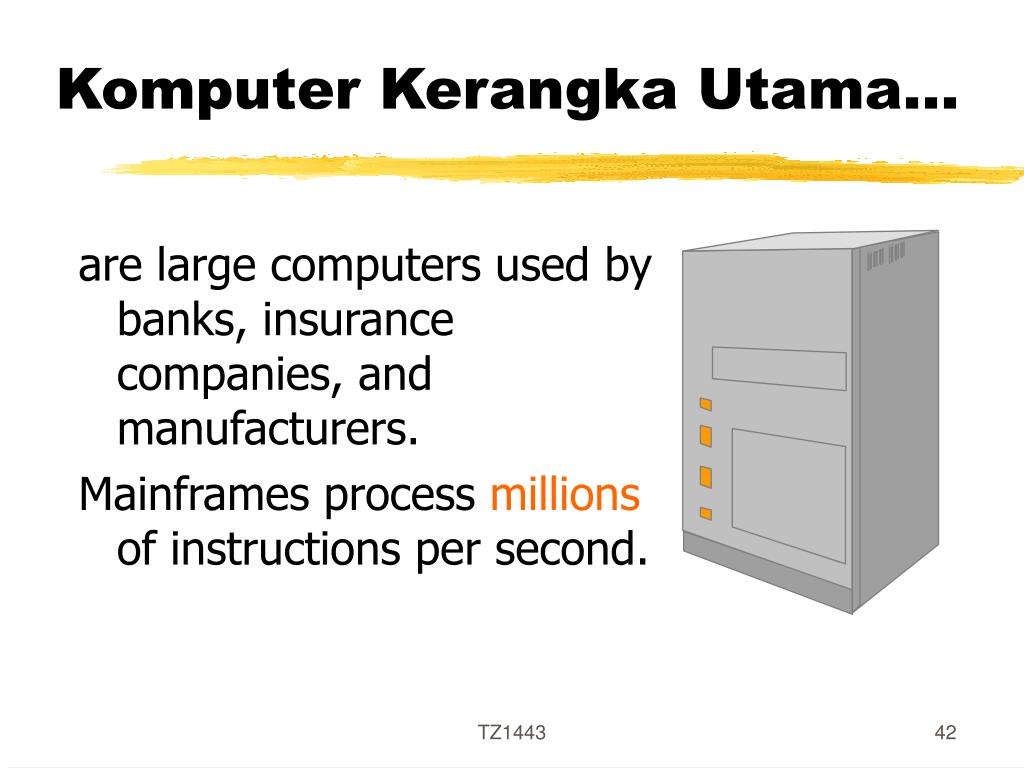

Slide 42

Komputer Kerangka Utama…

are large computers used by banks, insurance companies, and manufacturers.

Mainframes process millions of instructions per second.

TZ1443

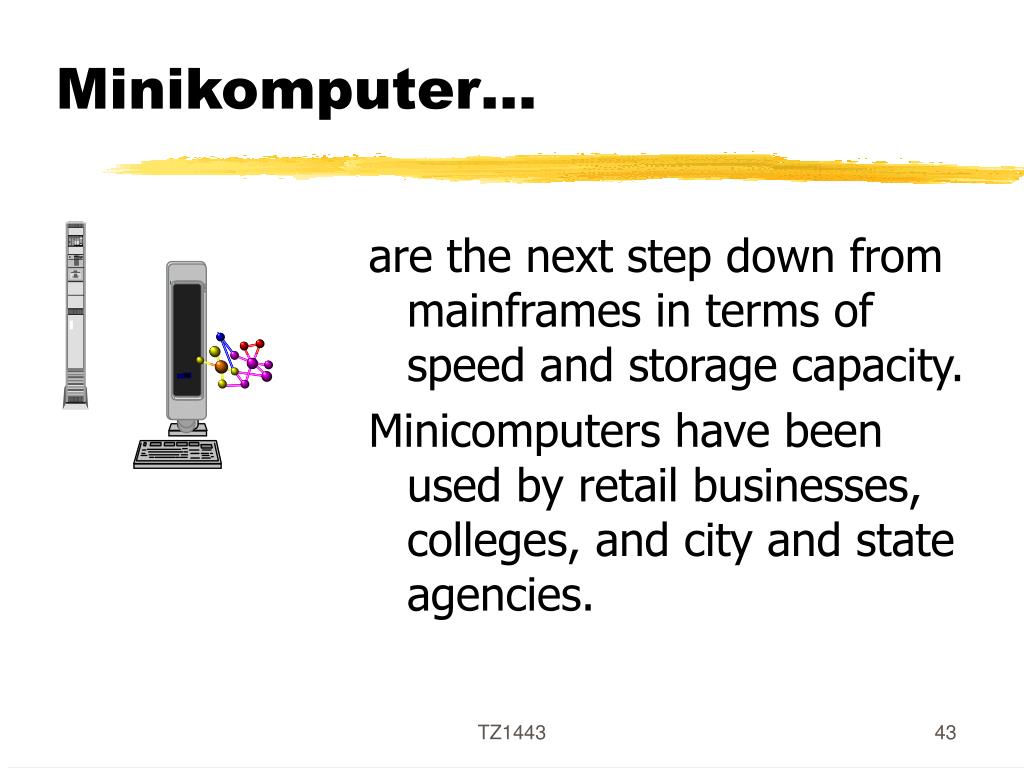

Slide 43

Minikomputer…

are the next step down from mainframes in terms of speed and storage capacity.

Minicomputers have been used by retail businesses, colleges, and city and state agencies.

TZ1443

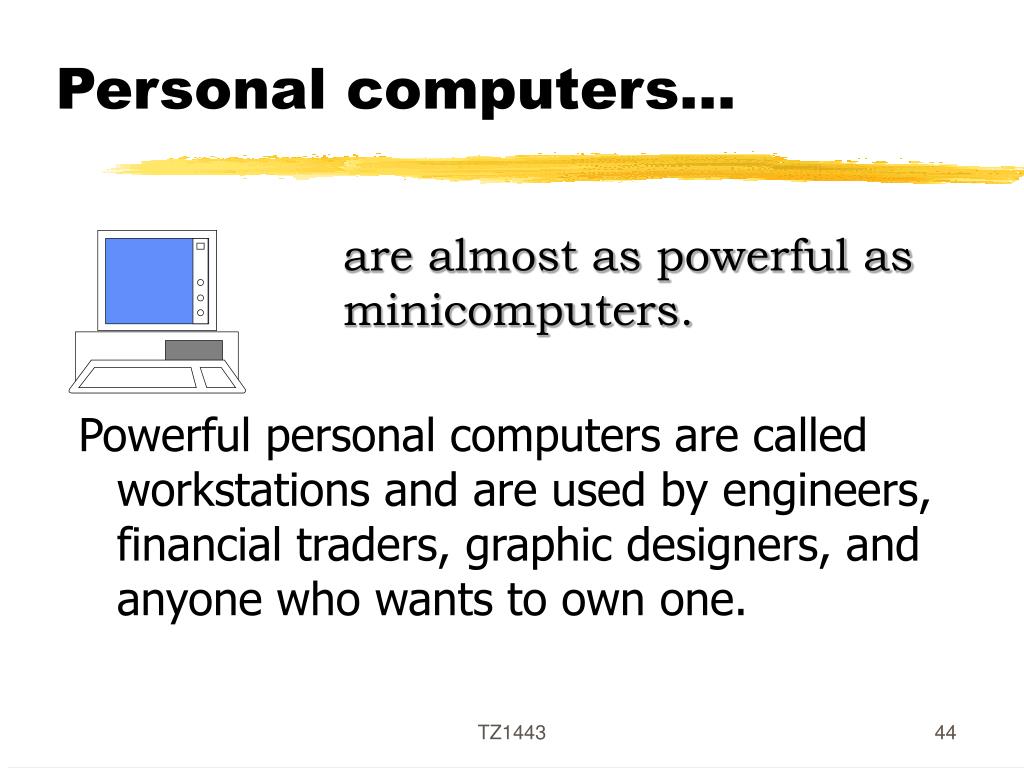

Slide 44

Personal computers…

Powerful personal computers are called workstations and are used by engineers, financial traders, graphic designers, and anyone who wants to own one.

are almost as powerful as minicomputers.

TZ1443

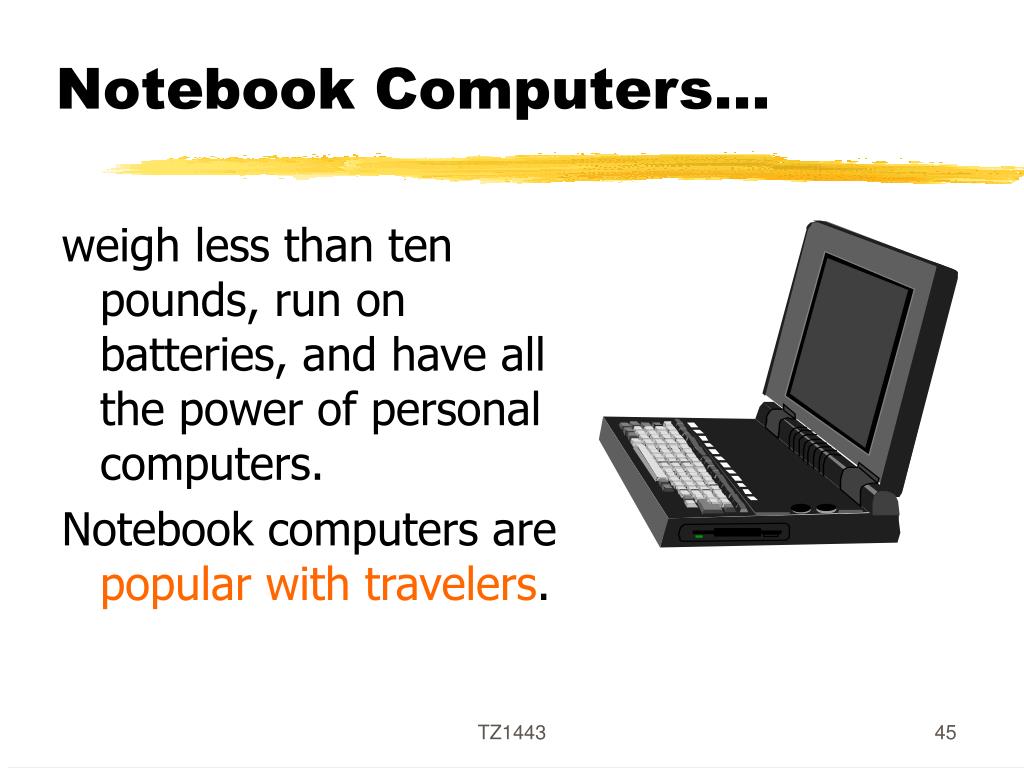

Slide 45

Notebook Computers…

weigh less than ten pounds, run on batteries, and have all the power of personal computers.

Notebook computers are popular with travelers.

TZ1443

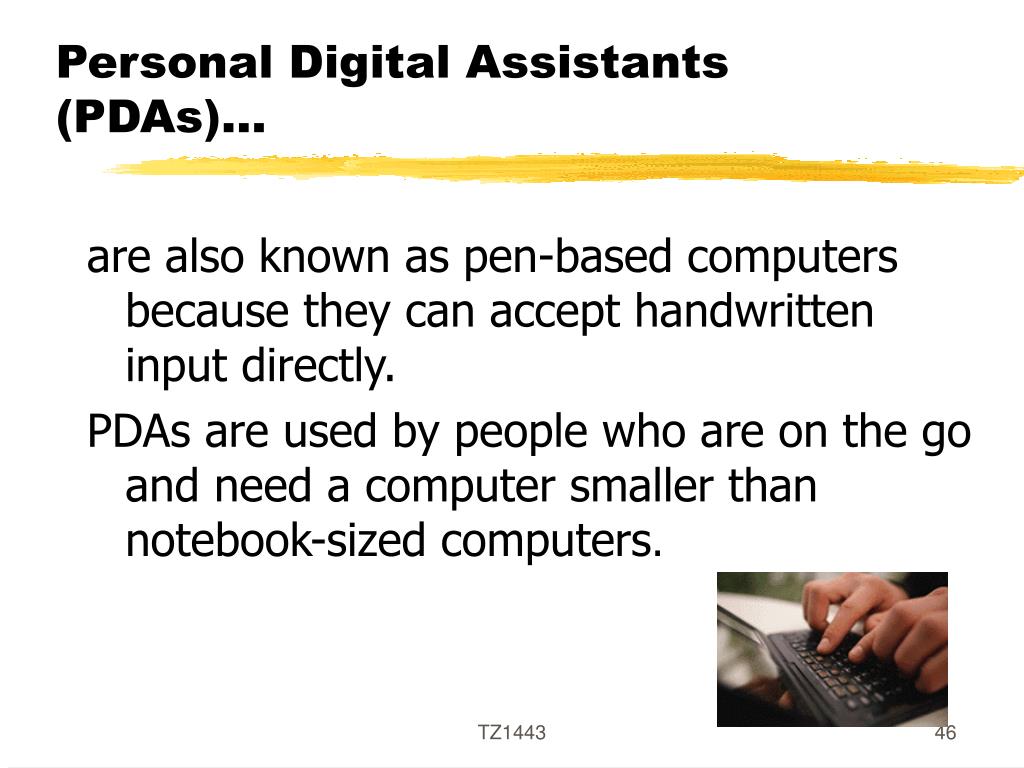

Slide 46

Personal Digital Assistants (PDAs)…

are also known as pen-based computers because they can accept handwritten input directly.

PDAs are used by people who are on the go and need a computer smaller than notebook-sized computers.

TZ1443

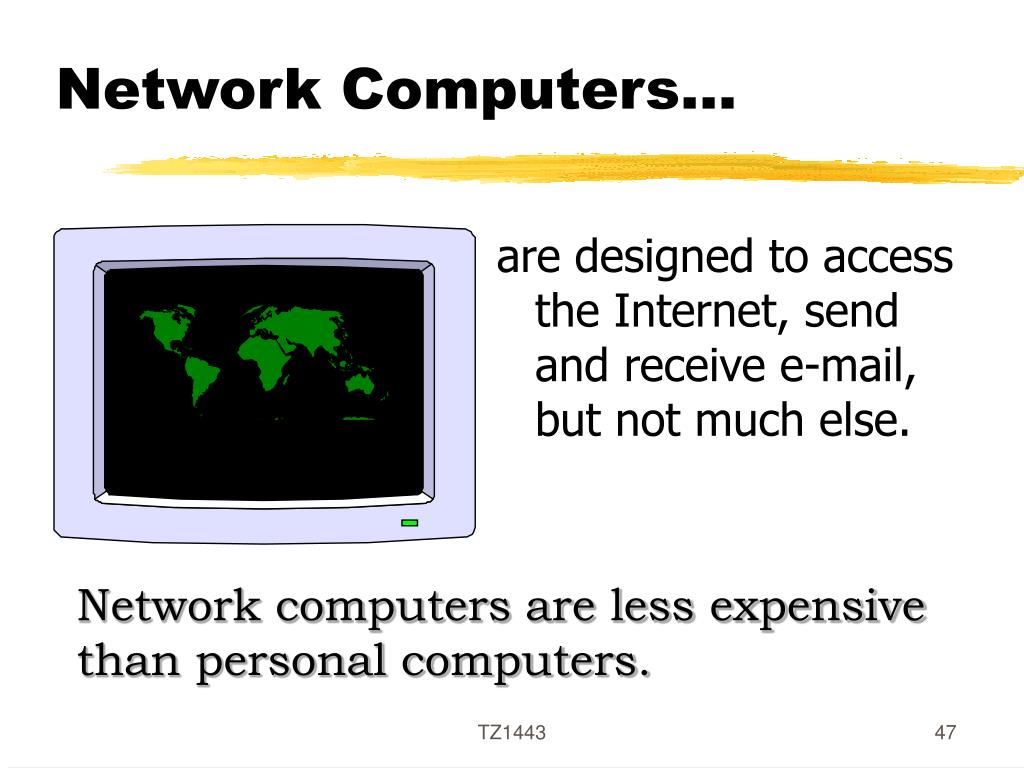

Slide 47

Network Computers…

are designed to access the Internet, send and receive e-mail, but not much else.

login:

password:

tree

******

Network computers are less expensive than personal computers.

TZ1443

Slide 48

Fungsi Sistem Komputer

Terdapat empat fungsi utama sistem komputer:

Storan

Sekunder

Output

Input

Proses

TZ1443

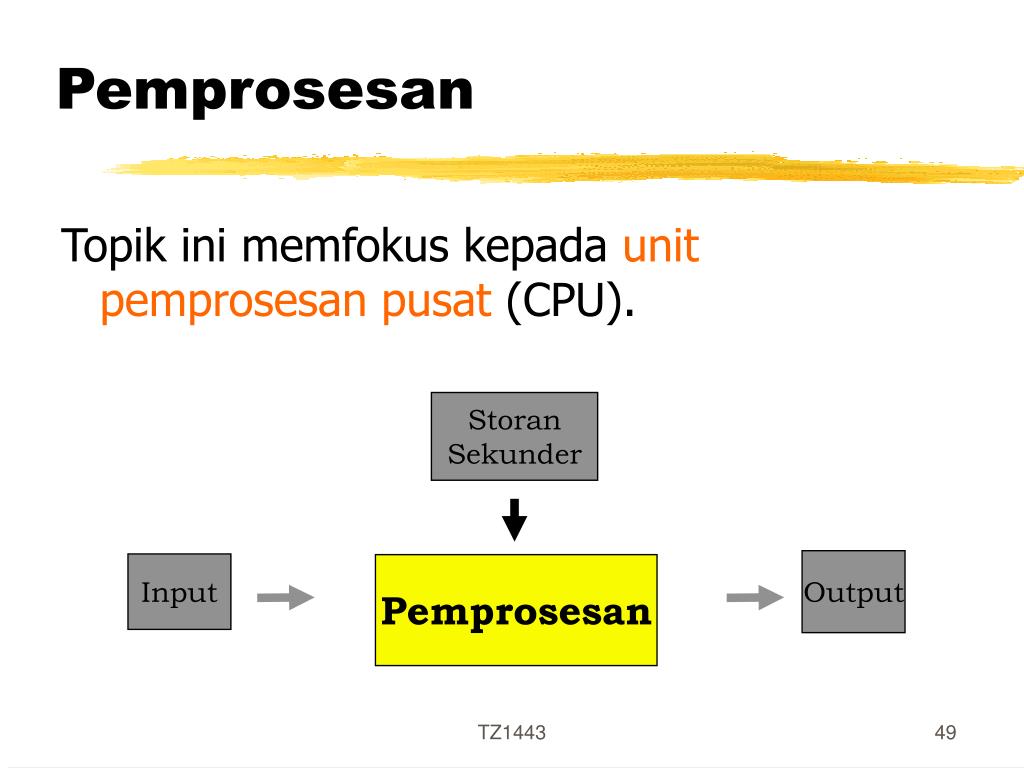

Slide 49

Pemprosesan

Topik ini memfokus kepada unit pemprosesan pusat (CPU).

Storan

Sekunder

Output

Input

Pemprosesan

TZ1443

Slide 50

CPU

CPU berinteraksi secara rapat dengan ingatan (storan utama).

CPU

Ingatan, walau bagaimanapun, bukanlah sebahagian daripadaCPU.

Ingatan

TZ1443

Slide 51

Unit Kawalan

Registers

ALU

Bahagian-bahagian CPU

CPU terdiri daripada beberapa bahagian termasuk:

  • Unit Kawalan

  • Unit Aritmetik/

  • Logik (ALU)

  • Alat Daftar

  • (Registers)

TZ1443

Slide 52

Control Unit

Unit Kawalan…

mengarah bahagian sistem komputer lain untuk melakukan suruhan-suruhan atur cara tersimpan.

Unit kawalan berkomunikasi dengan ALU dan ingatan.

TZ1443

Slide 53

ALU

The Arithmetic/Logic Unit (ALU)…

Melaksanakan operasi matematik dan juga operasi logikal.

TZ1443

Slide 54

Operasi Matematik

ALU boleh melakukan empat jenis pengiraan matematik:

  • penambahan

  • penolakan

  • pendaraban

  • pembahagian

TZ1443

Slide 55

Operasi Logik

ALU boleh melaksanakan operasi logikal.

Operasi logikal boleh diuji bagi keadaan ini:

  • Sama-dengan/Equal-to (=)

  • Lebih kecil daripada/Less-than (<)

  • Lebih besar daripada/Greater-than (>)

TZ1443

Slide 56

Jika

=

=

Maka

Equal-to Condition

Dalam ujian bagi keadaan ini, ALU membezakan dua nilai untuk menentukan jika mereka adalah sama.

TZ1443

Slide 57

Jika

=

<

Maka

Less-than Condition

Dalam ujian bagi keadaan ini, ALU membezakan nilai untuk menentukan jika satu nilai adalah lebih kecil daripada yang lain.

TZ1443

Slide 58

Jika

=

>

Maka

Greater-than Condition

Dalam ujian bagi keadaan ini, ALU membezakan nilai untuk menentukan jika satu nilai adalah lebih besar daripada lain.

TZ1443

Slide 59

Registers

Registers…

ialah kawasan storan sementara bagi data ataupun suruhan.

Data diletakkan secara sementara dalam registers boleh dicapai pada kelajuan yang lebih daripada data disimpan dalam ingatan.

TZ1443

Slide 60

Tugas-tugas Registers

Tanggungjawab khas diberikan kepada registers:

  • Accumulator

  • Address register

  • Storage register

  • General-purpose register

TZ1443

Slide 61

Registers

Accumulator…

kutip dan simpan secara sementara hasil operasi pengiraan dan logikal yang sedang dilaksanakan.

Accumulator

TZ1443

Slide 62

Registers

The Address Register…

menjejak di mana suruhan atau cebisan data disimpan dalam ingatan, dengan menggunakan alamat.

Address Register

TZ1443

Slide 63

Registers

The Storage Register…

memegang secara sementara data diambil daripada atau dalam perjalanan ke ingatan.

Storage Register

TZ1443

Slide 64

Registers

The General-Purpose Register…

digunakan untuk beberapa fungsi, seperti suruhan-suruhan bagi melaksanakan operasi aritmetik.

General-purpose Register

TZ1443

Slide 65

Ingatan (Storan Utama)

Ingatan ialah bahagian komputer yang menyimpan data dan suruhan-suruhan atur cara bagi pemprosesan.

CPU

Ingatan

TZ1443

Slide 66

Ingatan…

juga dirujuk sebagai RAM (random-access memory).

CPU

RAM ialah sementara, terhad, dan lebih mahal daripada storan sekunder.

Ingatan

TZ1443

Slide 67

Melaksanakan Suruhan-suruhan Atur cara

Sebelum CPU boleh melaksanakan sesuatu atur cara, suruhan-suruhan dan data atur cara mestilah diletakkan ke dalam ingatan daripada suatu peranti input ataupun storan.

Storan

Sekunder

Input

Pemprosesan

TZ1443

Slide 68

CPU

Ingatan

Melaksanakan Suruhan-suruhan Atur cara

Setelah data dan suruhan yang diperlukan berada di dalam ingatan, CPU menjalankan langkah-langkah berikut bagi setiap suruhan:

  • Fetching

  • Decoding

  • Executing

  • Storing

TZ1443

Slide 69

Unit

Kawalan

ALU

Registers

Fetching Instructions

Unit kawalan ambil (fetches) suruhan daripada ingatan.

Ingatan

TZ1443

Slide 70

Unit

Kawalan

ALU

Registers

Decoding Instructions

Unit kawalan menyahkod (decodes) suruhan dan mengarah supaya data yang diperlukan dibawa daripada ingatan ke ALU.

Ingatan

TZ1443

Slide 71

Unit

Kawalan

ALU

Registers

Executing Arithmetic/Logic Operations

ALU melaksanakan operasi aritmetik atau logikal ke atas data.

Ingatan

TZ1443

Slide 72

Unit

Kawalan

ALU

Registers

Menyimpan Hasil

ALU menyimpan hasil operasinya ke atas data ke dalam ingatan atau dalam register.

Ingatan

TZ1443

Slide 73

Unit

Kawalan

ALU

Registers

Ingatan

Melaksanakan Suruhan-suruhan Atur cara

Kemudian, unit kawalan menghantar hasil dalam ingatan keluar ke suatu peranti output ataupun storan sekunder.

Storan

Sekunder

Output

TZ1443

Slide 74

Unit

Kawalan

ALU

Unit

Kawalan

Ingatan

Ingatan

Masa Suruhan

Masa diambil untuk ambil sesuatu suruhan dan nyahkod dipanggil masa suruhan.

+

TZ1443

Slide 75

ALU

ALU

Registers

Ingatan

Masa Perlakuan

Masa diambil untuk melakukan suatu operasi ALU dan kemudiannya menyimpan hasilnya dipanggil masa perlakuan.

+

TZ1443

Slide 76

Kitaran Mesin

Kombinasi I-time dan E-time dipanggil kitaran mesin.

I-

time

E-

time

KitaranMesin

TZ1443

Slide 77

Lokasi dan Alamat Ingatan

Unit kawalan boleh mencari data dan suruhan kerana setiap lokasi dalam ingatan mempunyai alamat.

Unit

Kawalan

Ingatan

TZ1443

Slide 78

Lokasi Storan

Setiap lokasi dalam ingatan dikenalpasti melalui suatu alamat.

Ingatan

Setiap lokasi mempunyai suatu alamat unik.

TZ1443

Slide 79

Alamat Simbolik

Pilihan lokasi dalam ingatan adalah secara arbitrari/ sembarangan.

17

$

%

Pat

Alamat hanya boleh memegang satu nombor atau perkataan.

364

Ingatan

TZ1443

Slide 80

Perwakilan Data

Sistem di mana kesemua data komputer diwakil dan dimanipulasikan dipanggil sistem perduaan.

TZ1443

Slide 81

Sistem Perduaan

Sistem perduaan hanya mempunyai dua digit untuk mewakili kesemua nilai.

Ini adalah kerana dua keadaan sistem elektrikal komputer

—on dan off.

TZ1443

Slide 82

Suis Off/On

Komputer boleh mewakilkan data dengan membentuk kombinasi suis offatauon.

atau

off

on

TZ1443

Slide 83

Kosong atau Satu?

Sistem perduaan juga boleh diwakilkan oleh digit kosong dan satu.

0

atau

1

Kosong (off) dan satu (on) menjadikan dua digit dalam sistem perduaan.

TZ1443

Slide 84

Bit

Setiap 0 atau 1 dalam sistem perduaan ini dipanggil bit.

satu bit

dua bits

tiga bits

TZ1443

Slide 85

0

1

0

0

1

0

1

0

Bait

Satu kumpulan 8 bitdipanggil satu bait.

TZ1443

Slide 86

0

1

0

0

1

0

1

0

Satu Aksara Data

Setiap bait mewakili satu aksara data (satu huruf, digit, atau aksara khas).

J

=

TZ1443

Slide 87

Penyimpanan (Bait)

Kapasiti storan dan ingatan dijelmakan dalam bilangan bait ia boleh pegang:

1 kilobait = 210 or 1024 bait

1 megabait = 220 or 1,048,576 bait

1 gigabait = 230 or 1,073,741,824 bait

TZ1443

Slide 88

Perkataan Komputer

Perkataan komputer ditakrifkan sebagai bilangan bit yang membentuk suatu unit am data.

TZ1443

Slide 89

Computer Word Length

Panjang perkataan berbeza mengikut komputer. Contohnya:

8 bit = 1 bait = satu panjang perkataan

64 bit = 8 bait = satu panjang perkataan

TZ1443

Slide 90

Pengkodan Komputer

Kod bagi menentukan kumpulan bit mana mewakili aksara mana pada papan kekunci dikenali sebagai ASCII.

TZ1443

Slide 91

0

1

0

0

1

0

1

0

ASCII

ASCII telah diterimapakai, sebagai piawai, oleh kerajaan AS dan boleh dijumpai dala berbagai komputer.

J

=

ASCII-8 kod

Aksara

papan kekunci

TZ1443

Slide 92

Di dalam Komputer

Papan rata di dalam komputer peribadi yang memegang litar ialah papan induk.

TZ1443

Slide 93

Papan Induk

Papan induk termasuk:

  • Mikropemproses

  • Komponen ingatan

TZ1443

Slide 94

Mikropemproses…

ialah CPU komputer peribadi. Ia berbentuk seperti cip komputer.

Mikropemproses mengandungi suis elektronik kecil/halus (transistor).

TZ1443

Slide 95

Suis Mikropemproses

Jika arus elektrik melalui transistor, suis on.

Jika tiada arus melalui, suis off.

Suatu kombinasi transistor boleh membentuk suatu kombinasi bit.

TZ1443

Slide 96

Ingatan…

komponen adalah juga cip.

Ingatan semikonduktor bentuk ini menyimpan data dalam bentuk perduaan (off/on atau kosong/satu).

Storan boleh jadi sementara (RAM) atau kekal (ROM).

TZ1443

Slide 97

RAM…

bermaksud random-access memory.

Cip RAM boleh dicapai dengan senang dan pantas—tidak kira di mana data itu disimpan.

RAM biasanya storan meruap (volatile) di mana jika kuasa dipadamkan (off), kandungannya akan hilang.

TZ1443

Slide 98

ROM…

ialah read-only memory.

Cip ROM mengandungi atur cara dan data yang secara kekal pada cip.

Kandungannya tidak hilang apabila kuasa dipadamkan.

TZ1443

Slide 99

Kelajuan dan Kuasa Komputer

Kelajuan dan kuasa ditentukan oleh:

  • Kelajuan mikropemproses

  • Bus lines

  • Cache

  • Flash memory

  • RISC

  • Pemprosesan selari

TZ1443

Slide 100

Kelajuan Mikropemproses

Kelajuan mikropemproses boleh diukur dengan berbagai cara:

  • Megahertz

  • MIPS

  • Megaflops

TZ1443

Slide 101

Megahertz

Megahertz (MHz) ialah satu juta kitaran mesin per saat.

TZ1443

Slide 102

MIPS

MIPS ialah satu juta suruhan per saat.

TZ1443

Slide 103

Megaflops

Megaflops ialah satu juta operasi floating-point per saat.

TZ1443

Slide 104

Bus Lines

Ialah satu set laluan elektrik selari, ianya seperti satu kaedah pengangkutan data.

TZ1443

Slide 105

Lebar Bas

Amaun data yang boleh dibawa pada sesuatu masa ialah lebar bas

(lebih lebar = lebih banyak data).

TZ1443

Slide 106

Cache

Cache ialah secara relatifnya blok kecil ingatan amat pantas.

Data dan suruhan disimpan di dalam cache ialah yang paling terbaru atau paling kerap digunakan.

Cache memperlajukan penghantaran dalaman data dan suruhan perisian.

TZ1443

Slide 107

Flash Memory

Capaian data dan suruhan daripada dalam CPU adalah pantas tetapi tidak apabila ianya datang daripada peranti storan sekunder.

Flash memory ialah tidak meruap (seperti storan sekunder) tetapi membenarkan capaian pantas (seperti RAM).

  • Contoh: pada telefon selular & kad kredit

TZ1443

Slide 108

RISC

Komputer RISC baru mempunyai cip dengan suruhan yang kurang supaya membuatkan mereka bekerja lebih pantas.

Mesin lama, lebih perlahan, mempunyai cip (dipanggil CISC) dengan suruhan yang jarang atau tidak pernah digunakan.

TZ1443

Slide 109

Pemprosesan Selari

Penggunaan beberapa pemproses pada masa yang sama (secara selari) meningkatkan kelajuan pemprosesan dengan hebatnya.

Apabila pemprosesan selari, komputer boleh memulakan tugas lain sebelum jujukan fetch-decode-execute-store selesai.

TZ1443

Slide 110

Kesimpulan

Tidak kira strategi reka bentuk dan pemprosesan komputer, matlamatnya adalah sama: untuk menukar data mentah kepada maklumat berguna.

TZ1443


Copyright © 2014 SlideServe. All rights reserved | Powered By DigitalOfficePro
