  1. Presentation Medical InstrumentTeam Project Professor. 우응제 Team.7 1등 전현재 남형규 송정용 이혜수 조성준

  2. ECG Measurement System ADC ECG Amplifier uP Display 입력에서 구리선 3개를 뽑아냄 (Analog) (Digital) 전극 “ ionic” Current “ electronic” Current 변환이 일어나는 곳이 전극 ! 도체부착

  3. Equivalent circuit Model Cd1 전극이 붙는 자리 (전극을 피부에 붙이면 DC 전압이 발생 ) Rb1 Rs1 5mV Ec1 Rd1 0V 전극의 재질,크기, 모양에 따라 다르다. Cd2 Rb2 Rs2 Ec2 Rd2 Cd3 Rb3 Rs3 Ec3 Rd3 심장에서 만들어지는 전압

  4. Stage 1. buffer 차등증폭기를 바로 연결하면 loading effect가 발생하므로 buffer를 우선! Rin 크게 하기 위해 사용 - V1 + + Vin - Amplifier 입력전압

  5. 심장에서 만들어지는 전압 Vin = Vecg + Vc = Vp – Vn (Vc 는 En1과 En2의 차) Contact Potential 접촉전압(피부.전극 사이) ~±300mV까지 생길수 있음 0.05~100hz V1 Vin = Vecg + Vc ↕5v If, 1+2R2/R1=1000 ↕5mv 5mv 300mv 300v Saturation 되어 출력 x 전극을 붙이고 움직이면 Vc가 변한다. -5mv

  6. Stage 2. 차등증폭기buffer 연결 후, 증폭을 위해 차등증폭기를 달아준다. R1=1K, R2=7K, R3=R4로설정 V2 15배 증폭! Vin = Vecg + Vc V2 (5v 아래에 있다.) ↕5mv ↕75mv 4.5v 300mv

  7. Stage 3. High pass filter DC 성분을 없애고 더 증폭 시키기 위해 high pass filter를 사용한다! V2 V3 미지수 임의로 지정 (R5=3.3M, C1=1uF) V3 증폭하여야 한다! Signal이 0.05에서 시작 ↕75mv

  8. Stage 4. Low pass filter High pass filter 연결 후, 비반전 Low pass filter를 연결한다. R8=1K, R9=69K로설정 V4 70배 증폭! V4 5.25v

  9. Result ECG를 입력 받아 Stage 1~4를 거친 결과를 알아보자! 5mV 심장에서 만들어진 전압 최종출력전압 V4 0V 5.25v 차단 주파수 0.05Hz (high pass) ~ 100Hz (low pass) 범위에서 1000배 이상 증폭된 출력신호를 얻을 수 있다.

  10. 전극을 만드는 기본적인 구조 - + e- e- I Cl- C C Na+ 음극 (cathode) 양극 (anode)

  11. Case 1. pt electrode M M L L K K 1 7 8 8 2 2 원래는 18개의 전자가 다 있어야지 stable 한 상태가 되는데 Cl 은 최외각에 전자가 7개 밖에 없어서 원래는 18개의 전자가 다 있어야지 stable 한 상태가 되는데 Na 은 최외각에 전자가 1개 밖에 없어서

  12. Case 1. pt electrode E - + I -Q +Q -Q +Q pt pt Charge double layer = CDL Charge double layer = CDL

  13. Case 1. pt electrode i) E < 2[v], I = 0 (외부) Eext -> Na과 Cl 이동(용액) 전자 이동(도체,도선) -> Charge double layer -> No chemical reaction -> 내부 Eint -> 전계상쇄 -> I = 0 ii) E > 2[v], I > 0 음극 양극 Pt전극<-전원<-양극 Pt전극->전원->음극 용액 내 이동

  14. Case 1. pt electrode 요약- pt 전극은 변하지 않음!!! - CDL을 통과하는 전하가 적음!!!-> Capacitor - 교류 인가 시에는 용액에서 Na과 Cl이 이동 CDL의 극성이 변화!!! - 분극 전극(polarization electrode)!!!

  15. Case 1. pt electrode 전극 – 전해질 경계의 등가회로 (=2v for pt) Ehc: Half-cell Potential(HCP)

  16. Case 2. Ag/AgCl electrode - + I E AgCl AgCl Ag Ag Charge double layer = CDL Charge double layer = CDL

  17. Case 2. Ag/AgCl electrode If) E > 0.1[v], I > 0 용액을 통해서 이동 음극 양극 음극<-전원(전선)<-양극 양극->전원(전선)->음극 Ag 감소 AgCl 증가 Ag 증가 AgCl 감소

  18. Case 2. Ag/AgCl electrode 요약- Ag/AgCl 전극 변화. - CDL을 통해서 Charge가 이동. - 교류의 경우에는 양극/음극 역할 변경. - 비분극형 전극(Non-polarization electrode)

  19. Case 2. Ag/AgCl electrode Non-polarization electrode

  20. 병리학의 분류 Anatomical Pathology(해부병리) 인체의 각 장기의 형태학. 장기나 세포, 조직을 육안으로 보거나, 현미경으로 본 후 장기의 현재 상태, 질병 상태를 진단 Clinical Pathology(임상병리) 임상병리사는 의사의 지시에 따라 질병의 예방이나 진단, 치료를 돕기 위해 병원에서 환자들의 혈액, 소변, 체액, 조직 등을 이용하여 각종 의학적 검사를 수행하고 분석한다

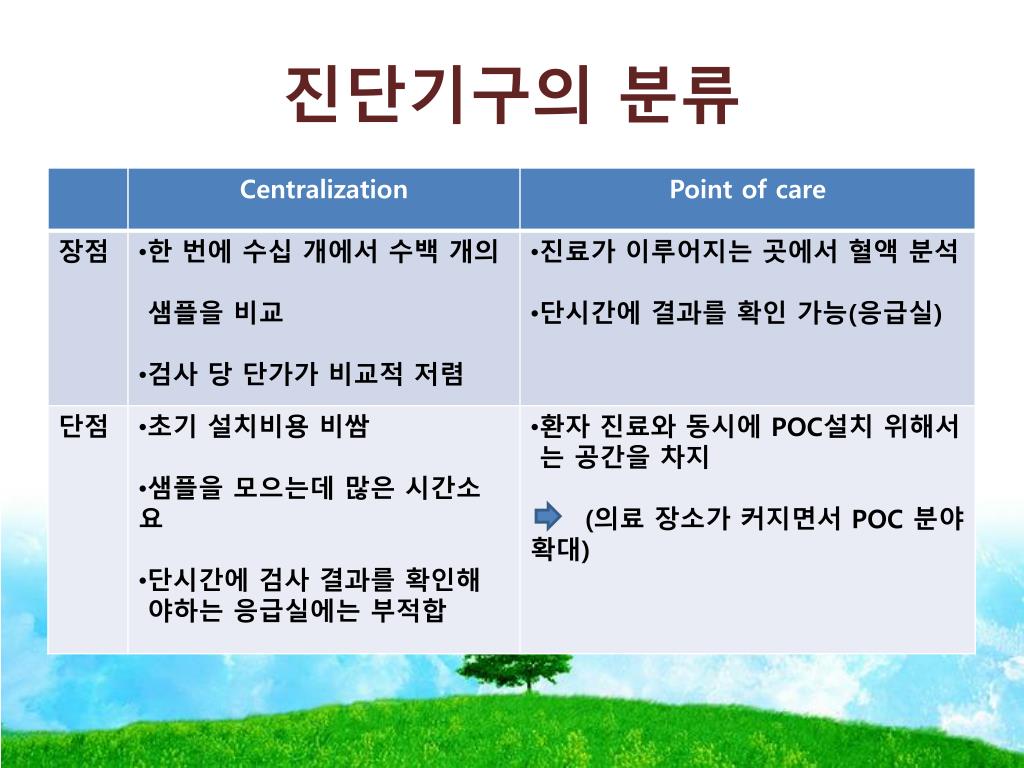

  21. 진단기구의 분류

  22. Critical-care analytes 호흡관련 질병 산도,수소원소의 양

  23. pH 측정 V Reference Electrode HCl 용액 Sample H+Responsive glass membrane

  24. Pco2 측정

  25. PO2 측정 Ag/AgCl 전극 +0.7V- Sample A 전류측정 i Sample O2 Membrane Glass coated Pt전극 Cathode Anode

  26. PO2 측정 • 플래티늄 전극 부근 • 화학반응 일어나지 않음 • 물의 전기분해 • AgCl 전극 부근 • 화학반응 일어남 • AgCl 생성

  27. 산소포화도와 전기적특성의 관계

  28. [참고] Bias Voltage는 어떻게? • Buffer의 역할 • Loading effect 제거 • 신호의 전달 지연 • 증폭(gain)은 없음 버퍼 Voltage Regulator

  29. [참고] Current는 어떻게? 계측용 증폭기(IA)이용 V-I Converter이용

  30. SaO2(O2-saturation)혈중 산소 포화도 - 총 헤모글로빈과 산화 헤모글로빈의 비율 Pulse eximetry

  31. 2가지 측정법 • Invasive method • 혈액 Sample을 이용한 측정 • Non-invasive method • Pulse oximetry(맥박산소계측)방법 • 광센서를 이용한 방법

  32. Thank you for your attention
