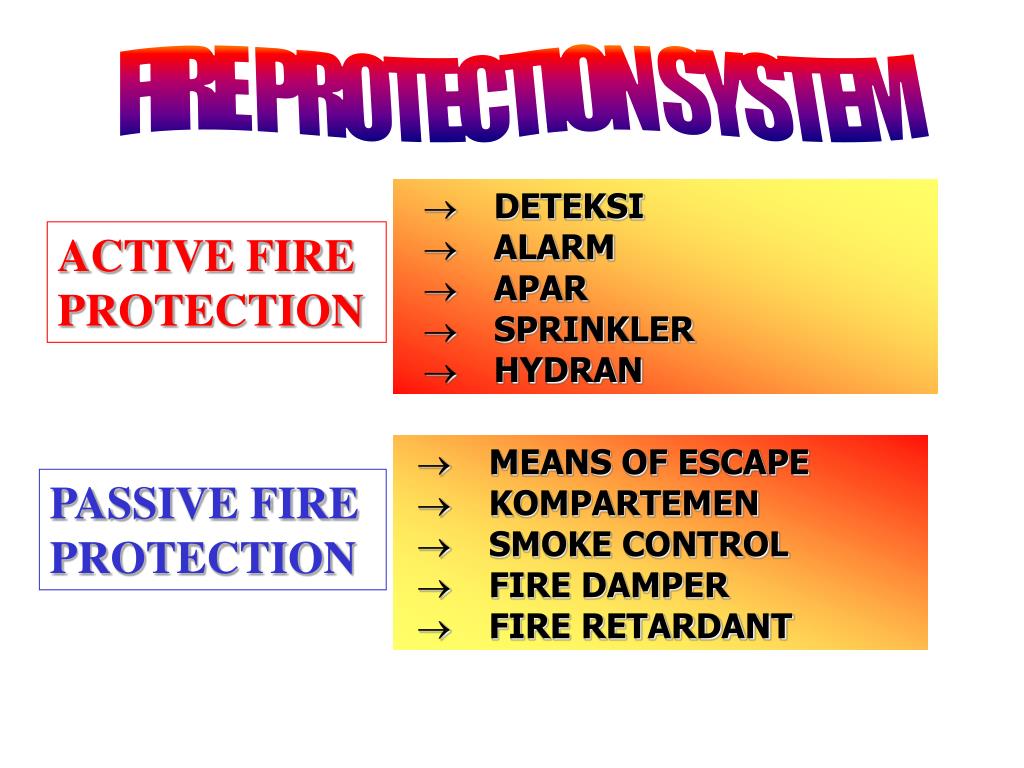

  1. FIRE PROTECTION SYSTEM • DETEKSI • ALARM • APAR • SPRINKLER • HYDRAN ACTIVE FIRE PROTECTION • MEANS OF ESCAPE • KOMPARTEMEN • SMOKE CONTROL • FIRE DAMPER • FIRE RETARDANT PASSIVE FIRE PROTECTION

  2. PERATURAN MENTERI TENAGA KERJA RINO. PER-02/MEN/1983TENTANG INSTALASI ALARM KEBAKARAN OTOMATIK AUTOMATIC DETECTORS BELL INPUT LAMP HYDRANT OUTPUT AUDIBLE VISIBLE LLLLLLLLLL INDIKATOR CONTROL PANEL FIRE ALARM

  3. ALAT PEMADAM API RINGAN Ref : Pert. Menaker No Per-04/Men/1980 • DAPAT DIOPERASIKAN SATU ORANG • UNTUK PEMADAMAN MULA KEBAKARAN • SEBATAS VOLUME API KECIL • HARUS SIAP PAKAI PADA WAKTUNYA • MUDAH DILIHAT DAN MUDAH DIAMBIL • KONDISI BAIK • SETIAP ORANG DAPAT MENGOPERASIKAN DENGAN BENAR, TIDAK MEMBAHAYAKAN DIRINYA.

  4. WATER FOAM POWDER HALON JENIS MEDIA PEMADAM JENIS KERING - DRY PORDER - CO2 - CLEANT AGENT JENIS BASAH - AIR - BUSA

  5. 2 WATER FOAM POWDER • belum ditunjuk • tidak trampil HALON KEGAGALAN APAR Jenis tidak sesuai Ukuran tidak sesuai Tidak bertekanan - bocor Macet/tidak berfungsi Menggumpal - tunda refill Salah penempatan Petugas

  6. WATER FOAM POWDER HALON KEGAGALAN APAR Jenis media tidak sesuai Klasifikasi api/kebakaran Setiap jenis media pemadam masing-masing memiliki keunggulan dan kekurangan, bahkan dapat membahayakan bagi petugas atau justru memperbesar api

  7. Keterangan : X : Tidak tepat VVV : Sangat efektif XX : Merusak VV : Dapat digunakan XXX : Berbahaya V : Kurang tepat / tidak dianjurkan **) : Kotor / korosif *) : Tidak efisien JENIS MEDIA PEMADAM KEBAKARAN DAN APLIKASINYA Jenis media pemadam Jenis kebakaran Klasifikasi Tipe basah Tipe kering Clean Agent Air Busa Powder VVV V VV V*) Bahan spt (kayu, kertas, kain dsb. Klas A Bahan berharga XX XX VV**) VVV Bahan cair XXX VVV VV V*) Klas B Bahan gas X X VV V *) Klas C Panel listrik, XXX XXX VV VVV Klas D Kalium, litium, magnesium XXX XXX Khusus XXX

  8. KEGAGALAN APAR Daya pemadamannya (fire ratting) lebih rendah dari volume api/kebakaran (Fire load) STANDAR KLASIFIKASI DAYA PEMADAMAN Notasi : Nilai & Klas D C 8 A 10 B Notasi Fire ratting didasarkan dari hasil pengujian laboratories A. : Tumpukan kayu dibakar 10 menit B. : Premium dibakar 3 menit C. : Sasaran bertegangan 10.000 Volt D. : Tidak dilakukan pengujian Fire Ratting

  9. STANDAR APAR APAR Dirancang dengan tekanan > 14kg/cm2 dapat mendorong seluruh medianya (sisa mak 15%) dalam waktu min. 8 detik Syarat : - Angka keamanan min 4,13 x WP (65 oC) - Test pressure 1,5 x WP(65 oC) - Pengujian ulang tiap 5 tahun APAR Sebagai sarana K3 (Safety Equipment) Pengandung Potensi Bahaya

  10. TANDA PEMASANGAN APAR APAR

  11. Tipe konstruksi STORAGE PRESSURE ( N2 ) CO2 CARTRIDGE

  12. INSTALASI ALARM TANDA BAHAYA KEBAKARAN FIRE TUJUAN PEMASANGAN INSTALASI ALARM KEBAKARAN OTOMATIK BERTUJUAN UNTUK MENDETEKSI KEBAKARAN SEAWAL MUNGKIN, SEHINGGA TINDAKAN PENGAMANAN YANG DIPERLUKAN DAPAT SEGERA DILAKUKAN. + Tindakan dalam keadaan Emergency Kebakaran harus sudah berhasil diatasi. sebelum 10 menit sejak penyalaan
