  1. 东芝系列变频器基础知识

  2. 主要内容 本胶片主要介绍以下内容: • 产品介绍 • 订货号说明 • 变频器的基本使用 • 基本接线 • 端子介绍 • 模拟量端子的规格化 • 东芝系列变频器基础知识 • 控制变频器的方法 • 变频器的控制方式 • PID闭环控制

  3. 东芝变频器系列

  4. 产品订货号说明 产品订货号: 不同的产品有不同的订货号,通过定货号可以了解变频器的基本信息: • 定货号由15 位数字组成: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 VF S1 1 S - 4015P - _ _ _ VF P S 1 4 1 6 0 KP VF A S 1 4900PC • 第1,2,3,4,5位代表产品系列 • 第6位S代表功率相数,s表示单项,无表示三相; • 第7位代表交流电的输入电压; • 第8,9,10位代表功率; • 第11位P代表配备面板,KP标识功率×10; • 第12位代表附加功能一,C和L功能相同; • 第13,14,15其他特殊规格; 订货号说明

  5. 控制变频器的方法 控制变频器的方法主要有以下三种: • 通过端子控制,这是较常用的控制方式; • 通过面板控制,面板自带; • 通过通讯的方式控制,如MODBUS,TOSHIBA,PROFIBUS(选件 )等。 控制变频器的方法 主电路 基本端子 控制方式 PID闭环控制 VF-S11 VF-PS1 VF-AS1

  6. PS1标准连接图 主电路 基本端子 控制方式 PID闭环控制

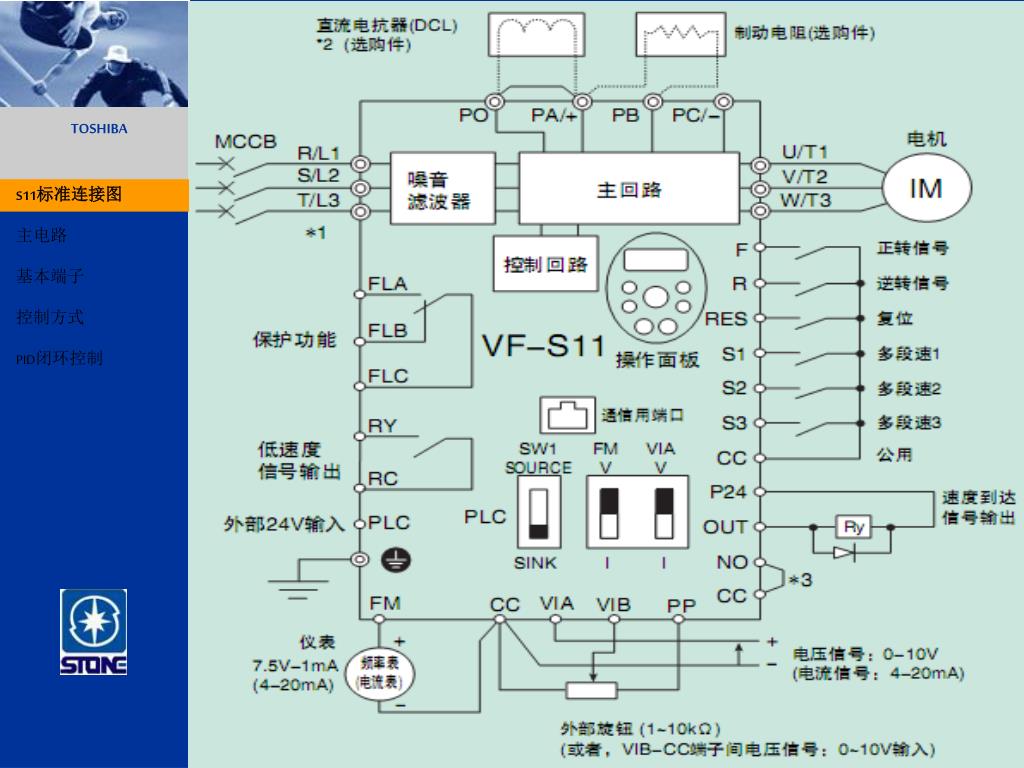

  7. S11标准连接图 主电路 基本端子 控制方式 PID闭环控制

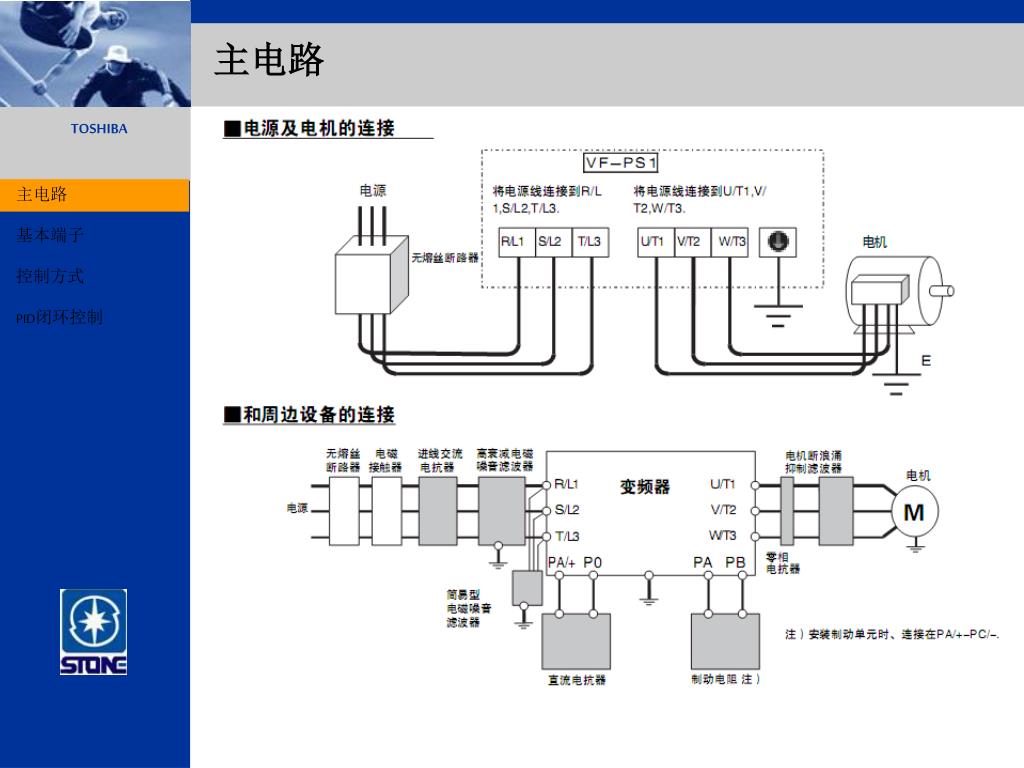

  8. 主电路 主电路 基本端子 控制方式 PID闭环控制

  9. 基本端子介绍 主电路 基本端子 控制方式 PID闭环控制

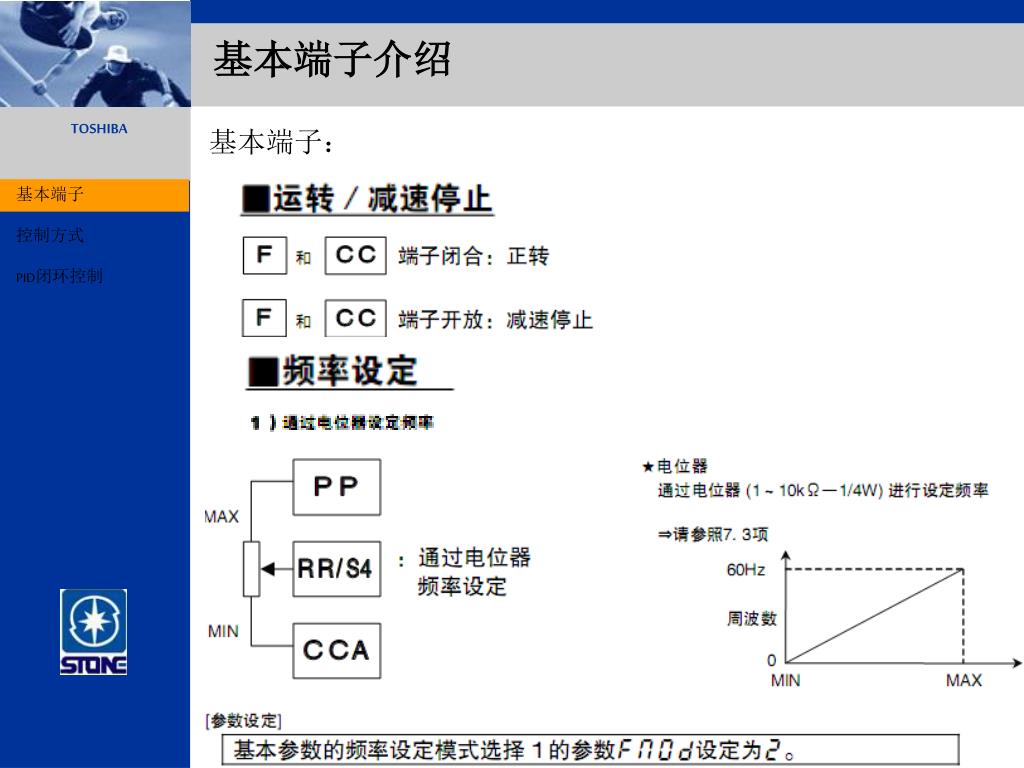

  10. 基本端子介绍 基本端子: 基本端子 控制方式 PID闭环控制

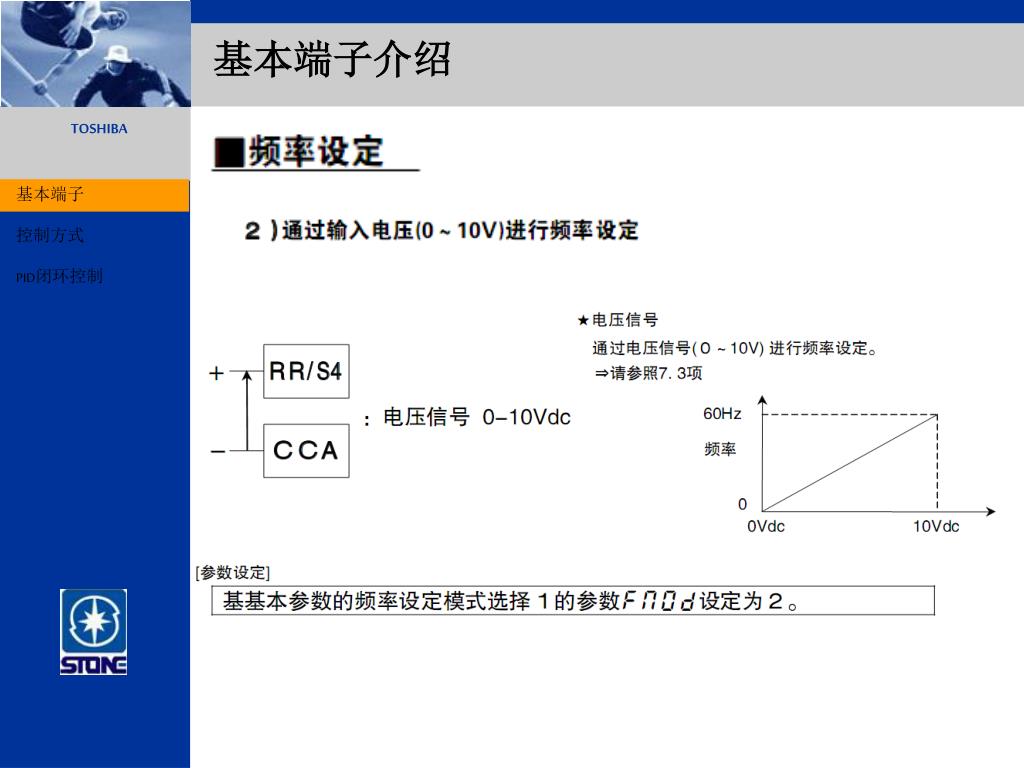

  11. 基本端子介绍 基本端子 控制方式 PID闭环控制

  12. 基本端子介绍 RR/S4信号的规格化 基本端子 控制方式 PID闭环控制

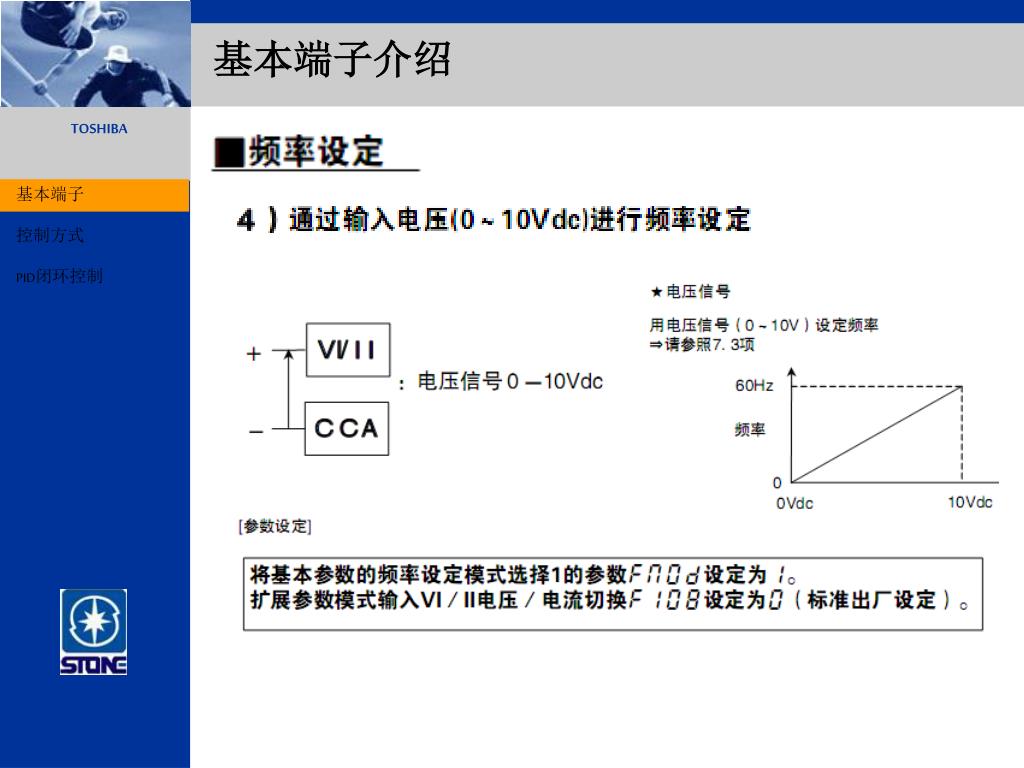

  13. 基本端子介绍 基本端子 控制方式 PID闭环控制

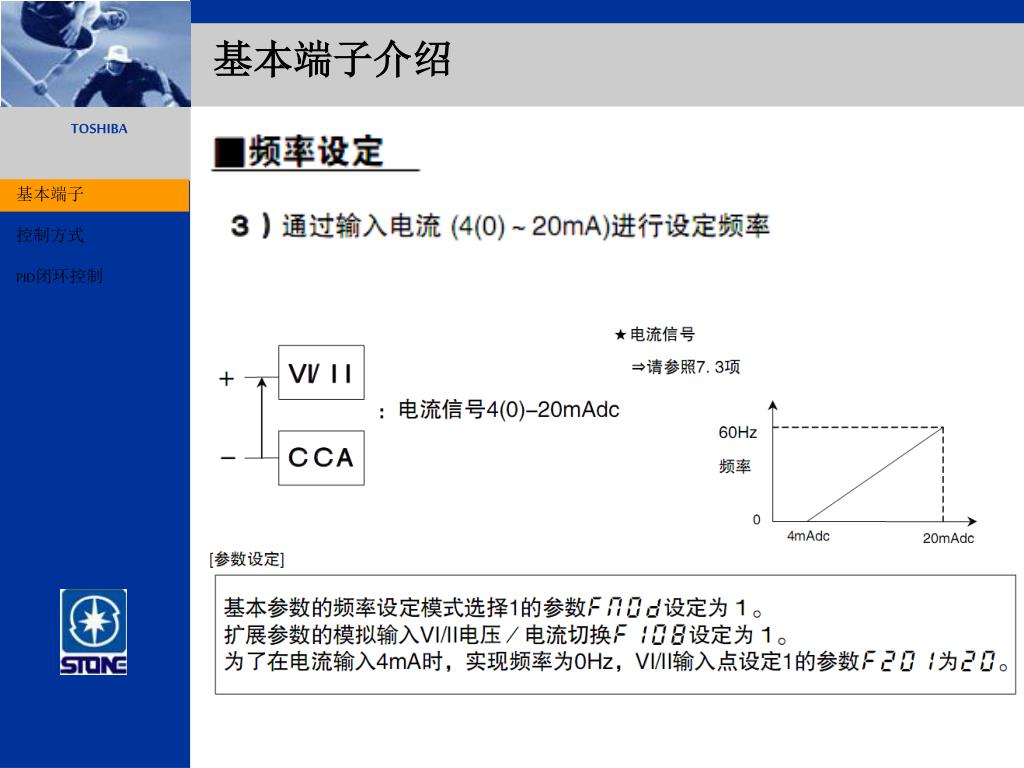

  14. 基本端子介绍 基本端子 控制方式 PID闭环控制

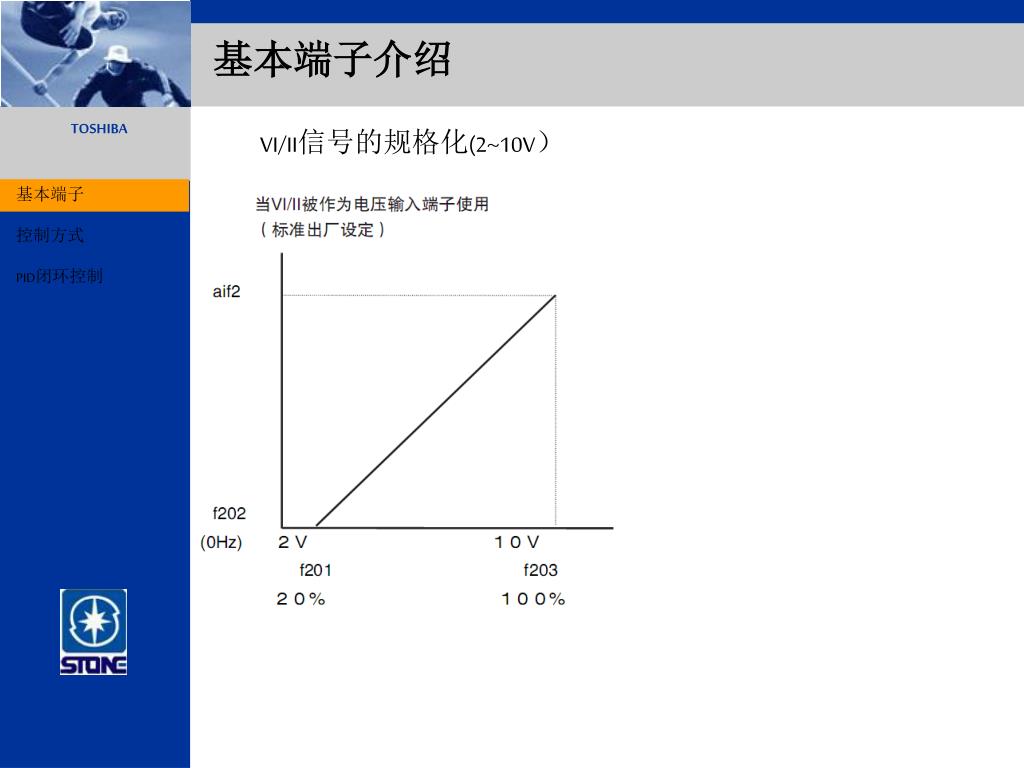

  15. 基本端子介绍 VI/II信号的规格化(2~10V) 基本端子 控制方式 PID闭环控制

  16. 基本端子介绍 VI/II信号的规格化(4~20mA) 基本端子 控制方式 PID闭环控制

  17. 基本端子介绍 基本端子 控制方式 PID闭环控制

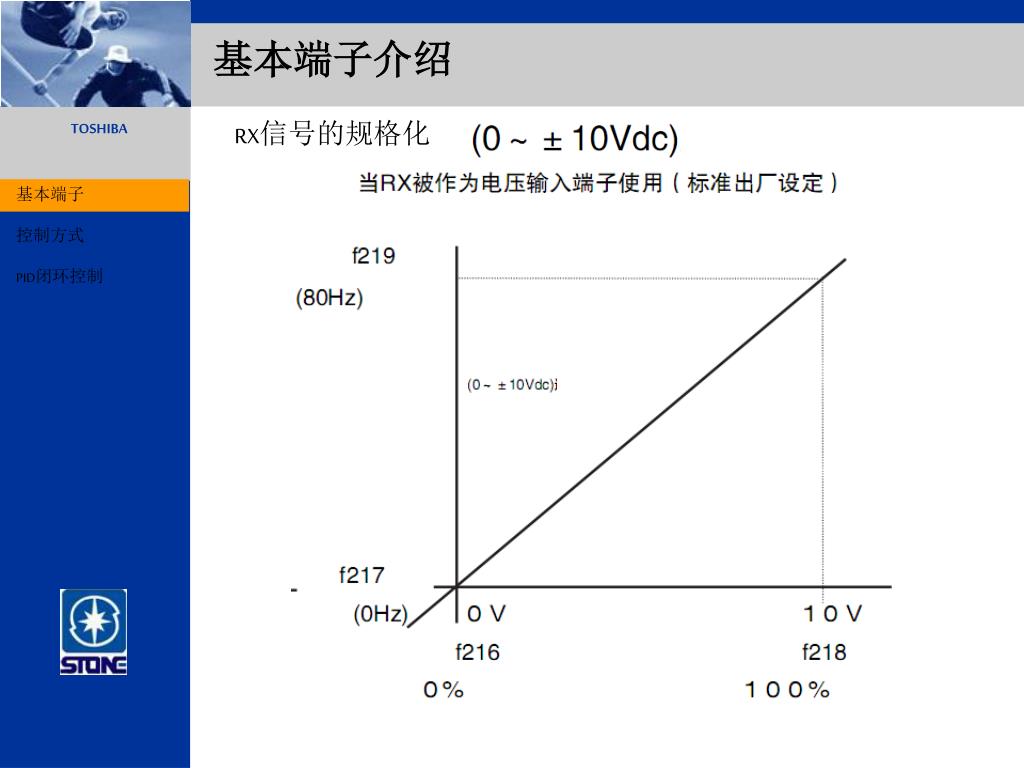

  18. 基本端子介绍 RX信号的规格化 基本端子 控制方式 PID闭环控制

  19. 基本端子介绍 S11 VIA/VIB信号的规格化(0~10V) 电流输入,将VIA滑杆置于I位置 基本端子 控制方式 PID闭环控制

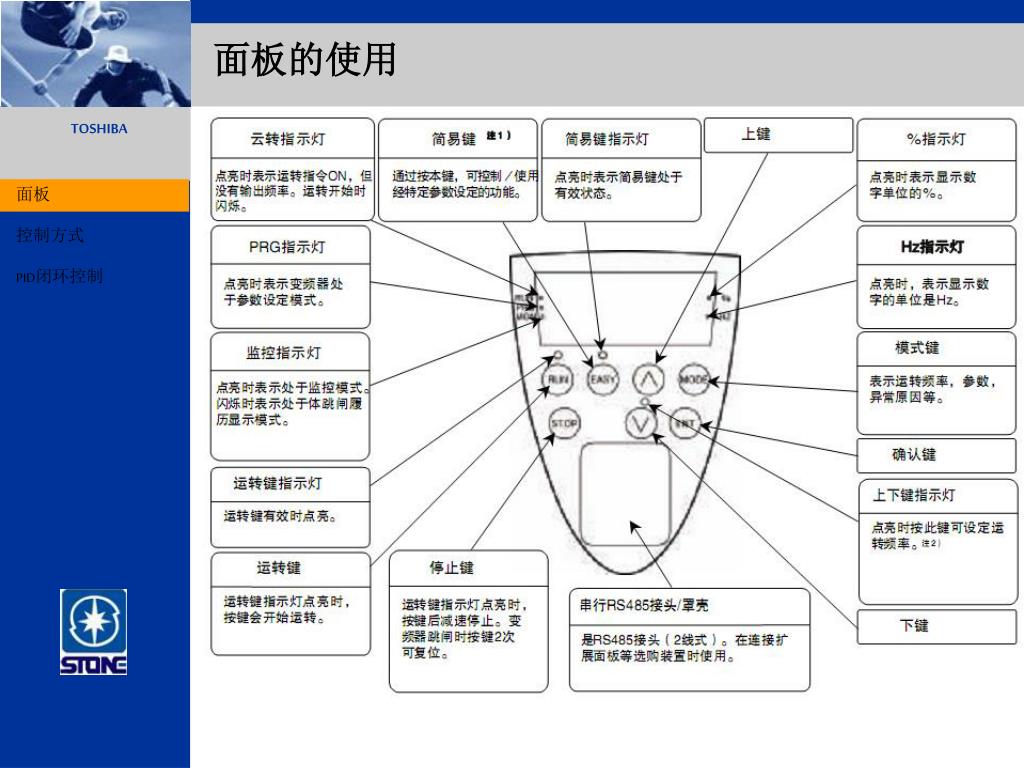

  20. 面板的使用 面板 控制方式 PID闭环控制

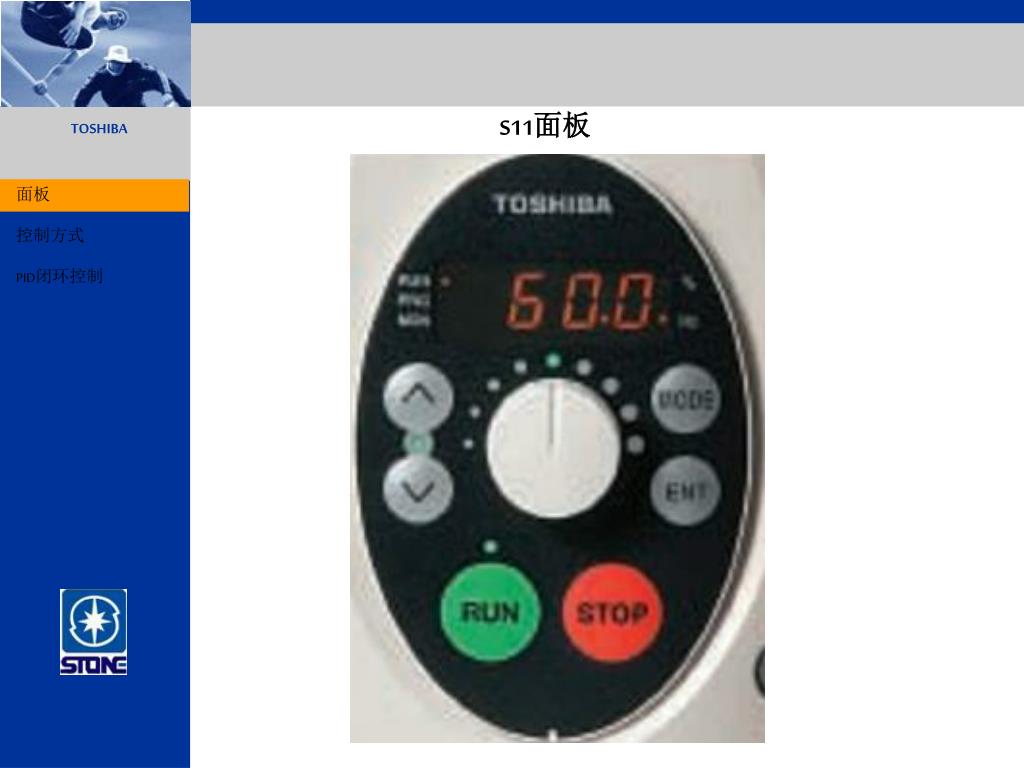

  21. S11面板 面板 控制方式 PID闭环控制

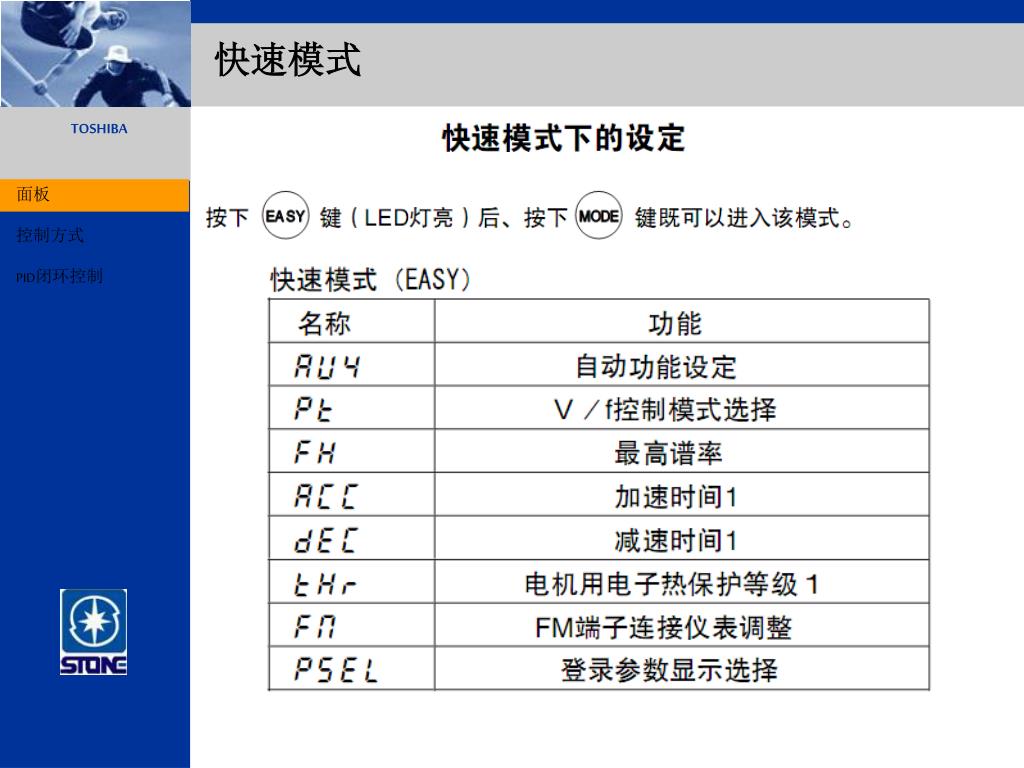

  22. 快速模式 面板 控制方式 PID闭环控制

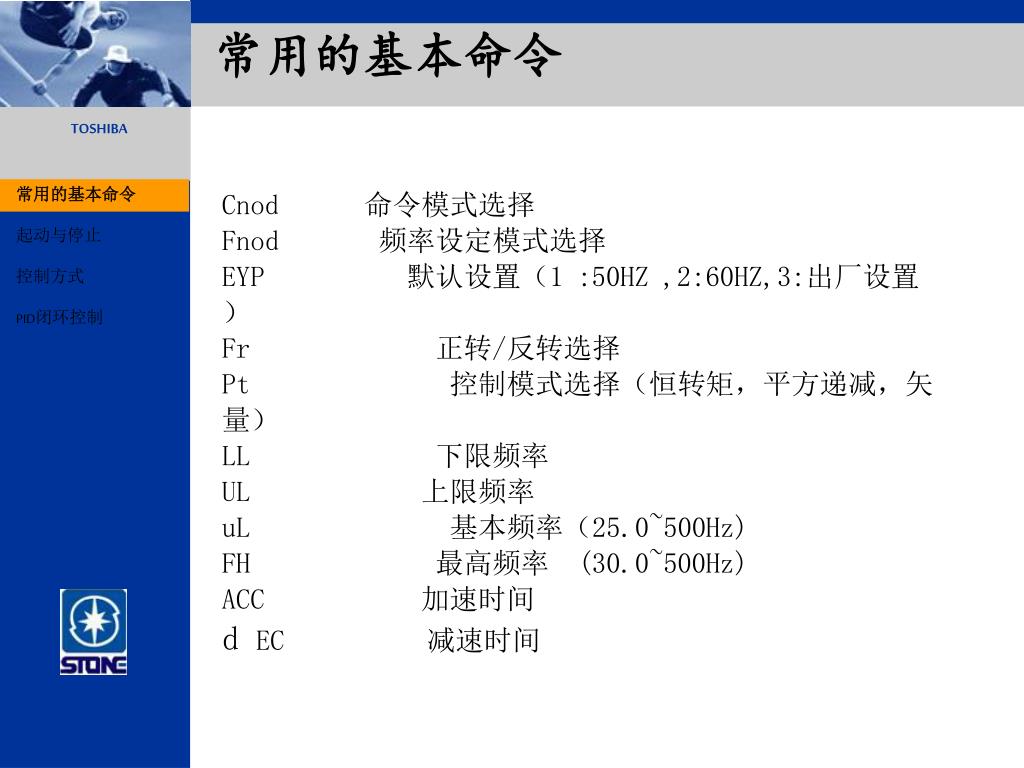

  23. 常用的基本命令 Cnod 命令模式选择 Fnod 频率设定模式选择 EYP 默认设置(1 :50HZ ,2:60HZ,3:出厂设置) Fr 正转/反转选择 Pt 控制模式选择(恒转矩,平方递减,矢量) LL 下限频率 UL 上限频率 uL 基本频率(25.0~500Hz) FH 最高频率 (30.0~500Hz) ACC 加速时间 d EC 减速时间 常用的基本命令 起动与停止 控制方式 PID闭环控制

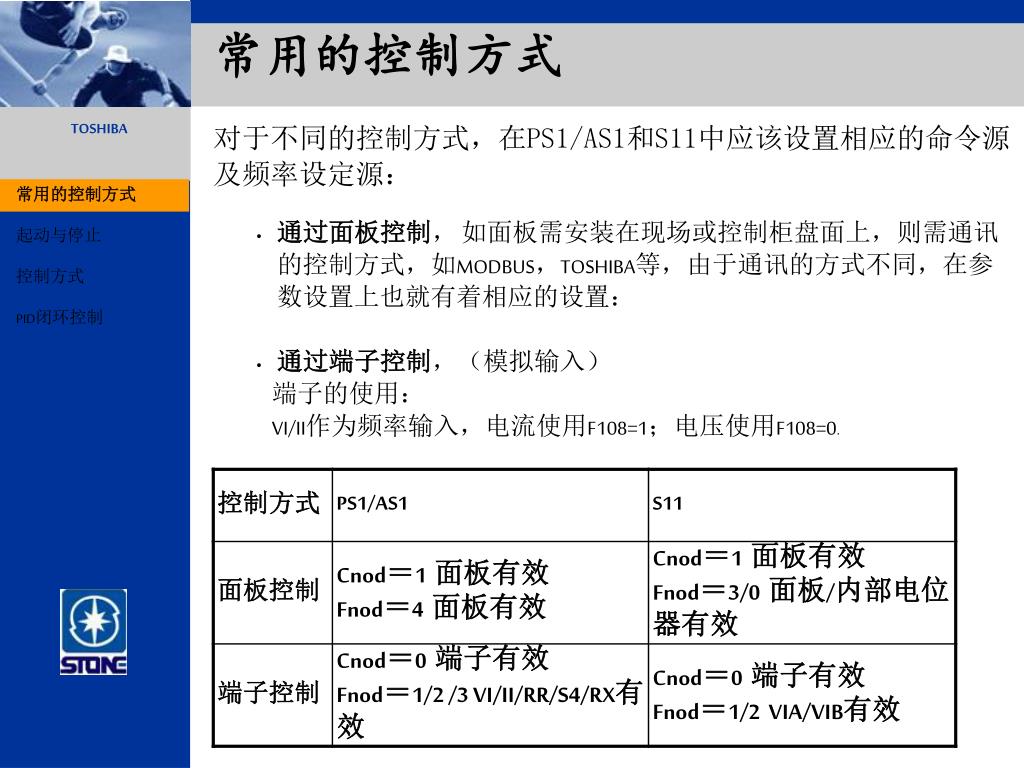

  24. 常用的控制方式 对于不同的控制方式,在PS1/AS1和S11中应该设置相应的命令源及频率设定源: • 通过面板控制, 如面板需安装在现场或控制柜盘面上,则需通讯的控制方式,如MODBUS,TOSHIBA等,由于通讯的方式不同,在参数设置上也就有着相应的设置: • 通过端子控制,(模拟输入) 端子的使用: VI/II作为频率输入,电流使用F108=1;电压使用F108=0. 常用的控制方式 起动与停止 控制方式 PID闭环控制

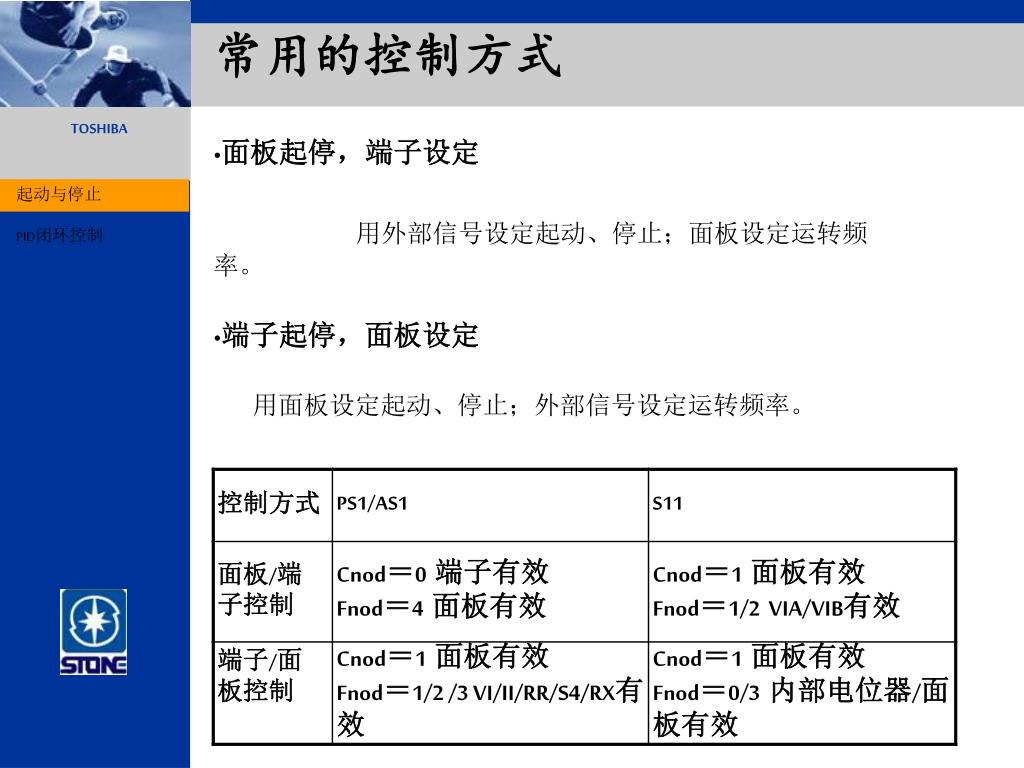

  25. 常用的控制方式 • 面板起停,端子设定 用外部信号设定起动、停止;面板设定运转频率。 • 端子起停,面板设定 用面板设定起动、停止;外部信号设定运转频率。 起动与停止 PID闭环控制

  26. 常用的控制方式 • 面板起停,端子设定 用外部信号设定起动、停止;面板设定运转频率。 • 端子起停,面板设定 用面板设定起动、停止;外部信号设定运转频率。 起动与停止 PID闭环控制

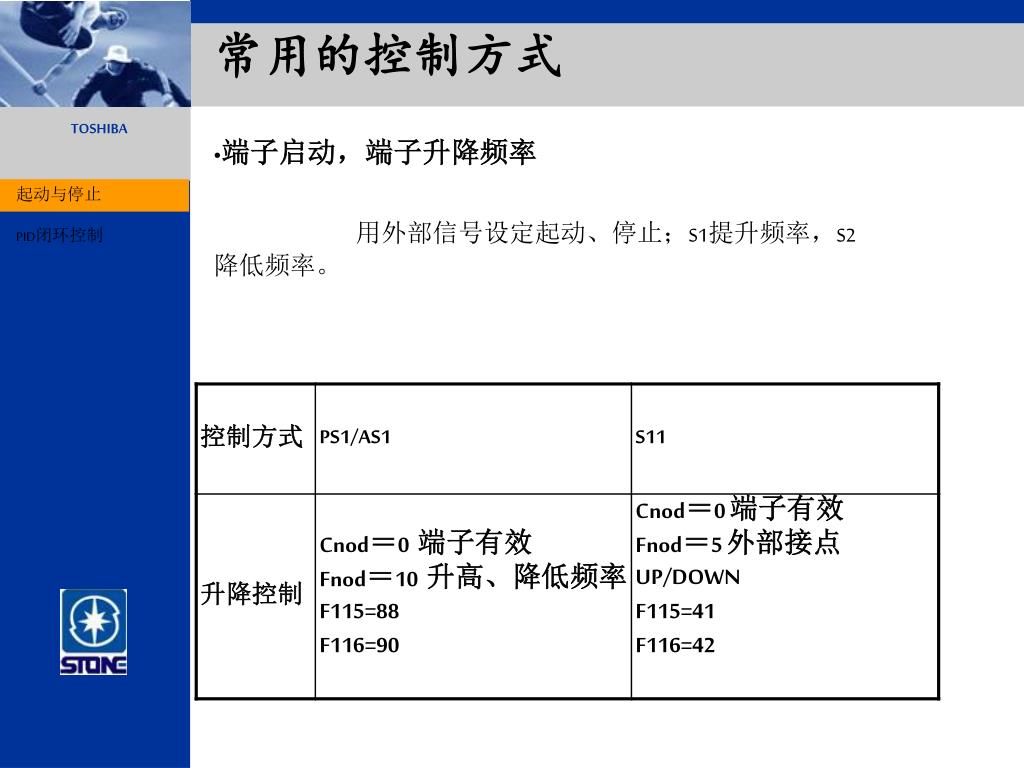

  27. 常用的控制方式 • 端子启动,端子升降频率 用外部信号设定起动、停止;S1提升频率,S2降低频率。 起动与停止 PID闭环控制

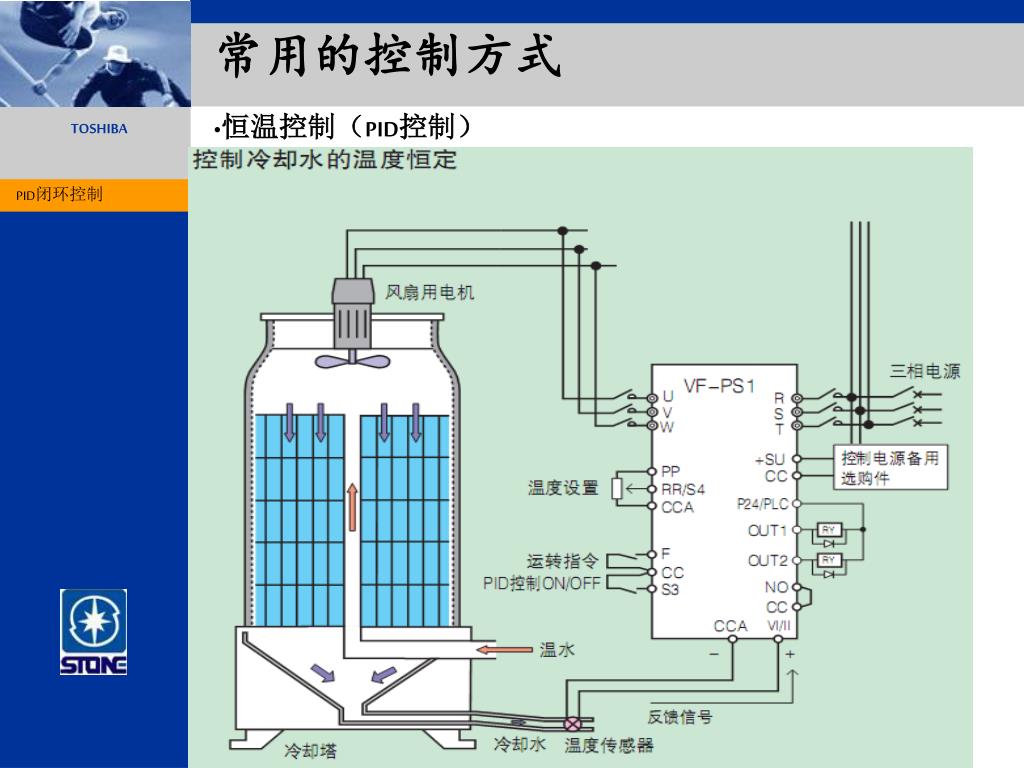

  28. 常用的控制方式 • 恒温控制(PID控制) PID闭环控制

  29. 常用的控制方式 恒温控制(PID控制) PS1/AS1中: Fnod=2是指RR/S4端子,也就是PID的设定值SP。 F359是指PID的类型; F360是指测量值(反馈值)PV 。 S11中: 没有指名测量值(反馈值)PV 。 PID闭环控制

  30. 谢谢大家!
