点、直线和平面的投影

点、直线和平面的投影. 教学目标：. 教学 内容：. 点的投影 直线的投影 平面的投影. 掌握点的投影规律 掌握直线的投影规律，各种位置直线的投影特征和作图方法。 掌握平面的投影规律，各种位置平面的投影特征和作图方法。. Z. V. a . a . O. W. X. a. H. Y. 一、点的三面投影. 点的投影仍然是点. 点 A 的侧面投影 用 a  表示. 点 A 的正面投影 用 a  表示. A. 点 A 的水平投影 用 a 表示. 空间点用大写字母表示，点的投影用 小写字母 表示. Z. Z. Z. a z.

clinton-fletcher
Download Presentation

点、直线和平面的投影

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

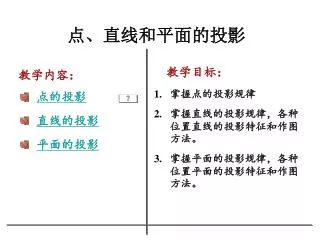

  1. 点、直线和平面的投影 教学目标： 教学内容： • 点的投影 • 直线的投影 • 平面的投影 • 掌握点的投影规律 • 掌握直线的投影规律，各种位置直线的投影特征和作图方法。 • 掌握平面的投影规律，各种位置平面的投影特征和作图方法。

  2. Z V a a O W X a H Y 一、点的三面投影 点的投影仍然是点 点A的侧面投影 用a表示 点A的正面投影 用a表示 A 点A的水平投影 用a表示 空间点用大写字母表示，点的投影用小写字母表示

  3. Z Z Z az a' W a' a" a" ax O O X aYW X Yw aYH a Yw a H YH YH W面向右后转90° H面向下后转90°

  4. Z Z a' a" V a' A O W Yw X a" X O a • a′a⊥Ox； a′a″⊥Oz；a aYH⊥OYH；a″aYW⊥OYW a YH H ⑵a′ax= a″ay=A点到H面的距离Aa; aax= a″az=A点到V面的距离Aa′; aay= a′az=A点到W面的距离Aa″; Y 点的三面投影规律： • 点的两面投影的连线，必定垂直于投影轴。 (2)点的投影到投影轴的距离，等于空间点到相应 投影面的距离。

  5. Z Z x V a' a" a' z A W a" O Yw X X y O a a H YH Y 二、点的投影与直角坐标的关系 A点的X坐标Xa=A点到W面的距离Aa "，表示长度； A点的Y坐标Ya=A点到V面的距离Aa ' ，表示宽度； A点的Z坐标Za=A点到H面的距离Aa，表示高度。 点的空间位置可以用坐标（X、Y、Z）表示

  6. a a a 例1：已知A点的坐标是（30，10，20），求作A点的三面投影图 Z az ay O X YW ax ay YH 通常不画出投影面的范围

  7. Z b' b" a" a' X YW o a b YH 1、两点的相对位置 空间两点的相对位置由两点 的坐标差来确定。 三、两点的相对位置 左、右位置： 由X坐标差确定。 XA＞XB，点A在点B的左方； 前、后位置： 由Y坐标差确定； YA＜YB，点A在点B的后方； 上、下位置： 由Z坐标差确定。 ZA＜ZB，点A在点B的下方。

  8. Z a a 9 8 b b O YW X b 5 a YH 例2：已知A点在B点之前5毫米，之上9毫米，之右8毫米， 求A点的投影。

  9. Z V e' (f ') f " F W E e" X Z O (f ') e' f " f e" e H Y YW X o f e YH 2、重影点 当空间两点的某两个坐标相同时，将处于某一投影面的同一条投影线上，则在该投影面上的投影相重合，成为对该投影面的重影点。 重影点的可见性需根据这两个点不 相同的坐标大小来判定。 坐标值大的点投影可见，反之不可见。 YE ＜ YF 故对V面，E点可见，F点不可见， 不可见点的投影加括号“( )”表示。

  10. 各种位置点的投影 空间点 投影面上的点 投影轴上的点 与原点重合的点 点的X、Y、Z三个坐标均不为零，其三个 投影都不在投影轴上。 点的某一个坐标为零，其一个投影与投影 面重合，另外两个投影分别在投影轴上。 点的两个坐标为零，其两个投影与所在 投影轴重合，另一个投影在原点上。 点的三个坐标为零，三个投影都与 原点重合。

  11. b a b Ee Dd a d e a V Bb A c d e c O O X X e d b Cc H a c A点 B点 C点 D点 E点 是投影轴上的点 是空间的点 与原点重合的点 是投影面上的点

  12. 例:根据点的已知坐标,判断其空间位置,比较方位例:根据点的已知坐标,判断其空间位置,比较方位 A点在空间 B点在空间 C点在投影面上(V) D点在投影轴上(Y)

  13. 例：已知点的两投影，求其第三投影 z d’ d’’ f’’ f’ a’’ a’ e’’ e’ x YW a 0 d d f e YH

  14. Z x a' a' a" A a" z O Yw X a y a YH 例：已知点的三面投影，求其点的轴测图 Z V W X O Y H

  15. 复习提问？ 1、点的三面投影规律是什么？ 2、点的三个坐标X、Y、Z反映了空间点到 　哪几个投影面的距离？ 3、判断空间两点的相对位置的方法？ 4、重影点可见性的判断方法？ 5、空间各种位置点的投影？ 39

  16. Z b' b" Z V a' a" b' X YW o b b" B a' W X a o A YH a" b a H Y 一、直线的三面投影 直线的三面投影，可由直线上不同位置的两个点的同面投影的连线来确定。 ①A、B两点的三面投影图 ②连接AB两点的同面投影，即为直线AB的投影 直线的投影一般仍是直线

  17. Z V b' c' b" B W a' c" Z C o b" b' X c' c" a" A b a' c a" a H X YW Y o b c a YH 二、属于直线的点 1、直线上的点 其投影必在该直线的同面投影上,且符合点的投影规律. 点C的三面投影必在AB的同面投影上

  18. A B B A A B b b a (b) a a 三、各种位置直线的投影 　直线相对于投影面的位置有三种： 　　①平行　②垂直　③倾斜 　不同位置得到的投影特性也不相同 (1)显实性：直线平行与投影面时，其投影等于实长； (2)积聚性：直线垂直与投影面时，其投影积聚为一点。 (3)类似性：直线倾斜于投影面时，其投影小于实长；

  19. 统称为特殊位置直线 空间位置直线在三面体系中,对投影面的相对位置 有三类： 1.一般位置直线: 2.投影面平行线: 3.投影面垂直线: 与三个投影面都倾斜的直线。 平行于某一投影面，与另外两个投影面倾斜的直线。 (1) 水平线 ∥H面 (2) 正平线 ∥V面 (3) 侧平线 ∥W面 垂直于某一投影面的直线。 (1) 铅垂线⊥H面 (2) 正垂线 ⊥V面 (3) 侧垂线 ⊥W面

  20. Z Z a b V b B b W a b  X O YW  a X b  O b a A H Y a a YH 一般位置直线 投影特性：1、a b、ab、a b 均小于实长 2 、a b、ab、a b 均倾斜于投影轴 3 、不反映 、 、实角

  21. Z V Z a' b' a" b" a' b' a" W A β γ B b" YW O X X O a a γ β β b γ H b Y YH 水平线 2、a′b′∥OX、 a″b″∥OYW 都不反映实长 3、ab与OX和OYH的夹角β、γ等于AB对V、W面的倾角 1、水平投影 ab=AB

  22. Z Z d' V d' d" γ D α c' γ d" γ α c' c" c" W α C YW X O X O c d c d H Y YH 正平线 1、正面投影 c′d′=CD 3、c′d′与OX和OZ的夹角α、γ等于CD对H、W面的倾角 2、cd ∥OX、a″b″∥OYW 都不反映实长

  23. Z V Z e' e" e' e" E β β W β f ' α f" α f ' α F X O YW f" X O e e H f Y f YH 侧平线 1、侧面投影　e″f″=EF 3、e″f″与OYW和OZ的夹角α、β等于EF对H、V面倾角 2、ef∥OYH、 e′f′∥OZ 都不反映实长

  24. Z Z V a' a' a" a" A b' W b" b' B X YW b" O X O a(b) a(b) H YH Y 2、a′b′= a″b″=AB,且 a′b′⊥OX、a″b″⊥OYW 铅垂线 1、水平投影a（b）积聚一点

  25. Z Z V c'( d') d" c" c'( d') d" D W YW X C c" O d X O d c YH H c Y 正垂线 1、正面投影c′（d′）积聚一点 2、cd=c″d″=CD,且 cd⊥OX、a″b″⊥OZ

  26. Z V Z e" ( ) k" e' f' e' f' W e" E F ( ) k" YW X O X O e f e f H YH Y 侧垂线 1、侧面投影　e″（f″）积聚一点 2、ef=e′f′ =EF,且 ef ⊥OYH、 e′f′⊥ OZ

  27. a a b ● c(d) a c d e(f) ● a f e a a a b a a b a b b b b b b b a d a ● a e f a c b a(b) b b b

  28. B D A Z b b" b' d d" C d' a c a' c" H a" c' X O YW b d a c YH 四、 两直线的相对位置 空间两直线的相对位置有:平行、相交、交叉。 1 、平行两直线： 　空间相互平行的两直线,它们的各组同面投影也一定相互平行。 AB∥CD，则ab∥cd、 a′b′∥c′d ′、a″b″∥c″d″。 反之亦成立。

  29. B C K b D Z A c" c' d c k b' b" a k' k" a' a" d" d' X O b YW c k d a YH 2、相交两直线 　空间两直线 AB，CD相交于点K， 　交点K是两直线的共有点。同时 K要符合点的投影规律。 ab 、cd交于k a′b′、c′d′交于k′ a″b″、c″d″交于k″

  30. b' 2' c' 3' (4') a' 1' V b' X O 3'(4') c' d' d' a' B Ⅳ Ⅱ A a 4 D d C Ⅰ Ⅲ X O 2(1) b a d 3 2(1) b c c H 3、交叉两直线 　在空间既不平行也不相交的两直线， 　叫交叉直线。它们的三面投影不具 　有平行或相交两直线的投影特性。 交点是一对重影点的投影。

  31. d b 3 c b a 1(2) k ● d 4 ● d a ● c a b c c 2 b a d c a ● ● 3(4 ) d ● a k b 1 c b d

  32. 复习提问？ 1、空间各种位置直线的三面投影？ 2、空间两直线的相对位置有几种？ 　　它们的三面投影规律是什么？ 56

  33. Z V b' b" c' B a' W C O X c" A a" b a H c Y 一、平面的三面投影 平面图形的边和顶点是由一些线段（直线段或曲线段）及其交点组成的。因此，这些线段投影的集合，就表示了该平面的投影。 先画出各顶点的投影,后将各点同面投影依次连接，即为平面的投影。

  34. z b' b" c' c" a' a" o x yw b a c yH

  35. 统称为特殊位置直线 二、各种位置平面的投影特性 平面在三投影面体系中，按其对投影面的相对位置 可分为三类： 1.一般位置平面 2.投影的平行面 3.投影的垂直面 与三个投影面都倾斜的平面。 平行于某一投影面的平面。 (1)水平面∥H面 (2)正平面 ∥V面 (3)侧平面 ∥W面 垂直于某一投影面且与另两投影面 倾斜的平面。 (1)铅垂面 ⊥H面 (2)正垂面 ⊥V面 (3)侧垂面 ⊥W面

  36. b b b a B b Z a a V c c a A W c b C b X O a c c a H Y 一般位置平面 投影特性： 1. abc 、 abc、 abc 均为 ABC的类似形 2. 不反映、、的真实角度

  37. z Z V a' b' c' a" c" b" a' b' c' a" A C W x o Yw c" X b" a a B O c c b b H YH Y 正面投影、侧面投影均积聚成直线，分别平行于OX、OYW轴。 水平面：水平投影反映实形

  38. Z z V a' a' a" c' c' c" a" b' A b' W b" x o Yw c" X C O b" B b a c b a c H Y YH 正平面：正面投影反映实形 水平投影、侧面投影均积聚成直线，分别平行于OX、OZ轴

  39. Z z V a" a' A a" a' c" c' W o b' Yw c' b" x b" X B O b' a C c" b a b H Y c c YH 侧平面：侧平投影反映实形 水平投影、正面投影积聚成直线，分别平行于OYH、OZ轴

  40. Z V a' z a' a" A c' a" c' c" b' W B b" b' c" b" x o X C O Yw b b H a a c Y c YH 正面投影和侧面投影为原形的类似形 铅垂面：水平投影积聚为直线段

  41. Z z a' a" V a' A c' a ″ c" c' W b' x o b' b" Yw b″ X B O b C b c″ a a H c c Y YH 正垂面：正面投影为有积聚性的直线段。 水平投影和侧投影为原形的类似形

  42. Z V z b' b" b' B a' a" c' b" c" W a' c' X x o A O Yw a" b C b a c" c H Y a c YH 侧垂面：侧面投影为有积聚性的直线段。 正面投影和水平投影为原形的类似形

  43. 三、属于平面的直线和点 1、取属于平面的直线 几何条件： （1）一直线经过属于平面上的两点。 （2）一直线经过属于平面上的一点，且平行于属于该平面 的另一直线。 2、取属于平面的点 几何条件：若点属于一直线，直线属于一平面,则该点必 属于该平面上。 所以，在取属于平面的点时，首先应取属于平面的线，再 取属于该线的点。

  44. b' b' n' m' m' c' c' d' a' a' X X O O d c a a c m m n b b 例：已知平面△ABC，试作出属于该平面的任意一直线。 直线MD必属于△ABC平面 直线MN必属于△ABC平面

  45. b' b' 2' m' a' n' k' f ' m' c ' 1' c' a' X O X O b 2 f a m k c m c n b a 1 例：取属于平面的点 3' 3

  46. b' b' m' n' m' c' c' l a' a' X O X O c c n m a a m b b 例：在平面上作投影面平行线

  47. 1′ 2′ 4′ 5′ 7′ 6′ 1 2 4 5 练习:已知平面的两个投影,求作其第三投影 1″(2″4″ 5″) 3′ 3″ 7″(6″) 6 7 3

  48. 完成五边形ABCDE的正面投影。
