Разработка методик, аппаратуры, технологий, программного обеспечения

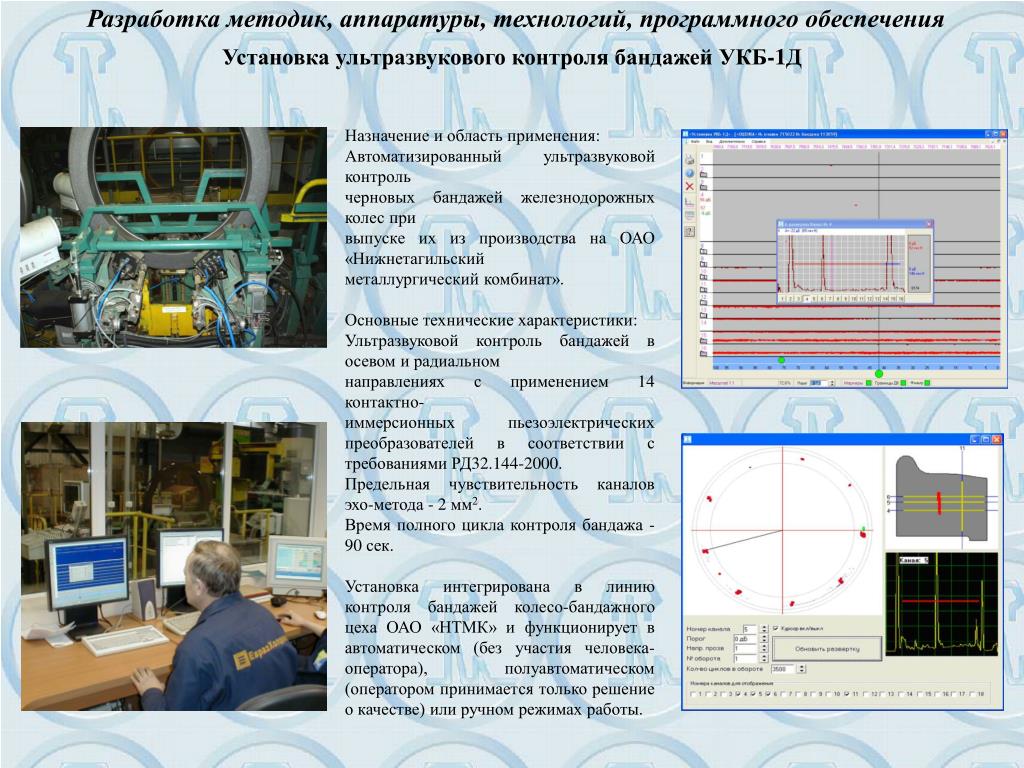

1. Разработка методик, аппаратуры, технологий, программного обеспечения Установка ультразвукового контроля бандажей УКБ-1Д Назначение и область применения: Автоматизированный ультразвуковой контроль черновых бандажей железнодорожных колес при выпуске их из производства на ОАО «Нижнетагильский металлургический комбинат». Основные технические характеристики: Ультразвуковой контроль бандажей в осевом и радиальном направлениях с применением 14 контактно- иммерсионных пьезоэлектрических преобразователей в соответствии с требованиями РД32.144-2000. Предельная чувствительность каналов эхо-метода - 2 мм2. Время полного цикла контроля бандажа - 90 сек. Установка интегрирована в линию контроля бандажей колесо-бандажного цеха ОАО «НТМК» и функционирует в автоматическом (без участия человека-оператора), полуавтоматическом (оператором принимается только решение о качестве) или ручном режимах работы.

2. Разработка методик, аппаратуры, технологий, программного обеспечения Автоматизированный прибор ультразвукового контроля распределения остаточных механических напряжений УКОН-01 Назначение и область применения прибора УКОН-01 – автоматизированный ультразвуковой контроль распределения остаточных механических напряжений при ремонте и освидетельствовании бывших в эксплуатации цельнокатаных колес по ГОСТ 9036, ГОСТ 10791, ТУ 0943-157-01124328-2003, ТУ 0943-170оп-01124323-2004. УКОН-01 реализует ультразвуковой вариант метода DRS по СТО 01.11.002-2008, заключающийся в прозвучивании обода в осевом направлении, измерении разности времени распространения поперечных ультразвуковых волн и расчете разности окружных и радиальных напряжений. УКОН-01 обеспечивает выполнение измерений в колесах с толщиной обода в диапазоне от 20 до 80 мм. Время одного цикла измерений, включая установку манипулятора на колесо, не превышает 3 минут. Специализированное программное обеспечение Методика ультразвукового контроля с предподступичной части оси Программное обеспечение применяется в Установке ультразвукового контроля бандажей УКБ-1Д и в аппаратуре ультразвукового контроля рельсов в пути. Устройство УСО-1 реализует ультразвуковой контроль оси с предподступичной части. Устройство состоит из акустического блока с набором пьезоэлектрических преобразователей, захватного механизма и рукоятки и обеспечивает контроль подступичной, предподступичной частей и шейки оси за один поворот без демонтажа буксового узла. Разработка программного обеспечения для визуализации дефектов по результатам ультразвукового контроля.

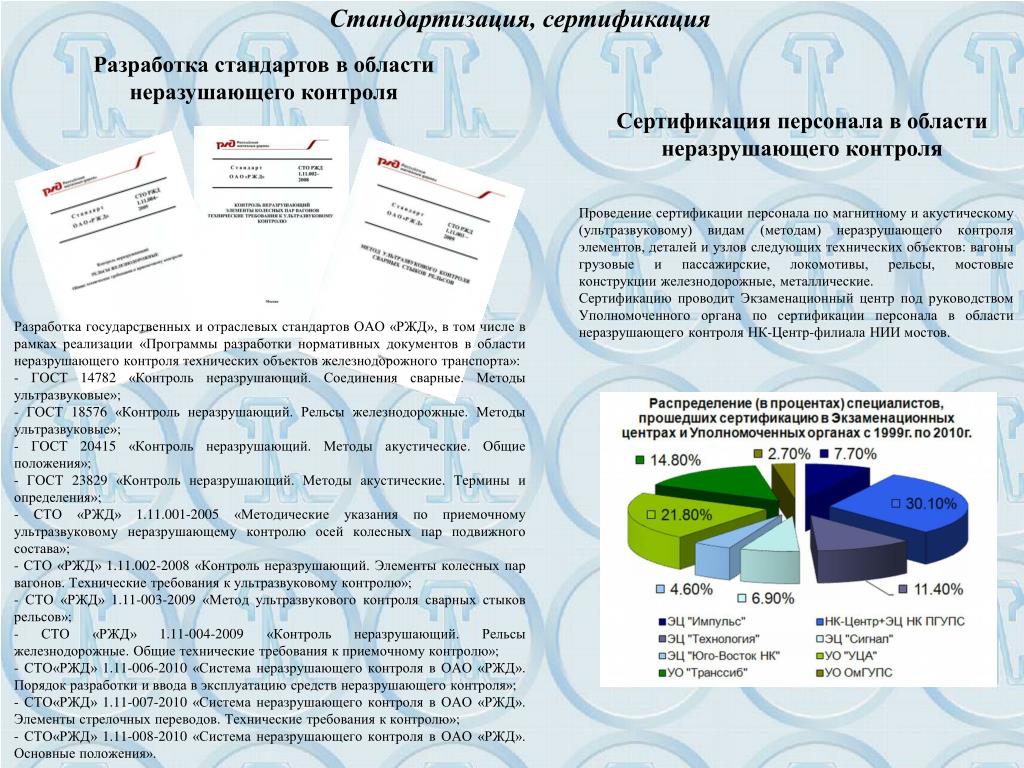

3. Стандартизация, сертификация Разработка стандартов в области неразушающего контроля Сертификация персонала в области неразрушающего контроля Проведение сертификации персонала по магнитному и акустическому (ультразвуковому) видам (методам) неразрушающего контроля элементов, деталей и узлов следующих технических объектов: вагоны грузовые и пассажирские, локомотивы, рельсы, мостовые конструкции железнодорожные, металлические. Сертификацию проводит Экзаменационный центр под руководством Уполномоченного органа по сертификации персонала в области неразрушающего контроля НК-Центр-филиала НИИ мостов. Разработка государственных и отраслевых стандартов ОАО «РЖД», в том числе в рамках реализации «Программы разработки нормативных документов в области неразрушающего контроля технических объектов железнодорожного транспорта»: - ГОСТ 14782 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»; - ГОСТ 18576 «Контроль неразрушающий. Рельсы железнодорожные. Методы ультразвуковые»; - ГОСТ 20415 «Контроль неразрушающий. Методы акустические. Общие положения»; - ГОСТ 23829 «Контроль неразрушающий. Методы акустические. Термины и определения»; - СТО «РЖД» 1.11.001-2005 «Методические указания по приемочному ультразвуковому неразрушающему контролю осей колесных пар подвижного состава»; - СТО «РЖД» 1.11.002-2008 «Контроль неразрушающий. Элементы колесных пар вагонов. Технические требования к ультразвуковому контролю»; - СТО «РЖД» 1.11-003-2009 «Метод ультразвукового контроля сварных стыков рельсов»; - СТО «РЖД» 1.11-004-2009 «Контроль неразрушающий. Рельсы железнодорожные. Общие технические требования к приемочному контролю»; - СТО«РЖД» 1.11-006-2010 «Система неразрушающего контроля в ОАО «РЖД». Порядок разработки и ввода в эксплуатацию средств неразрушающего контроля»; - СТО«РЖД» 1.11-007-2010 «Система неразрушающего контроля в ОАО «РЖД». Элементы стрелочных переводов. Технические требования к контролю»; - СТО«РЖД» 1.11-008-2010 «Система неразрушающего контроля в ОАО «РЖД». Основные положения».
