Riesgo de incendio

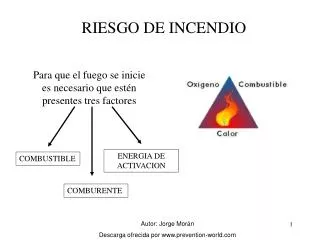

RIESGO DE INCENDIO

Para que el fuego se inicie es necesario que estén presentes tres factores

ENERGIA DE ACTIVACION

COMBUSTIBLE

COMBURENTE

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Combustible

COMBUSTIBLE

Toda sustancia susceptible de combinarse con el oxígeno de forma rápida y exotérmica

TODOS LOS COMBUSTIBLES QUEMAN EN FASE DE GAS O VAPOR. CUANDO EL COMBUSTIBLE ES SOLIDO O LÍQUIDO, ES NECESARIO UN APORTE PREVIO DE ENERGIA PARA LLEVARLO A ESTADO GASEOSO

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Riesgo de incendio

PELIGROSIDAD DEL COMBUSTIBLE

  • Depende de varios factores:

  • Concentración combustible-aire precisa

  • Temperatura mínima a la que el combustible emite suficientes vapores para alcanzar dicha concentración

  • Energía de activación que es necesario aportar a la mezcla para que se inicie el proceso y se desarrolle la reacción de cadena

Es necesario para que se produzca la ignición que la mezcla combustible-comburente sea la adecuada

Límites de inflamabilidad: son las concentraciones extremas de combustible-comburente que se pueden formar para que se produzca una combustión

Límite Superior: es la máxima concentración de vapores de combustible en mezcla con un comburente

Límite Inferior: es la mínima ...

POR ENCIMA Y DEBAJO DE ESOS LIMITES NO SE PUEDE PRODUCIR LA COMBUSTIÓN

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Comburente

COMBURENTE

Se denomina comburente toda aquella mezcla de gases en la cual el oxígeno está en proporción suficiente para que en su seno se produzca la combustión.

EL AIRE QUE CONTIENE APROXIMADAMENTE UN 21% EN VOLUMEN DE OXIGENO ES EL COMBURENTE MAS COMUN EN TODOS LOS FUEGOS

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Energia de activacion

ENERGIA DE ACTIVACION

Es la energía mínima necesaria para que se inicie la reacción.

  • En función de su naturaleza, los focos de ignición se puede clasificar en:

  • Focos eléctricos:

    • Cortocircuitos

    • Arco eléctrico

    • Cargas estáticas

    • Descargas eléctricas atmosféricas

  • Focos qímicos:

    • Reacciones exotérmicas

    • Sustancias reactivas

    • Sustancias auto-oxidables

  • Focos térmicos:

    • Condiciones térmicas ambientales

    • Procesos de soldadura

    • Chispas de combustión

    • Superficies calientes

    • Radiaciones Solares

  • Focos mecánicos:

    • Chispas de herramientas

    • Roces mecánicos

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Tetraedro del fuego

TETRAEDRO DEL FUEGO

Para que el fuego se inicie es necesario que estén presentes los tres factores mencionados, pero PARA QUE EL FUEGO SE MANTENGA ES NECESARIO QUE LA ENERGIA SEA SUFICIENTE PARA MANTENER LA REACCION EN CADENA

APARECE UN 4º ELEMENTO

REACCION EN CADENA

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Reaccion en cadena

REACCION EN CADENA

1 Cuando una sustancia se calienta, ésta desprende unos vapores o gases, éstos se combinan con el oxígeno del aire y en presencia de una fuente de ignición arden.

2En el momento en que esos vapores arden, se libera gran cantidad de calor.

3Si el calor desprendido no es suficiente para generar más vapores del material de combustible el fuego se apagará.

Si la cantidad de calor desprendida es elevada, el material combustible seguirá descomponiéndose y desprenderán más vapores que se combinarán con el oxígeno, se inflamarán y el fuego aumentará, verificándose la reacción en cadena.

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Riesgo de incendio

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Riesgo de incendio

TRANSMISIÓN DEL CALOR

El calor se transmite de tres formas diferentes:

CONDUCCION: Es la transferencia de calor por contacto directo entre dos cuerpos. La conducción del calor tiene lugar únicamente cuando las distintas partes del cuerpo se encuentran a temperaturas diferentes y la dirección del flujo de calor es siempre del punto de mayor temperatura al de menor.

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Riesgo de incendio

CONVECCIÓN: Es la transferencia de calor producida por el movimiento del aire. El calor que se produce en un fuego se transfiere al aire que lo rodea por conducción, pero el calentamiento de los objetos que se encuentran en el edificio se produce a través de la circulación del aire caliente que se expande y eleva.

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Riesgo de incendio

RADIACION: es la transferencia de calor producida por la emisión de ondas electromagnéticas, dichas ondas se mueven a través del espacio o de los materiales a través de la luz, siendo absorbidas por los cuerpos que no son transparentes a ellas.

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Cadena del fuego

CADENA DEL FUEGO

Todo incendio se divide en tres fases:

IGNICIÓN:

Comienzo del fuego

PROPAGACIÓN: Es la evolución del incendio en el espacio y en el tiempo

  • Horizontal: la que se produce a un mismo nivel a través de ventanas, huecos en las paredes...

  • Vertical: entre zonas a distinto nivel, huecos de ascensores, escaleras, aire acondicionado

CONSECUENCIAS

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Clases de fuegos

CLASES DE FUEGOS

A

Son fuegos de materias sólidas, donde la combustión se realiza normalmente con formación de llamas y brasas (madera, papel....)

B

Son fuegos de líquidos o sólidos licuables. Arden solamente en superficie, con formación de llamas (gasolina, alcohol...)

C

Son fuegos de gases. Arden con formación de llamas (butano, propano...)

D

Son fuegos de metales (sodio, potasio). Se consideran fuegos especiales, y para su extinción se necesitan agentes extintores específicos para cada caso

Independientemente de todos estos fuegos normalizados, se debe considerar además el FUEGO CON RIESGO ELECTRICO, en el que el fuego es de cualquiera de las clases anteriores y en presencia de la electricidad, lo que representa un riesgo adicional muy considerable que deberá ser tenido muy en cuenta en el momento de de la elección del Extintor apropiado para estos casos

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Prevencion

PREVENCION

Comprende aquellas medidas que tienden a evitar la producción de incendios.

PROTECCION

  • Entendemos por protección contra incendios el conjunto de medidas tendentes a paliar los efectos producidos por el fuego. Se trata de tres acciones concretas:

  • DETECTAR

  • EXTINGUIR

  • EVACUAR

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Prevencion de incendios

PREVENCION DE INCENDIOS

Se trata de medidas que actúan sobre cada uno de los elementos que intervienen en el tetraedro del fuego:

ACTUACION SOBRE EL COMBUSTIBLE:

  • Sustituir el combustible por otro que no lo sea o tenga un punto de inflamación superior

  • Diluir el combustible mediante el empleo de aditivos que eleven el punto de inflamación

  • Ventilar las zonas donde se puedan formar concentraciones de vapores inflamables

  • Eliminar los residuos inflamables

  • Aspirar de forma localizada aquellas zonas donde se puedan generar mezclas inflamables

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Riesgo de incendio

ACTUACIÓN SOBRE EL COMBURENTE:

  • Sustituir o disminuir la proporción de oxígeno mediante la utilización de gases inertes como el dióxido de carbono o nitrógeno

  • Utilizar recipientes estancos, reduciendo la proporción del comburente

ACTUACIÓN SOBRE LA ENERGIA DE ACTIVACION:

  • Adecuar las instalaciones eléctricas a lo previsto en el REBT

  • Separar y almacenar de forma adecuada las sustancias reactivas

  • Prohibición de fumar y de la utilización de medios de ignición

  • Refrigerar o ventilar los locales expuestos a cargas térmicas ambientales

  • Recubrimiento o apantallamiento de las áreas donde se efectúan trabajos de soldadura

  • Petición de permisos de fuego para aquellas operaciones que sean susceptibles de proyectar partículas incandescentes en áreas con atmósferas potencialmente inflamables

  • Utilización de herramientas antichispas

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Deteccion de incendios

DETECCION DE INCENDIOS

Supone detectar el suceso, localizarlo y comunicarlo a las personas que pondrán en marcha el plan de acción previsto

DETECCION AUTOMÁTICA

El aspecto más importante de la detección es que debe realizarse en el menor tiempo posible. Los sistemas automáticos de detección son los más efectivos porque consiguen una vigilancia permanente.

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Extintores portatiles

EXTINTORES PORTATILES

CLASIFICACIÓN:

Portátiles: masa total  20 Kg

  • En función de la carga

Sobreruedas

Presión permanente

  • Sistema de presurización

Presión no permanente: se presurizan en el momento de su utilización mediante la acción de un gas

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Riesgo de incendio

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Presentaci n de los extintores

Presentación de los extintores

Todo tipo de extintor debe de estar provisto de los siguientes elementos de identificación e información:

Contiene el número de registro, la presión de servicio y las fechas de las pruebas de presión periódicas obligatorias

PLACA DE TIMBRE:

ETIQUETA DE CARACTERÍSTICAS:

  • Naturaleza y cantidad de los productos contenidos

  • Modo de empleo

  • Temperatura máxima y mínima de servicio

  • Nombre y razón social del fabricante

  • Eficacia del extintor

  • Fecha y contraseña correspondiente al registro de tipo

  • Peligros de empleo

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Riesgo de incendio

LOCALIZACIÓN:

  • La distancia máxima a recorrer desde cualquier punto de la zona hasta alcanzar el extintor adecuado más próximo ha de ser de 15 m

  • El extintor ha de estar preferentemente en las cercanías del acceso al local protegido, bien visible y sin quedar expuesto a daños

  • La parte superior de los extintores ha de estar a una altura máxima de 1,7 m

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Revisiones

REVISIONES


Bocas de incendio equipadas

BOCAS DE INCENDIO EQUIPADAS

  • Es un medio de primera intervención formado por una toma de agua ubicada en un punto fijo de una red de incendios y que consta de:

  • Armario

  • Devanadera

  • Válvula

  • Manómetro

  • Racores

  • Manguera

  • Lanza-boquilla

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Riesgo de incendio

B.I.E.

  • 25 mm: están formadas por manguera de tipo semirrigido que permiten su utilización sin necesidad de desplegarla en su totalidad

  • 45 mm: están constituidas por mangueras de tipo flexible plana. Es necesaria la extensión total de la manguera para su utilización, dándose la posibilidad de colapso en la misma

La presión dinámica debe ser al menos de 3,5 bar

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Hidrantes

HIDRANTES

A diferencia de la B.I.E., los hidrantes son tomas de agua no equipadas que permiten la conexión y abastecimiento a las mangueras y el abastecimiento de agua de los vehículos del servicio público de extinción.

CLASIFICACION

  • de columna: está formada por una tubería columna, conectada a una red subterránea que sobresale del suelo y en la que están situadas las bocas de salida

  • de arqueta: es una boca de salida de una red subterránea, ubicada en el interior de una arqueta a ras de suelo

SECOS: permitiendo la entrada de agua en el cuerpo del hidrante al abrir la válvula principal del mismo, evitando la congelación del agua en caso de bajas temperaturas

HUMEDOS: recomendable en lugares en que la temperatura ambiente se mantiene por encima de 4º C


Columna seca

COLUMNA SECA

Es una instalación para el uso del Servicio Público de Extinción, y está constituida por una conducción vacía que discurre a lo largo de la vertical del edificio, provista de bocas de conexión en pisos y de tomas de alimentación en la fachada para conexión de los servicios públicos de extinción, que es el que proporciona a la conducción la presión y caudal de agua necesarios.

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com


Rociadores

Rociadores

Es el sistema ideal, detecta el fuego, dispara la alarma y lo extingue.

El sistema está formado por una serie de conducciones ramificadas y conectadas a una fuente de abastecimiento a las que se le acoplan las cabezas rociadoras. La apertura de las cabezas rociadoras se efectúa a través de un dispositivo que se activa por acción de la temperatura generada en el incendio, permitiendo la proyección de agua en la zona donde se ha producido el fuego

Autor: Jorge Morán

Descarga ofrecida por www.prevention-world.com
