Psico uniovi es fac psicologia w3doc ad

http://www.psico.uniovi.es/Fac_Psicologia/w3doc/ad/

Análisis de Datos

en

Psicología

  • Organización de los datos (III):

  • “Box-plot”

Área de Metodología

Dpto. de Psicología

Universidad de Oviedo

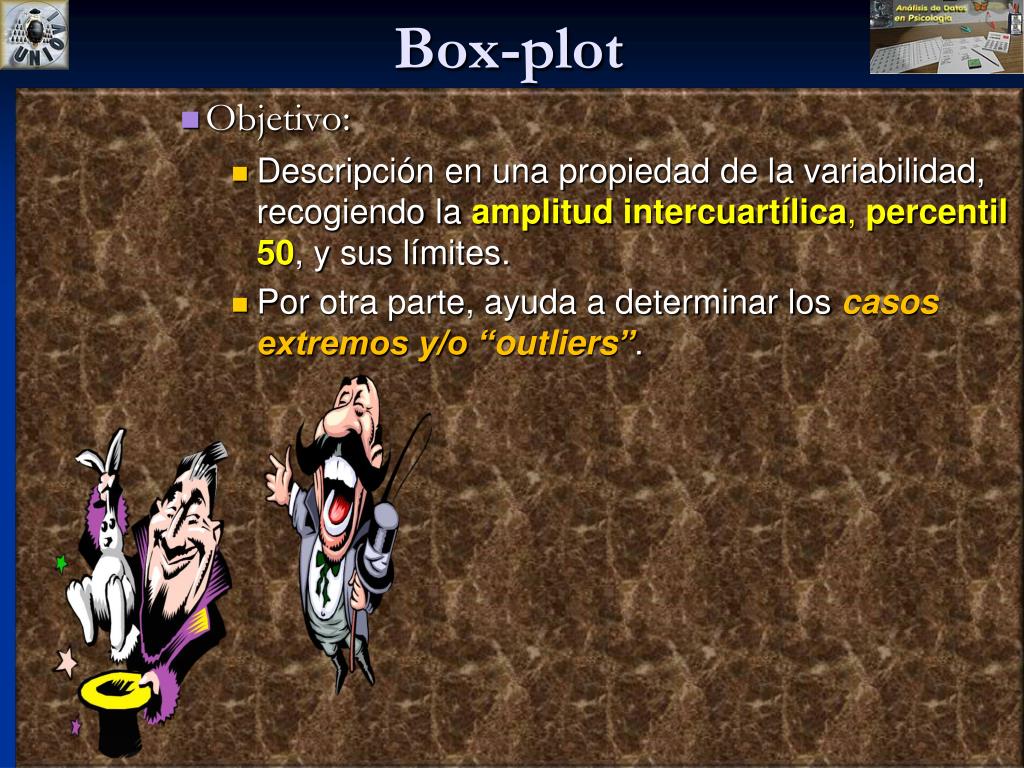

Box plot

Box-plot

  • Objetivo:

    • Descripción en una propiedad de la variabilidad, recogiendo la amplitud intercuartílica, percentil 50, y sus límites.

    • Por otra parte, ayuda a determinar los casos extremos y/o “outliers”.

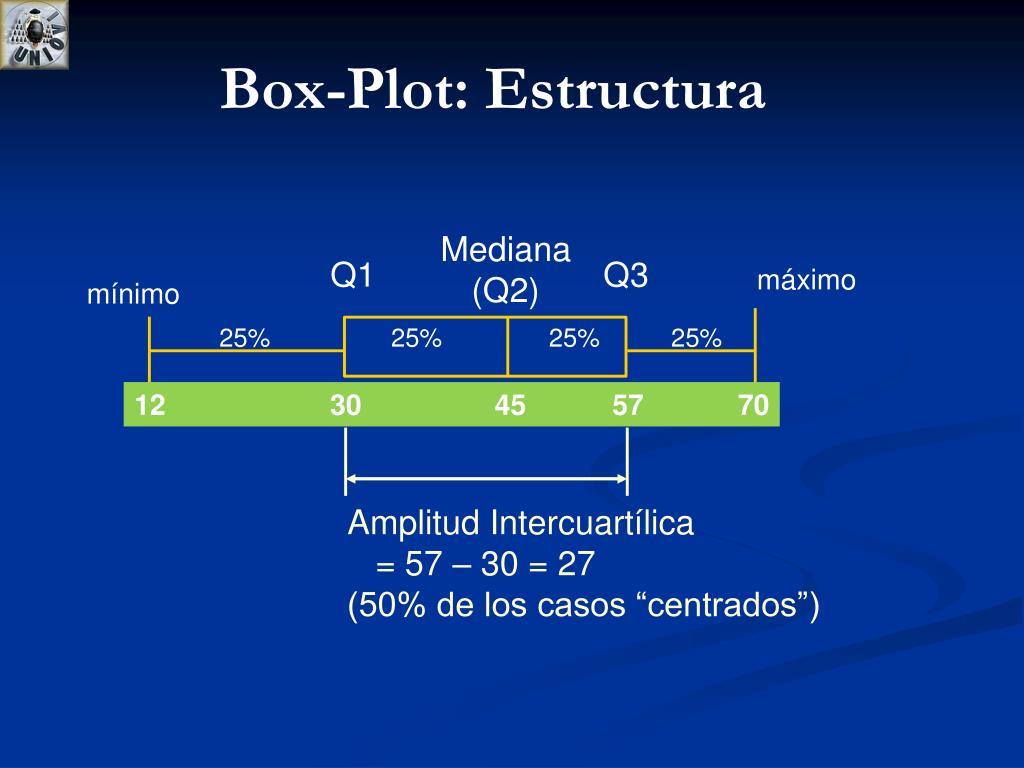

Box plot estructura

Box-Plot: Estructura

Mediana

(Q2)

Q1

Q3

máximo

mínimo

25% 25% 25% 25%

12 30 45 57 70

Amplitud Intercuartílica

= 57 – 30 = 27

(50% de los casos “centrados”)


Psico uniovi es fac psicologia w3doc ad

Box-Plot: Estructura

Dato menor

(en rango)

Dato mayor

(en rango)

Q2=50%

Q3=75%

Q1=25%

1,5*AI

1,5*AI

1,5*AI

AI

1,5*AI

Ejemplo de Box-Plot


Psico uniovi es fac psicologia w3doc ad

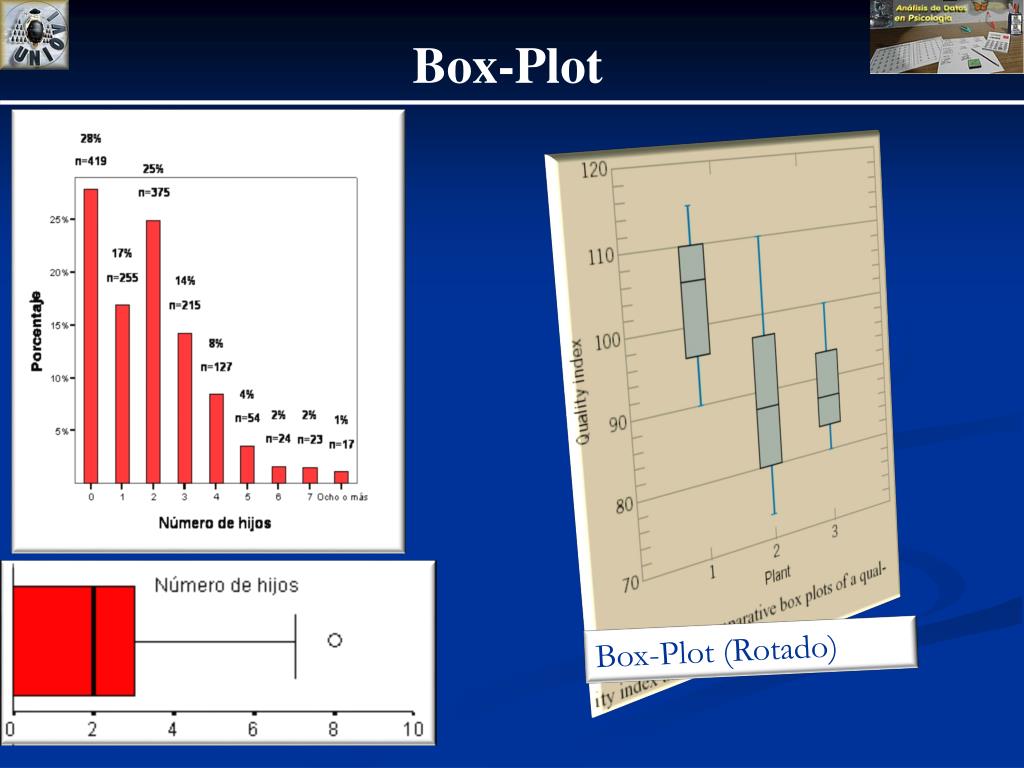

Box-Plot

Box-Plot (Rotado)

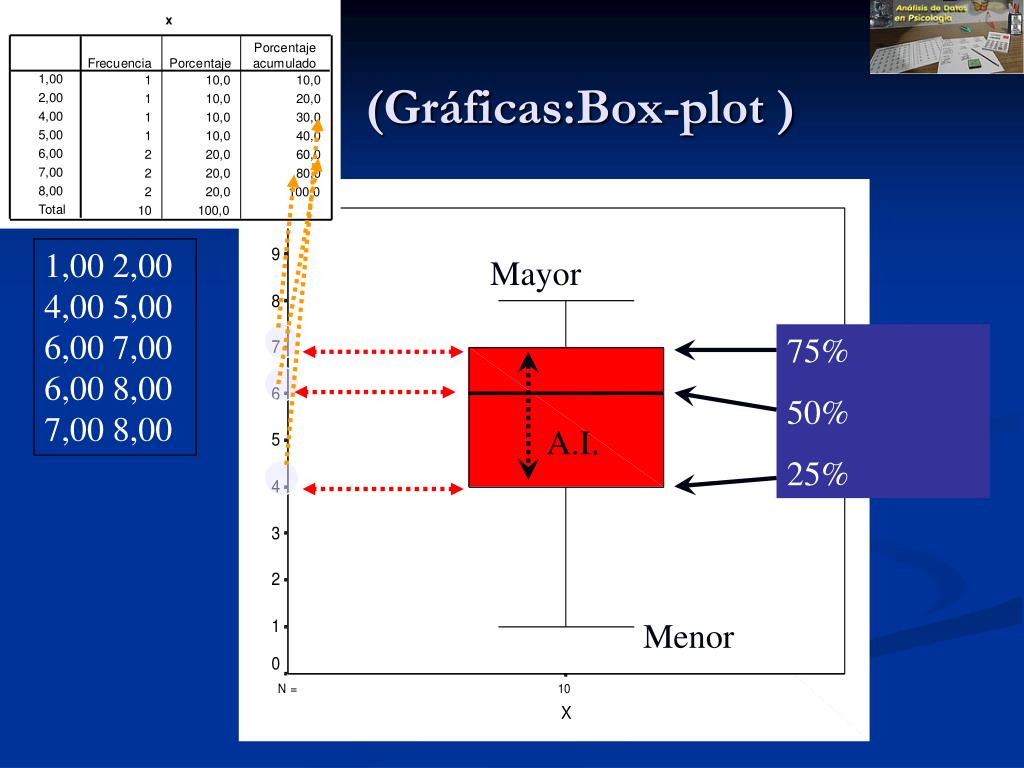

Gr ficas box plot

(Gráficas:Box-plot )

1,002,004,005,006,007,006,008,007,008,00

Mayor

75%

50%

25%

A.I.

Menor


Gr ficas box plot1

(Gráficas:Box-plot)

1,006,00

4,005,00

6,007,00

6,008,00

7,008,00

75%

25%

AI*1,5……(7-5)*1,5=3

5-3=2

7+3=10

“Outlier”:A más de 1,5 la distancia de la A.I.


Gr ficas box plot2

(Gráficas:Box-plot)

1,007,00

9,007,50

6,007,50

7,508,00

7,008,00

75%

25%

AI*3……(8-7)*3=3

7-3=4

8+3=11

Extremo:más de 3 veces la A.I.


Ejemplo

Ejemplo

Ratcliff, Perea, Colangelo y Buchanan (Brain & Cognition)

  • Se examinan ciertas características en un grupo de controles y un grupo de personas con daño cerebral (afásicos).

  • Lo que se mide es:

    un índice de cuán conservadoras eran las personas en la tarea (“boundaryseparation”)

    un índice correspondiente a procesos “no-decisionales” (“non-decisioncomponent”).

    un índice correspondiente a la calidad de información (“driftrate)


Ejemplo1

Ejemplo

Los controles (normals) son claramente diferentes a los pacientes (patients) en:

“boundary separation” (conservador en la tarea) y en el “non-decision component” (procesos “no-decisionales” )…

mientras que hay bastante más solapamiento en “drift rates” (“calidad de información”).


Ejemplo2

Ejemplo

* Homoscedasticidad

* Heteroscedasticidad


Psico uniovi es fac psicologia w3doc ad

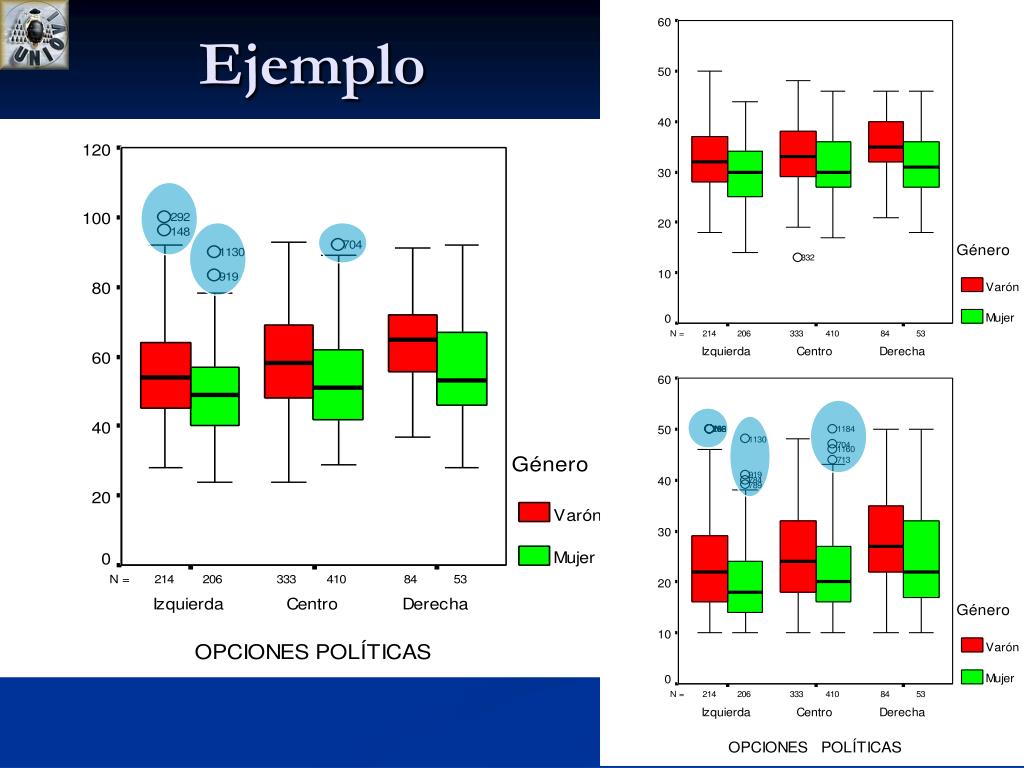

Ejemplo


Psico uniovi es fac psicologia w3doc ad

Ejemplo


Psico uniovi es fac psicologia w3doc ad

Otros ejemplos alternativos


Psico uniovi es fac psicologia w3doc ad

SPSS
